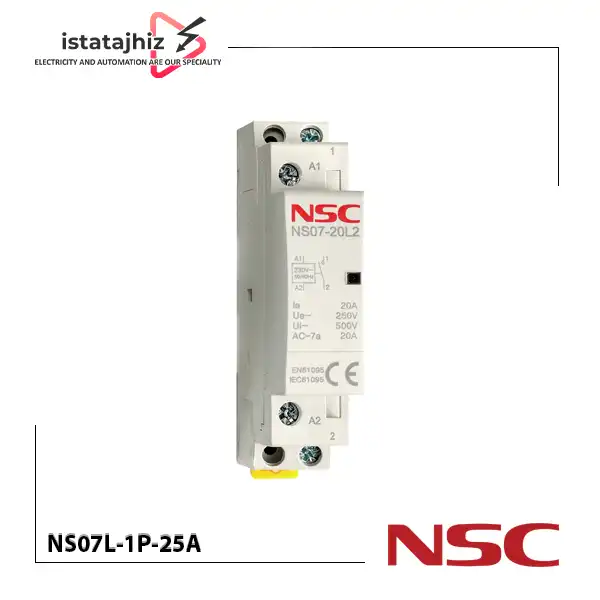

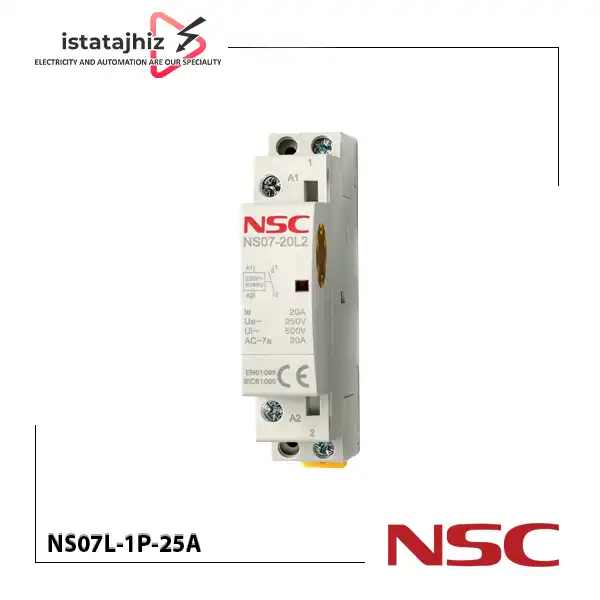

کنتاکتور روشنایی NSC مدل NS07L-1P-25A، یک کنتاکتور ماژولار تک پل با جریان نامی ۲۵ آمپر از برند نیرو سامان است که برای کنترل قطع و وصل مدارهای روشنایی و بارهای الکتریکی متناسب با مشخصات آن استفاده می‌شود. این تجهیز امکان کنترل مدار از طریق فرمان الکتریکی را فراهم می‌کند و می‌تواند در طراحی تابلوهای روشنایی ساختمان‌ها و فضاهای تجاری به کار رود؛ البته انتخاب نهایی باید با توجه به نوع بار و شرایط مدار انجام شود.
طبق اطلاعات منتشرشده در وب سایت رسمی سازنده، این سری با عملکرد کم صدا، ابعاد کامپکت، نشانگر رنگی وضعیت قطع و وصل و قابلیت افزودن کنتاکت کمکی معرفی شده است. سازنده همچنین کاربرد این سری را در فضاهایی مانند هتل ها و بیمارستان ها مطرح کرده است. نکته مهم این است که تک پل بودن و جریان نامی ۲۵ آمپر به‌تنهایی برای انتخاب قطعی کافی نیست. ولتاژ بوبین، نوع بار، تعداد دفعات قطع و وصل و شرایط نصب باید پیش از سفارش بررسی شوند.
کاربردهای کنتاکتور روشنایی NS07L-1P-25A
این مدل را می‌توان برای طراحی مدارهای روشنایی و کنترل بارهایی بررسی کرد که با مشخصات الکتریکی کنتاکتور سازگار هستند. کاربرد نهایی به نوع بار، جریان واقعی، جریان هجومی و شرایط فرمان بستگی دارد.
کاربرد در تابلو برق
کنترل یک مدار روشنایی متناسب با ظرفیت و مشخصات کنتاکتور
استفاده در تابلوهای کنترل روشنایی ساختمان‌های تجاری و اداری
استفاده در مدارهای روشنایی فضاهایی مانند هتل‌ها، در صورت تأیید تناسب مدل با طراحی پروژه
کاربرد در اتوماسیون و کنترل
در صورت انتخاب بوبین با ولتاژ مناسب و طراحی صحیح مدار فرمان، کنتاکتور می‌تواند در یک مدار کنترل‌شده استفاده شود. با این حال، ولتاژ بوبین این مدل باید پیش از طراحی یا سفارش تأیید شود؛ اتصال مستقیم به خروجی PLC، تایمر یا سنسور را بدون بررسی مشخصات خروجی و بوبین نمی‌توان توصیه کرد.
راهنمای انتخاب و خرید کنتاکتور روشنایی NS07L-1P-25A
پیش از خرید، این موارد را بررسی کنید:
جریان بار: جریان مصرف‌کننده و شرایط کار آن را با مشخصات کنتاکتور تطبیق دهید.
تعداد پل‌ها: مدل تک‌پل را فقط زمانی انتخاب کنید که مدار به همین آرایش نیاز داشته باشد. تک‌پل بودن به‌تنهایی به معنای مناسب بودن برای هر مدار تک‌فاز نیست.
ولتاژ بوبین: ولتاژ و نوع جریان بوبین باید با مدار فرمان سازگار باشد. برای این مدل، این مشخصه هنوز نیاز به تأیید دارد.
نوع بار: بارهای روشنایی مختلف ممکن است جریان راه‌اندازی متفاوتی داشته باشند. ظرفیت مناسب را صرفاً از روی جریان نامی ۲۵ آمپر نتیجه نگیرید.
شرایط نصب: فضای تابلو، دمای محیط، درجه حفاظت و نحوه نصب را بررسی کنید.
نیاز به کنتاکت کمکی: اگر از وضعیت کنتاکتور در مدار فرمان یا مانیتورینگ استفاده می‌کنید، قطعه جانبی سازگار را جداگانه تأیید کنید.
اشتباهات رایج هنگام خرید
فرض کردن ولتاژ بوبین ۲۳۰ ولت بدون بررسی کد سفارش یا دیتاشیت.
انتخاب کنتاکتور فقط بر اساس عدد ۲۵ آمپر، بدون توجه به نوع بار و جریان هجومی.
اشتباه گرفتن مدل تک‌پل با مدل چهارپل.
فرض کردن اینکه کنتاکتور به‌تنهایی وظیفه حفاظت در برابر اضافه‌بار و اتصال کوتاه را انجام می‌دهد.
سفارش کنتاکت کمکی یا متعلقات بدون تأیید سازگاری آن‌ها با مدل دقیق.
نحوه نصب، سیم بندی و استفاده
پیش از نصب، برق مدار را قطع و از بی‌برق بودن آن اطمینان حاصل کنید. برای انتخاب ترمینال‌ها، اتصال مدار قدرت و مدار فرمان و تعیین محل کنتاکت کمکی، باید نقشه رسمی همین سری و مدل بررسی شود.
سازنده یک فایل با عنوان «ابعاد و سیم بندی کنتاکتورهای روشنایی» منتشر کرده است. پیش از اجرا، نقشه مربوط به مدل تک پل را از مستندات رسمی کنتاکتور روشنایی NSC بررسی کنید.
توجه: شماره ترمینال‌ها، ولتاژ بوبین و آرایش دقیق سیم‌بندی در این متن حدس زده نشده‌اند. اجرای مدار باید مطابق نقشه سازنده و توسط فرد دارای صلاحیت انجام شود.
مزایا و محدودیت‌ها
مزایا
طراحی ماژولار و ابعاد کامپکت
عملکرد کم‌صدا طبق اعلام سازنده
نشانگر رنگی وضعیت
قابلیت افزودن کنتاکت کمکی در این سری
مشخص بودن جریان نامی و تعداد پل‌ها در مدل محصول
محدودیت ها و موارد نیازمند بررسی
ولتاژ بوبین مدل دقیق باید پیش از سفارش تأیید شود.
جریان نامی به‌تنهایی برای تعیین ظرفیت کنتاکتور در همه انواع بار کافی نیست.
درجه حفاظت IP20 به معنی مناسب بودن برای محیط‌های دارای رطوبت، گردوغبار شدید یا فضای باز نیست؛ شرایط نصب باید جداگانه ارزیابی شود.
مشخصات ابعادی و ترمینال‌ها باید از نقشه رسمی مدل بررسی شوند.
قیمت کنتاکتور روشنایی NS07L-1P-25A
قیمت این مدل ممکن است با توجه به شرایط تأمین، موجودی و شرایط فروش تغییر کند. برای اعلام قیمت قابل اتکا، باید مدل دقیق و مشخصات موردنیاز تأیید شوند. قیمت روز این محصول در منابع فنی بررسی‌شده تأیید نشد.
خرید کنتاکتور روشنایی NS07L-1P-25A از ایستاتجهیز
برای خرید کنتاکتور روشنایی نیرو سامان NSC مدل NS07L-1P-25A، پیش از ثبت سفارش، مدل دقیق، جریان نامی، تعداد پل‌ها و به‌ویژه ولتاژ بوبین را بررسی کنید. کارشناسان ایستاتجهیز می‌توانند برای تطبیق مشخصات فنی، استعلام قیمت و بررسی موجودی راهنمایی‌تان کنند.
اگر برای تابلو برق یا پروژه روشنایی به مدل دیگری نیاز دارید، امکان بررسی گزینه‌های مشابه بر اساس نوع بار، تعداد پل‌ها و مدار فرمان نیز وجود دارد.
