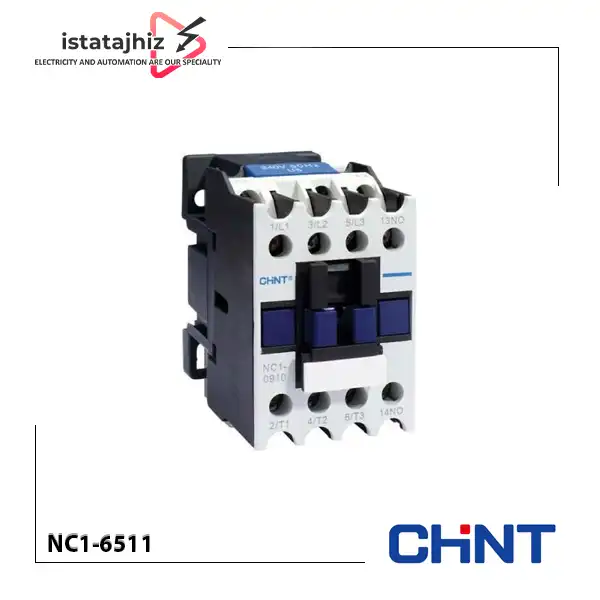

کنتاکتور 65 آمپر CHINT مدل NC1-6511

کنتاکتور 65 آمپر CHINT مدل NC1-6511 یکی از تجهیزات پرکاربرد در سیستم‌های برق صنعتی است که برای کنترل، قطع و وصل مدارهای الکتریکی و راه‌اندازی الکتروموتورهای سه‌فاز مورد استفاده قرار می‌گیرد. این محصول از سری NC1 برند CHINT بوده و با طراحی سه‌پل قدرت و دو کنتاکت کمکی، امکان استفاده در مدارهای فرمان و قدرت را فراهم می‌کند.

این کنتاکتور با جریان نامی 65 آمپر در رده کاری AC-3، برای کنترل موتورهای الکتریکی در کاربردهای صنعتی طراحی شده است. همچنین توانایی کنترل موتور سه‌فاز تا 30 کیلووات در ولتاژ 380/400 ولت را دارد. وجود کنتاکت‌های کمکی باز و بسته نیز امکان استفاده از این تجهیز را در مدارهای خودنگهدار، اینترلاک و سیستم‌های کنترلی فراهم می‌کند.

کنتاکتور NC1-6511 به دلیل برخورداری از ظرفیت جریان مناسب، قابلیت نصب تجهیزات جانبی و امکان ترکیب با رله حرارتی، انتخابی کاربردی برای تابلوهای برق صنعتی، ماشین‌آلات و سیستم‌های کنترل موتور محسوب می‌شود.

مشخصات فنی کنتاکتور CHINT مدل NC1-6511

کنتاکتور NC1-6511 از نوع کنتاکتورهای الکترومغناطیسی است. عملکرد این تجهیز بر اساس تحریک بوبین و ایجاد میدان مغناطیسی انجام می‌شود. هنگامی که ولتاژ مناسب به بوبین اعمال می‌شود، هسته متحرک جذب شده و کنتاکت‌های اصلی بسته می‌شوند. در نتیجه جریان الکتریکی از طریق کنتاکت‌های قدرت به مصرف‌کننده منتقل خواهد شد.

یکی از ویژگی‌های مهم این مدل، برخورداری از سه کنتاکت اصلی باز و دو کنتاکت کمکی شامل یک NO و یک NC است. این ترکیب باعث می‌شود علاوه بر کنترل مدار قدرت، امکان استفاده از کنتاکت‌های کمکی برای اجرای فرمان‌های کنترلی نیز وجود داشته باشد.

بررسی اجزای اصلی و عملکرد کنتاکتور 65 آمپر CHINT

برای شناخت بهتر این محصول، آشنایی با اجزای اصلی آن اهمیت دارد. هر بخش از کنتاکتور وظیفه مشخصی در کنترل و انتقال جریان الکتریکی بر عهده دارد.

بوبین کنتاکتور

بوبین یکی از اجزای اصلی کنتاکتور است که وظیفه ایجاد میدان مغناطیسی و تحریک مکانیزم داخلی را بر عهده دارد. با اعمال ولتاژ مناسب به دو سر بوبین، هسته متحرک جذب شده و کنتاکت‌های اصلی و کمکی تغییر وضعیت می‌دهند.

بوبین کنتاکتورهای سری NC1 در ولتاژهای مختلف عرضه می‌شود. در نسخه‌های AC این سری، ولتاژهایی مانند 24، 110، 127، 220، 240 و 380 ولت و مقادیر دیگر در کاتالوگ سازنده درج شده‌اند.

بنابراین هنگام خرید کنتاکتور NC1-6511 باید ولتاژ بوبین محصول را متناسب با ولتاژ مدار فرمان انتخاب کنید. شناسه NC1-6511 به‌تنهایی نشان‌دهنده ولتاژ بوبین نیست.

کنتاکت‌های اصلی قدرت

این مدل دارای سه کنتاکت اصلی از نوع NO است که برای قطع و وصل سه فاز مدار قدرت استفاده می‌شوند. در حالت عادی، این کنتاکت‌ها باز هستند و با تحریک بوبین، بسته شده و جریان را به مصرف‌کننده منتقل می‌کنند.

ظرفیت 65 آمپر در رده AC-3 نشان‌دهنده توانایی این کنتاکتور برای کنترل بارهای موتوری در شرایط کاری تعریف‌شده است.

کنتاکت‌های کمکی

کنتاکتور CHINT مدل NC1-6511 دارای دو کنتاکت کمکی شامل یک کنتاکت باز NO و یک کنتاکت بسته NC است.

این کنتاکت‌ها برای کنترل و ارسال فرمان در مدارهای الکتریکی استفاده می‌شوند و کاربردهای مختلفی دارند:

• اجرای مدار خودنگهدار
• ایجاد اینترلاک الکتریکی
• ارسال وضعیت عملکرد کنتاکتور
• کنترل چراغ‌های سیگنال
• ارتباط با سایر تجهیزات مدار فرمان

کاربردهای کنتاکتور 65 آمپر CHINT مدل NC1-6511

کنتاکتور 65 آمپر به دلیل ظرفیت مناسب برای کنترل بارهای موتوری، در بسیاری از تجهیزات و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. این محصول به‌ویژه برای مدارهایی مناسب است که نیاز به قطع و وصل الکتروموتورهای سه‌فاز از طریق مدار فرمان دارند.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی الکتروموتورهای سه‌فاز: کنترل روشن و خاموش شدن موتورهای صنعتی با جریان متناسب با ظرفیت کنتاکتور.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت برای کنترل تجهیزات و ماشین‌آلات.
• سیستم‌های پمپاژ صنعتی: کنترل موتور پمپ‌های آب، تجهیزات آبرسانی و سیستم‌های انتقال سیالات.
• سیستم‌های تهویه مطبوع: کنترل موتور فن‌ها و برخی تجهیزات الکتریکی تأسیسات سرمایشی و گرمایشی.
• ماشین‌آلات تولیدی: قطع و وصل موتورهای مورد استفاده در خطوط تولید و تجهیزات کارخانه‌ای.
• سیستم‌های اتوماسیون صنعتی: استفاده در مدارهای فرمان برای کنترل تجهیزات الکترومکانیکی.
• مدارهای چپ‌گرد و راست‌گرد: استفاده در کنار یک کنتاکتور دیگر و تجهیزات اینترلاک برای تغییر جهت چرخش موتور.
• سیستم‌های راه‌اندازی ستاره مثلث: استفاده به‌عنوان یکی از کنتاکتورهای مدار ستاره مثلث با طراحی و انتخاب صحیح تجهیزات جانبی.

تفاوت جریان AC-1 و AC-3 در کنتاکتور NC1-6511

یکی از نکات مهم هنگام خرید کنتاکتور، توجه به رده کاری آن است. عدد جریان درج‌شده روی کنتاکتور به‌تنهایی برای انتخاب صحیح کافی نیست؛ زیرا ظرفیت جریان دستگاه با توجه به نوع بار و شرایط قطع و وصل تغییر می‌کند.

رده کاری AC-1

این رده برای بارهای غیرالقایی یا با خاصیت القایی ضعیف، مانند برخی تجهیزات گرمایشی و مقاومتی، استفاده می‌شود.

جریان حرارتی قراردادی کنتاکتور NC1-6511 در این رده برابر با 80 آمپر است.

رده کاری AC-3

رده AC-3 برای کنترل موتورهای قفس سنجابی کاربرد دارد. در این شرایط، کنتاکتور جریان راه‌اندازی موتور را وصل می‌کند و در زمان کار عادی موتور، جریان را قطع می‌کند.

جریان نامی کنتاکتور NC1-6511 در رده AC-3 برابر با 65 آمپر است. همچنین توان موتور سه‌فاز قابل کنترل در ولتاژ 380/400 ولت برابر با 30 کیلووات اعلام شده است.

بنابراین اگر قصد استفاده از این محصول برای راه‌اندازی موتور را دارید، باید جریان نامی موتور و شرایط کاری آن را با مشخصات کنتاکتور مطابقت دهید.

نکات مهم در انتخاب و نصب کنتاکتور CHINT مدل NC1-6511

برای دستیابی به عملکرد مناسب و افزایش طول عمر کنتاکتور، رعایت نکات فنی هنگام انتخاب و نصب اهمیت زیادی دارد.

1. انتخاب ولتاژ بوبین متناسب با مدار فرمان

ولتاژ بوبین باید با ولتاژ تغذیه مدار فرمان مطابقت داشته باشد. انتخاب اشتباه ولتاژ می‌تواند باعث عملکرد نامناسب یا آسیب دیدن بوبین شود.

2. بررسی جریان نامی موتور

برای کنترل الکتروموتور باید جریان مصرفی موتور، توان، ولتاژ شبکه و شرایط راه‌اندازی بررسی شود. انتخاب کنتاکتور باید بر اساس رده AC-3 و شرایط واقعی بهره‌برداری انجام گیرد.

3. استفاده از رله حرارتی مناسب

کنتاکتور به‌تنهایی حفاظت اضافه‌بار موتور را انجام نمی‌دهد. برای حفاظت در برابر اضافه‌بار می‌توان از رله حرارتی متناسب با جریان موتور استفاده کرد.

4. استفاده از تجهیزات حفاظتی اتصال کوتاه

برای حفاظت مدار در برابر اتصال کوتاه، استفاده از کلید حفاظتی یا فیوز مناسب ضروری است.

5. توجه به شرایط نصب و تهویه

دمای محیط، میزان تهویه داخل تابلو و نحوه نصب می‌توانند بر عملکرد و طول عمر کنتاکتور تأثیر بگذارند.

6. بررسی سازگاری تجهیزات جانبی

در صورت نیاز به نصب رله حرارتی، کنتاکت کمکی اضافی یا تجهیزات اینترلاک، باید سازگاری آن‌ها با سری NC1 و مدل موردنظر بررسی شود.

استانداردها و شرایط عملکرد کنتاکتور NC1-6511

کنتاکتورهای سری NC1 برند CHINT مطابق استاندارد IEC/EN 60947-4-1 طراحی شده‌اند. این استاندارد الزامات مربوط به کنتاکتورهای الکترومکانیکی و راه‌اندازهای موتور را مشخص می‌کند.

برخی از شرایط عملکرد اعلام‌شده برای این سری عبارت‌اند از:

• دمای محیط مجاز از 5- تا 40+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب 2000 متر از سطح دریا
• فرکانس کاری 50 و 60 هرتز
• ولتاژ عایقی نامی 690 ولت
• پشتیبانی از رده‌های کاری AC-3 و AC-4
• قابلیت استفاده در مدارهای قطع و وصل تجهیزات الکتریکی

رعایت شرایط نصب و بهره‌برداری اعلام‌شده توسط سازنده، به عملکرد صحیح کنتاکتور و کاهش استهلاک قطعات داخلی کمک می‌کند.

قیمت و خرید کنتاکتور 65 آمپر CHINT مدل NC1-6511

برای خرید کنتاکتور 65 آمپر CHINT مدل NC1-6511، علاوه بر بررسی قیمت روز، توجه به مشخصات فنی و سازگاری محصول با مدار موردنظر اهمیت زیادی دارد. جریان نامی 65 آمپر در رده AC-3، توان موتور قابل کنترل، تعداد کنتاکت‌های کمکی و ولتاژ بوبین از مهم‌ترین مواردی هستند که پیش از خرید باید بررسی شوند.

فروشگاه ایستا تجهیز تأمین‌کننده تجهیزات برق صنعتی از برندهای معتبر است و امکان تهیه کنتاکتور CHINT و سایر تجهیزات موردنیاز تابلوهای برق صنعتی را فراهم می‌کند.

برای اطلاع از قیمت روز کنتاکتور NC1-6511، بررسی موجودی و دریافت مشاوره فنی درباره انتخاب محصول مناسب می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

• آدرس فروشگاه ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62
• شماره‌های تماس: 09028137383 | 02133988303 | 02133988304

کارشناسان ایستا تجهیز آماده ارائه راهنمایی برای انتخاب کنتاکتور مناسب و تأمین تجهیزات برق صنعتی موردنیاز شما هستند.
