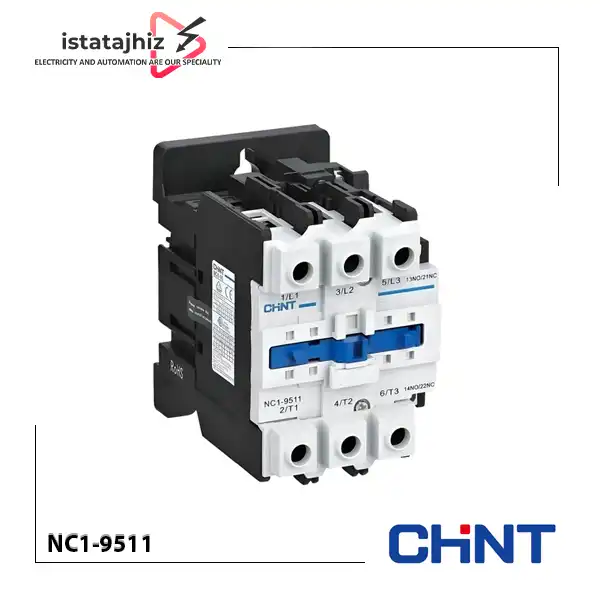

کنتاکتور 95 آمپر CHINT مدل NC1-9511

کنتاکتور 95 آمپر CHINT مدل NC1-9511 یکی از تجهیزات مهم در سیستم‌های برق صنعتی است که برای کنترل، قطع و وصل مدارهای الکتریکی و راه‌اندازی الکتروموتورهای سه‌فاز با توان بالا مورد استفاده قرار می‌گیرد. این محصول از سری NC1 برند CHINT بوده و با برخورداری از سه کنتاکت اصلی قدرت و دو کنتاکت کمکی، امکان استفاده در مدارهای قدرت و فرمان را فراهم می‌کند.

این کنتاکتور با جریان نامی 95 آمپر در رده کاری AC-3، برای کنترل موتورهای الکتریکی در کاربردهای صنعتی طراحی شده است. توان قابل کنترل موتور سه‌فاز توسط این مدل در ولتاژ 380/400 ولت به 45 کیلووات می‌رسد. همچنین وجود یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته، امکان اجرای مدارهای خودنگهدار، اینترلاک و فرمان‌های کنترلی را فراهم می‌کند.

کنتاکتور NC1-9511 به دلیل ظرفیت جریان بالا و قابلیت ترکیب با رله‌های حرارتی و تجهیزات جانبی سازگار، گزینه‌ای مناسب برای تابلوهای برق صنعتی، ماشین‌آلات سنگین، سیستم‌های پمپاژ و تأسیسات الکتریکی است.

مشخصات فنی کنتاکتور CHINT مدل NC1-9511

کنتاکتور NC1-9511 از نوع کنتاکتورهای الکترومغناطیسی است و عملکرد آن بر اساس تحریک بوبین و ایجاد میدان مغناطیسی انجام می‌شود. با اعمال ولتاژ مناسب به بوبین، هسته متحرک جذب شده و کنتاکت‌های اصلی بسته می‌شوند. در این وضعیت، جریان الکتریکی از طریق سه پل قدرت به مصرف‌کننده منتقل خواهد شد.

یکی از مهم‌ترین ویژگی‌های این مدل، جریان نامی 95 آمپر در رده کاری AC-3 است. این ظرفیت امکان استفاده از کنتاکتور را در مدارهای کنترل موتور با توان بالاتر فراهم می‌کند. علاوه بر این، دو کنتاکت کمکی تعبیه‌شده در آن برای توسعه مدارهای فرمان و کنترل کاربرد دارند.

بررسی اجزای اصلی و عملکرد کنتاکتور 95 آمپر CHINT

برای انتخاب صحیح کنتاکتور، آشنایی با ساختار و نحوه عملکرد اجزای داخلی آن اهمیت زیادی دارد. کنتاکتور NC1-9511 از بخش‌های مختلفی تشکیل شده که هرکدام وظیفه مشخصی در کنترل جریان و عملکرد مدار بر عهده دارند.

بوبین کنتاکتور

بوبین وظیفه ایجاد میدان مغناطیسی و تحریک مکانیزم داخلی کنتاکتور را بر عهده دارد. زمانی که ولتاژ مناسب به بوبین اعمال می‌شود، هسته متحرک جذب شده و وضعیت کنتاکت‌های قدرت و کمکی تغییر می‌کند. با قطع ولتاژ بوبین نیز مکانیزم به حالت اولیه بازمی‌گردد.

بوبین کنتاکتورهای سری NC1 در ولتاژهای مختلف عرضه می‌شود. در کاتالوگ این سری، ولتاژهای متنوعی برای بوبین AC از جمله 24، 110، 127، 220، 240، 380 و 415 ولت و مقادیر دیگر در نظر گرفته شده است.

بنابراین هنگام خرید NC1-9511 باید ولتاژ بوبین را متناسب با ولتاژ مدار فرمان انتخاب کنید. شناسه NC1-9511 به‌تنهایی نشان‌دهنده ولتاژ بوبین نیست.

کنتاکت‌های اصلی قدرت

این مدل دارای سه کنتاکت اصلی باز است که برای قطع و وصل سه فاز مدار قدرت استفاده می‌شوند. در حالت عادی کنتاکت‌ها باز هستند و با تحریک بوبین، هر سه مسیر قدرت بسته شده و جریان به مصرف‌کننده منتقل می‌شود.

جریان نامی 95 آمپر در رده AC-3، ظرفیت این کنتاکتور را برای کنترل موتورهای سه‌فاز در شرایط کاری تعریف‌شده مشخص می‌کند.

کنتاکت‌های کمکی

کنتاکتور CHINT مدل NC1-9511 دارای دو کنتاکت کمکی شامل یک کنتاکت NO و یک کنتاکت NC است.

این کنتاکت‌ها در مدار فرمان مورد استفاده قرار می‌گیرند و امکان اجرای عملکردهای کنترلی مختلف را فراهم می‌کنند:

• ایجاد مدار خودنگهدار برای حفظ وضعیت کنتاکتور
• اجرای اینترلاک الکتریکی بین کنتاکتورها
• ارسال وضعیت عملکرد کنتاکتور به تجهیزات کنترلی
• کنترل چراغ‌های سیگنال و مدارهای اعلام وضعیت
• ارتباط با سایر تجهیزات اتوماسیون صنعتی

کاربردهای کنتاکتور 95 آمپر CHINT مدل NC1-9511

کنتاکتور 95 آمپر به دلیل ظرفیت بالای جریان و توانایی کنترل موتورهای سه‌فاز، در بسیاری از سیستم‌های برق صنعتی و تجهیزات پرقدرت مورد استفاده قرار می‌گیرد. این محصول برای مدارهایی مناسب است که به قطع و وصل الکتریکی مطمئن و کنترل تجهیزات با جریان کاری بالا نیاز دارند.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی الکتروموتورهای سه‌فاز: کنترل روشن و خاموش شدن موتورهای صنعتی با جریان متناسب با ظرفیت کنتاکتور.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت برای کنترل تجهیزات و ماشین‌آلات با توان بالا.
• سیستم‌های پمپاژ صنعتی: کنترل موتور پمپ‌های بزرگ در تأسیسات آبرسانی و انتقال سیالات.
• سیستم‌های تهویه مطبوع: کنترل موتور فن‌ها، هواسازها و تجهیزات تأسیساتی پرقدرت.
• ماشین‌آلات سنگین: کنترل موتورهای مورد استفاده در تجهیزات تولیدی و خطوط صنعتی.
• سیستم‌های اتوماسیون صنعتی: استفاده در مدارهای فرمان برای کنترل تجهیزات الکترومکانیکی.
• مدارهای چپ‌گرد و راست‌گرد: استفاده در کنار کنتاکتور مکمل و تجهیزات اینترلاک برای تغییر جهت چرخش موتور.
• مدارهای ستاره مثلث: استفاده به‌عنوان یکی از کنتاکتورهای مدار راه‌اندازی ستاره مثلث با انتخاب صحیح ظرفیت تجهیزات.

تفاوت جریان AC-1 و AC-3 در کنتاکتور NC1-9511

یکی از نکات مهم هنگام انتخاب کنتاکتور، توجه به رده کاری آن است. ظرفیت جریان کنتاکتور با توجه به نوع بار و شرایط قطع و وصل متفاوت خواهد بود؛ بنابراین نباید صرفاً بر اساس عدد آمپر درج‌شده روی محصول تصمیم‌گیری کرد.

رده کاری AC-1

این رده برای بارهای غیرالقایی یا با خاصیت القایی ضعیف مانند تجهیزات گرمایشی و بارهای مقاومتی استفاده می‌شود.

جریان حرارتی قراردادی کنتاکتور NC1-9511 در این رده برابر با 95 آمپر است.

رده کاری AC-3

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان آن‌ها در شرایط کاری عادی مورد استفاده قرار می‌گیرد.

جریان نامی کنتاکتور NC1-9511 در این رده برابر با 95 آمپر است. همچنین توان قابل کنترل موتور سه‌فاز در ولتاژ 380/400 ولت برابر با 45 کیلووات اعلام شده است.

در نتیجه، برای انتخاب این کنتاکتور جهت راه‌اندازی موتور باید جریان نامی موتور، توان، ولتاژ شبکه و شرایط راه‌اندازی بررسی شود. در کاربردهایی با قطع و وصل مکرر یا شرایط کاری سنگین‌تر، ممکن است انتخاب کنتاکتور بر اساس رده AC-4 ضروری باشد.

نکات مهم در انتخاب و نصب کنتاکتور CHINT مدل NC1-9511

برای دستیابی به عملکرد مناسب و افزایش طول عمر کنتاکتور، رعایت نکات فنی هنگام انتخاب و نصب اهمیت زیادی دارد.

1. انتخاب ولتاژ بوبین مناسب

ولتاژ بوبین باید با ولتاژ تغذیه مدار فرمان مطابقت داشته باشد. استفاده از بوبین با ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به سیم‌پیچ شود.

2. بررسی جریان مصرفی موتور

برای انتخاب کنتاکتور مناسب، جریان نامی الکتروموتور باید با ظرفیت کنتاکتور در رده AC-3 مطابقت داشته باشد. توان موتور به‌تنهایی معیار کافی برای انتخاب نیست.

3. استفاده از رله حرارتی متناسب

کنتاکتور به‌تنهایی وظیفه حفاظت موتور در برابر اضافه‌بار را بر عهده ندارد. برای این منظور باید از رله حرارتی متناسب با جریان موتور استفاده شود.

4. توجه به حفاظت اتصال کوتاه

برای حفاظت مدار در برابر اتصال کوتاه، استفاده از فیوز یا کلید حفاظتی مناسب ضروری است.

5. بررسی شرایط محیطی و نصب

دمای محیط، تهویه داخل تابلو، ارتفاع محل نصب و نحوه قرارگیری کنتاکتور بر عملکرد و طول عمر آن تأثیرگذار هستند.

6. انتخاب تجهیزات جانبی سازگار

در صورت نیاز به نصب کنتاکت کمکی اضافی، رله حرارتی یا تجهیزات اینترلاک، باید سازگاری تجهیزات جانبی با سری NC1 بررسی شود.

استانداردها و شرایط عملکرد کنتاکتور NC1-9511

کنتاکتورهای سری NC1 برند چانت مطابق استاندارد IEC/EN 60947-4-1 طراحی شده‌اند. این استاندارد الزامات مربوط به کنتاکتورهای الکترومکانیکی و راه‌اندازهای موتور را مشخص می‌کند.

برخی از شرایط عملکرد اعلام‌شده برای این سری عبارت‌اند از:

• دمای محیط مجاز از 5- تا 40+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب 2000 متر از سطح دریا
• فرکانس کاری 50 و 60 هرتز
• ولتاژ عایقی نامی 690 ولت
• پشتیبانی از رده‌های کاری AC-3 و AC-4
• قابلیت استفاده در مدارهای قطع و وصل تجهیزات الکتریکی

رعایت شرایط نصب و بهره‌برداری اعلام‌شده توسط سازنده، به عملکرد صحیح کنتاکتور و کاهش استهلاک قطعات داخلی کمک می‌کند.

قیمت و خرید کنتاکتور 95 آمپر CHINT مدل NC1-9511

برای خرید کنتاکتور 95 آمپر CHINT مدل NC1-9511، علاوه بر بررسی قیمت روز، باید به مشخصات فنی و سازگاری محصول با مدار موردنظر توجه داشته باشید. جریان نامی در رده AC-3، توان موتور قابل کنترل، تعداد کنتاکت‌های کمکی و ولتاژ بوبین از مهم‌ترین مواردی هستند که پیش از خرید باید بررسی شوند.

فروشگاه ایستا تجهیز تأمین‌کننده تجهیزات برق صنعتی از برندهای معتبر است و امکان تهیه کنتاکتور CHINT و سایر تجهیزات موردنیاز تابلوهای برق صنعتی را فراهم می‌کند.

برای استعلام قیمت کنتاکتور NC1-9511، اطلاع از موجودی و دریافت مشاوره فنی درباره انتخاب محصول مناسب می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید.
