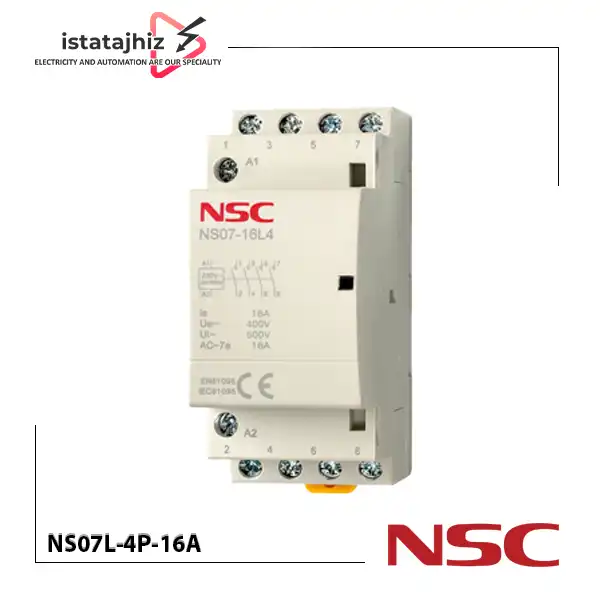

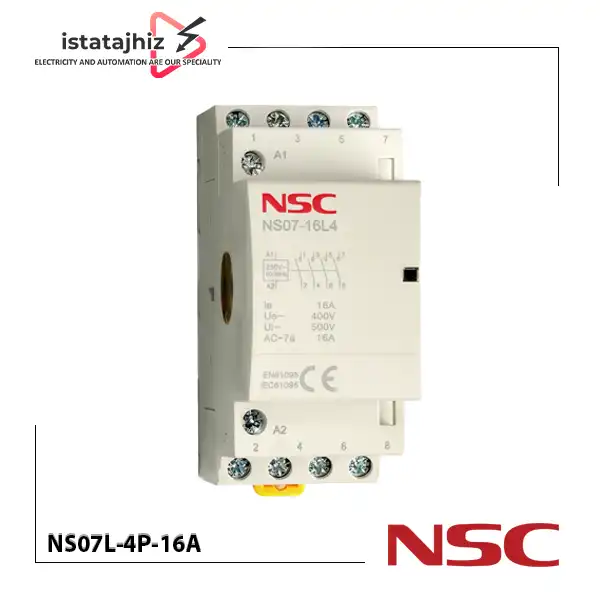

کنتاکتور روشنایی NS07L-4P-16A نیرو سامان یک کنتاکتور ماژولار چهارپل با جریان نامی ۱۶ آمپر است که برای کنترل مدارهای روشنایی و بارهای الکتریکی سازگار با مشخصات آن به کار می‌رود. این تجهیز با دریافت فرمان از مدار کنترل، امکان قطع و وصل مدار قدرت را فراهم می‌کند و برای تابلوهایی که به کنترل متمرکز روشنایی نیاز دارند، گزینه‌ای قابل بررسی است.
عملکرد کم صدا، طراحی کامپکت و نشانگر رنگی وضعیت از ویژگی های اعلام شده این خانواده هستند. به همین دلیل، سازنده استفاده از این سری را در فضاهایی مانند هتل ها و بیمارستان ها نیز مطرح کرده است.
مشخصات عملکردی
عملکرد کم صدا: از ویژگی های اعلام شده سازنده برای این خانواده است.
نشانگر رنگی وضعیت: برای مشاهده وضعیت قطع یا وصل کنتاکتور.
تعداد عملکرد روزانه: حداکثر ۱۰۰ بار قطع و وصل در روز، طبق مشخصات درج شده در صفحه سازنده.
- عمر الکتریکی اعلام شده: ۱۰۰٬۰۰۰ سیکل؛ عمر واقعی به شرایط بار و بهره برداری وابسته است.
مشخصات مکانیکی و شرایط نصب
| مشخصه | مقدار یا توضیح |
|---|---|
| جنس بدنه اعلام شده | پلی آمید ۶۶ |
| درجه حفاظت | IP20 |
| محدوده دمای کاری | ۵- تا ۶۰+ درجه سانتی گراد |
| محدوده دمای انبارداری | ۴۰- تا ۷۰+ درجه سانتی گراد |
| ولتاژ ضربه قابل تحمل نامی (Uimp) | ۲٫۵ کیلوولت؛ برای برخی نسخه های بوبین ۱۲، ۲۴ و ۴۸ ولت AC مقدار ۴ کیلوولت درج شده است. |
| ابعاد دقیق و گشتاور ترمینال ها | این مشخصه در منابع فنی قابل استناد بررسی شده تأیید نشد. |
ویژگی ها و مزایای عملی
طراحی ماژولار و کامپکت: برای استفاده در تابلوهای کنترل و توزیع که فضای نصب اهمیت دارد.
عملکرد کم صدا: برای پروژه‌هایی که صدای تجهیزات تابلو در محیط بهره‌برداری اهمیت دارد، یک مزیت بالقوه محسوب می‌شود.
نشانگر وضعیت قطع و وصل: مشاهده وضعیت تجهیز را ساده‌تر می‌کند.
چهار پل: امکان قطع و وصل هم‌زمان چهار مسیر را فراهم می‌کند؛ نوع مدار و نحوه استفاده از هر پل باید با نقشه پروژه هماهنگ باشد.
بدنه پلی آمید ۶۶: جنس بدنه اعلام‌شده سازنده است؛ با این حال، برای ارزیابی مقاومت در برابر شرایط محیطی باید به درجه حفاظت و دستورالعمل نصب نیز توجه کرد.
کاربردهای کنتاکتور روشنایی NS07L-4P-16A
این مدل برای پروژه هایی قابل بررسی است که به کنترل الکتریکی مدار روشنایی یا بار سازگار با مشخصات کنتاکتور نیاز دارند.
کاربرد در تابلو برق
تابلوهای کنترل و توزیع روشنایی
مدارهای روشنایی ساختمان های تجاری و اداری
تابلوهای روشنایی فضاهای خدماتی و اقامتی
مدارهایی که قطع و وصل بار از طریق مدار فرمان انجام می‌شود
کاربرد در تأسیسات و اتوماسیون
در صورت سازگاری ولتاژ بوبین و ظرفیت مدار فرمان، می‌توان کنتاکتور را در ساختارهای کنترل روشنایی مبتنی بر تایمر، رله یا کنترلر به کار برد. اتصال مستقیم به خروجی PLC یا هر کنترلر دیگر، بدون بررسی ولتاژ و ظرفیت خروجی، نباید فرض شود.
توجه: کاربرد در بارهای موتوری، هیترها یا سایر بارهای خاص به بررسی رده بهره‌برداری، جریان راه‌اندازی و مشخصات دقیق تجهیز نیاز دارد؛ جریان نامی ۱۶ آمپر به‌تنهایی برای تأیید مناسب‌بودن آن کافی نیست.
راهنمای انتخاب و خرید کنتاکتور روشنایی ۱۶ آمپر
برای انتخاب صحیح، موارد زیر را پیش از ثبت سفارش بررسی کنید:
جریان و نوع بار: جریان مدار را با توجه به مشخصات مصرف‌کننده و شرایط بهره‌برداری ارزیابی کنید. جریان نامی به‌تنهایی نشان‌دهنده ظرفیت کنتاکتور برای همه انواع بار نیست.
تعداد پل‌ها: نسخه چهارپل را با تعداد مسیرهایی که باید قطع‌و‌وصل شوند و نقشه مدار تطبیق دهید.
ولتاژ مدار قدرت: ولتاژ شبکه باید با ولتاژ کاری مجاز دستگاه سازگار باشد.
ولتاژ بوبین: ولتاژ مدار فرمان را پیش از خرید تأیید کنید؛ این مشخصه در انتخاب نسخه صحیح اهمیت زیادی دارد.
آرایش کنتاکت‌ها: بررسی کنید کنتاکت‌های باز (NO) یا بسته (NC) موردنیاز مدار با نسخه سفارش‌گذاری‌شده مطابقت داشته باشند.
محیط نصب: درجه حفاظت IP20 را در انتخاب محل نصب و محفظه تابلو در نظر بگیرید.
تعداد دفعات کلیدزنی: اگر مدار به قطع‌و‌وصل پرتکرار نیاز دارد، محدودیت اعلام‌شده سازنده را بررسی کنید.
اشتباهات رایج هنگام خرید
انتخاب صرفاً بر اساس جریان نامی: نوع بار و شرایط قطع‌و‌وصل نیز تعیین‌کننده‌اند.
نادیده‌گرفتن ولتاژ بوبین: ممکن است کنتاکتور با مدار فرمان موجود سازگار نباشد.
فرض یکسان‌بودن همه نسخه‌های چهارپل: آرایش کنتاکت‌ها و کد سفارش باید بررسی شود.
اشتباه‌گرفتن ولتاژ کاری با ولتاژ بوبین: این دو مشخصه کاربرد متفاوتی دارند.
بی‌توجهی به کد سفارش: نام تجاری یا عنوان محصول به‌تنهایی برای تشخیص دقیق نسخه تحویلی کافی نیست.
نحوه نصب، سیم‌بندی و استفاده
نصب باید توسط فرد دارای صلاحیت فنی و مطابق نقشه رسمی همان نسخه انجام شود.
پیش از نصب، برق مدار قدرت و مدار فرمان را قطع کنید و نبود ولتاژ را بررسی کنید.
ولتاژ بوبین را با ولتاژ خروجی مدار فرمان تطبیق دهید.
نقشه رسمی سازنده را برای تشخیص ترمینال‌ها و نحوه اتصال مبنا قرار دهید.
از انتخاب سطح مقطع سیم و گشتاور ترمینال بر اساس حدس خودداری کنید.
پس از نصب، عملکرد قطع‌و‌وصل و سازگاری مدار را مطابق الزامات ایمنی بررسی کنید.
شماره ترمینال‌ها، نقشه اتصال، ابعاد نصب و گشتاور پیچ‌ها در اطلاعات بررسی‌شده برای این نسخه به‌صورت کامل تأیید نشده‌اند؛ بنابراین پیش از سیم‌بندی، نقشه رسمی و کد دقیق تجهیز را بررسی کنید.
مزایا و محدودیت ها
مزایا
طراحی ماژولار و کامپکت
عملکرد کم صدا طبق اعلام سازنده
نشانگر رنگی وضعیت
چهار پل برای کنترل چند مسیر الکتریکی
محدودیت ها و ملاحظات
درجه حفاظت IP20 ایجاب می کند شرایط نصب و حفاظت محفظه به درستی انتخاب شود.
ولتاژ بوبین باید پیش از خرید تأیید شود.
برای بارهای موتوری یا بارهای دارای جریان هجومی بالا، مناسب‌بودن محصول باید جداگانه بررسی شود.
کد سفارش رسمی باید با نام مدل درج شده در صفحه محصول تطبیق داده شود.
قیمت کنتاکتور روشنایی NS07L-4P-16A
قیمت این محصول ممکن است با توجه به موجودی، شرایط تأمین و زمان سفارش تغییر کند. برای اعلام قیمت قابل اتکا، ابتدا باید کد دقیق نسخه موردنظر و موجودی آن تأیید شود.
قیمت نمایش داده شده در وب سایت سازنده لزوماً قیمت نهایی فروش در ایستاتجهیز نیست. برای دریافت قیمت روز، بهتر است مدل و کد سفارش را هنگام استعلام اعلام کنید.
خرید کنتاکتور روشنایی NSC از ایستاتجهیز
برای خرید کنتاکتور روشنایی NSC مدل NS07L-4P-16A از ایستاتجهیز، پیش از ثبت سفارش کد فنی، جریان نامی، تعداد پل‌ها و ولتاژ بوبین موردنیاز را اعلام کنید. کارشناسی فنی پیش از خرید کمک می‌کند مدل انتخابی با مدار و نقشه تابلو مطابقت داشته باشد.
برای استعلام قیمت و موجودی، با فروشگاه ایستاتجهیز در لاله‌زار تهران تماس بگیرید یا درخواست خود را از طریق وب‌سایت ثبت کنید.
