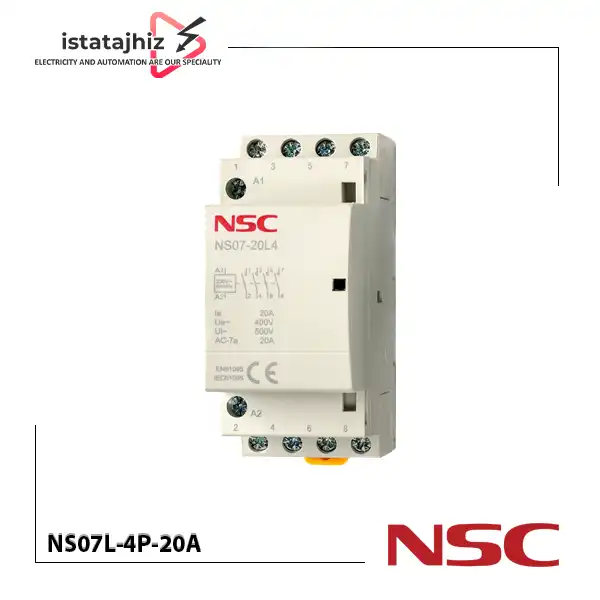

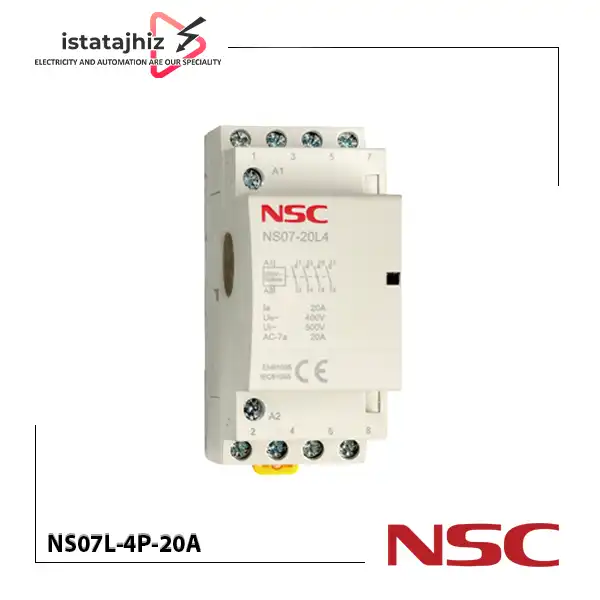

کنتاکتور روشنایی NSC مدل NS07L-4P-20A برای کنترل قطع و وصل مدارهای روشنایی و بارهای الکتریکی متناسب با مشخصات فنی دستگاه استفاده می‌شود. این کنتاکتور چهارپل با جریان نامی ۲۰ آمپر نیرو سامان، در تابلوهای روشنایی و سیستم‌هایی که به کنترل الکتریکی مدار نیاز دارند، قابل بررسی است. عملکرد کم‌صدا، طراحی کامپکت، بدنه پلی‌آمید ۶۶ و نشانگر رنگی وضعیت از ویژگی‌های اعلام‌شده سازنده هستند. این خصوصیات می‌توانند برای تابلوهای روشنایی ساختمان‌های تجاری، اداری و فضاهایی که صدای تجهیزات اهمیت دارد، مفید باشند.
هنگام انتخاب این مدل، علاوه بر جریان نامی و تعداد پل‌ها، ولتاژ بوبین، نوع بار و آرایش کنتاکت‌ها را نیز بررسی کنید. این موارد در سازگاری کنتاکتور با مدار قدرت و مدار فرمان نقش مهمی دارند.
مشخصات فنی کنتاکتور روشنایی NS07L-4P-20A
به موارد زیر توجه کنید:
مشخصات الکتریکی
| مشخصه | مقدار |
|---|---|
| برند | نیرو سامان (NSC) |
| سری محصول | NS07L |
| مدل | NS07L-4P-20A |
| کد سفارش درج‌شده در جدول سازنده | NS07L-20-4-40 |
| نوع تجهیز | کنتاکتور روشنایی |
| تعداد پل | ۴ پل |
| جریان نامی | ۲۰ آمپر |
| ولتاژ کاری نامی نسخه چهارپل (Ue) | ۴۰۰ ولت AC |
| ولتاژ عایقی نامی (Ui) | ۵۰۰ ولت AC |
| فرکانس | ۵۰/۶۰ هرتز |
| ولتاژ بوبین | این مشخصه در منابع فنی قابل استناد بررسی‌شده تأیید نشد. |
مشخصات عملکردی
عملکرد: کم‌صدا در حالت کار
نشانگر وضعیت: نمایشگر رنگی حالت قطع و وصل
عمر الکتریکی اعلام‌شده: ۱۰۰٬۰۰۰ سیکل
حداکثر تعداد عملکرد روزانه اعلام‌شده: ۱۰۰ بار
استانداردهای اعلام‌شده: EN 61095 و IEC 61095
نشان CE: در صفحه رسمی سازنده ذکر شده است.
مشخصات مکانیکی و شرایط محیطی
| مشخصه | مقدار |
|---|---|
| جنس بدنه | پلی‌آمید ۶۶ |
| درجه حفاظت | IP20 |
| محدوده دمای کاری | ۵- تا ۶۰+ درجه سانتی‌گراد |
| محدوده دمای انبارداری | ۴۰- تا ۷۰+ درجه سانتی‌گراد |
| ولتاژ ضربه قابل تحمل نامی (Uimp) | ۲٫۵ کیلوولت؛ برای نسخه‌های بوبین ۱۲، ۲۴ و ۴۸ ولت AC مقدار ۴ کیلوولت ذکر شده است. |
| ابعاد دقیق نصب | در متن مشخصات بررسی‌شده تأیید نشد؛ نقشه رسمی ابعاد و سیم‌بندی سازنده باید بررسی شود. |
ویژگی ها و مزایای عملی
عملکرد کم‌صدا: مناسب برای پروژه‌هایی که صدای قطع‌و‌وصل تجهیزات در محیط اهمیت دارد.
طراحی کامپکت: به استفاده بهینه از فضای تابلو کمک می‌کند؛ ابعاد نصب باید از نقشه رسمی بررسی شود.
چهار پل: برای مدارهایی که به قطع‌و‌وصل چهار مسیر نیاز دارند، قابل بررسی است.
جریان نامی ۲۰ آمپر: معیار اولیه انتخاب است، اما ظرفیت واقعی برای نوع بار باید جداگانه ارزیابی شود.
نشانگر رنگی وضعیت: مشاهده وضعیت قطع یا وصل تجهیز را آسان‌تر می‌کند.
بدنه پلی‌آمید ۶۶: جنس بدنه اعلام‌شده سازنده است؛ شرایط محیطی و حفاظت محفظه نیز باید در طراحی لحاظ شوند.
کاربردهای کنتاکتور روشنایی NSC مدل NS07L-4P-20A
این کنتاکتور برای کنترل مدارهای روشنایی و بارهای سازگار با مشخصات فنی آن قابل استفاده است. انتخاب نهایی باید بر اساس جریان مدار، نوع بار و الزامات قطع‌و‌وصل انجام شود.
کاربرد در تابلو برق
تابلوهای کنترل روشنایی
تابلوهای روشنایی ساختمان‌های تجاری و اداری
سیستم‌های روشنایی فضاهای خدماتی و اقامتی
مدارهای روشنایی دارای فرمان الکتریکی
کاربرد در اتوماسیون و کنترل
در صورت سازگاری ولتاژ بوبین با مدار فرمان، می‌توان استفاده از این کنتاکتور را در سیستم‌های کنترل روشنایی مجهز به تایمر، رله یا کنترلر بررسی کرد. اتصال به خروجی PLC یا کنترلر باید بر اساس ولتاژ و ظرفیت خروجی همان تجهیز تأیید شود.
توجه: استفاده برای موتور، هیتر یا بارهای دارای جریان راه‌اندازی بالا نباید صرفاً بر اساس عدد ۲۰ آمپر تأیید شود؛ نوع بار و رده بهره‌برداری موردنیاز اهمیت دارند.
راهنمای انتخاب و خرید کنتاکتور روشنایی ۲۰ آمپر
پیش از سفارش، این موارد را بررسی کنید:
جریان مدار: جریان مصرف‌کننده و شرایط کاری باید با ظرفیت مجاز کنتاکتور مطابقت داشته باشند.
تعداد پل‌ها: چهارپل بودن تجهیز را با نقشه مدار و مسیرهایی که باید قطع‌و‌وصل شوند تطبیق دهید.
ولتاژ مدار قدرت: ولتاژ کاری مدار باید با مشخصات کنتاکتور سازگار باشد.
ولتاژ بوبین: ولتاژ مدار فرمان را پیش از خرید تأیید کنید.
آرایش کنتاکت‌ها: نوع و تعداد کنتاکت‌های موردنیاز را با نقشه رسمی بررسی کنید.
شرایط محیطی: درجه حفاظت IP20 را در انتخاب محل نصب و محفظه تابلو در نظر بگیرید.
کد سفارش: کد
NS07L-20-4-40را با مدل موردنظر و مشخصات نسخه تحویلی تطبیق دهید.
اشتباهات رایج هنگام خرید
انتخاب کنتاکتور فقط بر اساس جریان نامی، بدون توجه به نوع بار
نادیده‌گرفتن ولتاژ بوبین
فرض یکسان‌بودن آرایش کنتاکت‌ها در همه مدل‌ها
بی‌توجهی به درجه حفاظت و شرایط محیط نصب
ثبت سفارش بر اساس نام مدل، بدون بررسی کد سفارش رسمی
نحوه نصب، سیم بندی و استفاده
نصب باید توسط فرد دارای صلاحیت فنی و بر اساس نقشه رسمی سازنده انجام شود.
پیش از نصب، مدار قدرت و فرمان را از برق جدا کرده و نبود ولتاژ را بررسی کنید.
ولتاژ بوبین را با خروجی مدار فرمان تطبیق دهید.
شماره ترمینال‌ها و نحوه اتصال را از نقشه مربوط به همین مدل استخراج کنید.
سطح مقطع سیم و گشتاور اتصال ترمینال‌ها را بر اساس مستندات فنی تعیین کنید.
پس از نصب، عملکرد مدار و قطع‌و‌وصل صحیح تجهیز را بررسی کنید.
نقشه ابعاد و سیم‌بندی در وب‌سایت رسمی سازنده ارائه شده است؛ برای جزئیات ترمینال‌ها و نصب، به همان سند مراجعه کنید.
nsc-co.com
مزایا و محدودیت ها
مزایا
عملکرد کم‌صدا طبق اعلام سازنده
طراحی کامپکت
نشانگر رنگی وضعیت
چهار پل برای کاربردهای متناسب با ساختار مدار
محدودیت‌ها و ملاحظات
درجه حفاظت IP20 به معنای حفاظت در برابر آب نیست؛ محل نصب باید متناسب با شرایط محیطی انتخاب شود.
ولتاژ بوبین نسخه موردنظر باید پیش از خرید تأیید شود.
مناسب‌بودن برای بارهای موتوری یا دارای جریان هجومی بالا نیازمند بررسی مشخصات بار است.
کد سفارش رسمی باید با مدل و نسخه تحویلی تطبیق داده شود.
قیمت کنتاکتور روشنایی NS07L-4P-20A
برای اطلاع از قیمت خرید این محصول از ایستاتجهیز، قیمت روز و موجودی نسخه دقیق را استعلام کنید. قیمت ممکن است با توجه به شرایط تأمین، موجودی و زمان سفارش تغییر کند.
در زمان استعلام، مدل NS07L-4P-20A و کد سفارش NS07L-20-4-40 را اعلام کنید تا از اشتباه در انتخاب نسخه جلوگیری شود.
خرید کنتاکتور روشنایی NSC مدل NS07L-4P-20A
برای خرید کنتاکتور از ایستاتجهیز، پیش از ثبت سفارش مدل دقیق، کد فنی، ولتاژ بوبین و سازگاری تجهیز با مدار خود را بررسی کنید. در صورت نیاز به جایگزین، انتخاب مدل دیگر باید با توجه به مشخصات بار و مدار فرمان انجام شود.
برای دریافت استعلام قیمت و بررسی موجودی، از طریق وب‌سایت ایستاتجهیز اقدام کنید یا با کارشناسان فروش تماس بگیرید.
