راهنمای جامع انتخاب برد کنترلر دیزل ژنراتور

برد کنترلر دیزل ژنراتور یکی از آن قطعاتی است که شاید در نگاه اول کوچک و ساده به نظر برسد، اما در عمل نقش «مغز فرماندهی» کل سیستم برق اضطراری را بر عهده دارد. اگر موتور دیزلی را قلب سیستم بدانیم و آلترناتور را بخش تولیدکننده انرژی، برد کنترلر همان واحدی است که تصمیم می‌گیرد چه زمانی ژنراتور روشن شود، چه زمانی خاموش شود، چه خطایی خطرناک است، چه باری مجاز است و در چه شرایطی باید ژنراتور از مدار خارج شود.

در یک ساختمان مسکونی، کارخانه، بیمارستان، مرکز داده، مرغداری، معدن، کارگاه صنعتی یا مجموعه تجاری، قطع برق فقط یک اتفاق ساده نیست؛ گاهی یعنی توقف تولید، آسیب به تجهیزات، از دست رفتن داده‌ها یا حتی ایجاد خطر ایمنی. دقیقا به همین دلیل انتخاب صحیح برد کنترل دیزل ژنراتور اهمیت زیادی دارد.

در این راهنما، خیلی شفاف و کاربردی بررسی می‌کنیم که برد کنترلر دیزل ژنراتور چیست، چه مدل‌هایی دارد، تفاوت بردهای دستی، اتوماتیک، AMF، ATS و سنکرون چیست، موقع خرید باید به چه مشخصاتی دقت کنیم و مدل‌های مختلف موجود در بازار، از جمله مدل‌ های قابل تامین در ایستا تجهیز، چه کاربردی دارند.

برد کنترلر دیزل ژنراتور چیست؟

برد کنترلر دیزل ژنراتور یا Genset Controller یک ماژول الکترونیکی هوشمند است که وظیفه کنترل، حفاظت، مانیتورینگ و فرماندهی دیزل ژنراتور را انجام می‌دهد. این برد معمولا روی تابلو کنترل ژنراتور نصب می‌شود و از طریق سیم کشی به سنسورهای موتور، آلترناتور، باتری، رله استارت، شیر برقی سوخت، کلیدهای قدرت و گاهی تابلو ATS متصل می‌شود.

به زبان ساده، برد کنترلر دائما از خودش می‌پرسد:

• آیا برق شهر قطع شده؟
• آیا ژنراتور باید روشن شود؟
• آیا ولتاژ خروجی ژنراتور نرمال است؟
• آیا فرکانس در محدوده مجاز قرار دارد؟
• آیا فشار روغن موتور کافی است؟
• آیا دمای آب موتور بالا رفته؟
• آیا باتری استارت ضعیف شده؟
• آیا بار بیش از حد به ژنراتور وصل شده؟
• آیا باید آلارم بدهد یا ژنراتور را خاموش کند؟

اگر برد کنترلر درست انتخاب شود، سیستم برق اضطراری با کمترین دخالت اپراتور کار می‌کند. اما اگر برد اشتباه انتخاب شود، حتی بهترین موتور دیزل و بهترین آلترناتور هم می‌توانند عملکرد ضعیف، پرخطا و پرهزینه داشته باشند.

چرا انتخاب برد کنترلر دیزل ژنراتور مهم است؟

در ظاهر، خیلی‌ها برد کنترل ژنراتور را فقط یک پنل نمایشگر می‌بینند؛ اما واقعیت این است که برد کنترلر، یک قطعه حفاظتی و مدیریتی حیاتی است. یک برد نامناسب ممکن است خطای واقعی را تشخیص ندهد، در زمان مناسب فرمان استارت ندهد، بعد از برگشت برق شهر ژنراتور را درست از مدار خارج نکند یا در برابر نویز و شرایط محیطی تابلو عملکرد ناپایدار داشته باشد.

فرض کنید در یک مجموعه صنعتی، برق شهر قطع شده و برد باید ژنراتور را روشن کند. اگر برد با تاخیر زیاد فرمان بدهد یا نتواند ولتاژ شبکه را درست تشخیص دهد، خط تولید متوقف می‌شود. یا در یک بیمارستان، چند ثانیه تاخیر در راه اندازی ژنراتور می‌تواند موضوعی بسیار حساس باشد.

از طرف دیگر، اگر برد نتواند افزایش دمای آب یا افت فشار روغن را درست تشخیص دهد، ممکن است موتور دیزل دچار آسیب جدی شود؛ آسیبی که هزینه آن چندین برابر قیمت خود برد خواهد بود.

پس انتخاب برد کنترلر، فقط انتخاب یک قطعه جانبی نیست؛ انتخاب سطح امنیت، پایداری و هوشمندی کل سیستم ژنراتور است.

برد کنترلر دیزل ژنراتور چه پارامترهایی را کنترل می‌کند؟

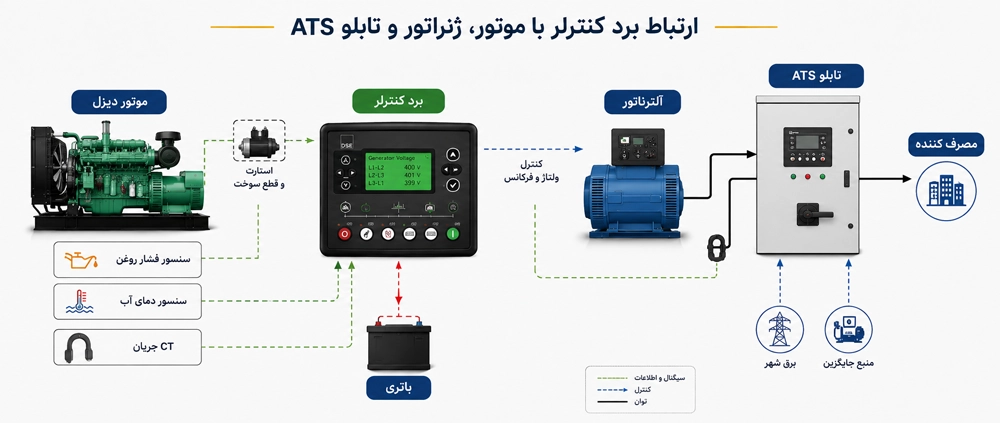

یک برد کنترلر خوب باید هم وضعیت موتور دیزل را ببیند، هم وضعیت خروجی ژنراتور را تحلیل کند و هم بتواند بر اساس شرایط، فرمان مناسب صادر کند.

پارامترهای مربوط به موتور دیزل

برد کنترلر معمولا اطلاعات زیر را از موتور دریافت و مانیتور می‌کند:

• فشار روغن موتور
• دمای آب یا مایع خنک کننده
• دور موتور یا RPM
• سطح سوخت
• ولتاژ باتری استارت
• وضعیت دینام شارژ
• وضعیت سنسورهای حفاظتی
• فرمان استارت و استاپ
• خطاهای ECU در موتورهای الکترونیکی

در موتورهای مکانیکی قدیمی، اطلاعات معمولا از طریق سنسورهای آنالوگ یا سوئیچ‌های حفاظتی دریافت می‌شود. اما در موتورهای جدیدتر مثل برخی مدل‌های پرکینز، کامینز، ولوو و سایر موتورهای مجهز به ECU، ارتباط از طریق CANbus و پروتکل J1939 اهمیت زیادی دارد.

پارامترهای مربوط به ژنراتور و خروجی برق

در سمت آلترناتور و خروجی برق، برد باید بتواند پارامترهای زیر را اندازه گیری کند:

• ولتاژ فاز به فاز
• ولتاژ فاز به نول
• جریان هر فاز از طریق CT
• فرکانس خروجی
• توان اکتیو بر حسب kW
• توان ظاهری بر حسب kVA
• توان راکتیو بر حسب kVAR
• ضریب توان یا cosϕcos \phicosϕ
• عدم تعادل فازها
• اضافه بار
• افت یا افزایش ولتاژ
• افت یا افزایش فرکانس

این اطلاعات برای حفاظت ژنراتور و مصرف کننده‌ها حیاتی است. مثلا اگر فرکانس خروجی از محدوده مجاز خارج شود، بسیاری از تجهیزات حساس صنعتی، درایوها، UPSها، PLCها و منابع تغذیه سوئیچینگ ممکن است دچار خطا شوند.

انواع برد کنترل دیزل ژنراتور

بردهای کنترل ژنراتور را می‌توان از چند زاویه دسته بندی کرد؛ اما کاربردی‌ترین روش، تقسیم بندی بر اساس نوع عملکرد است.

برد کنترل دستی یا Manual

برد دستی ساده‌ترین نوع برد کنترل ژنراتور است. در این مدل، اپراتور باید ژنراتور را به صورت دستی روشن یا خاموش کند. برد فقط پارامترهای اصلی را نمایش می‌دهد و در برابر برخی خطاها مثل دمای بالا یا فشار روغن پایین، آلارم یا فرمان قطع می‌دهد.

این نوع برد برای پروژه‌هایی مناسب است که حضور اپراتور دائمی وجود دارد؛ مثلا:

• کارگاه‌های ساختمانی
• پروژه‌های موقت
• پمپ‌های کشاورزی
• ژنراتورهای کوچک و قابل حمل
• مصرف کننده‌هایی که قطع برق برای آن‌ها خیلی بحرانی نیست

مزیت اصلی برد دستی، قیمت کمتر و ساختار ساده‌تر آن است. اما اگر هدف شما برق اضطراری واقعی باشد، برد دستی معمولا انتخاب ایده آلی نیست.

برد اتوماتیک یا Auto Start

بردهای Auto Start می‌توانند با دریافت یک فرمان خارجی، ژنراتور را به صورت خودکار روشن کنند. مثلا تابلو ATS یا یک سیستم کنترلی دیگر، فرمان استارت را به برد می‌دهد و برد نیز موتور را روشن می‌کند.

این مدل‌ها برای سیستم‌هایی مناسب هستند که خود برد لزوما برق شهر را مانیتور نمی‌کند، اما باید به درخواست یک تجهیز دیگر، ژنراتور را روشن کند.

کاربردهای رایج:

• ژنراتورهای رزرو در کارخانه‌ها
• سیستم‌های کنترل شده با PLC
• تابلوهای برق سفارشی
• پروژه‌هایی که مانیتورینگ شبکه توسط تجهیز جداگانه انجام می‌شود

برد AMF برای برق اضطراری

برد AMF مخفف Automatic Mains Failure است. این نوع برد برای سیستم‌های برق اضطراری طراحی شده و می‌تواند برق شهر را پایش کند. وقتی برق شهر قطع شود یا ولتاژ و فرکانس آن از محدوده مجاز خارج شود، برد به ژنراتور فرمان استارت می‌دهد.

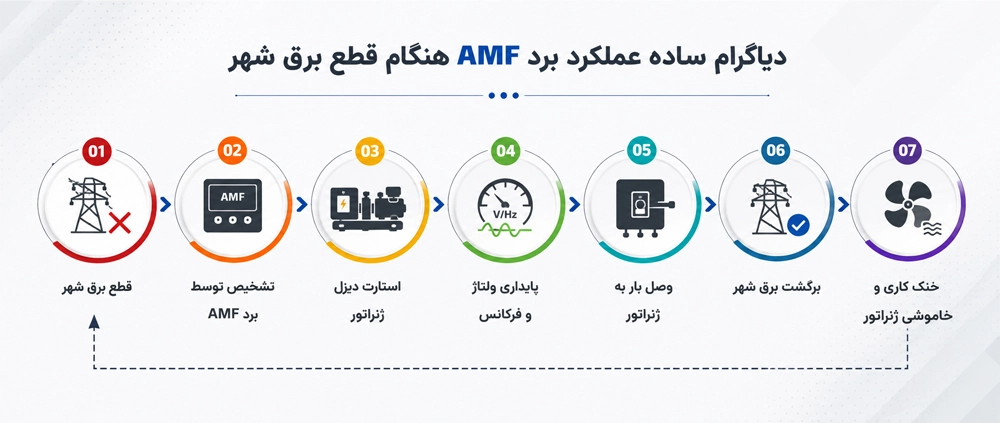

فرآیند کلی به این شکل است:

1. برد، ولتاژ برق شهر را کنترل می‌کند.
2. با قطع برق یا افت شدید ولتاژ، تایمر تاخیر فعال می‌شود.
3. برد فرمان استارت به ژنراتور می‌دهد.
4. پس از پایدار شدن ولتاژ و فرکانس ژنراتور، بار به ژنراتور منتقل می‌شود.
5. با برگشت برق شهر، بار دوباره به شبکه منتقل می‌شود.
6. ژنراتور مدتی بدون بار کار می‌کند تا خنک شود.
7. برد فرمان خاموش شدن ژنراتور را صادر می‌کند.

برای ساختمان‌ها، بیمارستان‌ها، مراکز تجاری، کارخانه‌ها، دامداری‌ها، مرغداری‌ها و مجموعه‌هایی که برق اضطراری واقعی می‌خواهند، برد AMF معمولا بهترین انتخاب است.

برد ATS و ارتباط آن با تابلو چنج اور

گاهی در بازار به اشتباه گفته می‌شود «برد ATS»، اما دقیق‌تر این است که بگوییم برد کنترلر قابلیت کنترل تابلو ATS یا تابلو چنج اور را دارد.

تابلو ATS وظیفه جابجایی بار بین برق شهر و ژنراتور را بر عهده دارد. برد کنترلر نیز فرمان می‌دهد که کدام کلید وصل یا قطع شود. این کلیدها می‌توانند کنتاکتور، کلید موتوردار، کلید اتوماتیک موتوردار یا مکانیزم چنج اور باشند.

در انتخاب برد برای تابلو ATS باید به این موارد دقت کنید:

• برد ورودی مانیتورینگ برق شهر داشته باشد.
• خروجی فرمان کلید شبکه و ژنراتور داشته باشد.
• امکان تنظیم تاخیرها وجود داشته باشد.
• اینترلاک نرم افزاری و سخت افزاری رعایت شود.
• وضعیت کلیدها از طریق فیدبک به برد اعلام شود.

نکته مهم: هیچ وقت فقط به فرمان نرم افزاری برد اعتماد نکنید. در تابلو ATS، اینترلاک مکانیکی و الکتریکی بین کلید شبکه و کلید ژنراتور ضروری است.

برد سنکرون و پارالل

برد سنکرون برای پروژه‌های حرفه‌ای‌تر استفاده می‌شود؛ جایی که قرار است چند دیزل ژنراتور با هم موازی شوند یا ژنراتور با شبکه سنکرون شود.

سنکرون کردن یعنی چه؟ یعنی ولتاژ، فرکانس و زاویه فاز دو منبع برق باید به حدی نزدیک شوند که بتوان آن‌ها را بدون ضربه و خطا به هم وصل کرد.

برد سنکرون معمولا وظایف زیر را انجام می‌دهد:

• اندازه گیری ولتاژ شبکه و ژنراتور
• تنظیم فرکانس از طریق گاورنر
• تنظیم ولتاژ از طریق AVR
• کنترل زاویه فاز
• فرمان بستن بریکر در لحظه مناسب
• تقسیم بار اکتیو بین ژنراتورها
• تقسیم بار راکتیو بین ژنراتورها
• مدیریت اولویت روشن و خاموش شدن ژنراتورها

این نوع بردها برای نیروگاه‌های مقیاس کوچک، دیتاسنترها، کارخانه‌های بزرگ، پروژه‌های دائم کار و سیستم‌های چند ژنراتوره استفاده می‌شوند.

مهم‌ترین معیارهای انتخاب برد کنترلر دیزل ژنراتور

برای انتخاب درست، بهتر است به جای اینکه از خودمان بپرسیم «کدام برد بهتر است؟»، بپرسیم: «برای این ژنراتور و این پروژه، کدام برد مناسب‌تر است؟»

۱. نوع کاربری ژنراتور را مشخص کنید

اولین سوال این است: ژنراتور برای چه کاری استفاده می‌شود؟

۲. تعداد ورودی و خروجی‌های برد را بررسی کنید

هرچه پروژه پیچیده‌تر باشد، به ورودی و خروجی‌های بیشتری نیاز دارید. برای مثال، ممکن است لازم باشد موارد زیر را به برد متصل کنید:

• سنسور فشار روغن
• سنسور دمای آب
• سنسور سطح سوخت
• سنسور سطح آب رادیاتور
• شستی توقف اضطراری
• فیدبک کلید شبکه
• فیدبک کلید ژنراتور
• آلارم خارجی
• رله استارت
• رله سوخت
• رله گرمکن آب
• فن تابلو یا هیتر تابلو

اگر برد ورودی و خروجی کافی نداشته باشد، در مرحله اجرا مجبور می‌شوید از رله‌های واسط، تغییر سیم کشی یا حتی تعویض برد استفاده کنید.

۳. پشتیبانی از CANbus و J1939

اگر موتور دیزل شما ECU دارد، پشتیبانی از CAN J1939 بسیار مهم است. از طریق این ارتباط، برد می‌تواند اطلاعات دقیق‌تری از موتور دریافت کند؛ از جمله:

• دور موتور
• دمای آب
• فشار روغن
• مصرف سوخت
• کدهای خطای ECU
• ساعت کارکرد
• وضعیت عملکرد موتور

در پروژه‌های جدید، مخصوصا ژنراتورهای توان متوسط و بالا، بهتر است بردی انتخاب شود که امکان ارتباط با ECU را داشته باشد.

۴. قابلیت مانیتورینگ و ارتباط از راه دور

در بسیاری از پروژه‌های صنعتی، حضور دائم اپراتور کنار ژنراتور امکان پذیر نیست. اینجا پورت‌های ارتباطی اهمیت پیدا می‌کنند.

قابلیت‌های مفید عبارت‌اند از:

• RS485 با Modbus RTU برای اتصال به PLC، BMS و SCADA
• Ethernet برای مانیتورینگ تحت شبکه
• GSM / GPRS برای ارسال پیامک و هشدار از راه دور
• USB برای برنامه ریزی و تنظیمات
• CANbus برای ارتباط با ECU موتور

اگر ژنراتور در محلی دور از اتاق کنترل نصب شده، یا چند ژنراتور در سایت‌های مختلف دارید، مانیتورینگ از راه دور دیگر یک آپشن لوکس نیست؛ یک نیاز عملیاتی است.

۵. اصالت کالا و تامین کننده معتبر

بردهای معروف مثل Deep Sea DSE در بازار نمونه‌های تقلبی و کپی زیادی دارند. ظاهر این بردها گاهی بسیار شبیه نمونه اصلی است، اما در عملکرد، دوام، دقت اندازه گیری و پایداری نرم افزاری تفاوت جدی دارند.

برای همین، خرید از تامین کننده معتبر اهمیت زیادی دارد. در تجهیزاتی مثل دیزل ژنراتور، ارزان خریدن یک برد بی کیفیت ممکن است در آینده باعث خاموشی ناگهانی، آسیب موتور یا توقف تولید شود.

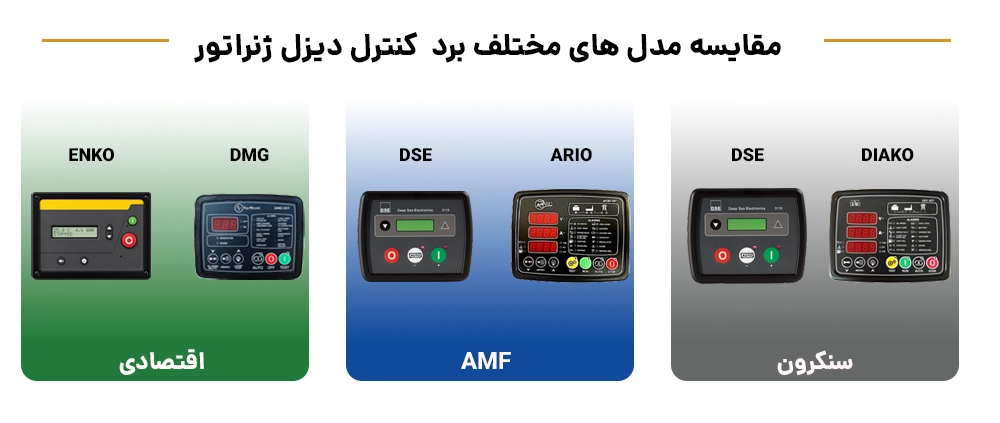

مقایسه مدل‌های مختلف برد کنترلر دیزل ژنراتور

در این بخش، مدل‌های مختلف را از نظر کاربرد مقایسه می‌کنیم تا انتخاب برای کاربر ساده‌تر شود.

کدام برد کنترلر برای شما مناسب‌تر است؟

برای اینکه انتخاب ساده‌تر شود، جدول زیر می‌تواند نقش یک راهنمای سریع خرید را داشته باشد.

اشتباهات رایج هنگام خرید برد کنترل دیزل ژنراتور

خرید تجهیزات کنترل نیروگاهی همواره با چالش‌های فنی متعددی همراه است. تجربه کارشناسان فنی در پروژه‌های مختلف نشان می‌دهد که نادیده گرفتن جزئیات در زمان سفارش قطعات، می‌تواند راه‌اندازی کل سیستم برق اضطراری را با تاخیر یا خسارات مالی سنگین روبرو کند. برای جلوگیری از اتلاف بودجه و انتخاب یک سیستم ناکارآمد، بررسی خطاهای متداول دیگر خریداران در این زمینه بسیار کمک‌کننده است. در ادامه به پنج مورد از بحرانی‌ترین اشتباهات خریداران می‌پردازیم.

اشتباه اول: خرید فقط بر اساس قیمت

ارزان‌ترین برد همیشه بهترین انتخاب نیست. اگر پروژه حساس است، هزینه توقف ژنراتور ممکن است بسیار بیشتر از اختلاف قیمت دو برد باشد.

اشتباه دوم: انتخاب برد بدون توجه به نوع تابلو ATS

برخی کاربران برد می‌خرند، بعد متوجه می‌شوند خروجی‌ها یا ورودی‌های لازم برای کنترل کلیدهای تابلو ATS را ندارند. همیشه قبل از خرید، نقشه تابلو و منطق کنترلی باید بررسی شود.

اشتباه سوم: بی توجهی به موتورهای ECU دار

اگر موتور شما الکترونیکی است، حتما باید بررسی شود که برد از CANbus و J1939 پشتیبانی می‌کند یا نه.

اشتباه چهارم: انتخاب برد سنکرون برای کاربری ساده

برد سنکرون گران‌تر و پیچیده‌تر است. اگر فقط یک ژنراتور اضطراری دارید، خرید برد سنکرون معمولا ضرورتی ندارد.

اشتباه پنجم: خرید برد تقلبی

در برندهای معروف، مخصوصا DSE، نمونه‌های غیر اصلی در بازار وجود دارد. ظاهر مشابه کافی نیست. اصالت، گارانتی و تامین کننده معتبر اهمیت زیادی دارد.

راهنمای سریع انتخاب بر اساس نوع پروژه

هر پروژه با توجه به ماهیت کاربری و میزان حساسیت بار الکتریکی، الزامات فنی متفاوتی را برای سیستم برق اضطراری دیکته می‌کند. برای اینکه بتوانید در سریع‌ترین زمان ممکن و متناسب با نیاز واقعی سیستم خود تصمیم‌گیری کنید، پروژه‌ها را به ۵ گروه اصلی تقسیم کرده‌ایم. با تطبیق شرایط پروژه خود با موارد زیر، می‌توانید مناسب‌ترین کلاسِ برد کنترلر را شناسایی و انتخاب کنید.

برای ساختمان مسکونی

اگر ژنراتور برای برق اضطراری ساختمان است، معمولا برد AMF مناسب است. مدل‌هایی مثل DSE 4520، DSE7320 MKII، ENKO AMF-S، ENKO AMF-L، ARIO 307 می‌توانند بسته به بودجه و سطح پروژه بررسی شوند.

برای کارخانه و واحد صنعتی

در واحد صنعتی، پایداری و دقت حفاظت اهمیت بیشتری دارد. اگر مصرف کننده‌ها حساس هستند، DSE7320 MKII انتخاب حرفه‌ای‌تری است. برای پروژه‌های اقتصادی‌تر، ARIO 307، ENKO AMF-L، DMG-307J هم قابل بررسی هستند.

برای ژنراتور کوچک کارگاهی

برای ژنراتورهای کوچک، نیازی نیست همیشه سراغ گران‌ترین مدل بروید. مدل‌هایی مثل DSE 3110، ARIO 207، DMG-207، Diaco 207 می‌توانند کافی باشند.

برای چند ژنراتور موازی

اگر چند ژنراتور قرار است با هم وارد مدار شوند، انتخاب باید تخصصی‌تر انجام شود. در این حالت مدل‌هایی مثل DSE8610 MKII برای سنکرون ژنراتور به ژنراتور و DSE8620 MKII برای سنکرون با شبکه مطرح می‌شوند.

برای تابلو ATS حرفه‌ای

اگر پروژه دارای چنج اور پیچیده، چند منبع ورودی یا منطق کنترلی پیشرفته است، DSE8660 MKII می‌تواند یکی از گزینه‌های تخصصی باشد.

جمع بندی

انتخاب برد کنترلر دیزل ژنراتور یک تصمیم کاملا فنی است و نباید فقط بر اساس قیمت یا ظاهر برد انجام شود. برای انتخاب درست، اول باید نوع کاربری ژنراتور مشخص شود: دستی، اتوماتیک، AMF، ATS یا سنکرون. بعد باید مشخصات موتور، نوع سنسورها، توان ژنراتور، نیاز به مانیتورینگ، تعداد ورودی و خروجی‌ها، ارتباط با ECU و سطح حساسیت پروژه بررسی شود.

در نهایت، بهترین برد کنترلر، بردی نیست که صرفا گران‌تر یا معروف‌تر باشد؛ بهترین برد، مدلی است که دقیقا با نیاز پروژه، نوع موتور، تابلو برق، سطح حفاظت و بودجه شما هماهنگ باشد.

به نوع کاربری، تعداد ورودی و خروجی‌ها، پشتیبانی از CANbus، امکان کنترل ATS، قابلیت مانیتورینگ، برند، اصالت کالا و سازگاری با موتور و تابلو برق دقت کنید. اگر پروژه حساس است، بهتر است قبل از خرید حتما مشخصات فنی ژنراتور و تابلو توسط کارشناس بررسی شود.
