با افزایش پیچیدگی سیستم‌های اتوماسیون صنعتی، تابلوهای PLC، تجهیزات کنترلی و بارهای حساس 24VDC، استفاده از فیوزهای سنتی دیگر پاسخگوی نیازهای حفاظتی دقیق و هوشمند نیست. در چنین شرایطی، فیوز الکترونیکی (Electronic Fuse یا e‑Fuse) به‌عنوان یک راهکار نوین، جایگزین فیوزهای شیشه‌ای و کلیدهای مینیاتوری (MCB) شده است.

فیوزهای الکترونیکی نه‌تنها جریان را قطع می‌کنند، بلکه آن را مدیریت، پایش و گزارش نیز می‌کنند؛ قابلیتی که در صنایع مدرن یک ضرورت محسوب می‌شود.

فیوز الکترونیکی (Electronic Fuse) چیست؟

فیوز الکترونیکی یک تجهیز حفاظتی هوشمند است که با استفاده از مدارهای الکترونیکی دقیق، جریان خروجی هر بار مصرف‌کننده را به‌صورت لحظه‌ای اندازه‌گیری می‌کند و در صورت تشخیص خطا، واکنش سریعی نشان می‌دهد.

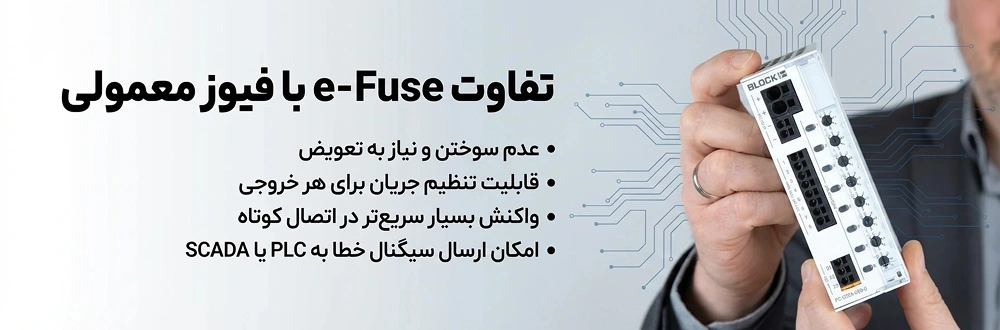

تفاوت e‑Fuse با فیوز معمولی

• عدم سوختن و نیاز به تعویض
• قابلیت تنظیم جریان برای هر خروجی
• واکنش بسیار سریع‌تر در اتصال کوتاه
• امکان ارسال سیگنال خطا به PLC یا SCADA

چرا فیوزهای الکترونیکی جایگزین MCB و فیوز شیشه‌ای شده‌اند؟

در سیستم‌های 24 ولت DC صنعتی، بارها اغلب حساس و حیاتی هستند؛ مانند:

• سنسورها
• ماژول‌های IO
• CPU PLC
• شیرهای برقی

فیوز الکترونیکی این مزایا را فراهم می‌کند:

• قطع فقط همان کانال معیوب
• جلوگیری از خاموشی کل سیستم
• کاهش زمان عیب‌یابی
• افزایش پایداری خط تولید

ساختار و نحوه عملکرد فیوز الکترونیکی

e‑Fuse از بخش‌های زیر تشکیل شده است:

• مدار اندازه‌گیری جریان
• واحد پردازش و تصمیم‌گیری
• کلید الکترونیکی (MOSFET)
• مدار نمایش وضعیت (LED / Signal)

حالت‌های حفاظتی رایج در e‑Fuse

• Hiccup Mode: قطع و وصل خودکار در اضافه‌بار
• Latch Mode: قطع کامل تا ریست دستی یا ریموت

کاربردهای رایج فیوز الکترونیکی

فیوزهای الکترونیکی در بخش‌های مختلف صنعت استفاده می‌شوند:

• تابلو برق‌های PLC و DCS
• ماشین‌آلات صنعتی
• خطوط مونتاژ و تولید
• سیستم‌های SCADA
• ساختمان‌های هوشمند (BMS)

معرفی و بررسی برندهای برتر فیوز الکترونیکی

Murrelektronik – سری MICO

پیشگام فیوزهای الکترونیکی صنعتی

برند Murrelektronik با سری MICO یکی از شناخته‌شده‌ترین نام‌ها در حوزه e‑Fuse است و در بسیاری از تابلوهای صنعتی به‌عنوان مرجع استفاده می‌شود.

MICO Pro یک سیستم هوشمند و ماژولار حفاظت جریان برای مدارهای 24VDC است که توسط Murrelektronik معرفی شده و جایگزین یا ارتقاءدهنده نسل‌های قبلی MICO می‌باشد. این سیستم، حفاظت الکترونیکی بار (Electronic Load Protection) را با مانیتورینگ جریان یکپارچه می‌کند.

۱. معرفی سیستم و مزیت ماژولار بودن

MICO Pro یک راهکار ماژولار و فشرده برای حفاظت مدارهای 24VDC در تابلوهای کنترل است.

الف) ابعاد کوچک و صرفه‌جویی در فضا (Compact Design)

• فضای اشغالی کم: MICO Pro دارای طراحی بسیار باریک است که باعث صرفه‌جویی چشمگیری در فضای داخل تابلو می‌شود. این سیستم ماژولار، تقریباً ۴۰ تا ۵۰ درصد از فضای اشغال شده توسط فیوزهای سنتی را آزاد می‌کند.
• عرض ماژول‌ها: عرض ماژول‌ها می‌تواند از ۸ میلی‌متر شروع شود و بر اساس تعداد کانال و جریان موردنیاز، متغیر است.

ب) ساختار ماژولار (Modular Structure)

• ماژول تغذیه (Feed-in Module): نقطه شروع سیستم که وظیفه توزیع برق و اتصال به پاورساپلای اصلی را دارد.
• ماژول‌های کانال (Channel Modules): ماژول‌های تک‌کاناله یا چندکاناله که به ماژول تغذیه متصل شده و حفاظت بارها را بر عهده دارند.
• انعطاف‌پذیری: امکان اضافه کردن ماژول‌های جدید در آینده بدون نیاز به تغییر سیم‌کشی ورودی اصلی وجود دارد.

۲. قابلیت‌های حفاظتی و مانیتورینگ جریان

MICO Pro فراتر از یک فیوز عمل می‌کند؛ یک سیستم پایش جریان است.

الف) تنظیم دقیق جریان

• جریان قطع برای هر کانال به‌صورت جداگانه و دقیق تنظیم می‌شود. این کار به‌صورت الکترونیکی انجام شده و دیگر نیازی به تغییر تجهیزات سخت‌افزاری نیست.
• تنظیم جریان می‌تواند از 1A تا 10A (بسته به ماژول) متغیر باشد.

ب) تشخیص خطای هوشمند (Current Monitoring)

• MICO Pro به‌طور دائم جریان خروجی را مانیتور می‌کند و در صورت تجاوز جریان از حد مجاز، فوراً واکنش نشان می‌دهد.
• تشخیص زودهنگام: این سیستم می‌تواند اختلالات و اضافه‌بارهای خزنده (Creeping Overload) را که فیوزهای سنتی تشخیص نمی‌دهند، شناسایی کند.

ج) پایداری و اولویت‌بندی

• جلوگیری از Trip ناخواسته: MICO Pro دارای یک منحنی قطع دقیق است که از قطع ناخواسته در زمان راه‌اندازی (Inrush Current) بارهای خازنی جلوگیری می‌کند.
• انتخاب حالت قطع: قابلیت انتخاب حالت‌های حفاظتی (مثل Latch Off) وجود دارد.

۳. ارتباطات و عیب‌یابی (Diagnosis & Communication)

یکی از مهم‌ترین قابلیت‌های MICO Pro، امکان ارتباط با سیستم‌های کنترل است.

الف) رابط ارتباطی یکپارچه (Integrated Communication Interface)

• MICO Pro را می‌توان با پروتکل‌های صنعتی (مانند PROFINET یا EtherNet/IP) مستقیماً به PLC متصل کرد.
• گزارش لحظه‌ای: سیستم وضعیت جریان، خطا و وضعیت هر کانال را مستقیماً به PLC ارسال می‌کند.

ب) عیب‌یابی سریع

• LED وضعیت: هر کانال یک LED وضعیت دارد که با رنگ‌های مختلف (سبز، قرمز و …) وضعیت نرمال، نزدیک به آستانه خطا، یا قطع کامل را نمایش می‌دهد.
• کاهش Downtime: اپراتور یا سرویس‌کار می‌تواند بدون نیاز به ابزار اندازه‌گیری، وضعیت لحظه‌ای بار را مشاهده کرده و محل دقیق خطا را در چند ثانیه پیدا کند.

تنوع محصولات MICO

• MICO تک‌کاناله
• MICO چندکاناله
• MICO+ و MICO Pro

ویژگی‌های کلیدی MICO

• تنظیم جریان مستقل برای هر کانال
• LED وضعیت و خطا
• خروجی سیگنال برای PLC
• اولویت‌بندی بارها

✅ مناسب پروژه‌های حساس با نیاز به پایداری بالا

WAGO – فیوزهای الکترونیکی سری 787 و 789

در سیستم‌های اتوماسیون صنعتی مدرن، حفاظت قابل اطمینان از مدارهای 24 ولت DC اهمیت بسیار بالایی دارد. فیوز الکترونیکی WAGO سری 787 به‌عنوان یک راهکار پیشرفته، جایگزین مناسبی برای فیوزهای سنتی و کلیدهای مینیاتوری محسوب می‌شود.

طراحی ماژولار و فشرده

فیوز الکترونیکی WAGO 787‑1668 با طراحی جمع‌وجور و ریلی، مخصوص نصب در تابلوهای کنترلی با فضای محدود طراحی شده است.

• عرض کم ماژول باعث صرفه‌جویی قابل توجه در فضای تابلو می‌شود
• امکان نصب سریع روی ریل DIN
• مناسب تابلوهای کنترلی، PLC و سیستم‌های توزیع 24VDC

حفاظت الکترونیکی هوشمند

بر خلاف فیوزهای سنتی، این فیوز الکترونیکی عملکردی هوشمند و دقیق دارد:

• جریان هر مدار به‌طور مداوم مانیتور می‌شود
• در صورت اضافه‌بار یا اتصال کوتاه، فقط همان کانال معیوب قطع می‌شود
• سایر مدارها بدون اختلال به کار خود ادامه می‌دهند

این موضوع از خاموشی کل سیستم جلوگیری کرده و پایداری خط تولید را افزایش می‌دهد.

تنظیم آسان جریان خروجی

در WAGO 787‑1668:

• جریان قطع به‌صورت الکترونیکی قابل تنظیم است
• نیازی به تعویض فیوز یا تجهیزات جانبی وجود ندارد
• امکان تطبیق جریان با نوع مصرف‌کننده (سنسور، عملگر، ماژول IO)

این قابلیت باعث حفاظت دقیق‌تر تجهیزات حساس می‌شود.

نمایش وضعیت و عیب‌یابی سریع

فیوز الکترونیکی WAGO مجهز به LED وضعیت است که اطلاعات واضحی از حالت عملکرد ارائه می‌دهد:

• وضعیت نرمال مدار
• تشخیص اضافه‌بار
• نمایش حالت قطع مدار

با این قابلیت، تکنسین بدون ابزار خاص می‌تواند در چند ثانیه محل خطا را تشخیص دهد.

کاهش زمان توقف سیستم (Downtime)

یکی از مزایای برجسته WAGO 787‑1668 کاهش چشمگیر زمان توقف سیستم است، زیرا:

• خطا به‌سرعت شناسایی می‌شود
• فقط مدار معیوب قطع می‌گردد
• نیازی به تعویض فیوز سوخته نیست

این موضوع در خطوط تولید و سیستم‌های صنعتی پیوسته بسیار حیاتی است.

مناسب برای چه کاربردهایی است؟

فیوز الکترونیکی WAGO سری 787 انتخابی ایده‌آل برای:

• سیستم‌های اتوماسیون صنعتی
• تابلوهای PLC
• ماشین‌آلات صنعتی
• سیستم‌های توزیع 24VDC
• ساختمان‌های هوشمند

جمع‌بندی

 WAGO تأکید می‌کند که فیوز الکترونیکی 787‑1668 فقط یک محافظ جریان ساده نیست، بلکه یک راهکار هوشمند، ایمن و مدرن برای مدیریت و حفاظت مدارهای DC است که:

• ایمنی سیستم را افزایش می‌دهد
• فضای تابلو را بهینه می‌کند
• زمان عیب‌یابی و تعمیر را کاهش می‌دهد
• عملکرد سیستم را پایدارتر می‌سازد

WAGO تمرکز ویژه‌ای بر هماهنگی e‑Fuse با پاورساپلای‌ها و ترمینال‌های خود دارد.

ویژگی‌های e‑Fuseهای WAGO

• طراحی فشرده و ریلی
• مناسب تابلوهای کم‌جا
• هماهنگی کامل با سیستم WAGO
• نصب و سیم‌کشی آسان

✅ گزینه‌ای ایده‌آل برای تابلوهای کنترلی و ساختمان هوشمند

Phoenix Contact – سری CBM E8 و CBM E4

CBM E8 24DC/0.5‑10A NO‑R

یک فیوز الکترونیکی پیشرفته از سری CBM E8 شرکت Phoenix Contact است که برای حفاظت انتخابی و هوشمند مدارهای 24 ولت DC در سیستم‌های صنعتی و اتوماسیون طراحی شده است.

این ماژول با بهره‌گیری از فناوری Electronic Circuit Protection، جایگزینی مطمئن برای فیوزهای سنتی و کلیدهای مینیاتوری DC بوده و بالاترین سطح پایداری سیستم، ایمنی تجهیزات و کاهش Downtime را فراهم می‌کند.
ساختار و معماری حفاظتی

فیوز الکترونیکی CBM E8 دارای چند کانال مستقل حفاظتی است که هر خروجی را به‌صورت جداگانه مانیتور و محافظت می‌کند. در صورت بروز اضافه‌بار یا اتصال کوتاه، فقط همان کانال معیوب قطع شده و سایر بارها بدون اختلال به کار خود ادامه می‌دهند.

این عملکرد انتخابی، از خاموشی کامل تابلو جلوگیری کرده و برای سیستم‌های حساس و پیوسته، یک مزیت حیاتی محسوب می‌شود.
مشخصات فنی کلیدی

نوع محصول: Electronic Circuit Breaker
برند: Phoenix Contact
سری: CBM E8
ولتاژ کاری نامی: 24V DC
محدوده تنظیم جریان: ✅ 0.5 تا 10 آمپر
نوع تنظیم جریان: الکترونیکی (بدون تعویض فیوز)
نوع عملکرد خروجی: NO‑R
تکنولوژی حفاظت:
Overload Protection
Short‑Circuit Protection
Active Current Limiting
نصب: ریل استاندارد DIN
نوع کاربرد: توزیع و حفاظت بارهای DC

قابلیت‌های حفاظتی و کنترلی
✔ حفاظت الکترونیکی هوشمند

پایش دائمی جریان خروجی
قطع بسیار سریع در شرایط خطا
جلوگیری از آسیب به تجهیزات کنترلی و مصرف‌کننده‌ها

✔ تنظیم دقیق جریان

تنظیم جریان قطع بین 0.5 تا 10A
تطبیق کامل با مصرف‌کننده‌های مختلف (سنسور، عملگر، ماژول IO)
مناسب بارهای کم‌مصرف و پرمصرف در یک سیستم

✔ حفاظت انتخابی (Selective Protection)

قطع فقط کانال دچار خطا
حفظ عملکرد سایر مدارها
افزایش پایداری کل سیستم

سیگنال‌دهی و مانیتورینگ

فیوز الکترونیکی CBM E8 به سیستم مانیتورینگ وضعیت مجهز است که امکان یکپارچه‌سازی کامل با PLC و سیستم‌های کنترلی را فراهم می‌کند:

نمایش وضعیت عملکرد هر کانال
خروجی سیگنال خطا برای PLC یا سیستم مانیتورینگ
تسهیل عیب‌یابی سریع در تابلو برق

طراحی مکانیکی و نصب

طراحی صنعتی و فشرده
نصب سریع و آسان روی DIN Rail
مناسب تابلوهای برق با چگالی بالا
کیفیت ساخت بالا مطابق استانداردهای Phoenix Contact

مزایای رقابتی

جایگزین پیشرفته فیوزهای سنتی DC
افزایش ایمنی سیستم‌های 24VDC
کاهش زمان توقف خط تولید
حذف نیاز به تعویض فیوز
حفاظت دقیق تجهیزات حساس
سازگار با سیستم‌های اتوماسیون مدرن

حوزه‌های کاربرد

CBM E8 24DC/0.5‑10A گزینه‌ای ایده‌آل برای استفاده در:

تابلوهای برق اتوماسیون صنعتی
سیستم‌های PLC و IO
ماشین‌آلات صنعتی
خطوط تولید پیوسته
صنایع غذایی، دارویی، خودروسازی
زیرساخت‌های کنترل و انرژی DC

جمع‌بندی فنی

Phoenix Contact CBM E8 24DC/0.5‑10A NO‑R یک فیوز الکترونیکی حرفه‌ای با تنظیم جریان گسترده و حفاظت انتخابی است که برای مهندسان و طراحان سیستم، ابزاری مطمئن جهت افزایش پایداری، ایمنی و هوشمندی توزیع برق DC فراهم می‌کند.

این محصول، انتخابی ایده‌آل برای پروژه‌هایی است که دقت، اطمینان و استاندارد صنعتی بالا در آن‌ها حیاتی است.

Phoenix Contact یکی از کامل‌ترین سبدهای فیوز الکترونیکی را ارائه می‌دهد.

معرفی سری CAPAROC

• سیستم ماژولار (Base + Channel)
• قابلیت توسعه آسان
• مانیتورینگ پیشرفته

ویژگی‌های کلیدی

• تنظیم دقیق جریان
• سیگنال‌های متعدد خطا
• مناسب سیستم‌های Mission Critical

✅ انتخاب ممتاز برای خطوط صنعتی بزرگ و پروژه‌های پیچیده

RECOM Power – سری RACPRO1

قدرت بالا و مهندسی دقیق

برند RECOM با معرفی سری RACPRO1، وارد بازار e‑Fuseهای صنعتی پرقدرت شده است.

فیوز الکترونیکی چهارکاناله RECOM

مدل RACPRO1‑4SP | 24V DC | 4×10A

معرفی محصول

RACPRO1‑4SP یک فیوز الکترونیکی پیشرفته از برند معتبر RECOM است که برای حفاظت هوشمند مدارهای 24 ولت DC در سیستم‌های صنعتی و اتوماسیون طراحی شده است. این ماژول با برخورداری از چهار کانال کاملاً مستقل، امکان حفاظت انتخابی (Selective Protection) را فراهم می‌کند؛ به این معنی که بروز خطا در یک خروجی، تأثیری بر عملکرد سایر مدارها نخواهد داشت.

این محصول جایگزینی مدرن و قابل‌اعتماد برای فیوزهای شیشه‌ای، فیوزهای تیغه‌ای و کلیدهای مینیاتوری DC محسوب می‌شود و با دقت بالا، سرعت عملکرد زیاد و طول عمر بالا، ایمنی سیستم را به‌طور قابل توجهی افزایش می‌دهد.

ساختار و عملکرد حفاظتی

در RACPRO1‑4SP جریان هر کانال به‌صورت الکترونیکی و پیوسته پایش می‌شود. به‌محض تشخیص شرایط غیرعادی مانند اضافه‌بار یا اتصال کوتاه، مدار مربوطه در زمان بسیار کوتاه قطع می‌گردد. این عملکرد سریع از آسیب دیدن تجهیزات حساس مانند PLC، سنسورها، ماژول‌های I/O و تجهیزات کنترلی جلوگیری می‌کند.

برخلاف فیوزهای سنتی، پس از رفع خطا، نیازی به تعویض فیزیکی فیوز وجود ندارد و امکان بازگرداندن مدار به حالت عادی با ریست ساده فراهم است.

مشخصات فنی کلیدی

• نوع محصول: فیوز الکترونیکی (Electronic Circuit Protection)
• تعداد کانال خروجی: 4 کانال مستقل
• جریان نامی هر کانال: حداکثر 10 آمپر
• ولتاژ ورودی: 24 ولت DC
• نوع حفاظت:
  • اضافه‌بار (Overload Protection)
  • اتصال کوتاه (Short‑Circuit Protection)
• اصل حفاظت: الکترونیکی با قطع انتخابی هر کانال
• نوع نصب: ریل استاندارد DIN
• نمایش وضعیت: نشانگر LED برای هر کانال
• ریست پس از خطا: بدون نیاز به تعویض قطعه
• مصرف توان داخلی: پایین (مناسب تابلوهای با چگالی بالا)

طراحی مکانیکی و نصب

RACPRO1‑4SP با طراحی جمع‌وجور و صنعتی، به‌راحتی در تابلوهای برق مدرن نصب می‌شود. بدنه مقاوم و استاندارد صنعتی آن، عملکرد پایدار در محیط‌های کاری مختلف را تضمین می‌کند.

• نصب سریع و آسان روی ریل DIN
• مناسب برای تابلوهای کنترل فشرده
• سازگار با استانداردهای رایج تابلو برق صنعتی

مزایای فنی و عملیاتی

• افزایش ایمنی سیستم‌های 24VDC
• جلوگیری از خاموشی کل سیستم در زمان بروز خطا
• کاهش زمان توقف خط تولید (Downtime)
• حذف هزینه و زمان تعویض فیوزهای سنتی
• حفاظت دقیق تجهیزات حساس کنترل و ابزار دقیق
• مناسب برای سیستم‌های با مصرف متغیر و حساس

حوزه‌های کاربرد

فیوز الکترونیکی RECOM RACPRO1‑4SP انتخابی ایده‌آل برای استفاده در:

• تابلوهای اتوماسیون صنعتی
• سیستم‌های PLC و DCS
• ماشین‌آلات صنعتی و خطوط تولید
• سیستم‌های توزیع برق 24 ولت DC
• صنایع خودروسازی، بسته‌بندی، غذایی و دارویی
• ساختمان‌های هوشمند و سیستم‌های کنترلی

جمع‌بندی فنی

RECOM RACPRO1‑4SP یک راهکار حرفه‌ای برای حفاظت مطمئن و هوشمند مدارهای 24VDC است که با طراحی چهارکاناله، سرعت عملکرد بالا و قابلیت ریست الکترونیکی، سطح جدیدی از ایمنی و پایداری را در سیستم‌های صنعتی فراهم می‌کند. این محصول انتخابی مناسب برای مهندسان و طراحانی است که به دنبال کاهش خرابی، افزایش اطمینان و بهینه‌سازی فضای تابلو هستند.

معرفی RACPRO1-4SP

بر اساس دیتاشیت رسمی:

• 4 کانال مستقل
• جریان تا 10 آمپر برای هر کانال
• Power Boost تا 150%
• نمایش جریان واقعی با LED
• تأخیر راه‌اندازی ترتیبی (Inrush Control)
• خروجی DC‑OK

مزیت رقابتی RECOM

• جایگزین مستقیم Murrelektronik MICO
• قیمت رقابتی‌تر در بسیاری از پروژه‌ها
• مناسب بارهای سنگین و صنعتی

✅ انتخاب حرفه‌ای برای تابلوهای 24VDC پرمصرف

مقایسه کلی برندهای e‑Fuse

• Murrelektronik: معتبر، صنعتی، بازارپسند
• WAGO: جمع‌وجور، ساده، یکپارچه
• Phoenix Contact: پیشرفته، ماژولار، حرفه‌ای
• RECOM: قدرتمند، جریان بالا، ارزش خرید بالا

نکات مهم در انتخاب فیوز الکترونیکی

قبل از خرید e‑Fuse به این موارد توجه کنید:

• تعداد کانال‌های موردنیاز
• جریان هر بار مصرف‌کننده
• نیاز به مانیتورینگ و سیگنال خطا
• فضای نصب در تابلو
• نوع ریست (دستی یا ریموت)

جمع‌بندی نهایی

فیوز الکترونیکی دیگر یک تجهیز جانبی نیست، بلکه جزء جدایی‌ناپذیر تابلوهای برق مدرن است. استفاده از e‑Fuse باعث:

• افزایش ایمنی سیستم
• کاهش توقف خط تولید
• افزایش عمر تجهیزات
• ساده‌تر شدن عیب‌یابی

با توجه به تنوع برندهایی مانند Murrelektronik، WAGO، Phoenix Contact و RECOM، انتخاب هوشمندانه می‌تواند تأثیر مستقیمی بر پایداری و بهره‌وری سیستم صنعتی شما داشته باشد.
