دیزل ژنراتورها ستون اصلی سیستم های برق اضطراری در صنایع، بیمارستان، کارگاه و مراکز حساس دیتاسنتر هستند. با این حال، حتی گران ترین و قدرتمندترین موتور برق ها بدون وجود یک باتری آماده به کار روشن نخواهند شد. وظیفه زنده نگه داشتن و حفظ سلامت این باتری ها بر عهده شارژر باتری دیزل ژنراتور (یا همان شارژر شناور / Float Charger) است.
انتخاب اشتباه شارژر، باتری را دچار سولفاته شدن، اورشارژ (Overcharge) یا خالی شدن ناگهانی می کند و در لحظه حساس قطع برق، مانع از استارت موتور ژنراتور می شود. در این راهنمای خرید تخصصی، مهم ترین پارامترها برای انتخاب بهترین شارژر باتری دیزل ژنراتور را به زبان ساده بررسی می کنیم.
شارژر باتری دیزل ژنراتور چیست و چرا استفاده از آن ضروری است؟
شارژر باتری ژنراتور دستگاهی الکترونیکی است که با استفاده از فناوری سوئیچینگ (SMPS)، برق شهر (AC) را به برق مستقیم (DC) تثبیت شده و فاقد نوسان تبدیل می‌کند تا باتری استارت دیزل همواره در ولتاژ ایده آل نگهداری شود.

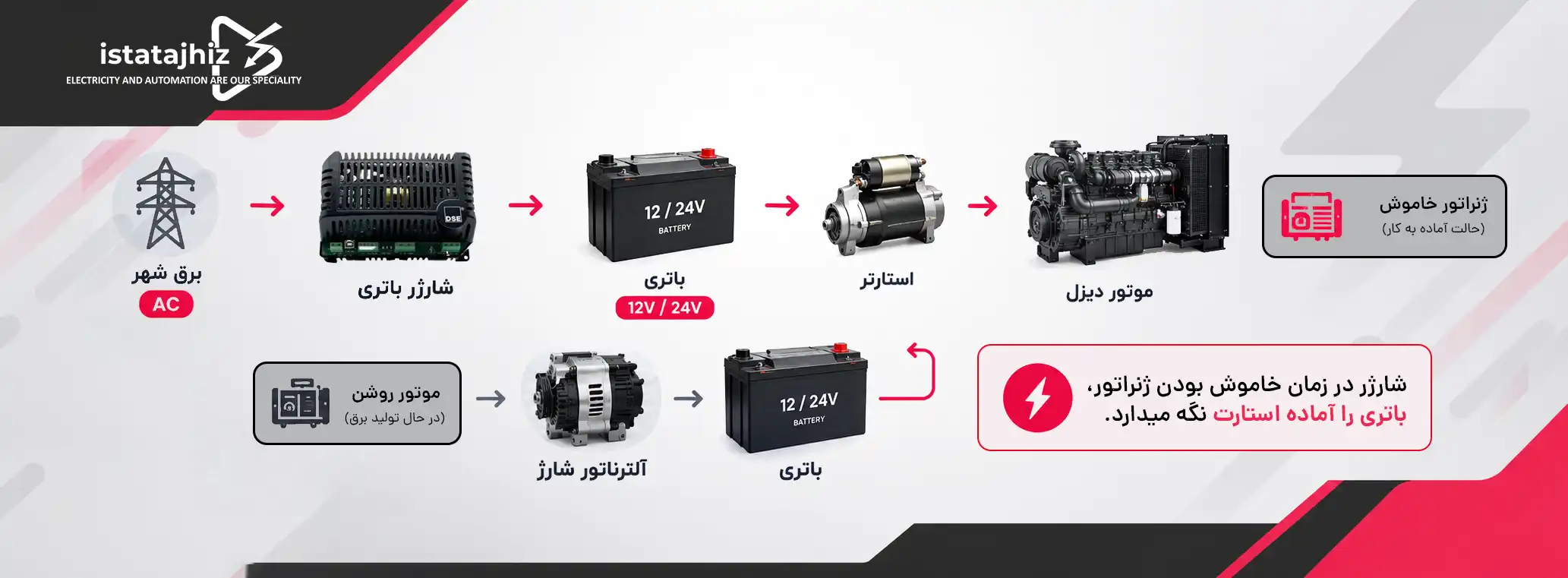

شاید این سوال پیش بیاید که: مگر دیزل ژنراتور خودش دینام (آلترناتور شارژ) ندارد؟
پاسخ این است که دینام تنها زمانی کار می کند که ژنراتور روشن باشد؛ در حالی که ژنراتورهای اضطراری (Standby) بیش از ۹۹٪ مواقع خاموش هستند. در این زمان، شارژر اتوماتیک تابلو چنج اور (ATS) وظیفه دارد افت ولتاژ ناشی از خاموشی و تخلیه طبیعی باتری را جبران کند.
مقاله مرتبط جهت مطالعه بیشتر : بهترین برند و مارک باتری شارژر اتوماتیک

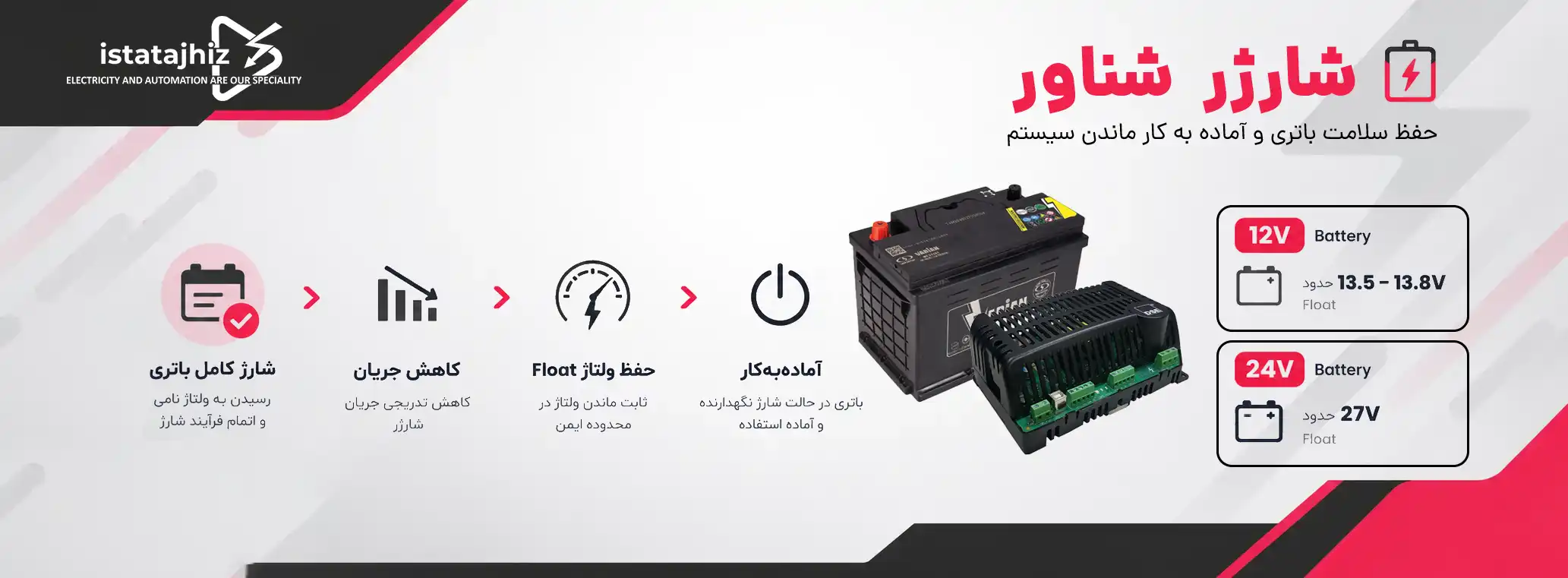

شارژر شناور یا Float Charger چیست و چگونه از تخلیه باتری جلوگیری می‌کند؟
باتری های صنعتی دیزل ژنراتور (اعم از سیلد لید اسید، ژل یا خشک) دچار پدیده ای به نام تخلیه خود به خودی (Self-Discharge) هستند. علاوه بر این، برد کنترلی ژنراتور (مانند دیپ سی یا کومپ)، سنسورها و رله های داخلی تابلو برق همواره مقدار جریان ناچیزی از باتری مصرف می‌کنند.
شارژر شناور (Float Charger) پس از پر شدن باتری، جریان شارژ را قطع نمی کند، بلکه آن را روی یک جریان بسیار ضعیف (در حد چند میلی آمپر) و در یک ولتاژ تثبیت شده دقیق (مثلاً ۱۳.۶ ولت برای باتری ۱۲ یا ۲۷.۲ ولت برای باتری ۲۴) نگه می دارد.
نقش حالت فلوت در سلامت باتری:
- جبران مصارف سیستم کنترل: برق مصرفی بردهای کنترلی و رله ها مستقیماً توسط شارژر تأمین می شود، نه از ذخیره باتری.
- جلوگیری از جوش آمدن اسید: شارژرهای معمولی با تزریق ولتاژ بالا باعث خشک شدن الکترولیت و کاهش شدید عمر باتری می شوند، اما شارژر فلوت هوشمند مانع از این پدیده می‌شود.
- آمادگی دائمی برای استارت (Cranking): باتری همیشه در ۱۰۰٪ ظرفیت واقعی خود باقی می‌ماند.
مراحل شارژ هوشمند باتری ژنراتور؛ Bulk، Boost و Float چیست؟
شارژرهای مدرن سوئیچینگ صنعتی دیگر فقط یک مبدل ولتاژ ساده نیستند؛ آن ها از الگوریتم های شارژ چندمرحله ای برای حفاظت از صفحات سربی باتری استفاده می‌کنند:
- مرحله شارژ سریع (Bulk Charge):زمانی که باتری عمیقاً دشارژ شده باشد (مثلاً بعد از چند استارت متوالی ناموفق)، شارژر حداکثر آمپراژ نامی خود را با ولتاژ متغیر وارد باتری می کند تا ظرفیت در کمترین زمان ممکن به حدود ۸۰٪ برسد.
- مرحله جذب و تقویتی (Absorption / Boost Charge):ولتاژ در یک سطح بالا و کنترل شده (مثلاً ۱۴.۴ ولت برای سیستم ۱۲) ثابت می ماند و شارژر به مرور جریان ورودی را کاهش می‌دهد تا صفحات داخلی باتری بدون داغ شدن بیش از حد، کاملاً سیراب و به ۱۰۰٪ شارژ برسند.
- مرحله شارژ شناور (Float Charge):پس از تکمیل شارژ، ولتاژ به محدوده ایمن فلوت (حدود ۱۳.۵ تا ۱۳.۸ ولت) کاهش یافته و جریان تا حد میلی آمپر افت می‌کند تا باتری بدون هیچ گونه استرس حرارتی آماده به کار بماند.
انواع شارژر باتری ژنراتور از نظر ولتاژ کاری
سیستم های استارت الکتریکی ژنراتورها معمولاً بر پایه دو استاندارد ولتاژی طراحی می‌شوند:
- شارژر باتری ۱۲ ولت: مناسب برای ژنراتورهای تک سیلندر تا چهارسیلندر کوچک و متوسط (توان های زیر ۱۰۰ تا ۱۵۰ کاوا). این سیستم ها تنها از یک باتری استفاده می کنند.
- شارژر باتری ۲۴ ولت: مناسب برای ژنراتورهای شش سیلندر به بالا و توان های متوسط و سنگین (بالای ۱۵۰ کاوا). در این سیستم ها دو باتری ۱۲ ولت به صورت سری بسته شده و نیاز به شارژر ۲۴ ولت دارند.
شارژر ۵، ۱۰ یا ۲۰ آمپر؛ کدام گزینه برای دیزل ژنراتور مناسب تر است؟
یکی از مهم ترین چالش های فنی در زمان خرید شارژر، انتخاب آمپراژ (جریان خروجی) مناسب است. قانون استاندارد مهندسی باتری های سربی-اسیدی، جریان شارژ معادل ۱۰ درصد ظرفیت نامی باتری (0.1C) است:
جدول زیر راهنمای سریعی برای انتخاب شارژر بر اساس باتری و توان دیزل ژنراتور است:
| ظرفیت باتری ژنراتور (Ah) | توان تقریبی ژنراتور (kVA) | آمپراژ مناسب شارژر | زمان بازیابی شارژ پس از استارت | بهترین کاربرد |
|---|---|---|---|---|
| ۵۵ تا ۹۰ آمپرساعت | زیر ۱۰۰ کاوا | ۵ آمپر (5A) | ۶ تا ۱۰ ساعت | ژنراتورهای سبک، ساختمان ها و مصارف عمومی |
| ۱۰۰ تا ۱۸۰ آمپرساعت | ۱۰۰ تا ۴۰۰ کاوا | ۱۰ آمپر (10A) | ۵ تا ۸ ساعت | صنایع متوسط، کارگاه ها و مراکز با ریسک متوسط |
| ۲۰۰ آمپرساعت به بالا | ۴۰۰ کاوا به بالا | ۲۰ آمپر (20A) | ۴ تا ۶ ساعت | سایت های حساس، دیتاسنترها و ژنراتورهای فوق سنگین |
کدام آمپراژ مناسب کاربری شماست؟
- شارژر ۵ آمپر: اقتصادی ترین و پرمصرف ترین مدل بازار برای ژنراتورهای کوچک؛ اگر باتری ژنراتور کمتر از ۹۰ آمپرساعت است، مدل ۵ آمپر کاملاً پاسخگوی نیاز شما خواهد بود.
- شارژر ۱۰ آمپر: استاندارد طلایی بازار صنعتی؛ برای باتری های ۱۰۰ تا ۱۵۰ آمپرساعت و شرایطی که سرعت شارژ مجدد برای استارت های بعدی اهمیت دارد.
- شارژر ۲۰ آمپر (یا بالاتر): مناسب بانک های باتری موازی، کاربردهایی که تجهیزات جانبی زیادی روی خط DC باتری متصل هستند، یا پروژه هایی که فاصله قطع و وصل برق در آن ها بسیار کوتاه است.
نوع باتری چه تأثیری در انتخاب شارژر دارد؟
نوع باتری یکی از مهم‌ترین عوامل در انتخاب شارژر دیزل ژنراتور است. باتری‌های Flooded، AGM، GEL و لیتیومی هرکدام ولتاژ و پروفایل شارژ متفاوتی دارند؛ بنابراین شارژر باید با فناوری باتری سازگار باشد.
پیش از انتخاب شارژر، باید مشخصات باتری و توصیه سازنده بررسی شود؛ زیرا ولتاژ Float، Boost و مراحل شارژ باید مطابق محدوده مجاز باتری تنظیم شوند. برای مثال، شارژری که برای یک باتری سرب‌اسیدی معمولی مناسب است، لزوماً برای AGM، GEL یا لیتیوم انتخاب مناسبی نیست.
در دیزل ژنراتورها، انتخاب صحیح شارژر باید بر اساس نوع باتری، ولتاژ نامی (12 یا 24V)، ظرفیت Ah، جریان مصرفی تجهیزات DC و پروفایل شارژ توصیه‌شده توسط سازنده انجام شود. این موضوع از شارژ ناقص، شارژ بیش‌ازحد و کاهش عمر باتری جلوگیری می‌کند.
مدارهای حفاظتی ضروری؛ شارژر استاندارد چه ویژگی‌هایی دارد؟
یک شارژر سوئیچینگ صنعتی باید در برابر اتفاقات غیرمنتظره داخل تابلو ژنراتور تاب آوری داشته باشد. هنگام خرید، حتماً وجود امکانات زیر را بررسی کنید:
- حفاظت هنگام استارت (Cranking Protection): زمان استارت زدن، استارتر موتور تا چند صد آمپر جریان از باتری می کشد. شارژر استاندارد باید این افت لحظه ای ولتاژ را بدون سوختن فیلترها و بردهای خود تحمل کند.
- حفاظت اتصال کوتاه خروجی (Short-Circuit): قطع خودکار شارژر در زمان اتصال مستقیم کابل های مثبت و منفی.
- حفاظت قطب معکوس (Reverse Polarity): در صورتی که سیم‌های مثبت و منفی باتری جابه‌جا متصل شوند، فیوز یا سیستم الکترونیکی هوشمند مانع از آسیب دیدن دستگاه شود.
- حفاظت از دمای بالا (Thermal Protection): سنسورهای حرارتی برای کاهش توان یا قطع شارژر در زمان گرم شدن بیش از حد داخل تابلو ATS.
مقاله مرتبط برای مطالعه بیشتر : چرا دیزل ژنراتور استارت نمیخورد؟
امکانات جانبی و سیگنال های مانیتورینگ
برای کاربری بی‌نقص در تابلوهای فرمان خودکار (دیپ سی، دیتاکام، برد کومپ و …)، شارژر انتخابی باید دارای خروجی های اعلام وضعیت باشد:
- رله خروجی آلارم (Fail Relay): یک کنتاکت خشک که در صورت قطع برق ورودی شارژر یا سوختن آن، سیگنالی به کنترلر ژنراتور ارسال می کند تا اپراتور فوراً مطلع شود.
- چراغ‌های نشانگر وضعیت (LED Status): حداقل دارای ال ای دی های وضعیت سلامت دستگاه، حالت شارژ سریع (Boost)، حالت شارژ شناور (Float) و اعلام خطا (Alarm).
- نمایشگر داخلی ولتاژ و جریان (اختیاری): برخی مدل ها دارای پنل متر دیجیتال کوچک روی بدنه هستند که بدون نیاز به مولتی متر، ولتاژ باتری و جریان شارژ را نشان می‌دهند.
مثال واقعی انتخاب شارژر باتری دیزل ژنراتور
فرض کنید یک دیزل ژنراتور اضطراری دارای این مشخصات باشد:
- باتری: 12V / 100Ah، نوع AGM
- مصرف تجهیزات DC: 1.5A
- زمان بازیابی موردنظر: حداکثر 10 ساعت
در این شرایط، انتخاب شارژر فقط بر اساس ظرفیت باتری کافی نیست؛ زیرا شارژر باید هم‌زمان مصرف تجهیزات DC را نیز تأمین کند.
محاسبه جریان شارژ
اگر شارژر 10 آمپر باشد:
10A − 1.5A = 8.5A
بنابراین حدود 8.5 آمپر برای شارژ باتری باقی می‌ماند. برای مثال، اگر باتری به 50Ah شارژ مجدد نیاز داشته باشد:
50Ah ÷ 8.5A ≈ 5.9 ساعت
البته زمان واقعی به دلیل کاهش جریان در مرحله پایانی شارژ، دما، راندمان شارژر و مشخصات باتری AGM متفاوت خواهد بود.
نتیجه
در این مثال، شارژر 10A میتواند انتخاب مناسبی باشد؛ اما انتخاب نهایی باید بر اساس ظرفیت و نوع باتری، بار DC، زمان بازیابی و ولتاژ/جریان شارژ مجاز باتری انجام شود. بنابراین برای پروژه‌های حساس، دیتاشیت باتری و شارژر را حتماً بررسی کنید.
چک لیست نهایی قبل از خرید شارژر باتری ژنراتور
قبل از ثبت سفارش و خرید دستگاه، این ۴ سوال را مرور کنید:
- ولتاژ سیستم چقدر است؟ (۱۲ ولت یا ۲۴ ولت؟ بر اساس تعداد باتری‌ها مشخص کنید)
- ظرفیت باتری‌ها چقدر است؟ (بر اساس قانون 0.1C، شارژر ۵، ۱۰ یا ۲۰ آمپر را انتخاب کنید)
- نوع نصب دستگاه چیست؟ (آیا محفظه از نوع ریلی DIN Rail برای نصب آسان داخل تابلو است یا نیاز به پیچ‌کردن به سینی دارد؟)
- رنج ولتاژ ورودی چقدر است؟ (بهتر است ورودی از نوع Universal مثلاً ۱۶۰ تا ۲۶۰ ولت AC باشد تا در نوسانات برق دچار خاموشی نشود)
جمع بندی
برای خرید شارژر باتری دیزل ژنراتور، کافی است ولتاژ دستگاه را بر اساس تک باتری (۱۲ ولت) یا دوباتری (۲۴ ولت) بودن سیستم و جریان خروجی را بر اساس ۱۰ درصد ظرفیت باتری (مدل های پرکاربرد ۵، ۱۰ یا ۲۰ آمپر) انتخاب کنید؛ حتماً مدلی با فناوری سوئیچینگ هوشمند و حالت شارژ شناور (Float Charge) بخرید که به حفاظت در برابر جریان استارت (Cranking) و رله آلارم خطا برای تابلو ATS مجهز باشد تا علاوه بر افزایش چشمگیر طول عمر باتری، استارت بدون نقص ژنراتور در زمان قطعی برق تضمین شود.
