کنترلر دیزل ژنراتور دیپ سی DSEG4500

DSE G4500 یک کنترلر فشرده برای مدیریت و پایش یک ژنراتور است. این ماژول یکی از تجهیزات دیزل ژنراتور برای دو نوع کاربرد قابل پیکربندی است: استارت از راه دور (Remote Start) یا مدیریت قطع برق شبکه در سیستم AMF. نمایشگر چندخطی، ورودی‌ های قابل‌ پیکربندی و پشتیبانی از موتورهای الکترونیکی و غیرالکترونیکی، آن را برای استفاده در تابلوهای کنترل ژنراتور مناسب می‌ کند.

کارکرد و منطق کنترلر از طریق نرم‌ افزار DSE Configuration Suite PC تنظیم می‌ شود. بنابراین پیش از خرید، لازم است نوع موتور، شیوه استارت و توقف، سیم‌ بندی تابلو و نیازهای پایش و حفاظت با تنظیمات موردنیاز پروژه تطبیق داده شود.

کنترل و مانیتورینگ پارامترهای ژنراتور

یکی از بخش‌ های مهم DSEG4500، قابلیت اندازه‌ گیری پارامترهای الکتریکی و برخی پارامترهای موتور است.

کنترلر می‌ تواند اطلاعاتی مانند موارد زیر را پایش کند:

• ولتاژ ژنراتور
• فرکانس
• جریان
• توان
• دور موتور
• فشار روغن
• دمای خنک‌ کننده
• سطح سوخت
• وضعیت‌ها و خطاهای موتور

اندازه‌ گیری ولتاژ در این کنترلر به‌ صورت سه‌ فاز + نول انجام می‌شود و در حالت Remote Start برای ژنراتور و در حالت AMF برای ژنراتور و برق شهر در نظر گرفته شده است. محدوده اندازه‌ گیری ولتاژ 15 تا 415 ولت فاز به نول و 25 تا 720 ولت فاز به فاز است. محدوده فرکانس نیز 3.5 تا 75 هرتز اعلام شده است.

برنامه‌ ریزی DSEG4500 با DSE Configuration Suite

تنظیمات DSEG4500 از طریق نرم‌ افزار DSE Configuration Suite انجام می‌ شود و امکان پیکربندی پارامترهای عملکردی کنترلر را در اختیار تکنسین یا مهندس برق قرار می‌ دهد.

در مستندات رسمی، برای این محصول نرم‌افزار Configuration Suite، دفترچه اپراتور و راهنمای نصب ارائه شده است.

برای کار با تنظیمات کنترلی، بهتر است پیکربندی توسط فرد آشنا با سیستم کنترل ژنراتور و مدار تابلو انجام شود؛ زیرا تغییر برخی پارامترها می‌ تواند روی نحوه عملکرد مجموعه ژنراتور اثر بگذارد. راهنمای نرم‌افزار DSE نیز استفاده از Configuration Suite را برای افراد متخصص و واجد صلاحیت توصیه می‌ کند.

قابلیت‌ ها و کاربردها

• استارت از راه دور: قابل پیکربندی برای کاربرد Remote Start.
• مدیریت برق شهر و ژنراتور: قابل تنظیم برای سیستم AMF؛ در طراحی تابلو باید تجهیزات کلیدزنی و منطق انتقال بار متناسب با پروژه در نظر گرفته شوند.
• پشتیبانی از موتورهای مختلف: قابل استفاده با موتورهای الکترونیکی دارای ارتباط CAN J1939 و موتورهای غیرالکترونیکی با دریافت سیگنال دور از آلترناتور.
• پایش پارامترهای الکتریکی: دارای ورودی اندازه‌ گیری ولتاژ ژنراتور و برق شهر، به‌ همراه ورودی‌ های ترانس جریان.
• قابلیت تنظیم: پارامترها و ورودی‌ و خروجی‌ ها از طریق نرم‌ افزار DSE Configuration Suite PC پیکربندی می‌ شوند.

حفاظت و عیب‌ یابی ژنراتور

کنترلر دیزل ژنراتور دیپ سی DSEG4500 علاوه بر کنترل، مجموعه‌ ای از قابلیت‌های حفاظتی و تشخیصی را در اختیار سیستم ژنراتور قرار می‌ دهد.

از قابلیت‌ های مهم این کنترلر می‌ توان به این موارد اشاره کرد:

• پایش وضعیت‌ های موتور و ژنراتور
• حفاظت‌ های قابل تنظیم
• نمایش اطلاعات و هشدارها روی نمایشگر
• نمایش Diagnostic Trouble Code
• صفحات وضعیت DM1 و DM2
• ثبت Event برای کدهای خطای جاری

این قابلیت‌ ها در زمان عیب‌ یابی تابلو و ژنراتور کمک می‌ کنند تکنسین بتواند وضعیت سیستم و خطاهای ثبت‌ شده را از طریق خود کنترلر بررسی کند.

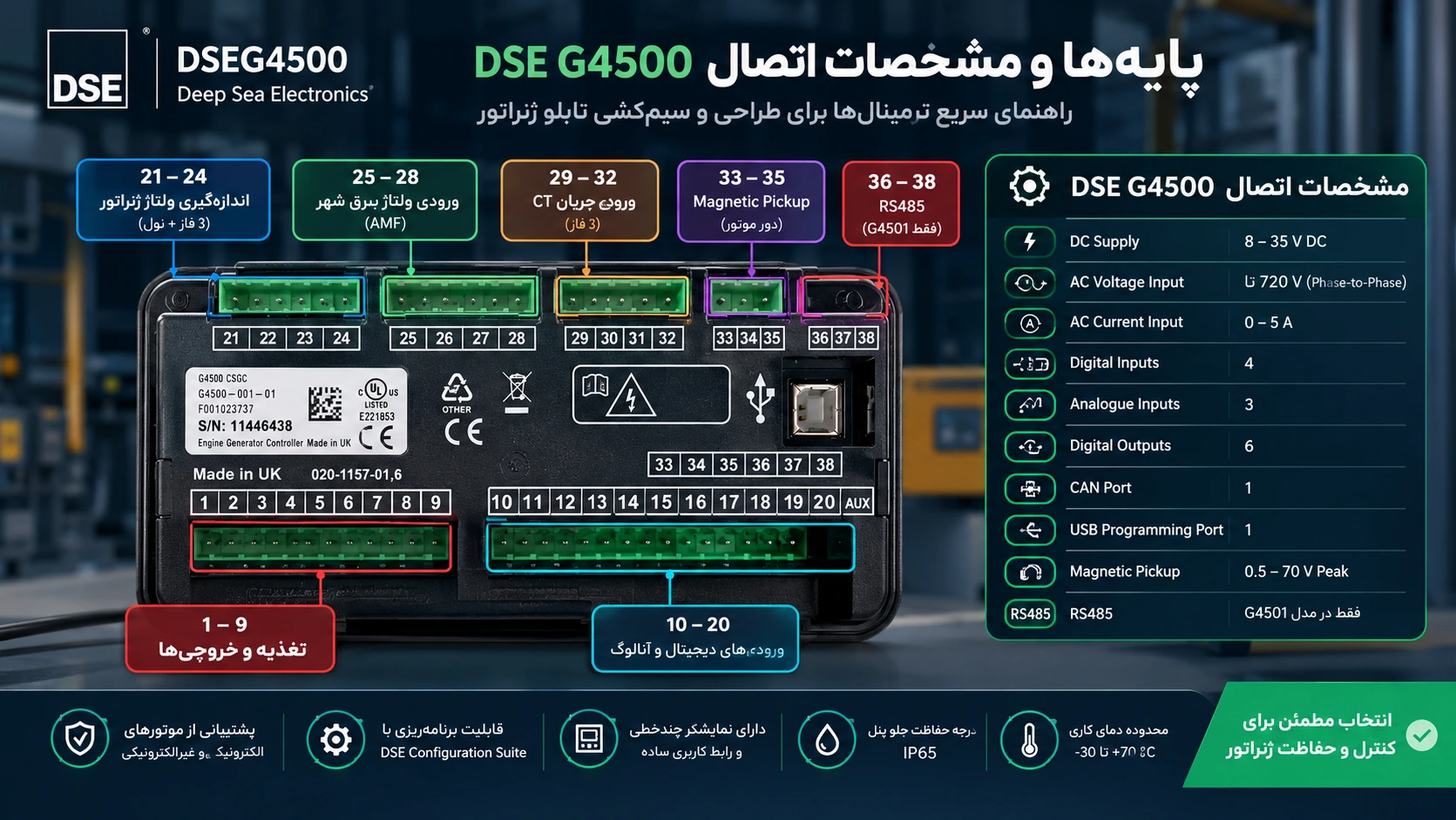

ورودی و خروجی‌ های DSEG4500

برای مهندس تابلو و تکنسین نصب، تعداد و نوع I/O یکی از مهم‌ترین موارد در انتخاب کنترلر ژنراتور است.

این محصول دارای:

• 3 ورودی آنالوگ
• 4 ورودی دیجیتال
• 6 خروجی دیجیتال
• 1 ورودی Magnetic Pickup
• 1 خروجی تغذیه کمکی 5V / 20mA
• 1 پورت USB Type-B برای برنامه‌ریزی
• 1 پورت CAN

ورودی‌ های آنالوگ قابلیت پیکربندی به‌ عنوان ورودی دیجیتال، مقاومتی، جریان یا ولتاژ را دارند؛ محدوده ورودی جریان آنالوگ 0 تا 20mA و محدوده ورودی ولتاژ 0 تا 10V است.

پشتیبانی از موتورهای الکترونیکی و غیرالکترونیکی

کنترلر دیزل ژنراتور دیپ سی DSEG4500 فقط برای موتورهای دارای ECU طراحی نشده است.

این برد کنترل ژنراتور از: موتورهای الکترونیکی با J1939/CAN و همچنین موتورهای غیرالکترونیکی با تشخیص فرکانس آلترناتور پشتیبانی می‌کند. دیتاشیت همچنین سازگاری این خانواده را با موتورهای دیزلی، گازسوز و بنزینی اعلام کرده است.

برای موتورهایی که از Magnetic Pickup استفاده می‌کنند، محدوده ورودی این بخش 0.5 تا 70 ولت پیک و محدوده فرکانس 1Hz تا 10kHz است و تعداد دندانه فلایویل نیز از 10 تا 500 قابل تنظیم است.

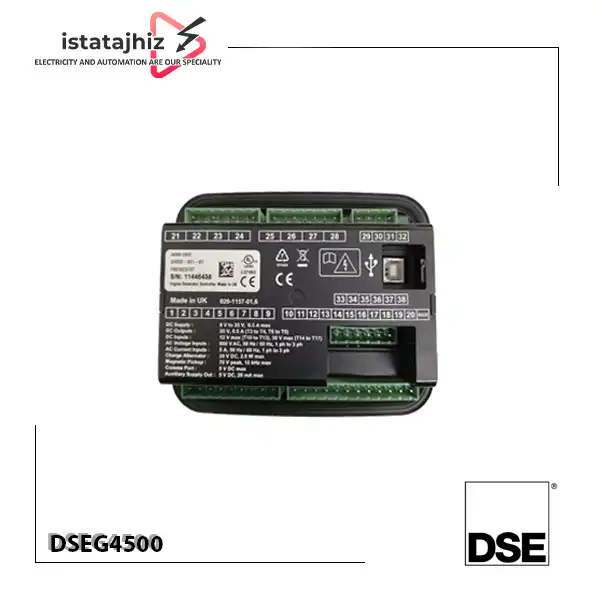

ابعاد و نصب

ابعاد بدنه کنترلر 142.6 × 118.6 × 48.5 میلی‌ متر و ابعاد برش پنل 118 × 92 میلی‌ متر است. برای نصب، فضای پشت پنل و مسیر سیم‌کشی را نیز در نظر بگیرید. درجه حفاظت IP65 مربوط به جلوی پنل است و به‌تنهایی به معنی حفاظت کل تابلو یا پشت دستگاه نیست.

راهنمای خرید DSE G4500

قبل از خرید DSEG4500 بهتر است چند مورد در پروژه بررسی شود:

1. نوع کاربرد
مشخص کنید کنترلر برای Remote Start استفاده می‌شود یا AMF.

2. نوع موتور
اگر موتور دارای ECU و ارتباط J1939 است، نحوه ارتباط CAN باید در طراحی بررسی شود. برای موتورهای غیرالکترونیکی نیز امکان استفاده از تشخیص فرکانس آلترناتور وجود دارد.

3. تعداد و نوع I/O مورد نیاز
تعداد سنسورها، ورودی‌های دیجیتال، خروجی‌های فرمان و ورودی‌های CT را قبل از انتخاب کنترلر با نیاز پروژه تطبیق دهید.

4. نیاز به RS485
اگر در پروژه ارتباط RS485 مورد نیاز است، مدل G4501-01 باید بررسی شود؛ DSEG4500 G4500-01 دارای RS485 نیست.

5. فضای نصب تابلو
برای نصب پنلی، ابعاد برش مورد نیاز 118 × 92 میلی‌ متر است.

خرید کنترلر ژنراتور DSEG4500

اگر برای تابلو کنترل دیزل ژنراتور به یک کنترلر تک‌ ژنراتور با قابلیت Remote Start یا AMF، اندازه‌ گیری سه‌ فاز، ورودی CT، ورودی‌ ها و خروجی‌ های قابل تنظیم و قابلیت برنامه‌ ریزی با نرم‌ افزار DSE Configuration Suite نیاز دارید، DSEG4500 G4500-01 یکی از گزینه‌هایی است که باید بر اساس ساختار موتور و مدار کنترل پروژه بررسی شود. مشخصات فنی و تعداد I/O را پیش از خرید با نقشه تابلو و نیازهای کنترلی مجموعه تطبیق دهید.

برای استعلام قیمت و موجودی DSEG4500 G4500-01 و دریافت مشاوره فنی انتخاب کنترلر متناسب با ژنراتور، با ایستاتجهیز تماس بگیرید.
