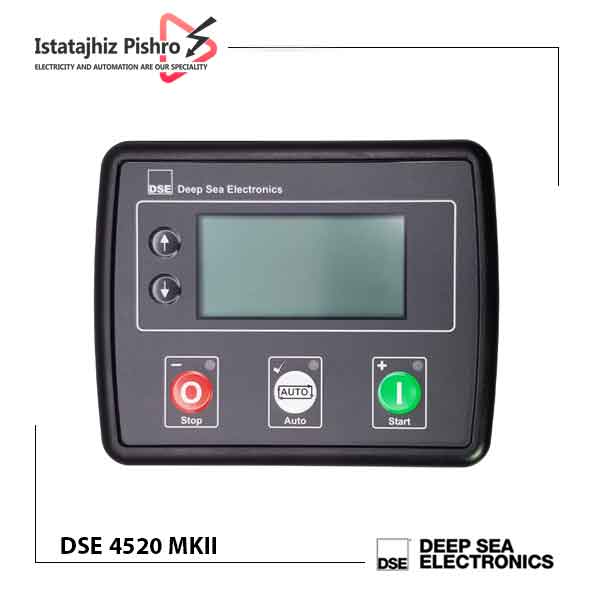

برد کنترل Deep Sea Electronics (DSE) 4520 یک ماژول کنترل و حفاظت برای دیزل ژنراتور است که وظیفه اصلی آن نظارت بر برق شهر و ژنراتور، و همچنین مدیریت فرآیند استارت و توقف ژنراتور را بر عهده دارد. این برد دیزل ژنراتور به دلیل کیفیت ساخت بالا و قابلیت‌های پیشرفته خود، به یکی از پرمصرف‌ترین بردها در ژنراتورهای اضطراری تبدیل شده است.

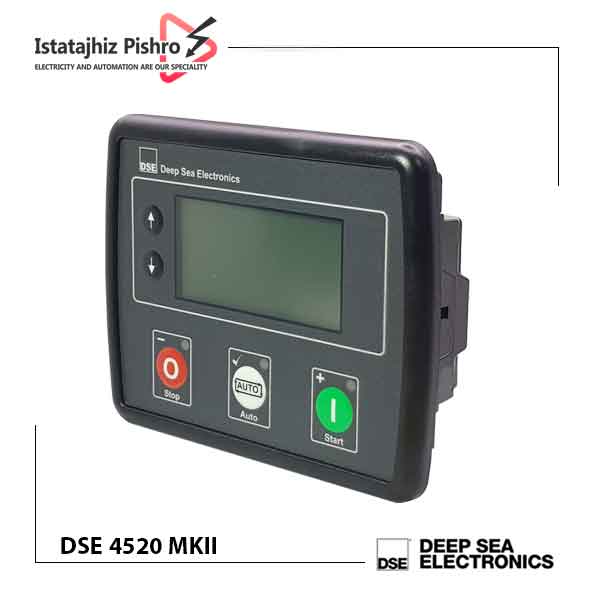

مشخصات فنی دیپسی 4520
- عملکرد: این برد قابلیت کنترل اتوماتیک (AMF) را دارد، به این معنی که در صورت قطعی برق شهر، به صورت خودکار ژنراتور را روشن می‌کند و پس از بازگشت برق شهر، آن را خاموش می‌کند. همچنین، از حالت استارت دستی و ریموت (از راه دور) نیز پشتیبانی می‌کند.
- پشتیبانی از موتور: DSE 4520 می‌تواند با طیف گسترده‌ای از موتورها، از جمله موتورهای دارای ECU با پروتکل ارتباطی CAN Bus (J1939) کار کند.
- مانیتورینگ و حفاظت: این برد به طور مداوم پارامترهای مهمی مانند ولتاژ، فرکانس، جریان، توان (kW, kVA)، دور موتور، فشار روغن، دمای آب و سطح سوخت را پایش می‌کند و در صورت بروز خطا، آلارم‌های لازم را نمایش می‌دهد و اقدامات حفاظتی را انجام می‌دهد.
- صفحه نمایش: دارای یک صفحه نمایش LCD گرافیکی بزرگ و دکمه‌های ناوبری کاربرپسند است که امکان تنظیم و مشاهده پارامترها را فراهم می‌کند.
- ورودی و خروجی: مجهز به ورودی‌ها و خروجی‌های دیجیتال و آنالوگ قابل برنامه‌ریزی است که امکان اتصال سنسورها و کنترل سایر تجهیزات را فراهم می‌کند.
- ابعاد کلی برد: 140 میلی‌متر (طول) × 113 میلی‌متر (عرض) × 43 میلی‌متر (عمق)
- ابعاد برش تابلو (Panel Cutout): 118 میلی‌متر (طول) × 92 میلی‌متر (عرض)
همچنین، وزن این برد حدود 0.26 کیلوگرم است. این ابعاد جمع و جور باعث میشود که بتوان آن را به راحتی در پنل‌های کنترل دیزل ژنراتور نصب کرد.
کاربردها و مزایا
دیپسی 4520 به دلیل توانایی خود در کارکرد قابل اعتماد در شرایط محیطی سخت (مانند دما و رطوبت بالا) و قیمت مناسب، در کاربردهای مختلفی از جمله بیمارستان‌ها، مراکز داده، مجتمع‌های اداری، و کارگاه‌های صنعتی که نیاز به برق اضطراری پایدار دارند، مورد استفاده قرار می‌گیرد.
تفاوت با مدل‌های دیگر
تفاوت اصلی DSE 4520 با مدل DSE 4510 در قابلیت ATS (Auto Transfer Switch) است. در حالی که DSE 4510 فقط قابلیت استارت خودکار (Auto Start) دارد، مدل DSE 4520 می‌تواند به صورت اتوماتیک بین برق شهر و ژنراتور سوئیچ کند و یک سیستم برق اضطراری کامل را فراهم نماید.

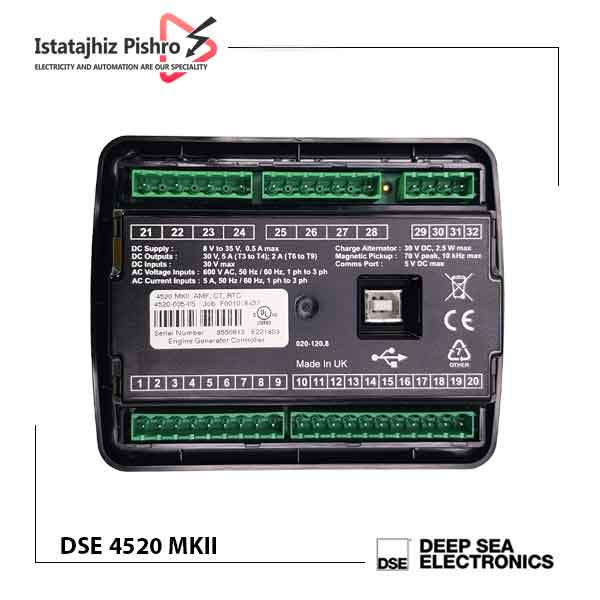

مشخصات سخت افزاری برد دیپسی DSE4520
برد کنترل DSE4520 از برند دیپسی دارای مشخصات سخت‌افزاری کاملی برای مدیریت و حفاظت از دیزل ژنراتور است. این مشخصات شامل موارد زیر میشود:
تغذیه و مصرف انرژی
- ولتاژ ورودی: ۸ تا ۳۵ ولت DC.
- مقاومت در برابر افت ولتاژ: برد می‌تواند افت ولتاژ تا ۰ ولت را به مدت ۵۰ میلی‌ثانیه تحمل کند.
- حداکثر جریان مصرفی:
- در حالت کار: ۸۵ میلی‌آمپر در ۱۲ ولت و ۹۶ میلی‌آمپر در ۲۴ ولت.
- در حالت آماده به کار: ۵۱ میلی‌آمپر در ۱۲ ولت و ۴۷ میلی‌آمپر در ۲۴ ولت.
- در حالت استند بای: ۳۵ میلی‌آمپر در ۱۲ ولت و ۳۲ میلی‌آمپر در ۲۴ ولت.
ورودی‌ها و خروجی‌ها
- خروجی‌های اصلی: دو خروجی ۱۰ آمپر (کوتاه‌مدت) و ۵ آمپر (مداوم) برای سوخت و استارت که قابل برنامه‌ریزی هستند.
- خروجی‌های کمکی: چهار خروجی کمکی قابل برنامه‌ریزی ۲ آمپر DC.
- ورودی‌های دیجیتال: چهار ورودی دیجیتال قابل برنامه‌ریزی.
- ورودی‌های آنالوگ/دیجیتال: سه ورودی که می‌توانند به صورت آنالوگ یا دیجیتال پیکربندی شوند.
- پورت‌های ارتباطی: دارای پورت USB برای اتصال به کامپیوتر و برنامه‌ریزی با نرم‌افزار DSE Configuration Suite.
پایش ژنراتور و برق شهر
- محدوده ولتاژ ورودی:
- ۱۵ تا ۴۱۵ ولت AC (فاز به نول).
- ۲۶ تا ۷۱۹ ولت AC (فاز به فاز).
- محدوده فرکانس: ۳.۵ تا ۷۵ هرتز.
- ورودی‌های جریان: برای اندازه‌گیری جریان ژنراتور و بار.
ابعاد و شرایط محیطی
- ابعاد کلی: ۱۴۰ میلی‌متر × ۱۱۳ میلی‌متر × ۴۳ میلی‌متر.
- ابعاد برش تابلو: ۱۱۸ میلی‌متر × ۹۲ میلی‌متر.
- وزن: ۰.۲۶ کیلوگرم.
- محدوده دمای کاری: از ۳۰- تا ۷۰+ درجه سانتی‌گراد.
نرم افزار برنامه ریزی برد DSE 4520 چیست؟
نرم‌افزار برنامه‌ریزی برد DSE 4520، DSE Configuration Suite نام دارد. این نرم‌افزار به مهندسین و تکنسین‌ها اجازه می‌دهد تا با اتصال برد کنترل به کامپیوتر از طریق کابل USB، تنظیمات مختلفی مانند پارامترهای موتور، حفاظت‌ها، زمان‌بندی‌ها، ورودی‌ها و خروجی‌های قابل برنامه‌ریزی و… را پیکربندی کنند.
ویژگی‌های اصلی نرم‌افزار
- رابط کاربری: این نرم‌افزار یک رابط کاربری بصری دارد که تنظیمات را برای کاربران آسان‌تر می‌کند.
- پشتیبانی از مدل‌های مختلف: DSE Configuration Suite با طیف گسترده‌ای از بردهای Deep Sea Electronics، از جمله سری ۴۵۰۰، ۷۰۰۰، و ۸۰۰۰ سازگار است.
- مانیتورینگ لحظه‌ای (SCADA): این نرم‌افزار قابلیت نمایش پارامترهای موتور و ژنراتور را به صورت لحظه‌ای روی کامپیوتر فراهم می‌کند که برای عیب‌یابی و نظارت بسیار مفید است.
- قابلیت ذخیره و بارگذاری تنظیمات: می‌توانید تنظیمات پیکربندی شده را ذخیره کرده و در آینده روی بردهای دیگر بارگذاری کنید، که این امر به تسریع فرآیند نصب و راه‌اندازی کمک می‌کند.
- تشخیص خطا: نرم‌افزار آلارم‌های ECU موتور را نمایش می‌دهد و امکان عیب‌یابی دقیق را فراهم می‌آورد.

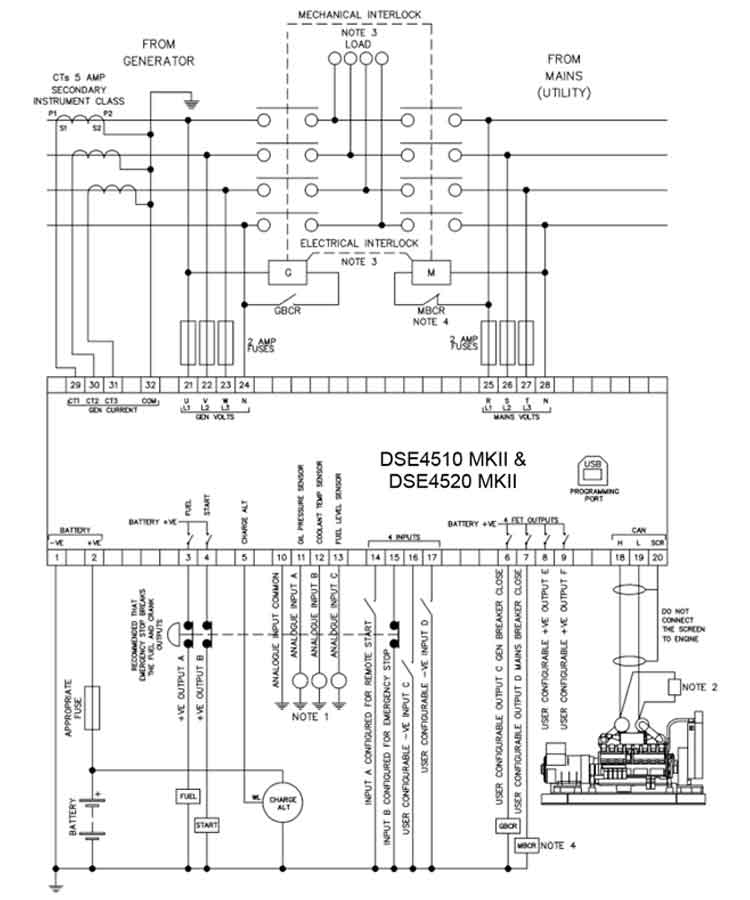

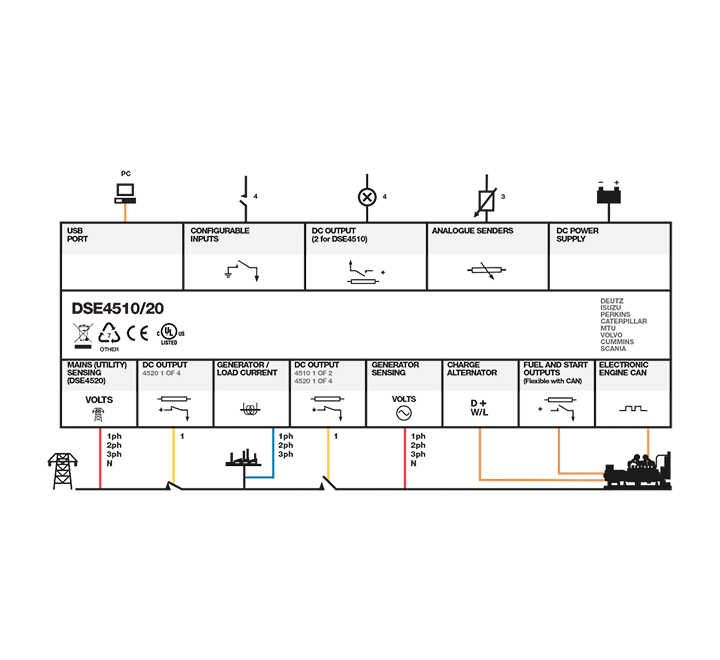

مدار سیم بندی برد دیپسی 4520
برد DSE4520 کدام ECU ها را ساپورت می کند ؟
برد کنترل DSE4520 از طریق پروتکل ارتباطی CAN Bus (J1939) با ECU های الکترونیکی موتورهای دیزل ارتباط برقرار می‌کند. این پروتکل یک استاندارد صنعتی است که توسط اکثر تولیدکنندگان بزرگ موتور برای تبادل اطلاعات استفاده میشود.
برخی از ECU های پشتیبانی‌شده
DSE4520 قادر به ارتباط با ECUهای موتورهای مختلف از برندهای معتبر جهانی است. برخی از این برندها عبارتند از:
- Caterpillar
- Cummins
- Detroit Diesel
- Deutz
- MTU
- Perkins
- John Deere
- Volvo
- Yanmar
این برد، با استفاده از پروتکل J1939، اطلاعات حیاتی موتور مانند دور موتور (RPM)، فشار روغن، دمای آب، و کدهای خطا را مستقیماً از ECU دریافت می‌کند. این قابلیت باعث میشود که نیاز به سنسورهای مجزا برای هر پارامتر کاهش یابد و نظارت دقیق‌تر و جامع‌تری بر عملکرد موتور فراهم شود.
نکات مهم برای اتصال برد کنترل دیپسی به ECU موتور
- برای اتصال DSE4520 به ECU موتور، نیاز به کابل CAN Bus با ترمینال‌های مناسب دارید.
- تنظیمات مربوط به نوع موتور و پروتکل ارتباطی باید در نرم‌افزار DSE Configuration Suite پیکربندی شود تا برد بتواند به درستی با ECU ارتباط برقرار کند.
- پشتیبانی از ECUها ممکن است بین نسخه‌های مختلف (مانند MKII) متفاوت باشد، بنابراین همیشه به دفترچه راهنمای محصول برای جزئیات دقیق مراجعه کنید.
برد کنترل DSE 4520 چه حفاظت هایی را از دیزل انجام می دهد ؟
برد کنترل DSE 4520 یک سیستم حفاظتی جامع برای دیزل ژنراتور فراهم می‌کند که شامل حفاظت‌های مربوط به موتور و ژنراتور میشود. این حفاظت‌ها به منظور جلوگیری از آسیب دیدن تجهیزات در شرایط غیرعادی طراحی شده‌اند.
حفاظت‌های موتور دیزل
برد DSE 4520 به طور پیوسته پارامترهای حیاتی موتور را پایش می‌کند و در صورت بروز خطا، اقدامات لازم را انجام می‌دهد. این حفاظت‌ها شامل موارد زیر است:
- فشار روغن پایین (Low Oil Pressure): در صورت افت فشار روغن از یک مقدار مشخص، برد به عنوان یک خطای مهم (Shutdown) عمل کرده و موتور را خاموش می‌کند تا از آسیب جدی به آن جلوگیری شود.
- دمای آب بالا (High Coolant Temperature): اگر دمای مایع خنک‌کننده موتور از حد مجاز فراتر رود، برد ابتدا یک هشدار (Warning) و سپس یک آلارم خاموشی (Shutdown) صادر می‌کند.
- سرعت غیرمجاز (Overspeed): در صورت افزایش دور موتور از حد تعیین‌شده، برد فوراً موتور را خاموش می‌کند.
- سرعت پایین (Underspeed): اگر دور موتور در حین کارکرد از حد مجاز پایین‌تر بیاید، این حالت به عنوان یک خطا تلقی شده و برد موتور را خاموش می‌کند.
- سطح سوخت پایین (Low Fuel Level): این برد می‌تواند سطح سوخت را پایش کرده و در صورت افت آن به زیر یک مقدار مشخص، یک هشدار صادر کند.
- خرابی شارژر باتری (Charge Alternator Failure): برد به طور خودکار ولتاژ خروجی دینام شارژر باتری را بررسی می‌کند و در صورت خرابی، یک هشدار اعلام می‌کند.
- عدم استارت (Fail to Start): اگر موتور پس از چند بار تلاش نتواند روشن شود، برد یک خطای “Fail to Start” را ثبت می‌کند.
حفاظت‌های ژنراتور
علاوه بر حفاظت‌های موتور، DSE 4520 از ژنراتور نیز در برابر مشکلات الکتریکی محافظت می‌کند:
- اضافه ولتاژ و افت ولتاژ (Over/Under Voltage): برد ولتاژ خروجی ژنراتور را پایش می‌کند و اگر از محدوده مجاز خارج شود، آلارم‌های لازم را صادر و خروجی را قطع می‌کند.
- فرکانس بالا و پایین (Over/Under Frequency): در صورت تغییر فرکانس خروجی ژنراتور از حد مجاز، برد اقدام به خاموشی یا قطع خروجی می‌کند.
- اضافه جریان (Over Current): برد می‌تواند جریان خروجی ژنراتور را اندازه‌گیری کند و در صورت اضافه بار، آلارم صادر کرده و خروجی را قطع کند.
- توان غیر مجاز (Over kW): در صورت افزایش توان خروجی ژنراتور از حد مجاز، برد می‌تواند ژنراتور را خاموش کند.
برد DSE 4520 علاوه بر قابلیت‌های فوق، از طریق پروتکل CAN Bus (J1939) می‌تواند به ECU موتور متصل شود و اطلاعات و کدهای خطای دقیق‌تری را مستقیماً از ECU دریافت و نمایش دهد، که این امر عیب‌یابی را بسیار ساده‌تر می‌کند.
روش خرید و ارسال
با خرید برد کنترل دیپسی DSE 4520 از ایستا تجهیز پیشرو ، از گارانتی و خدمات پس از فروش ما بهره مند می شوید. متخصصان ما از شنبه تا پنج شنبه و از ساعت 9 صبح تا 5 عصر آماده پاسخگویی به مشتریان می باشند.
جهت ارتباط با همکاران ما با شماره های 02133988303 ، 021339883040 و 09028137383 می توانید در ارتباط باشید .
متخصصان ما از خرید تا نصب کامل در کنار شما جهت انتخاب صحیح و خدمات پس از فروش هستند.
ایستا تجهیز امکان ارسال بار مشتریان خود به توسط انواع روش های پست از جمله تیپاکس و باربری را دارد و در تمام روز های هفته بسته شما را به تمامی نقاط ایران ارسال خواهد کرد تا در کمترین زمان ممکن، کالا، به دست شما برسد.
متخصصان ما از خرید تا نصب کامل در کنار شما جهت انتخاب صحیح و خدمات پس از فروش هستند.
ایستا تجهیز امکان ارسال بار مشتریان خود به توسط انواع روش های پست از جمله تیپاکس و باربری را دارد و در تمام روز های هفته بسته شما را به تمامی نقاط ایران ارسال خواهد کرد تا در کمترین زمان ممکن، کالا، به دست شما برسد.
- پشتیبانی کامل از اتو استارت و AMF
- امکانات حفاظتی گسترده برای موتور و ژنراتور
- کیفیت ساخت بالا و دوام خوب
- قابلیت ارتباطی مناسب (RS485 – Modbus)
- فاقد صفحه‌نمایش رنگی
- امکانات شبکه و مانیتورینگ اینترنتی محدود نسبت به مدل‌های بالاتر
- نیاز به پیکربندی دقیق برای کارکرد ایده آل
- قیمت بالاتر نسبت به مدل های اقتصادی تر DSE
