برد کنترل دیزل ژنراتور دیپسی

برد کنترل دیزل ژنراتور دیپسی یا Deep Sea Electronics (DSE) یک کنترلر الکترونیکی برای مدیریت عملکرد موتور، آلترناتور و در مدل‌ های پیشرفته‌ تر، سیستم برق شهر و ژنراتور است. این برد کنترل دیزل ژنراتور در تابلو کنترل دیزل ژنراتور نصب می‌ شوند و بر اساس مدل می‌ توانند وظایفی مانند استارت و توقف موتور، پایش پارامترهای موتور و ژنراتور، تشخیص خطا، حفاظت، کنترل برق شهر و مدیریت انتقال بار را انجام دهند.

بنابراین اصطلاح برد دیزل ژنراتور برای تمام مدل‌ های DSE به یک معنی نیست. برخی مدل‌ ها برای Auto Start طراحی شده‌ اند، برخی قابلیت AMF / Auto Mains Failure دارند و مدل‌ های خانواده 86xx برای کاربردهای پیچیده‌ تر مانند Synchronising، Load Sharing و Auto Transfer Switch مورد استفاده قرار می‌ گیرند. خود شرکت DSE نیز محصولات این خانواده را در گروه‌ های مختلف کنترلرهای ژنراتور، سنکرون و تقسیم بار دسته‌ بندی می‌ کند.

در این صفحه می‌ توانید برای خرید برد دیپسی و انتخاب مدل مناسب، مشخصات و تفاوت سری‌های مختلف را بررسی کنید. نکته مهم این است که انتخاب کنترلر نباید صرفاً بر اساس ظاهر برد یا تعداد ورودی و خروجی انجام شود؛ نوع موتور، ساختار تابلو، نحوه انتقال بار، نیاز به ارتباطات و نوع کنترل مورد انتظار نیز باید بررسی شود.

چه زمانی استفاده از کنترلر DSE منطقی است؟

در یک تابلو ساده ممکن است تنها به قابلیت استارت و توقف موتور و نمایش چند پارامتر نیاز داشته باشید. در این شرایط یک کنترلر ساده‌ تر می‌ تواند کافی باشد. اما در تابلوهایی که استارت اتوماتیک، مانیتورینگ برق شهر، حفاظت موتور، ارتباط با سیستم مانیتورینگ، کنترل ATS یا سنکرون کردن چند ژنراتور مطرح است، باید از مدلی استفاده شود که این قابلیت‌ ها را به صورت رسمی پشتیبانی کند.

برای مثال، DSE7320 MKII یک کنترلر Auto Mains Failure برای کاربردهای تک ژنراتور است و امکان پایش برق شهر و ژنراتور و مدیریت استارت و توقف خودکار را دارد. در مقابل، DSE8660 MKII برای کاربردهای پیشرفته‌ تر در حوزه انتقال خودکار، برق شهر و سیستم‌ های سنکرون و Load Sharing طراحی شده است.

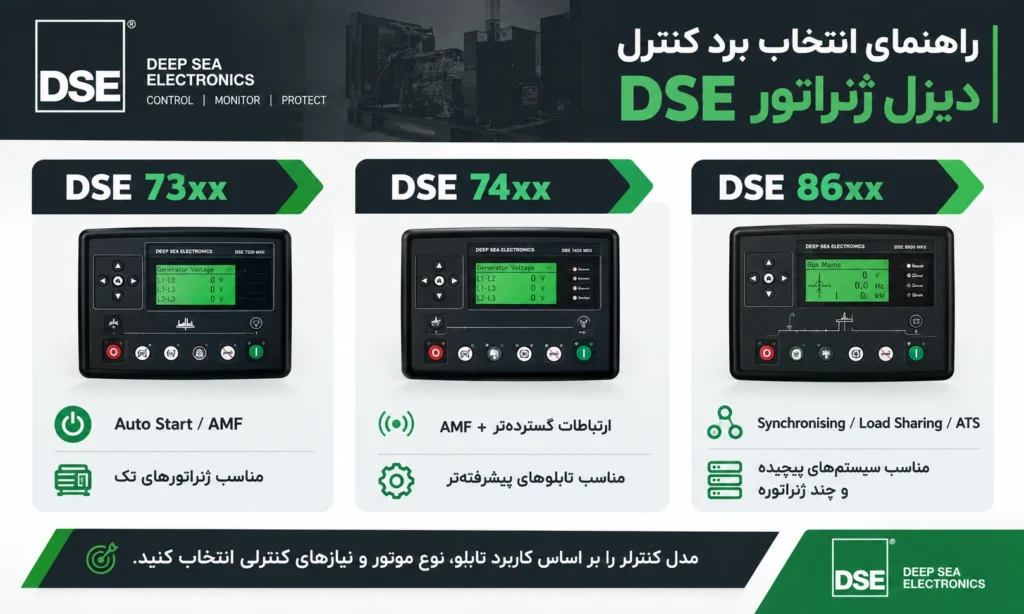

انواع برد کنترل دیپسی

یکی از نکات مهم هنگام بررسی انواع برد برند دیپسی این است که شماره مدل، مستقیماً نوع کاربرد کنترلر را مشخص می‌کند. در خانواده DSE، سری‌ های مختلف برای سطح متفاوتی از کنترل و اتوماسیون طراحی شده‌ اند.

سری DSE 73xx؛ کنترل و AMF برای ژنراتورهای تک

مدل‌ هایی مانند DSE7310 MKII و DSE7320 MKII در خانواده کنترلرهای تک ژنراتور قرار می‌ گیرند. DSE7310 در رده Auto Start و DSE7320 در رده Auto Mains Failure قرار دارد. فهرست رسمی DSE نیز این دو مدل را به همین شکل معرفی می‌ کند.

در DSE7320 MKII، کنترلر می‌ تواند وضعیت برق شهر و ژنراتور را پایش کرده و در صورت شرایط تعریف شده، فرآیند استارت و توقف ژنراتور و انتقال بار را مدیریت کند. این مدل همچنین از ارتباطات و توسعه ورودی/خروجی از طریق DSENet پشتیبانی می‌ کند.

سری DSE 74xx؛ کنترل پیشرفته‌ تر تک ژنراتور

مدل DSE7410 MKII و DSE7420 MKII نیز برای کنترل ژنراتورهای تک طراحی شده‌ اند، اما مجموعه امکانات و قابلیت‌های ارتباطی و برنامه‌ ریزی آن‌ ها گسترده‌ تر است.

برای نمونه، DSE7420 MKII علاوه بر مانیتورینگ پارامترهای موتور و برق شهر، دارای USB، RS232، RS485، Ethernet و رابط DSENet برای توسعه سیستم است و امکان استفاده با موتورهای دارای CAN و همچنین سیستم‌ های مبتنی بر Magnetic Pickup / Alternator Sensing را دارد.

سری DSE 86xx؛ سنکرون، Load Sharing و انتقال خودکار

وقتی پروژه از یک ژنراتور ساده فراتر می‌ رود و موضوعاتی مانند سنکرون کردن ژنراتورها، Load Sharing، کنترل چند منبع یا هماهنگی با برق شهر مطرح است، باید سراغ خانواده‌ های تخصصی‌ تر DSE رفت.

برای مثال، DSE8660 MKII برای کنترل ATS و برق شهر طراحی شده و می‌ تواند با کنترلرهای سنکرون مانند DSE8610 MKII در سیستم‌ های تک یا چند ژنراتوره کار کند. DSE برای این خانواده قابلیت‌ هایی مانند ارتباط RS232، RS485 و Ethernet، ثبت رویداد ها و تنظیم توالی‌ ها و آلارم‌ ها از طریق نرم افزار Configuration Suite را مستند کرده است.

بنابراین نمی‌ توان گفت یک مدل مانند DSE7420 یا DSE8660 صرفاً نسخه قوی‌ تر مدل دیگر است؛ کارکرد و معماری سیستم در انتخاب آن‌ ها اهمیت اساسی دارد.

برای انتخاب برد کنترل ژنراتور به چه پارامترهایی توجه کنیم؟

انتخاب برد کنترل دیزل ژنراتور بهتر است از روی نیاز واقعی تابلو انجام شود، نه صرفاً بر اساس قیمت برد دیپسی یا معروف بودن یک مدل.

1. نوع عملکرد مورد نیاز

ابتدا مشخص کنید کنترلر باید چه کاری انجام دهد:

• Auto Start برای استارت و توقف خودکار ژنراتور
• AMF برای تشخیص وضعیت برق شهر و مدیریت عملکرد ژنراتور
• کنترل دستی و اتوماتیک
• کنترل ATS
• Synchronising
• Load Sharing
• کنترل یک ژنراتور یا چند ژنراتور

این مرحله می‌ تواند تعداد زیادی از مدل‌ های نامناسب را از همان ابتدا حذف کند.

2. نوع موتور و روش دریافت اطلاعات

سازگاری کنترلر با موتور اهمیت زیادی دارد. بعضی کنترلرها می‌توانند اطلاعات موتورهای دارای CAN ECU را دریافت کنند و برخی کاربردها به ورودی‌ های سنسوری یا Magnetic Pickup متکی هستند.

برای نمونه، DSE7420 MKII طبق مستندات سازنده با موتورهای الکترونیکی CAN و موتورهایی که از Magnetic Pickup / Alternator Sensing استفاده می‌ کنند، سازگار است.

بنابراین قبل از خرید برد کنترل دیپسی، مدل موتور و نوع سیگنال‌ های موجود در تابلو را بررسی کنید.

3. ولتاژ سیستم DC

ولتاژ تغذیه کنترلر باید با سیستم DC تابلو سازگار باشد. در مدل‌ هایی مانند DSE7320 MKII، محدوده تغذیه DC برابر 8 تا 35 ولت پیوسته اعلام شده است؛ بنابراین می‌ تواند در سیستم‌ های 12 و 24 ولتی مورد استفاده قرار گیرد، اما همیشه باید دیتاشیت همان مدل بررسی شود.

4. ورودی‌ ها و خروجی‌ ها

تعداد و نوع ورودی و خروجی فقط زمانی اهمیت دارد که با سیم بندی واقعی تابلو مطابقت داشته باشد.

بررسی کنید کنترلر برای موارد مورد نیاز شما ورودی یا خروجی مناسب دارد؛ مانند:

• فشار روغن
• دمای موتور
• سطح سوخت
• وضعیت شارژ
• فرمان استارت
• شیر سوخت
• گرمکن
• آلارم‌ ها
• فرمان کنتاکتور یا بریکر
• ورودی Remote Start

اگر ورودی یا خروجی کافی نباشد، در برخی خانواده‌ های DSE می‌ توان از ماژول‌ های توسعه DSENet استفاده کرد. خود DSE برای مدل‌ هایی مانند DSE7320 MKII و DSE7420 MKII پشتیبانی از DSENet و ماژول‌ های توسعه را مستند کرده است.

5. نیاز به ارتباطات و مانیتورینگ

اگر پروژه به مانیتورینگ از راه دور یا ارتباط با BMS/SCADA نیاز دارد، پورت‌ های ارتباطی و پروتکل‌ های پشتیبانی شده اهمیت پیدا می‌ کنند.

برای نمونه، DSE7420 MKII دارای USB، RS232، RS485 و Ethernet است و DSE8660 MKII نیز برای کنترل و مانیتورینگ از راه دور از ارتباطات RS232، RS485 و Ethernet پشتیبانی می‌ کند.

6. ابعاد و Cut-out تابلو

در تعویض یک کنترلر قدیمی با مدل جدید، تنها سازگاری الکتریکی مهم نیست. ابعاد بدنه و اندازه محل برش تابلو نیز باید بررسی شود.

برای مثال، DSE7320 قدیمی و برخی مدل‌ های نسل جدید دارای ابعاد و Cut-out مشخصی هستند و خود DSE در مستندات جایگزینی محصولات قدیمی، موضوع یکسان بودن یا نبودن Cut-out را برای مدل‌ های مختلف مشخص کرده است.

تفاوت مدل‌ ها فقط در شماره آن‌ ها نیست

یکی از اشتباهات رایج هنگام انتخاب برد کنترل دیزل ژنراتور دیپسی این است که کاربر تصور کند مدل‌های 7320، 7420 و 8660 صرفاً از نظر تعداد امکانات با هم تفاوت دارند.

در واقع این مدل‌ ها برای معماری‌ های متفاوت سیستم طراحی شده‌ اند.

مدل DSE7320 MKII برای کاربردهای Auto Mains Failure در سیستم‌ های تک ژنراتور مناسب است و قابلیت مانیتورینگ برق شهر و ژنراتور و کنترل استارت/توقف را ارائه می‌ کند.

مدل DSE7420 MKII نیز در رده کنترلرهای AMF تک ژنراتور قرار دارد، اما امکانات ارتباطی، ورودی/خروجی و قابلیت‌ های برنامه‌ ریزی گسترده‌ تری ارائه می‌ کند.

مدل DSE8660 MKII اساساً برای معماری متفاوتی طراحی شده و در حوزه ATS، برق شهر، سنکرون و Load Sharing قرار می‌گیرد. این مدل می‌ تواند در کنار کنترلرهای DSE8610 MKII در سیستم‌ های پیچیده‌ تر استفاده شود.

در نتیجه اگر هدف شما تعویض برد قدیمی است، شماره مدل کنترلر قبلی، نسخه MKI یا MKII، Cut-out، کانکتورها و فایل تنظیمات باید قبل از سفارش بررسی شود. DSE برای تعدادی از کنترلرهای قدیمی، مدل‌ های جایگزین رسمی معرفی کرده است؛ برای مثال DSE7320 قدیمی با DSE7320 MKII و DSE7420 قدیمی با DSE7420 MKII جایگزین شده‌ اند.

هنگام خرید برد دیپسی چه نکات فنی را بررسی کنیم؟

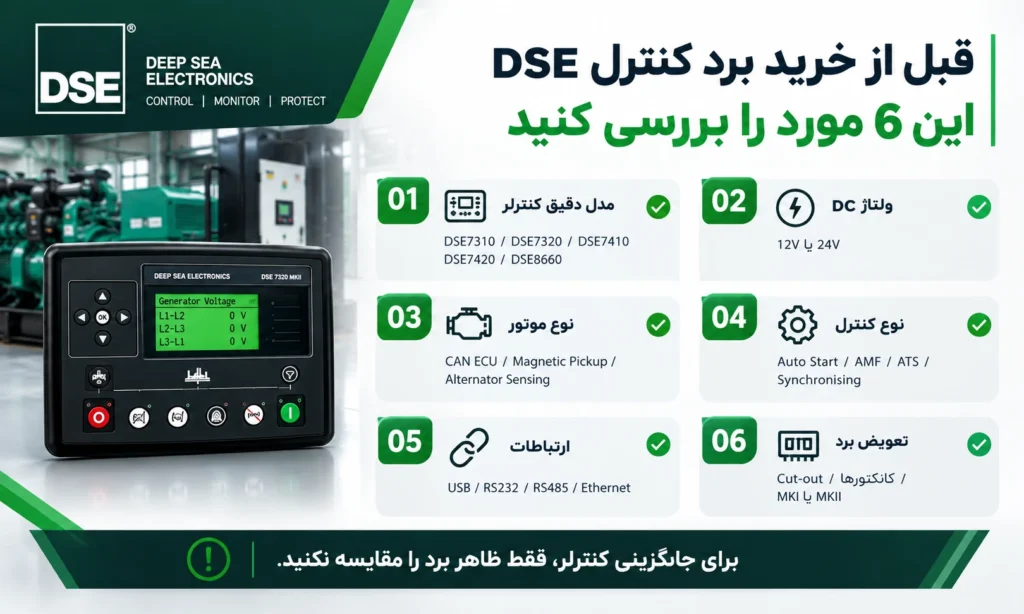

اگر برای تعمیر یا ساخت تابلو به دنبال برد کنترل ژنراتور هستید، بهتر است قبل از ثبت سفارش اطلاعات زیر را آماده داشته باشید:

1. مدل دقیق کنترلر مورد نظر یا کنترلر قبلی را از روی پلاک بخوانید.
2. مشخص کنید کنترلر برای یک ژنراتور است یا سیستم چند ژنراتوره.
3. ولتاژ DC تابلو را مشخص کنید.
4. مدل موتور و نوع ECU یا سنسورهای آن را بررسی کنید.
5. نقشه سیم بندی و ترمینال‌ های کنترلر قبلی را در اختیار داشته باشید.
6. تعداد ورودی‌ ها و خروجی‌ های مورد نیاز را مشخص کنید.
7. نیاز پروژه به AMF، ATS، Synchronising یا Load Sharing را تعیین کنید.
8. در صورت تعویض برد، ابعاد Cut-out و کانکتورها را بررسی کنید.
9. اگر برد قبلی برنامه‌ ریزی شده است، وضعیت Configuration و امکان انتقال تنظیمات را بررسی کنید.
10. نسخه دقیق مدل، از جمله MKI یا MKII را قبل از خرید مشخص کنید.

این موارد به ویژه برای سفارش پروژه‌ ای اهمیت دارند؛ زیرا شباهت ظاهری دو کنترلر به معنی سازگاری مستقیم آن‌ ها با یک تابلو نیست.

قیمت برد دیپسی به چه عواملی بستگی دارد؟

قیمت برد دیپسی را نمی‌ توان برای تمام مدل‌ ها یکسان در نظر گرفت. سری و مدل کنترلر، نسل محصول، امکانات ارتباطی، سطح اتوماسیون و وضعیت موجودی از عوامل مؤثر بر قیمت هستند.

به عنوان مثال، یک کنترلر Auto Start ساده را نمی‌ توان از نظر قیمت و قابلیت با کنترلری که برای ATS، سنکرون و Load Sharing طراحی شده مقایسه کرد. بنابراین برای دریافت قیمت برد کنترل دیزل ژنراتور بهتر است شماره دقیق مدل را اعلام کنید.

همچنین در مورد مدل‌ های قدیمی، باید مشخص شود که کالا به صورت نسخه اصلی، مدل جایگزین رسمی یا نسخه دیگری ارائه می‌ شود. اطلاعات رسمی DSE درباره جایگزینی مدل‌ های Legacy می‌ تواند در این مرحله مرجع مناسبی باشد.

خرید برد کنترل دیزل ژنراتور دیپسی از ایستا تجهیز

برای خرید برد دیپسی، به‌ خصوص زمانی که محصول برای تعویض یک کنترلر موجود یا اجرای پروژه تهیه می‌ شود، اعلام مدل دقیق کنترلر و کاربرد تابلو باعث می‌ شود استعلام فنی دقیق‌ تری انجام شود. برای تکمیل تابلو ژنراتور، در کنار کنترلر باید تجهیزات جانبی مانند شارژر باتری دیزل ژنراتور نیز متناسب با ولتاژ و ظرفیت سیستم انتخاب شوند. در پروژه‌ هایی که تجهیزات کنترلی از برند DSE انتخاب شده‌ اند، می‌ توان باتری شارژر دیپسی را نیز متناسب با ولتاژ سیستم باتری بررسی کرد.

ایستا تجهیز امکان سفارش آنلاین و تلفنی و خرید حضوری از فروشگاه برق صنعتی در لاله‌ زار تهران را فراهم می‌ کند و برای سفارش‌ های تعداد و پروژه‌ ای نیز می‌ توان قیمت و شرایط خرید را استعلام کرد. ارسال تجهیزات به سراسر کشور انجام می‌ شود.

قیمت تجهیزات وارداتی و برخی تجهیزات برق صنعتی ممکن است تحت تأثیر شرایط بازار تغییر کند؛ بنابراین برای مدل‌ هایی مانند DSE7320، DSE7420 یا DSE8660، قیمت روز را هنگام سفارش استعلام کنید.
