علت روشن نشدن دیزل ژنراتور چیست؟

تصور کنید برق اصلی کارخانه یا مجتمع قطع شده، صدای آژیر تابلو چنج‌ اور بلند می‌ شود، به سراغ تابلو می‌ روید و کلید دستی یا اتوماتیک برد کنترل دیزل ژنراتور را می‌ زنید؛ اما یا هیچ صدایی از موتور درنمی آید، یا موتور چند بار استارت میزند ولی روشن نمیشود و در نهایت با خطای کلافه‌ کننده Fail to Start روی صفحه نمایش روبه‌ رو میشوید!

استارت نخوردن دیزل ژنراتور از روی برد کنترلی کابوس رایج تکنسین‌ های برق و تأسیسات است. اما نگران نباشید؛ سیستم‌ های کنترل دیزل ژنراتور منطق بسیار منظمی دارند و اگر روش تست را مرحله‌ به‌ مرحله بلد باشید، زیر ۱۰ دقیقه عیب اصلی را شناسایی می‌کنید.

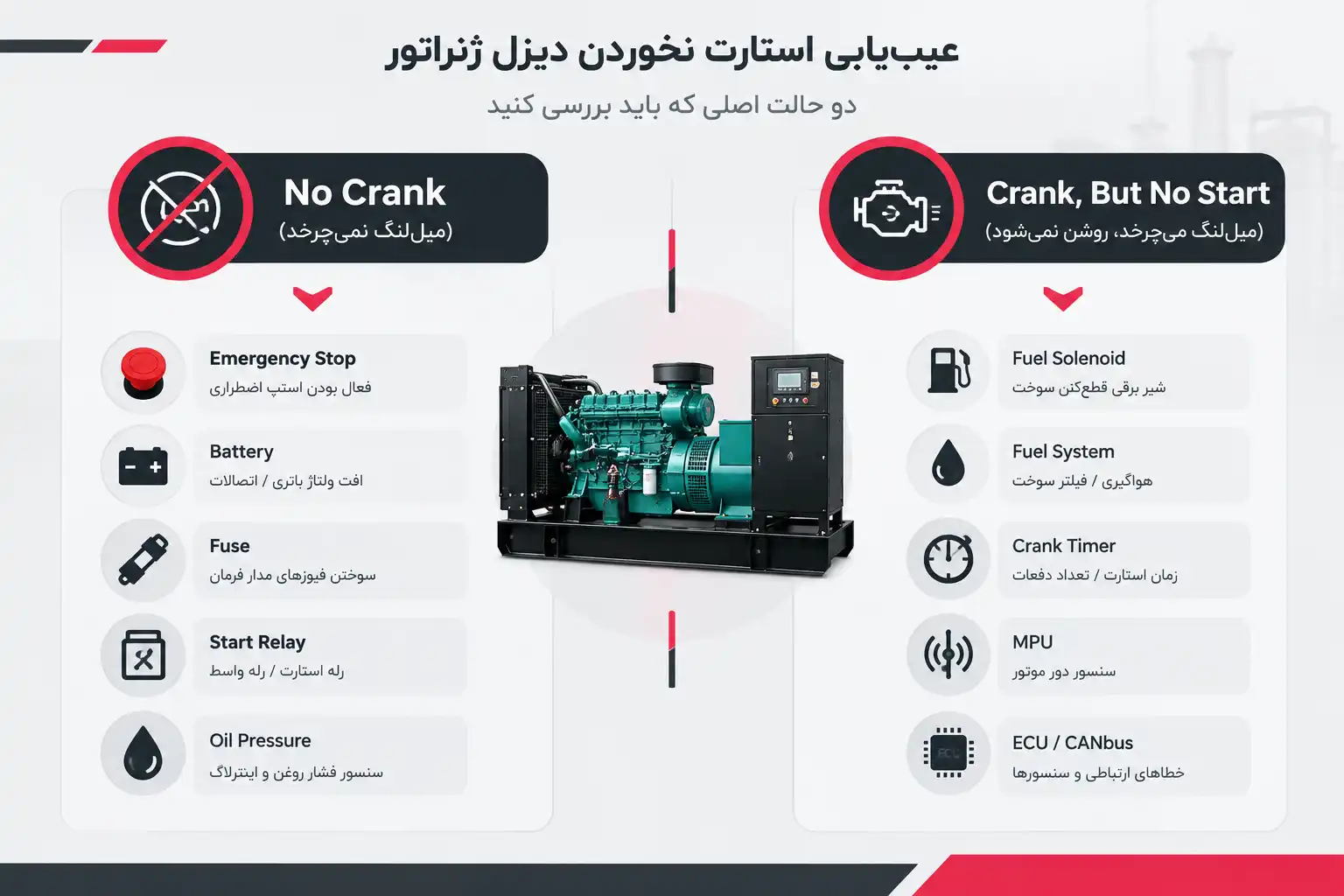

در این مقاله، مشکل را دقیقاً به دو بخش اساسی تقسیم می‌کنیم:

1. موتور اصلاً استارت نمی‌ زند و میل‌ لنگ نمیچرخد (No Crank)
2. موتور استارت می‌خورد ولی روشن نمی‌ شود (Crank, But No Start)


بخش اول: موتور اصلاً استارت نمی‌ زند

اگر دکمه Start دستی یا حالت Auto فعال است اما صدای چرخش استارتر را اصلاً نمی‌ شنوید، مشکل الکتریکی یا حفاظتی در مدار فرمان است.

۱. فعال بودن استپ اضطراری یا خطاهای قفل‌ کننده قبلی

بردهای کنترل دیزل ژنراتور طوری طراحی شده‌ اند که اگر کلید قارچی توقف اضطراری فشرده باشد یا حتی سیم‌ کشی ورودی آن قطع شده باشد (ورودی NC که باز شده)، بلافاصله مدار خروجی استارت را مسدود می‌ کنند.

• نحوه بررسی: روی صفحه نمایش را نگاه کنید؛ آیا علامت اخطار یا عبارت E-Stop / Emergency Stop چشمک میزند؟
• رفع مشکل: کلید قارچی را بچرخانید تا آزاد شود. دکمه Reset / Stop برد را بزنید تا خطاهای باقی‌ مانده از قبل (مثل Low Oil Pressure یا High Engine Temp که ریست نشده‌ اند) پاک شوند. اگر کلید سالم است، با مولتی‌ متر تست بوق بگیرید که سیگنال مثبت/منفی به ترمینال E-Stop برد برسد.

۲. افت ولتاژ شدید باتری زیر بار استارت (Crank Battery Drop)

خیلی از اوقات ولتاژ باتری در حالت ساکن ۲۴ یا ۱۲ ولت سالم به نظر می‌ رسد، اما به محض ارسال پالس استارت، به زیر ۹ یا ۱۰ ولت افت می‌کند. بردهای کنترلی مدرن دارای مدار تشخیص افت ولتاژ (Under Voltage Cut-off) هستند و برای جلوگیری از آسیب دیدن میکروکنترلر، استارت را متوقف کرده یا حتی برد یک‌ لحظه ریست می‌ شود.

• بررسی شارژر تابلویی: وضعیت شارژر اتوماتیک باتری تابلویی (Float Charger) را چک کنید. آیا ولتاژ شناور استاندارد (۱۳.۸V برای باتری ۱۲ ولت و ۲۷.۶V برای سیستم ۲۴ ولت) را تأمین می‌ کند؟
• آچارکشی سر باتری‌ها: سولفاته شدن سرباتری‌ ها مقاومت تماسی بالایی ایجاد می‌کند و جریان هجومی استارتر را مسدود می‌سازد.

تست سریع باتری پای تابلو:
پراپ های مولتی‌ متر را روی دو قطب باتری بگذارید و همزمان دکمه استارت را بزنید.
اگر ولتاژ ناگهان به کمتر از ۹.۵ ولت (در سیستم ۱۲) یا ۱۹ ولت (در سیستم ۲۴) افت کرد، باتری دشارژ شده یا صفحات داخلی آن از کار افتاده‌اند.

۳. نسوختن فیوزهای مدار فرمان DC و رله کمکی استارت (Slave Relay)

بردهای کنترلی مانند دیتاکام DKG-309 یا دیپ‌ سی DSE6120 خروجی رله‌ ای با جریان محدود (معمولاً ۱ تا ۱۰ آمپر) دارند. از آنجا که اتوماتیک استارت موتور جریان لحظه‌ ای بالایی (حدود ۲۰ تا ۴۰ آمپر) می‌ کشد، طراح تابلو باید حتماً یک رله شیشه‌ ای یا رله آمپر بالا (Slave Relay) سر راه قرار داده باشد.

• نحوه تست:
  1. سیم خروجی استارت برد (ترمینال Crank) را پیدا کنید و ببینید در لحظه استارت زدن، ولتاژ ۲۴V یا ۱۲V روی آن می‌ آید یا نه.
  2. اگر خروجی برد ولتاژ دارد ولی رله کمکی عمل نمی‌کند، بوبین رله یا فیوز شیشه‌ ای فرمان در تابلو سوخته است.
  3. اگر صدای «تق» رله کمکی می‌آید ولی استارتر نمی‌ چرخد، پلاتین‌ های داخلی رله خال زده‌ اند یا ترمینال ۵۰ روی اتوماتیک استارتر برق‌ دار نمی‌ شود.

۴. سنسور فشار روغن و شرط اولیه استارت

این یکی از فوت‌ وفن‌ های تجربی است که خیلی از تکنسین‌ ها از آن غافل می‌شوند! اکثر بردهای کنترلی (مانند دیپ‌ سی و دیتاکام) قبل از صدور فرمان استارت، به سنسور فشار روغن نگاه می‌کنند. اگر در حالت خاموشی موتور، سنسور به اشتباه فشار روغن نشان دهد (مثلاً به دلیل خرابی فشنگی روغن یا اتصالی سیم)، برد تصور می‌کند موتور از قبل روشن است و برای جلوگیری از خرد شدن دنده استارت روی فلایویل، اجازه استارت نمی‌دهد.

• رفع عیب: سوئیچ فشار روغن در حالت خاموش باید اتصال به بدنه (Close) باشد. اگر سیم آن قطع شده باشد، برد فرمان استارت را مسدود می‌کند.

بخش دوم: موتور استارت می‌خورد ولی روشن نمی‌شود

اگر میل‌ لنگ با سرعت مناسب می‌چرخد ولی احتراق اتفاق نمی‌ افتد و نهایتاً آلارم Fail to Start ظاهر می‌شود، عیب در مسیر سوخت‌ رسانی، سنسورهای فیدبک دور موتور یا تنظیمات تایمرهای برد است.

۱. شیر برقی قطع‌ کن سوخت

دیزل‌ ها برای روشن ماندن به باز بودن مسیر سوخت نیاز دارند. سیستم اغلب موتورها به صورت Energize to Run (ETR) است؛ یعنی باید برق دائم به بوبین شیر برقی سوخت برسد تا مسیر گازوئیل باز بماند.

• نحوه بررسی:
  • خروجی ترمینال Fuel روی برد کنترل را چک کنید؛ باید هم‌ زمان با استارت، ولتاژ تغذیه را روی این پورت داشته باشید.

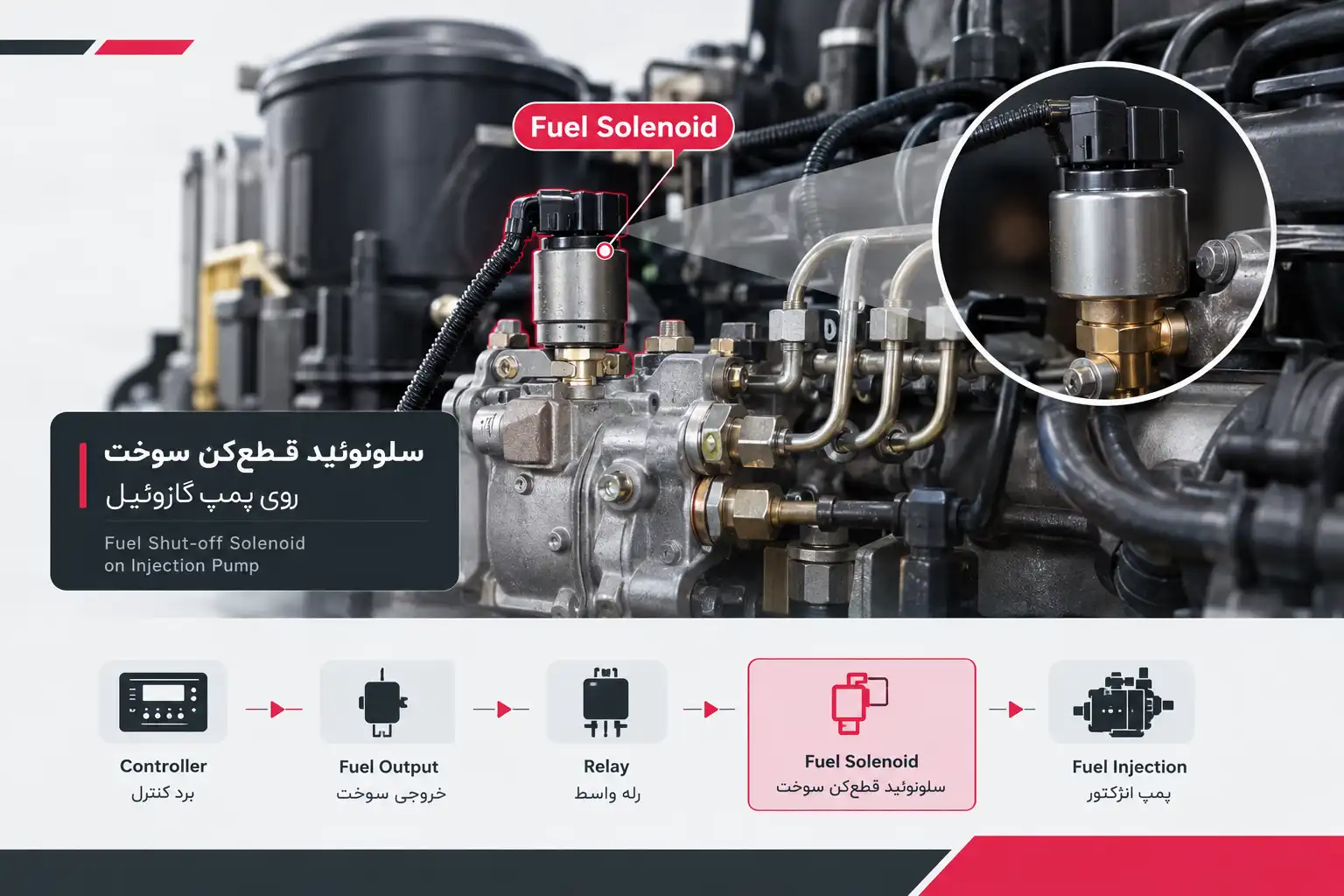

  • به صورت چشمی اهرم سلونوئید روی پمپ گازوئیل را بررسی کنید. آیا با استارت زدن، اهرم به سمت عقب کشیده می‌شود؟ اگر بوبین شیر سوخت سوخته باشد یا رله واسط سوخت در تابلو عمل نکند، موتور ساعت‌ ها استارت می‌خورد اما حتی یک قطره گازوئیل وارد سیلندرها نمی‌شود!

۲. هوا گرفتن مسیر گازوئیل یا کثیفی فیلتر سوخت

حتی اگر سیستم الکتریکی بی‌ نقص باشد، وجود یک حباب هوای کوچک در لوله‌ های متصل به پمپ انژکتور، مانع پاشش سوخت زیر فشار بالا می‌شود.

• رفع مشکل: با پمپ دستی (تلمبه دستی پیستونی) گازوئیل را پمپاژ کنید و با شل کردن پیچ هواگیری روی فیلتر گازوئیل و پمپ فارسونگاه، هوا را خارج کنید تا گازوئیل بدون کف و پیوسته بیرون بزند.

۳. تنظیمات تایمرها و دفعات مجاز استارت روی برد

در تنظیمات نرم‌افزاری بردها (مانند نرم‌افزار DSE Configuration Suite یا LiteEdit کومپ)، پارامترهایی به نام Crank Duration (زمان هر بار استارت) و Crank Rest Time (زمان استراحت بین استارت‌ها) و Crank Attempts (تعداد دفعات مجاز) وجود دارد.

• اشتباه رایج: اگر تکنسین قبلی زمان Crank Time را خیلی کوتاه (مثلاً ۲ تا ۳ ثانیه) تنظیم کرده باشد، در روزهای سرد موتور پیش از آنکه گرم شده و به تراکم لازم برای احتراق برسد، خاموش شده و برد سریعاً خطای Fail to Start می‌ دهد.
• تنظیم استاندارد: معمولاً زمان استارت را روی ۷ تا ۱۰ ثانیه و تعداد تلاش‌ها را روی ۳ الی ۴ بار قرار می‌دهند.

۴. سنسور دور موتور و تنظیمات قطع استارت

برد کنترل چگونه می‌ فهمد که موتور روشن شده تا دنده استارت را بیرون بکشد؟ از طریق یکی از سه ورودی زیر:

1. فرکانس ولتاژ خروجی ژنراتور (مثلاً رسیدن به فرکانس بالای ۲۰ هرتز یا ولتاژ بالای ۱۰۰ ولت AC)

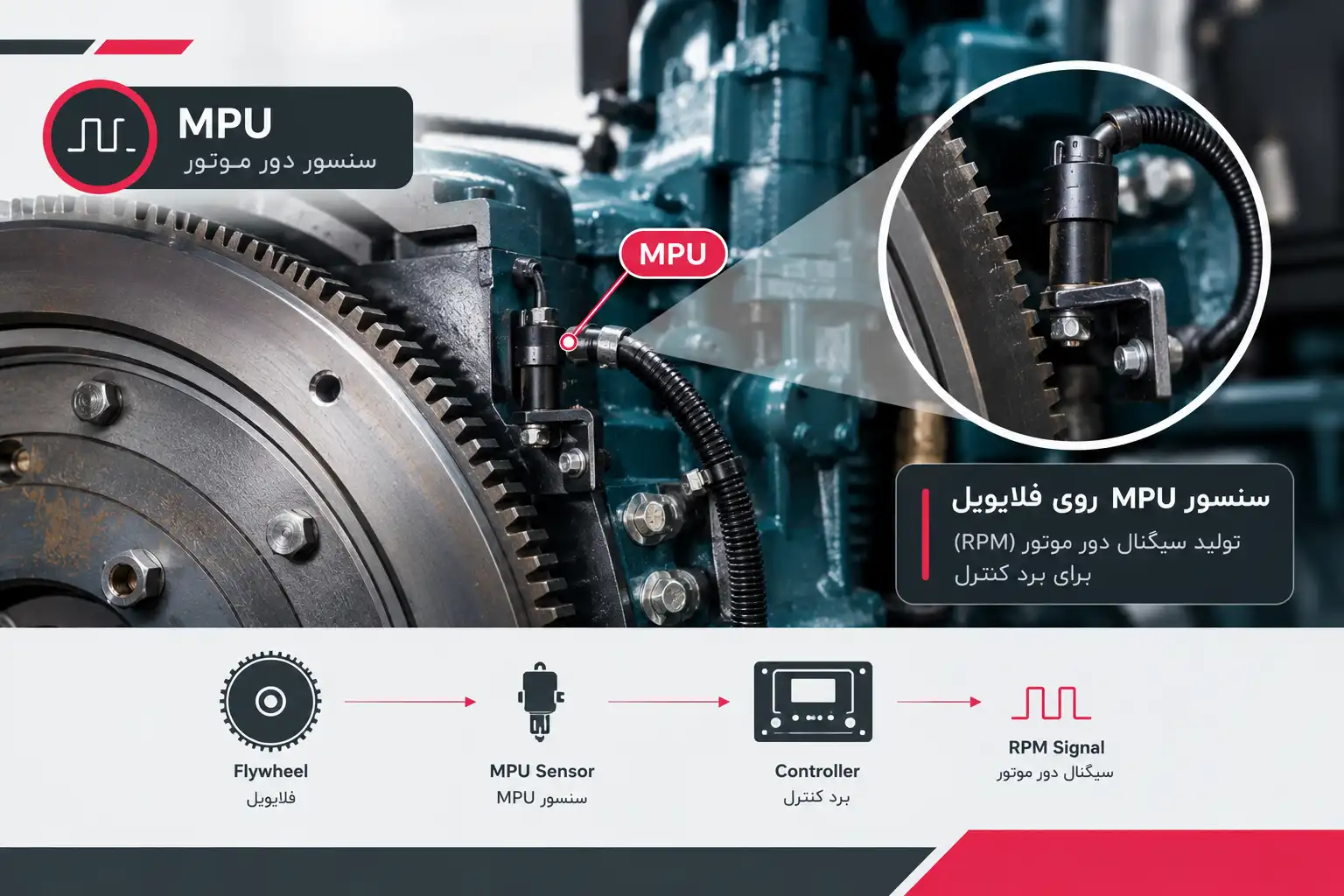

2. سنسور دور موتور مغناطیسی (MPU – Magnetic Pickup) که روی دنده‌های فلایویل نصب است.
3. ترمینال دینام شارژر باتری (پایانه D+ یا WL)

اگر پارامتر Crank Disconnect در منوی برد روی سنسور MPU تعریف شده باشد ولی سنسور قطع یا پر از براده آهن شده باشد، برد کنترل دیزل ژنراتور سرعت موتور را تشخیص نمی‌دهد. در این حالت یا فوراً استارت را قطع می‌کند و خطا می‌دهد، یا استارتر به مدت طولانی درگیر می‌ماند و موتور خفه می‌کند.

نکات تجربی و عملی ایستاتجهیز

این بخش همان مواردی است که معمولاً در عیب‌یابی‌ های مقدماتی نادیده گرفته می‌شود، اما عامل اصلی روشن نشدن‌های ناگهانی در پروژه‌ها هستند:

۱. خرابی یا قطعی گرمکن آب رادیاتور

موتور دیزل شمع جرقه‌ زن ندارد؛ گازوئیل فقط و فقط از طریق حرارت شدید هوای داغ متراکم‌ شده در انتهای کورس پیستون مشتعل می‌ شود. در پاییز و زمستان، اگر المنت گرمکن آب سیلندر سوخته باشد یا فیوز مینیاتوری آن در تابلو پریده باشد، بلوک چدنی سیلندر کاملاً سرد می‌ماند. با استارت زدن، فلز سرد موتور حرارت تراکم را جذب می‌کند و گازوئیل مشتعل نمی‌شود. در این حالت موتور با قدرت کرانک می‌ زند و حتی دود سفید خام از اگزوز بیرون می‌دهد، اما هرگز روشن نمی‌ شود!

۲. نویز شدید الکترومغناطیسی (EMI) و ریست لحظه‌ ای پردازنده

لحظه استارت، جریان چند صد آمپری از کابل‌ های باتری کشیده می‌شود. این جریان هجومی، میدان مغناطیسی ناگهانی ایجاد می‌کند. اگر کابل‌ های قدرت از داخل داکت سیم‌ کشی فرمان DC و پشت برد رد شده باشند، نویز شدید سلفی باعث ریست شدن (Reboot) لحظه‌ای میکروپروسسور برد در حین کرانک می‌ شود. با ریست شدن برد، خروجی شیر برقی سوخت قطع شده و پروسه استارت در کسری از ثانیه ناکام می‌ماند.

• راهکار: حتماً کابل‌های سنسورها (به‌ویژه MPU) شیلد دار باشند و شیلد آن‌ ها فقط از سمت بدنه تابلو زمین شود. مسیر کابل‌های DC و AC تابلو نیز باید کاملاً مجزا باشند.

۳. تفاوت منطق قطع‌ کن سوخت

در اکثر موتورها شیر سوخت ETR است (برق بده تا روشن بماند)، اما در برخی موتورها (مانند مدل‌ های ژاپنی، کوبوتا، یا میتسوبیشی) سیستم برعکس و از نوع ETS است (فقط برای خاموش کردن پالس برق چند ثانیه‌ ای می‌ گیرد). اگر بردی را تعویض کرده‌اید و در تنظیمات نرم‌ افزاری خروجی رله سوخت را به جای ETS روی ETR (یا بالعکس) ست کرده باشید، سوخت به موتور نرسیده و ژنراتور روشن نخواهد شد.

۴. قطع ارتباط کابل شبکه CANbus / ECU در موتورهای الکترونیکی

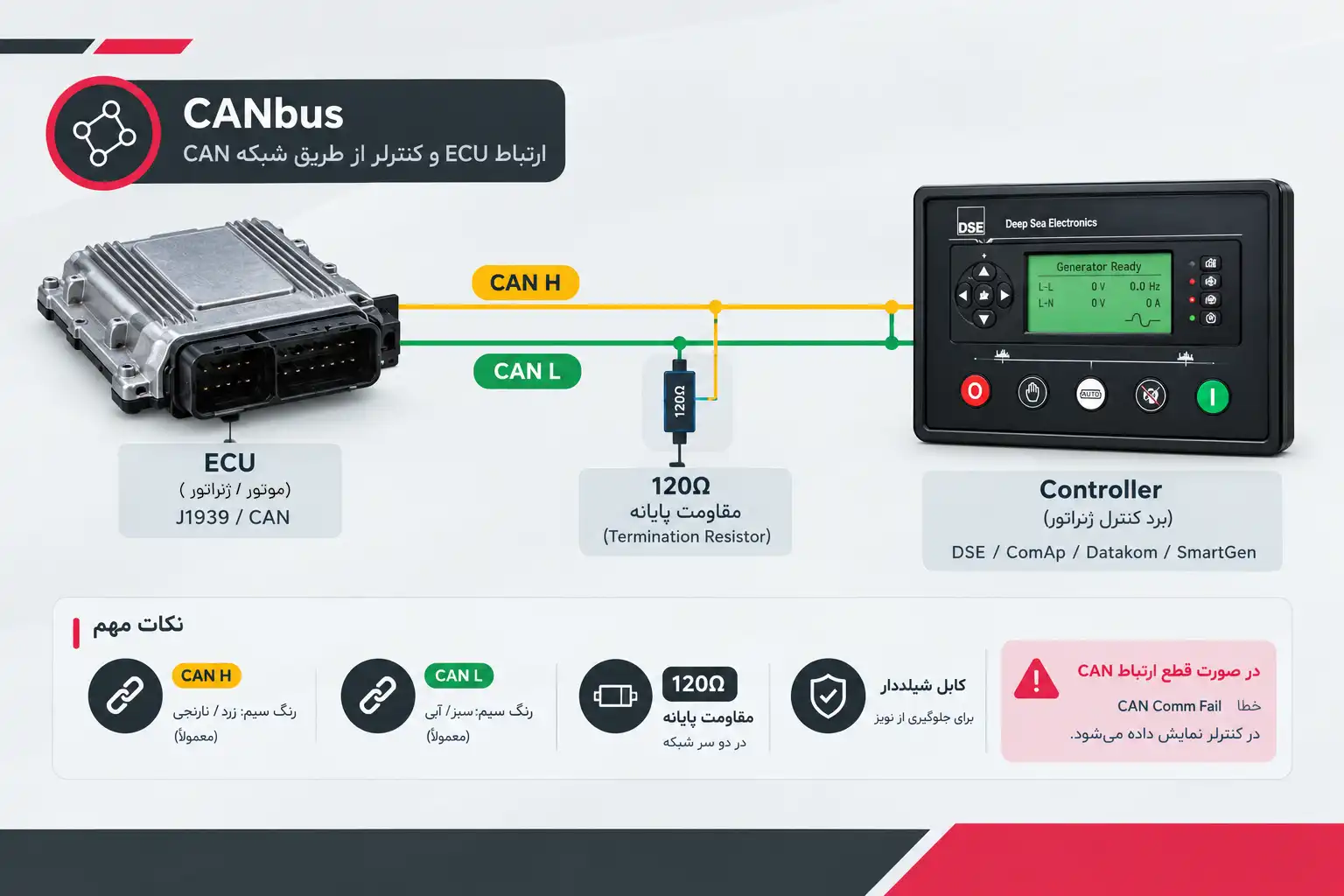

در دیزل‌های نسل جدید کامپیوتری (مانند Volvo Penta، Scania، Cummins ECM)، برد کنترل تابلو دیگر مستقیماً با استارتر و انژکتور ارتباط فیزیکی ندارد، بلکه پیام استارت را از طریق شبکه دیجیتال CANbus (پروتکل J1939) به یونیت الکترونیکی موتور (ECU) ارسال می‌کند. اگر مقاومت ۱۲۰ اهم انتهای خط شبکه قطع شده باشد یا کابل دو رشته CAN دچار نویز و پارگی شود، برد خطای Can Comm Fail یا ECU Warning ثبت می‌کند و ECU موتور دستور پاشش سوخت صادر نخواهد کرد.

۵. مسدود شدن مکانیکی دمپر قطع هوای ورودی

برای احتراق به سه ضلع نیاز است: سوخت، گرما و اکسیژن. دیزل ژنراتورهای صنعتی مجهز به یک دمپر اضطراری قطع هوا در مسیر منیفولد هستند تا در صورت اووراسپید موتور را با خفگی متوقف کند. اگر اهرم این دمپر بعد از یک بار سرویس یا لرزش شدید مکانیکی روی حالت بسته گیر کرده باشد، پیستون‌ها در خلأ کار می‌کنند؛ سوخت پاشیده می‌شود ولی به دلیل نبود مطلق هوا، موتور حتی یک تک‌ ریپ هم نمی‌ زند!

6. سنسور دور موتور و تنظیمات قطع استارت

برد کنترل باید بفهمد موتور در چه دوری روشن شده تا فرمان قطع استارتر را بدهد. این فرآیند از طریق یکی از منابع زیر انجام می‌شود:

1. ولتاژ و فرکانس آلترناتور (مثلاً رسیدن به فرکانس بالای ۲۰Hz)
2. سنسور مغناطیسی دور موتور (MPU) مستقر روی فلایویل
3. ترمینال تحریک دینام شارژر باتری (D+/WL)

اگر سیگنال قطع استارت روی MPU تنظیم شده باشد اما سنسور دچار قطعی یا آلودگی به براده‌ های آهن شده باشد، برد دور موتور را صفر می‌بیند و با فرض اینکه موتور روشن نشده، یا فوراً استارت را قطع کرده و خطای Fail to Start می‌ دهد، یا استارتر را بیش از حد درگیر نگه می‌ دارد.

جدول خلاصه عیب‌ یابی سریع

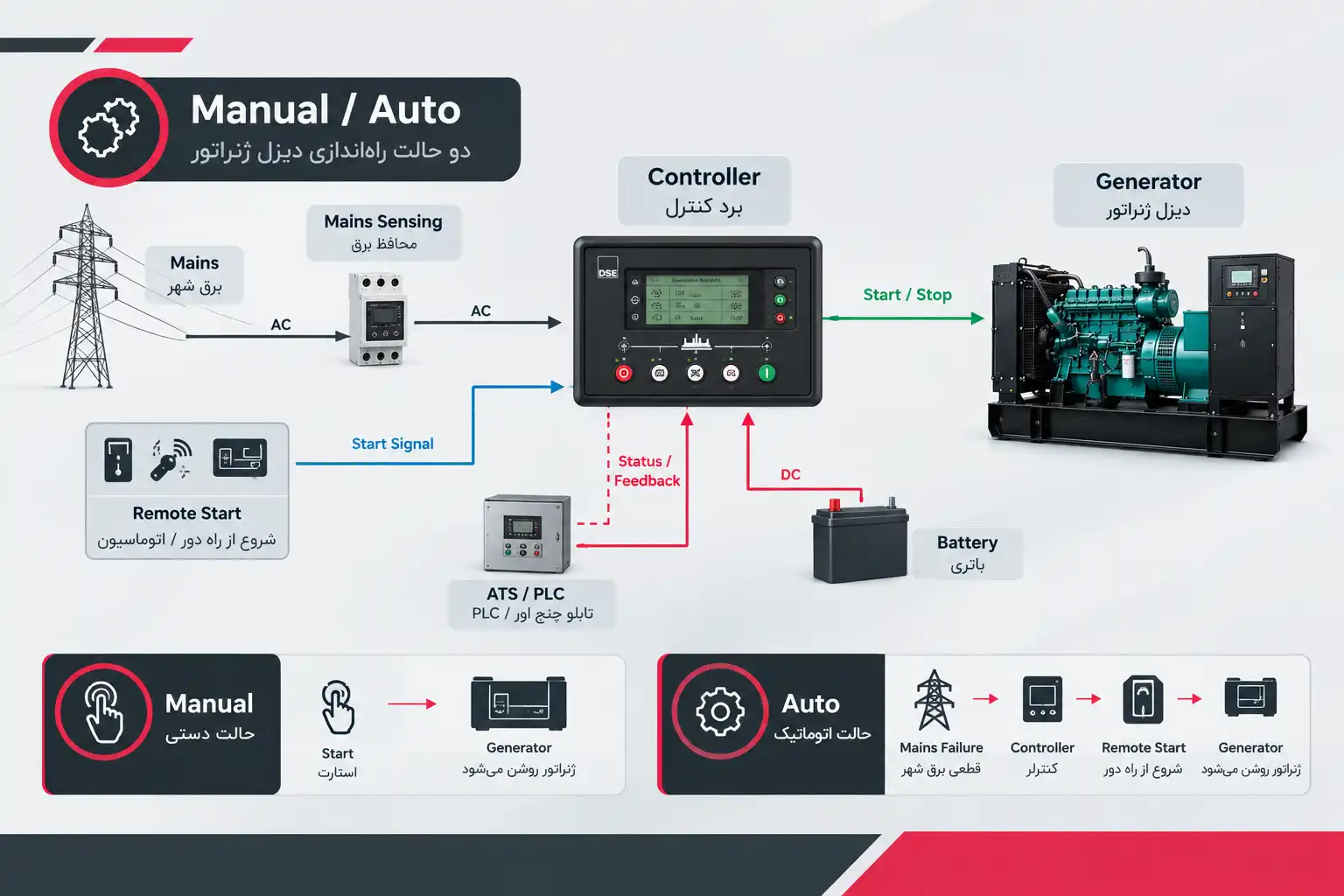

چرا ژنراتور در حالت دستی (Manual) روشن می‌ شود اما در اتوماتیک (Auto) نه؟

اگر با فشردن دکمه Manual و Start ژنراتور بدون دردسر روشن می‌شود، اما وقتی برق شهر می‌رود تابلو هیچ واکنشی نشان نمی‌دهد، سیستم مکانیکی و استارتر موتور کاملاً سالم هستند! در این حالت ریشه مشکل را در این دو نقطه جستجو کنید:

1. عدم تشخیص قطعی برق شهر (Mains Sensing): سیم‌ های نمونه‌ گیر ولتاژ برق شهر (سه فاز و نول شبکه) به پشت برد متصل نیستند یا فیوز ورودی ولتاژ شهر در تابلو قطع شده است. در نتیجه برد متوجه قطع شدن شبکه نمی‌شود.
2. غیرفعال بودن ورودی Remote Start: در برخی تابلوها، استارت اتوماتیک وابسته به بسته‌شدن یک تیغه باز (NO) از کلید چنج‌اور یا PLC فرمان‌دهنده است که سیم‌بندی آن دچار قطعی شده است.

نتیجه‌ گیری و چک‌ لیست نهایی

دلیل استارت نخوردن ژنراتور از روی برد کنترل در ۹۰ درصد پروژه‌ها به سه عامل اصلی ختم می‌شود: باتری و شارژر ضعیف، قطعی مدار E-Stop و شیر برقی سوخت، یا شل بودن اتصالات و سوختن رله‌های واسط تابلویی. همیشه قبل از دستکاری تنظیمات پیچیده نرم‌افزاری برد، ابتدا ابزار اندازه گیری را بردارید و مسیر سخت‌افزاری ولتاژ باتری و پلاتین‌های رله را تست کنید.

اگر تکنسین، تابلوساز یا مسئول تأسیسات هستید و در پروژه‌های صنعتی با خطاهای مکرر بردهای کنترلی، فرسودگی شارژرهای باتری یا خرابی کلیدهای چنج‌اور دست‌وپنجه نرم می‌کنید، استفاده از قطعات صنعتی استاندارد بهترین تضمین برای روشن شدن بی‌درنگ ژنراتور در لحظات قطعی برق است.
