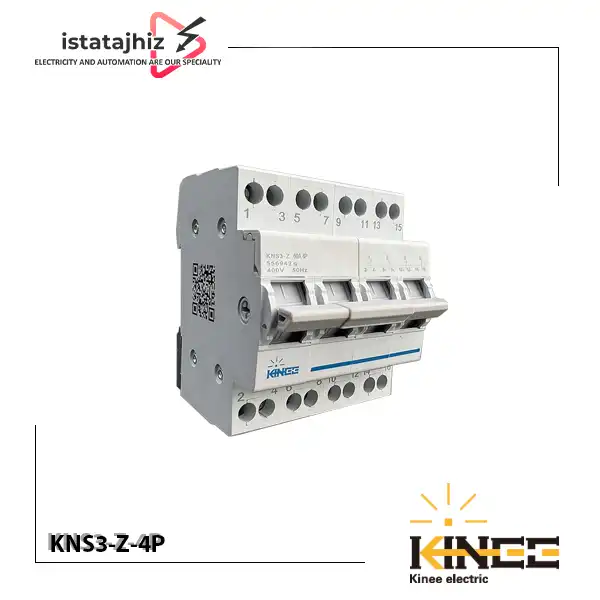

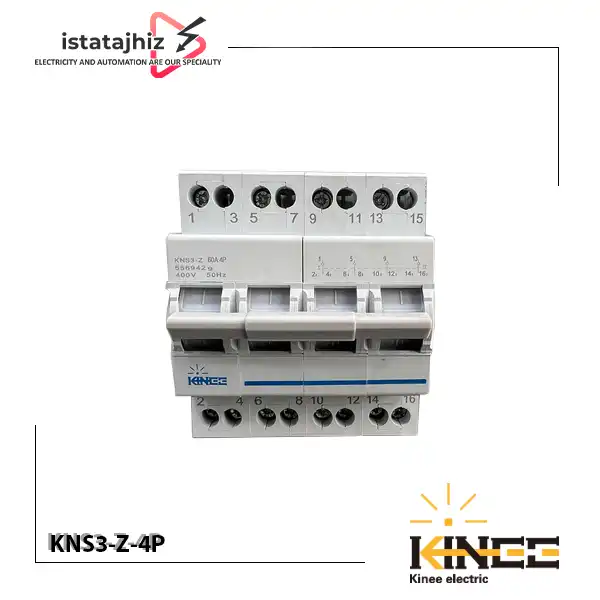

چنج اور دستی 60 آمپر 4 پل مدل KNS3-Z-4P از برند KINEE برای جابه جایی دستی مدار بین دو منبع تغذیه مورد استفاده قرار می گیرد. این تجهیز در مدارهایی کاربرد دارد که لازم است مصرف کننده بین دو منبع مانند برق شهر و ژنراتور، یا دو منبع مستقل برق، به صورت دستی به یکی از منابع متصل شود.
در ساختار 4 پل، چهار مسیر مدار به صورت همزمان در فرآیند انتقال درگیر می شوند. این موضوع در مدارهای سه فاز دارای نول اهمیت دارد، زیرا امکان قطع و وصل مسیر نول نیز در کنار سه فاز فراهم می شود. جریان نامی اعلام شده برای این مدل 60 آمپر است؛ بنابراین انتخاب آن باید بر اساس جریان واقعی مدار، نوع بار و مشخصات شبکه انجام شود و صرفا بر مبنای عدد 60 آمپر تصمیم گیری نشود.
برند KINEE تولیدکننده تجهیزات برق و تجهیزات انتقال منبع است و در سایت رسمی خود محصولات مختلفی در حوزه Power Transfer و Manual Changeover Switch ارائه می کند.
KNS3-Z-4P در یک سیستم برق چه کاری انجام می دهد؟
وظیفه اصلی چنج اور دستی، انتخاب یکی از دو منبع تغذیه و انتقال مدار مصرف کننده از منبع اول به منبع دوم است. برخلاف ATS، در یک چنج اور دستی فرمان انتقال توسط اپراتور و با استفاده از مکانیزم دستی انجام می شود؛ بنابراین تجهیز برای سیستم هایی مناسب است که انتقال خودکار منبع ضرورت ندارد و کنترل دستی برای کاربر کافی است.
برای مثال، در یک تابلو برق می توان یک ورودی را به برق شهر و ورودی دیگر را به خروجی ژنراتور اختصاص داد. هنگام در دسترس نبودن منبع اصلی، اپراتور می تواند وضعیت کلید را تغییر دهد تا مدار مصرف کننده از منبع پشتیبان تغذیه شود. هنگام بازگشت منبع اصلی نیز امکان انتقال دستی مدار به منبع اول وجود دارد. در صفحه رسمی Kinee نیز Manual Changeover Switch به عنوان تجهیزی برای سوئیچ دستی بین دو سطح یا دو منبع توان معرفی شده است.
چرا 4 پل بودن KNS3-Z-4P اهمیت دارد؟
تعداد پل یکی از اولین پارامترهایی است که هنگام انتخاب کلید چنج اور باید با ساختار شبکه تطبیق داده شود. مدل KNS3-Z-4P چهار پل دارد و این ساختار برای مدارهای سه فاز دارای نول می تواند اهمیت ویژه ای داشته باشد. در یک سیستم سه فاز چهار سیمه، سه پل برای فازهای L1، L2 و L3 و پل چهارم برای مسیر N در نظر گرفته می شود. استفاده از چنج اور 4 پل به جای 3 پل باید بر اساس نحوه زمین کردن، ساختار نول، نوع منبع پشتیبان و الزامات طراحی تابلو انجام شود.
بنابراین صرفا به این دلیل که مدار سه فاز است، نباید بدون بررسی شرایط شبکه بین مدل 3 پل و 4 پل انتخاب کرد. به خصوص در مدارهای برق شهر و ژنراتور، نحوه مدیریت نول و اتصال زمین باید توسط طراح یا تکنسین مسئول سیستم بررسی شود.
60 آمپر بودن KNS3-Z-4P چه مفهومی دارد؟
جریان نامی 60 آمپر نشان می دهد که انتخاب این مدل باید با جریان کاری مدار هماهنگ باشد. اما جریان نامی کلید به تنهایی برای تعیین مناسب بودن آن کافی نیست. در یک مدار واقعی باید جریان بار، نوع مصرف کننده، روش بهره برداری، شرایط نصب و مشخصات منبع بررسی شود. برای بارهای موتوری نیز جریان راه اندازی می تواند با جریان کار عادی تفاوت قابل توجهی داشته باشد و در انتخاب تجهیزات قطع و وصل باید مورد توجه قرار گیرد.
همچنین نباید توان بار را مستقیما به جریان 60 آمپر تبدیل کرد؛ زیرا رابطه جریان و توان به تک فاز یا سه فاز بودن مدار، ولتاژ و ضریب توان وابسته است.
قبل از خرید KNS3-Z-4P چه چیزهایی را بررسی کنیم؟
انتخاب چنج اور فقط بر اساس جریان نامی انجام نمی شود. برای اطمینان از سازگاری KNS3-Z-4P با مدار موردنظر، باید مشخصات الکتریکی بار، ساختار شبکه و شرایط استفاده از کلید بررسی شود. مهم ترین مواردی که پیش از سفارش این مدل باید کنترل شوند عبارتند از:
1. جریان واقعی بار
ابتدا جریان مصرف کننده یا جریان طراحی تابلو را مشخص کنید. اگر جریان مدار به محدوده نامی کلید نزدیک است، شرایط بهره برداری و نوع بار نیز باید بررسی شود و نباید صرفا با مقایسه یک عدد تصمیم گیری کرد.
2. تعداد فاز و نیاز به قطع نول
اگر مدار سه فاز چهار سیمه است، باید مشخص شود که آیا لازم است نول نیز همراه فازها در فرآیند انتقال قطع و وصل شود. در چنین شرایطی ساختار 4 پل می تواند مورد نیاز باشد.
3. مشخصات دو منبع تغذیه
چنج اور باید با مشخصات هر دو منبع سازگار باشد. در کاربرد برق شهر و ژنراتور، مشخصات خروجی ژنراتور و شبکه برق شهر را جداگانه بررسی کنید.
4. نوع بار
بار مقاومتی، موتوری، روشنایی و بارهای الکترونیکی شرایط یکسانی برای انتخاب تجهیز انتقال ندارند. اگر بار دارای موتور یا جریان هجومی قابل توجه است، انتخاب کلید باید با توجه به شرایط واقعی راه اندازی انجام شود.
5. دستی یا اتوماتیک بودن انتقال
KNS3-Z-4P یک چنج اور دستی است. بنابراین اگر سیستم باید در زمان قطع برق بدون دخالت اپراتور منبع را تغییر دهد، باید به جای چنج اور دستی، خانواده مناسب کلید چنج اور اتوماتیک یا ATS بررسی شود.
6. ولتاژ نامی و مشخصات شبکه
جریان 60 آمپر به تنهایی برای انتخاب کافی نیست. ولتاژ کاری و مشخصات الکتریکی شبکه باید با دیتاشیت و پلاک همین مدل تطبیق داده شود. از آنجا که ولتاژ نامی KNS3-Z-4P در منبع فنی رسمی قابل تایید پیدا نشد، قبل از سفارش برای پروژه های حساس بهتر است این مورد از روی پلاک یا کاتالوگ سازنده تایید شود.
تفاوت چنج اور دستی KNS3-Z-4P با چنج اور اتوماتیک
تفاوت اصلی در نحوه انتقال منبع است. در چنج اور دستی، اپراتور وضعیت کلید را تغییر می دهد؛ اما در ATS، مدار کنترل وضعیت منابع را پایش کرده و فرآیند انتقال را به صورت خودکار مدیریت می کند. بنابراین اگر هدف شما ایجاد یک تابلو برق شهر و ژنراتور با انتقال دستی است، KNS3-Z-4P از نظر نوع عملکرد در همین دسته قرار می گیرد. اگر هدف، انتقال خودکار هنگام قطع یا بازگشت برق است، باید یک ATS متناسب با مشخصات سیستم انتخاب شود.
در سایت رسمی Kinee، خانواده های مختلف تجهیزات انتقال خودکار نیز ارائه شده اند؛ برای نمونه سری های KNQ و KNS در گروه Power Transfer و Automatic Transfer Switch قرار گرفته اند.
نکات مهم درباره استفاده از KNS3-Z-4P
این مدل را نباید با ATS اشتباه گرفت. چنج اور دستی وظیفه تشخیص قطع برق، راه اندازی ژنراتور یا انتقال خودکار بار را بر عهده ندارد. همچنین 4 پل بودن کلید به معنی مناسب بودن آن برای تمام شبکه های سه فاز نیست. نوع سیستم نول و ارت، آرایش شبکه و نحوه اتصال منابع باید قبل از انتخاب بررسی شود. برای نصب در تابلو نیز مشخصات واقعی ترمینال ها، نحوه سیم بندی و ابعاد باید از نقشه یا مستندات همین مدل بررسی شود. به دلیل نبود Installation Manual قابل تایید برای KNS3-Z-4P در منابع پیدا شده، ارائه شماره ترمینال یا دیاگرام سیم بندی به صورت حدسی قابل اعتماد نیست.
چه کسانی به چنج اور KNS3-Z-4P نیاز دارند؟
این محصول می تواند برای افرادی مناسب باشد که در یک سیستم برق نیاز به انتخاب دستی بین دو منبع دارند، از جمله:
- مهندسان برق و طراحان تابلو
- تابلو سازها
- تکنسین های برق صنعتی
- پیمانکاران برق
- واحدهای نگهداری و تعمیرات
- سازندگان تابلوهای برق شهر و ژنراتور
- مصرف کنندگان صنعتی دارای منبع برق پشتیبان
مهم ترین نکته این است که کاربر قبل از خرید مشخص کند آیا انتقال دستی برای سیستم او کافی است یا به انتقال خودکار نیاز دارد.
جمع بندی فنی
KINEE KNS3-Z-4P یک چنج اور دستی 4 پل با جریان نامی 60 آمپر است که برای انتخاب دستی بین دو منبع تغذیه مورد استفاده قرار می گیرد. نقطه مهم در انتخاب این مدل کلید چنج اور، صرفا جریان 60 آمپر نیست؛ بلکه تعداد پل، ساختار شبکه، نیاز یا عدم نیاز به قطع نول، مشخصات دو منبع و نوع بار نیز باید بررسی شود. اگر این تجهیز برای تابلو برق شهر و ژنراتور انتخاب می شود، قبل از سفارش باید جریان واقعی بار و مشخصات الکتریکی هر دو منبع با مشخصات قطعی محصول تطبیق داده شود. همچنین اگر انتقال باید بدون حضور اپراتور انجام شود، به جای مدل دستی باید یک ATS مناسب بررسی شود.
خرید چنج اور دستی 60 آمپر 4 پل KNS3-Z-4P از ایستا تجهیز
برای خرید چنج اور دستی 60 آمپر 4 پل KNS3-Z-4P کاینی می توانید موجودی و قیمت روز محصول را از ایستا تجهیز استعلام کنید. امکان خرید حضوری از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران و همچنین سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد.
برای خرید تعداد یا پروژه نیز امکان استعلام قیمت متناسب با حجم سفارش وجود دارد. با توجه به تغییرات موجودی و قیمت تجهیزات وارداتی، قیمت نهایی را هنگام سفارش استعلام کنید.
- عملکرد دستی برای انتخاب منبع تغذیه
- ساختار 4 پل برای مدارهایی که مدیریت چهار مسیر مدار در آنها مورد نیاز است
- جریان نامی 60 آمپر بر اساس مشخصات اعلام شده برای این مدل
- مناسب برای کاربردهایی که انتقال منبع با دخالت اپراتور انجام می شود
