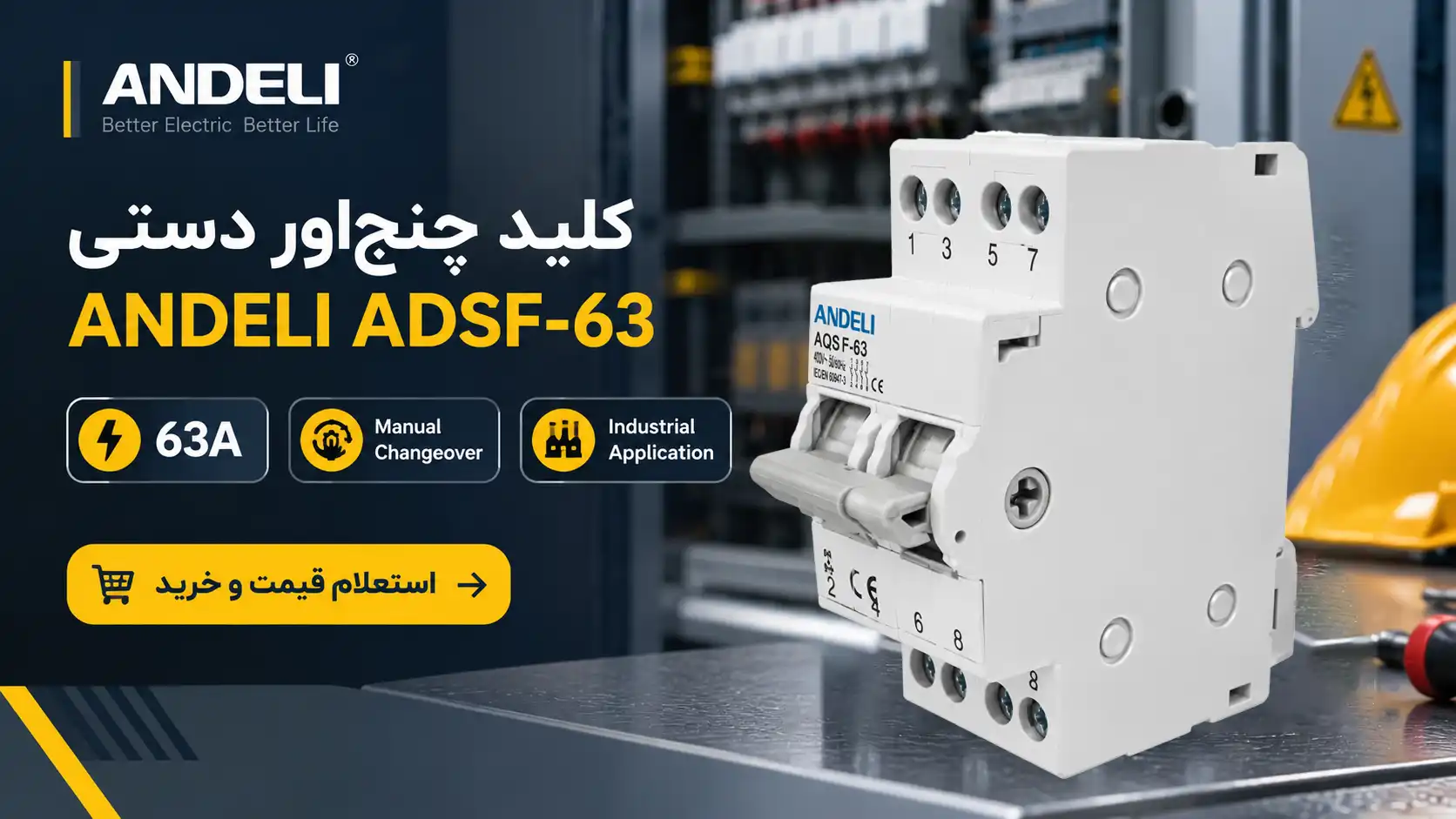

کلید چنج اور دستی ANDELI ADSF-63

کلید چنج اور دستی ANDELI ADSF-63 یک کلید تغییر منبع یا Manual Changeover Switch با جریان نامی 63 آمپر است که برای انتخاب دستی بین دو مسیر تغذیه الکتریکی مورد استفاده قرار می‌گیرد. این تجهیز برای تابلوهای برق، مدارهای توزیع و کاربردهایی که نیاز به جابه‌جایی کنترل‌شده بین دو منبع برق دارند، گزینه‌ای کاربردی است.

معرفی کلید چنج اور ANDELI ADSF-63

در بسیاری از تابلوهای برق، لازم است یک مصرف‌کننده بتواند از دو منبع مختلف تغذیه شود؛ برای مثال برق شهر و ژنراتور یا دو ورودی مستقل. در چنین شرایطی استفاده از کلید تغییر منبع باعث می‌شود اپراتور بتواند مسیر تغذیه را به‌صورت دستی انتخاب کند.

ANDELI ADSF-63 برای همین کاربرد طراحی شده است. با تغییر وضعیت کلید، منبع مورد استفاده تغییر می‌کند و امکان انتخاب مسیر تغذیه موردنظر فراهم می‌شود.

کلید چنج اور دستی چگونه کار می‌کند؟

عملکرد کلید چنج اور بر پایه تغییر مسیر تغذیه بین دو منبع است. در یک تابلو برق معمولی، می‌توان دو منبع را به ورودی‌های کلید متصل کرد و خروجی کلید را به سمت بار یا مدار مصرف‌کننده هدایت کرد.

به‌صورت مفهومی:

منبع اول → کلید چنج اور → بار

و

منبع دوم → کلید چنج اور → بار

اپراتور با قرار دادن دسته کلید در وضعیت مربوط به منبع اول یا دوم، منبع تغذیه بار را انتخاب می‌کند.

در طراحی‌های چنج‌اور سه‌حالته، وضعیت‌های I-0-II نیز بسیار رایج هستند؛ یعنی منبع اول، حالت قطع و منبع دوم. با این حال، برای ADSF-63 نباید جزئیات وضعیت‌های مکانیکی را بدون نقشه رسمی سازنده به مدل نسبت داد.

کاربرد کلید چنج اور 63 آمپر

کلید ADSF-63 را می‌توان در مدارهایی که به انتخاب دستی منبع نیاز دارند مورد استفاده قرار داد، از جمله:

• انتخاب بین برق شهر و برق ژنراتور
• تابلوهای برق اضطراری
• تابلوهای توزیع برق
• انتخاب بین دو ورودی مستقل
• تابلوهای برق ساختمان و کارگاه
• مدارهای تغذیه تجهیزات حساس
• تابلوهای برق صنعتی
• سیستم‌های دارای منبع تغذیه اصلی و رزرو
• تغییر دستی مسیر تغذیه یک بار الکتریکی

برای مثال، در یک تابلو برق می‌توان منبع اصلی را از شبکه برق و منبع دوم را از ژنراتور در نظر گرفت. در صورت نیاز، اپراتور با استفاده از کلید انتقال دستی مسیر مورد استفاده را تغییر می‌دهد.

تفاوت کلید چنج اور دستی با ATS

یکی از مهم‌ترین نکات هنگام خرید کلید چنج اور، تفاوت آن با ATS یا Automatic Transfer Switch است.

در کلید چنج اور دستی، تغییر منبع توسط اپراتور و با عملکرد مکانیکی کلید انجام می‌شود؛ اما ATS برای تشخیص شرایط منبع و انتقال خودکار بار بین منابع طراحی شده است.

خود ANDELI نیز Automatic Transfer Switch (ATS) را به‌عنوان یک گروه محصول مجزا در دسته تجهیزات خود معرفی کرده و ADSF-63 را با عنوان Changeover Switch فهرست کرده است.

بنابراین:

• ADSF-63: مناسب تغییر منبع به‌صورت دستی
• ATS: مناسب انتقال خودکار بین منابع طبق منطق و کنترل سیستم
• ADSF-63 به‌تنهایی جایگزین ATS نیست.
• برای تابلو برق چنج اور دستی شهر و ژنراتور می‌توان از یک کلید تغییر منبع مناسب استفاده کرد؛ اما برای انتقال خودکار باید سیستم ATS متناسب با پروژه انتخاب شود.

ساختار 4 پل کلید ANDELI ADSF-63

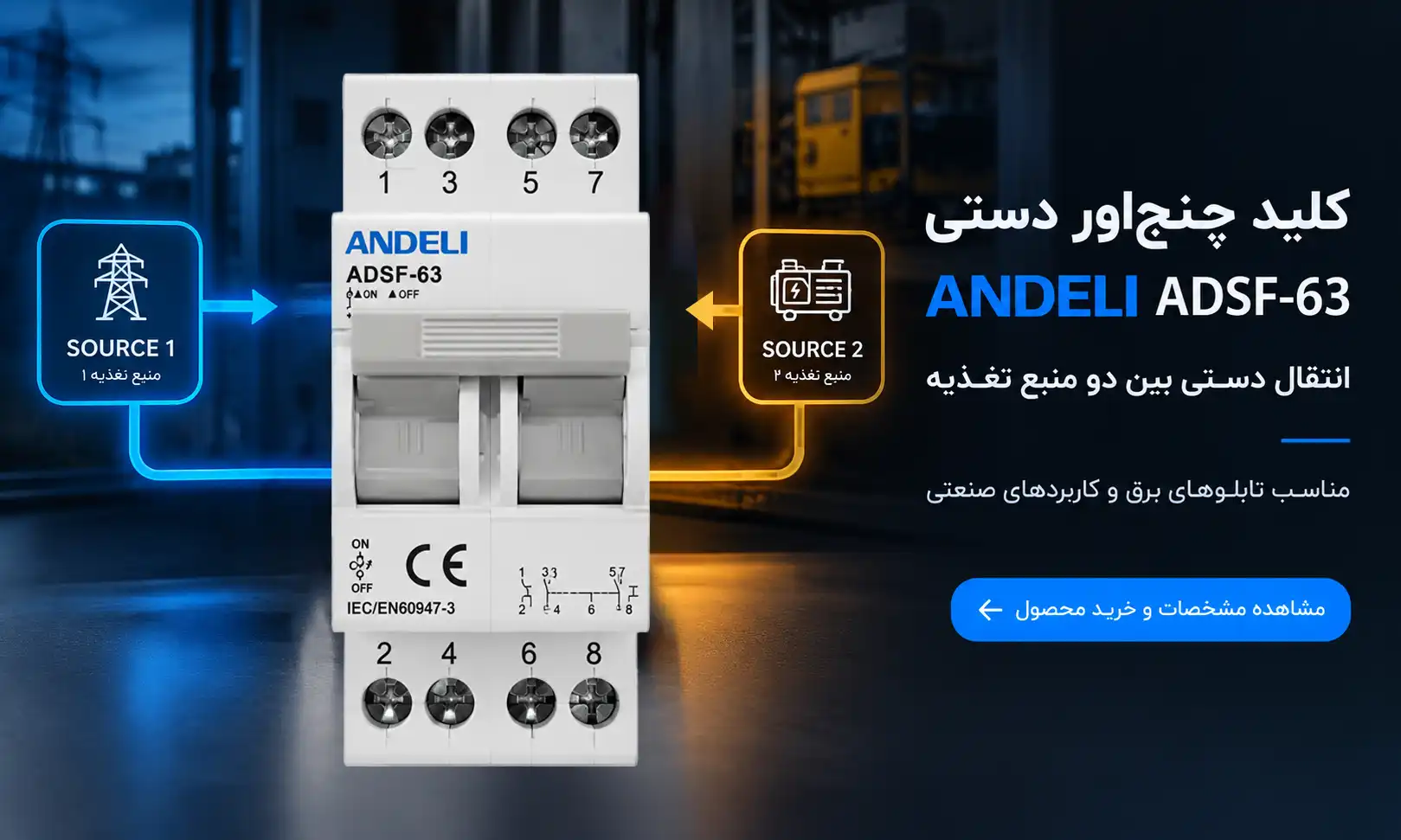

مدلی که در تصویر مشاهده می‌شود، دارای 4 پل است. در کلیدهای چهارپل، هر چهار مسیر به‌صورت همزمان تحت مکانیزم تغییر وضعیت کلید قرار می‌گیرند.

این ساختار در سیستم‌های سه‌فاز و چهار سیمه اهمیت زیادی دارد؛ زیرا در طراحی مناسب مدار می‌توان علاوه بر فازها، مسیر نول را نیز در فرایند تغییر منبع در نظر گرفت.

البته نحوه دقیق اتصال فازها و نول، ورودی‌های منبع اول و دوم و خروجی بار باید مطابق نقشه سیم‌بندی همین مدل و طراحی مدار انجام شود.

شماره ترمینال‌ های ADSF-63

در نمونه موجود، ترمینال‌های کلید با شماره‌های زیر مشخص شده‌اند:

• 1
• 3
• 5
• 7
• 2
• 4
• 6
• 8

این شماره‌گذاری برای شناسایی مسیرهای اتصال روی کلید استفاده می‌شود.

توجه: از روی شماره ترمینال‌ها به‌تنهایی نباید آرایش دقیق ورودی و خروجی یا مسیر مشترک کلید را حدس زد. هنگام نصب، حتماً نقشه اتصال ارائه‌شده برای نسخه واقعی محصول بررسی شود.

مشخصات فنی کلید چنج اور ANDELI ADSF-63

• برند: ANDELI
• سری / مدل: ADSF-63
• نوع محصول: کلید چنج اور دستی
• نام انگلیسی: Manual Changeover Switch
• نوع عملکرد: تغییر دستی منبع تغذیه
• جریان نامی: 63 آمپر
• تعداد پل مدل موجود در تصویر: 4 پل (4P)
• تعداد ترمینال قابل مشاهده: 8 ترمینال
• کاربری: انتخاب و تغییر مسیر تغذیه بین دو منبع
• نوع نصب: مناسب استفاده در تابلو و سیستم‌های توزیع برق، متناسب با روش نصب مدل
• استاندارد درج‌شده روی نمونه: IEC/EN 60947-3
• نشان روی محصول: CE

ANDELI مدل ADSF-63 را در دسته محصولات Changeover Switch قرار داده و مدل ADSF-125 را نیز در همین خانواده عرضه می‌کند.

مزایای کلید چنج اور دستی ADSF-63

تغییر دستی و ساده منبع:
اپراتور بدون نیاز به کنترلر پیچیده می‌تواند مسیر تغذیه موردنظر را انتخاب کند.

مناسب برای تابلوهای برق:
فرم ساختاری محصول برای استفاده در مدارهای توزیع و تابلوهای برق مناسب است.

جریان نامی 63 آمپر:
این مدل برای مدارهایی که جریان کاری آن‌ها در محدوده مناسب کلید 63 آمپر قرار دارد، قابل بررسی است.

4 پل بودن:
مدل چهارپل امکان طراحی مدارهای سه‌فاز چهار سیمه را در اختیار طراح قرار می‌دهد.

کاربرد در برق اضطراری:
یکی از کاربردهای متداول چنین کلیدهایی، انتخاب بین برق اصلی و منبع رزرو مانند ژنراتور است.

نکات مهم انتخاب کلید چنج اور 63A

انتخاب کلید تغییر منبع 63 آمپر نباید تنها بر اساس جریان نامی انجام شود. پیش از خرید، چند پارامتر مهم باید بررسی شود:

1. جریان مصرف‌کننده

جریان کاری بار باید با جریان نامی کلید تناسب داشته باشد. 63 آمپر بودن کلید به این معنی نیست که هر مدار با جریان نزدیک به 63 آمپر بدون بررسی شرایط نصب و نوع بار قابل استفاده است.

2. تعداد پل

برای سیستم‌های تک‌فاز، سه‌فاز، سه‌فاز چهار سیمه و مدارهایی که نیاز به قطع و وصل نول دارند، تعداد پل اهمیت زیادی دارد.

مدل موجود در این صفحه 4P است.

3. نوع بار

بارهای مقاومتی، موتوری، روشنایی و سایر مصرف‌کننده‌ها شرایط متفاوتی دارند. جریان راه‌اندازی موتور نیز باید در انتخاب تجهیزات کلیدزنی در نظر گرفته شود.

4. ولتاژ مدار

ولتاژ کاری سیستم باید با ولتاژ مجاز کلید انتخابی مطابقت داشته باشد. برای تعیین دقیق ولتاژ مجاز ADSF-63 باید به دیتاشیت نسخه محصول مراجعه کرد.

5. حفاظت مدار

کلید چنج اور به‌تنهایی الزاماً نقش حفاظت در برابر اضافه‌بار و اتصال کوتاه را ایفا نمی‌کند. بنابراین در طراحی تابلو باید حفاظت مناسب مدار، مانند فیوز یا کلید حفاظتی مناسب، جداگانه در نظر گرفته شود.

نحوه سیم‌بندی کلید چنج اور دستی ANDELI ADSF-63

در یک کاربرد متداول، ساختار مدار شامل سه بخش است:

منبع اول → ورودی اول چنج اور

منبع دوم → ورودی دوم چنج اور

خروجی چنج اور → بار

برای یک سیستم سه‌فاز، معمولاً سه فاز و در صورت نیاز نول مطابق طراحی سیستم به پل‌های مربوطه متصل می‌شوند.

با تغییر وضعیت کلید، مسیر منبع انتخاب‌شده به سمت مصرف‌کننده برقرار می‌شود.

هشدار مهم در سیم‌کشی

سیم‌بندی ADSF-63 باید توسط فرد متخصص و بر اساس نقشه ترمینال همان نسخه انجام شود. اتصال اشتباه دو منبع می‌تواند باعث اتصال کوتاه بین منابع، آسیب تجهیزات، برق‌گرفتگی یا آتش‌سوزی شود.

به‌خصوص در کاربرد چنج اور برق شهر و ژنراتور، باید اطمینان حاصل شود که دو منبع به شکل نامناسب به یکدیگر متصل نمی‌شوند.

آیا ADSF-63 برای چنج اور برق شهر و ژنراتور مناسب است؟

از نظر نوع کاربرد، کلیدهای Changeover برای انتخاب بین منبع اصلی و منبع رزرو استفاده می‌شوند و ADSF-63 نیز در خانواده Changeover Switch قرار دارد.

اما باید به یک تفاوت مهم توجه کرد:

اگر می‌خواهید اپراتور خودش بین برق شهر و ژنراتور جابه‌جا شود، یک چنج اور دستی می‌تواند راهکار مناسبی باشد؛ اما اگر انتظار دارید پس از قطع برق شهر، سیستم بدون دخالت اپراتور ژنراتور را وارد مدار کند، باید سراغ ATS بروید.

بنابراین انتخاب بین Manual Changeover و Automatic Transfer Switch کاملاً به نحوه بهره‌برداری از تابلو بستگی دارد.

خرید کلید چنج اور ANDELI ADSF-63

هنگام خرید کلید چنج اور اندلی 63 آمپر بهتر است علاوه بر جریان نامی، تعداد پل، ولتاژ مدار، نوع بار و روش نصب را بررسی کنید. اگر برای تابلو برق سه‌فاز به کلید تغییر منبع نیاز دارید، مدل ADSF-63 چهارپل می‌تواند در صورت تطابق سایر پارامترهای پروژه، گزینه‌ای برای بررسی باشد.

برای انتخاب دقیق‌تر، مشخصات منبع اول، منبع دوم، جریان بار و نوع سیستم برق باید در نظر گرفته شود.

قیمت کلید چنج اور ANDELI ADSF-63

قیمت چنج اور دستی ANDELI ADSF-63 ثابت نیست و می‌تواند با توجه به شرایط تأمین، موجودی و نوسانات بازار تغییر کند. برای اطلاع از قیمت روز کلید چنج اور 63 آمپر اندلی و موجودی محصول، استعلام قیمت قبل از خرید پیشنهاد می‌شود.

در صورت نیاز به انتخاب مدل مناسب، کارشناسان ایستاتجهیز می‌توانند بر اساس جریان، تعداد پل و کاربرد تابلو، گزینه مناسب را بررسی کنند.
