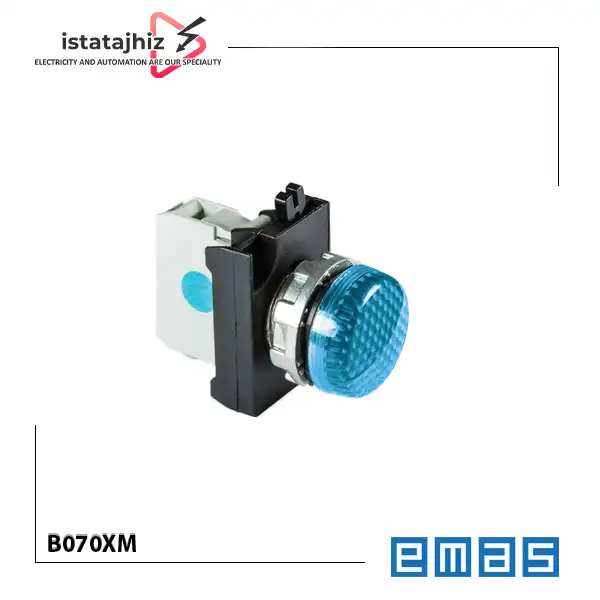

چراغ سیگنال آبی EMAS مدل B070XM یک چراغ نشانگر LED آبی از سری B این برند است که برای نمایش وضعیت مدارها و تجهیزات در تابلوهای برق و سیستم های کنترل صنعتی استفاده می شود. این چراغ با ولتاژ کاری 12 تا 30 ولت AC/DC طراحی شده است؛ بنابراین می تواند در مدارهای فرمانی که با ولتاژهای متناوب یا مستقیم در این محدوده کار می کنند، مورد استفاده قرار بگیرد.
رنگ آبی این مدل به طراح تابلو امکان می دهد یک وضعیت مشخص را از سایر وضعیت های نشان داده شده با چراغ های قرمز، سبز، زرد یا سفید تفکیک کند. با این حال، معنی هر رنگ باید بر اساس نقشه برق، دستورالعمل بهره برداری و استانداردهای مورد استفاده در همان پروژه تعیین شود.
کاربردهای چراغ سیگنال آبی EMAS
این مدل با توجه به ساختار چراغ نشانگر 22 میلی متری و تغذیه 12 تا 30 ولت AC/DC، می تواند برای نمایش وضعیت های تعریف شده در تابلوهای کنترل و فرمان استفاده شود. کاربردهای احتمالی آن عبارت اند از:
تابلوهای برق صنعتی: نمایش یک وضعیت مشخص در مدار فرمان که طبق طراحی با نور آبی مشخص شده است.
تابلوهای اتوماسیون: اعلام وضعیت انتخابی یا عملیاتی دستگاه به اپراتور، مشروط به تعریف صحیح سیگنال در مدار.
ماشین آلات صنعتی: کمک به تشخیص سریع وضعیت های مختلف دستگاه از روی رنگ چراغ های نصب شده روی پنل.
مدارهای فرمان با تغذیه ولتاژ پایین: استفاده در مدارهایی که ولتاژ تغذیه چراغ در محدوده 12 تا 30 ولت AC یا DC قرار دارد.
این چراغ صرفا یک نشانگر بصری است و به تنهایی وظیفه حفاظت، اندازه گیری یا کنترل خودکار مدار را انجام نمی دهد.
مهم ترین نکات برای انتخاب این چراغ سیگنال
به موارد زیر توجه کنید:
1. ولتاژ تغذیه مدار
مهم ترین پارامتر انتخاب B070XM، تطبیق ولتاژ مدار با محدوده 12 تا 30 ولت AC/DC است. عبارت AC/DC به این معناست که چراغ برای تغذیه متناوب یا مستقیم در محدوده اعلام شده طراحی شده است؛ با این حال، ولتاژ واقعی مدار باید در محدوده مجاز باقی بماند. اگر مدار فرمان 48 ولت، 110 ولت یا 220 ولت است، نباید این مدل را بدون بررسی سازگاری انتخاب کرد.
2. رنگ نور و معنی سیگنال
نور آبی زمانی انتخاب مناسبی است که در طراحی تابلو، یک وضعیت مشخص به رنگ آبی اختصاص داده شده باشد. پیش از خرید، رنگ چراغ را با نقشه برق و دستورالعمل اپراتوری تطبیق دهید تا معنی سیگنال در کل سیستم یکسان و قابل فهم باشد.
3. قطر محل نصب
این مدل برای نصب در محل اسمی 22 میلی متری معرفی شده است. اگر قرار است چراغ جایگزین نمونه قدیمی شود، قطر سوراخ پنل و فضای پشت آن را بررسی کنید. هم اندازه بودن قطر نصب به تنهایی، سازگاری کامل با هر چراغ دیگری را تضمین نمی کند.
4. نوع منبع نور
B070XM از LED استفاده می کند. هنگام جایگزینی چراغ های دارای لامپ قابل تعویض، توجه کنید که این مدل به عنوان چراغ LED معرفی شده است و نباید بدون بررسی ساختار محصول، آن را معادل یک چراغ دارای سرپیچ لامپ در نظر گرفت.
تفاوت B070XM با مدل های مشابه EMAS
مدل های سری B از نظر رنگ نور و ولتاژ کاری با یکدیگر تفاوت دارند. در جدول زیر، فقط تفاوت هایی آورده شده است که در فهرست رسمی سازنده قابل بررسی هستند.
| مدل | رنگ نور | ولتاژ کاری |
|---|---|---|
| B050XB | سفید | 12 تا 30 ولت AC/DC |
| B060XK | قرمز | 12 تا 30 ولت AC/DC |
| B070XM | آبی | 12 تا 30 ولت AC/DC |
| B080XS | زرد | 12 تا 30 ولت AC/DC |
| B090XY | سبز | 12 تا 30 ولت AC/DC |
| B0V0XM | آبی | 48 ولت AC/DC |
| B0M0XM | آبی | 100 تا 230 ولت AC |
نکته مهم این است که B070XM و مدل های B050XB، B060XK، B080XS و B090XY در ولتاژ کاری اعلام شده مشترک اند و تفاوت مشخص آنها در رنگ نور است. در مقابل، B0V0XM و B0M0XM برای محدوده های ولتاژ متفاوت معرفی شده اند؛ بنابراین صرف یکسان بودن رنگ آبی، به معنی قابل جایگزینی بودن آنها نیست.
نکات نصب و استفاده
پیش از نصب، تغذیه مدار را قطع کنید و ولتاژ نامی چراغ را با مدار فرمان تطبیق دهید. قطر محل نصب پنل را بررسی کنید و برای اتصال الکتریکی، به نقشه یا دستورالعمل معتبر همان مدل مراجعه کنید. در اطلاعات بررسی شده، جزئیات قطعی ترمینال بندی و گشتاور بستن اتصالات برای B070XM در دسترس نبود؛ بنابراین نباید برای این موارد مقدار یا دستورالعمل حدسی ارائه کرد.
چه کسانی به چراغ سیگنال B070XM نیاز دارند؟
این مدل می تواند برای تابلو سازها، مهندسان برق، تکنسین های برق صنعتی، تعمیرکاران و واحدهای نگهداری و تعمیرات مناسب باشد؛ به ویژه زمانی که به یک نشانگر LED آبی با محل نصب 22 میلی متر و تغذیه 12 تا 30 ولت AC/DC نیاز دارند. اگر ولتاژ مدار یا رنگ مورد نیاز متفاوت است، بهتر است مدل مناسب دیگری از خانواده چراغ های سیگنال بررسی شود.
جمع بندی فنی
چراغ سیگنال EMAS B070XM یک نشانگر LED آبی از سری B پلاستیکی با قطر نصب 22 میلی متر و ولتاژ کاری 12 تا 30 ولت AC/DC است. پیش از سفارش، سه مورد را با سیستم خود تطبیق دهید: ولتاژ واقعی مدار، قطر محل نصب و کاربرد تعریف شده برای نور آبی. اگر به مدل جایگزین نیاز دارید، کد کامل و ولتاژ آن را بررسی کنید؛ مدل های هم رنگ ممکن است برای ولتاژهای متفاوت طراحی شده باشند.
خرید چراغ سیگنال EMAS مدل B070XM از ایستا تجهیز
برای خرید چراغ سیگنال EMAS B070XM می توانید از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران اقدام کنید یا سفارش خود را به صورت غیرحضوری ثبت کنید. برای اطلاع از موجودی، قیمت روز و شرایط خرید تعداد یا پروژه، پیش از سفارش استعلام بگیرید. امکان بررسی شرایط ارسال به سراسر کشور و دریافت فاکتور رسمی نیز هنگام ثبت سفارش قابل پیگیری است.
- تغذیه AC/DC: امکان استفاده در مدارهای متناوب یا مستقیم در محدوده ولتاژ اعلام شده را فراهم می کند.
- نور LED آبی: برای تفکیک بصری یک وضعیت مشخص از سایر وضعیت های تابلو کاربرد دارد.
- قطر نصب 22 میلی متر: برای پنل هایی با محل نصب متناسب با این اندازه قابل بررسی است.
- عضویت در سری B پلاستیکی EMAS: شناسایی و مقایسه آن با دیگر چراغ ها و تجهیزات همین خانواده را ساده تر می کند.
- مهم ترین محدودیت انتخاب این محصول، محدوده تغذیه آن است. اگر ولتاژ مدار خارج از 12 تا 30 ولت AC/DC باشد، باید مدل دیگری از سری EMAS متناسب با ولتاژ واقعی بررسی شود. همچنین، رنگ آبی باید با منطق نمایش وضعیت در پروژه هماهنگ باشد. اطلاعات تایید شده موجود برای این مدل، به تنهایی برای اعلام درجه حفاظت، دمای کاری یا ابعاد کامل بدنه کافی نیست؛ بنابراین این موارد باید پیش از درج قطعی در مشخصات صفحه، از کاتالوگ فنی کامل یا سازنده تایید شوند.
