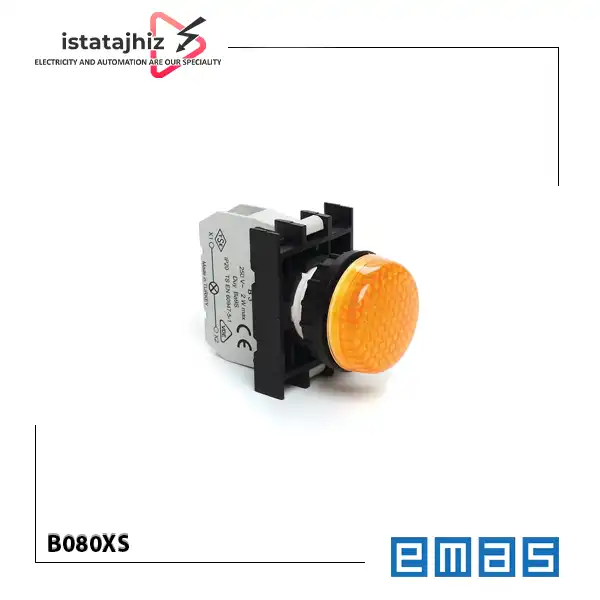

چراغ سیگنال زرد EMAS مدل B080XS

چراغ سیگنال زرد EMAS مدل B080XS یک چراغ نشانگر LED زرد از سری B پلاستیکی برند EMAS است که برای نمایش وضعیت مدارها و تجهیزات در تابلوهای برق و پنل های کنترل صنعتی استفاده می شود. این مدل برای تغذیه 12 تا 30 ولت AC/DC طراحی شده و قطر اسمی نصب آن 22 میلی متر است. بنابراین، هنگام انتخاب آن باید هم ولتاژ مدار فرمان و هم اندازه محل نصب روی پنل بررسی شود.
رنگ زرد این چراغ به اپراتور کمک می کند یک وضعیت تعریف شده را از وضعیت های نمایش داده شده با چراغ های رنگی دیگر تشخیص دهد. معنای دقیق رنگ باید مطابق نقشه برق و دستورالعمل بهره برداری پروژه تعیین شود؛ برای مثال، نباید بدون بررسی استاندارد یا منطق کنترلی سیستم فرض کرد که نور زرد همیشه نشان دهنده هشدار است.

کاربردهای چراغ سیگنال زرد EMAS

چراغ سیگنال B080XS با توجه به رنگ زرد، تغذیه 12 تا 30 ولت AC/DC و قطر نصب 22 میلی متر، برای کاربردهای زیر قابل بررسی است:

• تابلوهای برق صنعتی: نمایش وضعیت تعریف شده در مدار فرمان با استفاده از نور زرد.

• پنل های کنترل ماشین آلات: کمک به اپراتور برای تفکیک وضعیت های مختلف دستگاه از طریق رنگ چراغ ها.

• تابلوهای اتوماسیون: نمایش یک سیگنال وضعیت یا هشدار، در صورتی که این کاربرد در منطق کنترلی پروژه تعریف شده باشد.

• تجهیزات صنعتی با مدار فرمان کم ولتاژ: استفاده در مدارهایی که ولتاژ تغذیه چراغ در محدوده 12 تا 30 ولت AC/DC قرار دارد.

این موارد، کاربردهای متناسب با مشخصات محصول هستند؛ انتخاب نهایی به طراحی مدار، معنای رنگ ها در پروژه و شرایط نصب بستگی دارد.

پیش از خرید B080XS چه مواردی را بررسی کنیم؟

به موارد زیر توجه کنید:

تطبیق ولتاژ با مدار فرمان

این مدل برای تغذیه 12 تا 30 ولت AC/DC طراحی شده است. اگر مدار فرمان با ولتاژ 24 ولت کار می کند، از نظر محدوده ولتاژ می توان این مدل را بررسی کرد. اما برای مدارهای 48، 110 یا 220 ولت باید مدل مخصوص همان ولتاژ انتخاب شود؛ ولتاژ عایقی 300 ولت مجوز استفاده از این چراغ در مدار 220 ولت نیست.

انتخاب رنگ زرد بر اساس منطق تابلو

رنگ زرد باید با معنای تعریف شده برای سیگنال در نقشه برق هماهنگ باشد. اگر در تابلو، چراغ زرد برای هشدار یا وضعیت خاصی تعریف شده است، این مدل می تواند برای نمایش همان وضعیت در نظر گرفته شود. رنگ به تنهایی مشخص نمی کند چه سیگنالی باید به چراغ اعمال شود.

بررسی قطر نصب و فضای پشت پنل

قطر نصب 22 میلی متر برای انتخاب چراغ روی پنل اهمیت دارد. در صورت جایگزینی مدل قدیمی، علاوه بر قطر سوراخ، فضای پشت پنل و نحوه دسترسی به اتصالات را بررسی کنید. یکسان بودن قطر نصب لزوما به معنی یکسان بودن ساختار اتصالات یا قابلیت جایگزینی کامل نیست.

توجه به درجه حفاظت IP50

درجه حفاظت IP50 نشان می دهد که محصول در برابر ورود گرد و غبار حفاظت مشخصی دارد، اما برای مقاومت در برابر نفوذ آب طراحی نشده است. بنابراین اگر چراغ در محیط مرطوب، در معرض پاشش آب یا فضای بیرونی نصب می شود، باید شرایط محیطی و نیاز واقعی به حفاظت بالاتر بررسی شود.

بررسی اتصالات الکتریکی

سازنده برای این مدل سطح مقطع سیم 1.5 تا 2.5 میلی متر مربع و گشتاور اتصال 1.5 نیوتن متر را درج کرده است. هنگام نصب، این مقادیر را با نوع ترمینال و دستورالعمل فنی محصول تطبیق دهید و از اعمال گشتاور خارج از مقدار توصیه شده خودداری کنید.

تفاوت B080XS با مدل های مشابه EMAS

در سری B پلاستیکی، مدل های مختلفی از چراغ سیگنال LED با قطر نصب 22 میلی متر عرضه می شوند. مهم ترین تفاوت مدل های زیر، رنگ نور و در بعضی کدها ولتاژ کاری است.

• B050XB: چراغ LED سفید با ولتاژ 12 تا 30 ولت AC/DC.

• B060XK: چراغ LED قرمز با ولتاژ 12 تا 30 ولت AC/DC.

• B070XM: چراغ LED آبی با ولتاژ 12 تا 30 ولت AC/DC.

• B080XS: چراغ LED زرد با ولتاژ 12 تا 30 ولت AC/DC.

• B090XY: چراغ LED سبز با ولتاژ 12 تا 30 ولت AC/DC.

• B0W0XS: چراغ LED زرد با ولتاژ 48 ولت AC/DC.

• B0S0XS: چراغ LED زرد با ولتاژ 100 تا 230 ولت AC.

اگر رنگ زرد مورد نیاز است، انتخاب بین B080XS، B0W0XS و B0S0XS باید بر اساس ولتاژ مدار انجام شود. این مدل ها صرفا به دلیل رنگ یکسان قابل جایگزینی نیستند. همچنین، در صورت نیاز به مقایسه دقیق درجه حفاظت یا ابعاد، اطلاعات اختصاصی همان کد را بررسی کنید.

نکات نصب و استفاده

پیش از نصب، تغذیه مدار را قطع کنید و ولتاژ واقعی مدار فرمان را با محدوده 12 تا 30 ولت AC/DC تطبیق دهید. محل نصب باید با قطر اسمی 22 میلی متر سازگار باشد. هنگام اتصال سیم ها، به سطح مقطع اعلام شده و گشتاور 1.5 نیوتن متر توجه کنید. همچنین، به دلیل درجه حفاظت IP50، از نصب محصول در محلی که در معرض نفوذ آب قرار دارد خودداری کنید، مگر آنکه حفاظت مناسب دیگری برای مجموعه نصب فراهم شده باشد.

چه کسانی به چراغ سیگنال EMAS B080XS نیاز دارند؟

این محصول برای تابلو سازها، مهندسان برق، تکنسین های برق صنعتی، تعمیرکاران و واحدهای نگهداری و تعمیرات قابل بررسی است؛ به ویژه زمانی که به چراغ سیگنال زرد LED با تغذیه 12 تا 30 ولت AC/DC و قطر نصب 22 میلی متر نیاز دارند. برای پروژه هایی که مدار فرمان 48 یا 220 ولت دارند، بهتر است مدل دیگری از سری EMAS متناسب با ولتاژ سیستم انتخاب شود.

جمع بندی فنی

چراغ سیگنال EMAS B080XS یک چراغ LED زرد با قطر نصب 22 میلی متر و ولتاژ کاری 12 تا 30 ولت AC/DC است. درجه حفاظت IP50، جریان کاری اعلام شده 5 تا 20 میلی آمپر و توان مصرفی 0.7 وات از دیگر مشخصات درج شده در صفحه رسمی سازنده هستند. پیش از سفارش، ولتاژ مدار، قطر محل نصب، رنگ مورد نیاز و شرایط محیطی را بررسی کنید.
