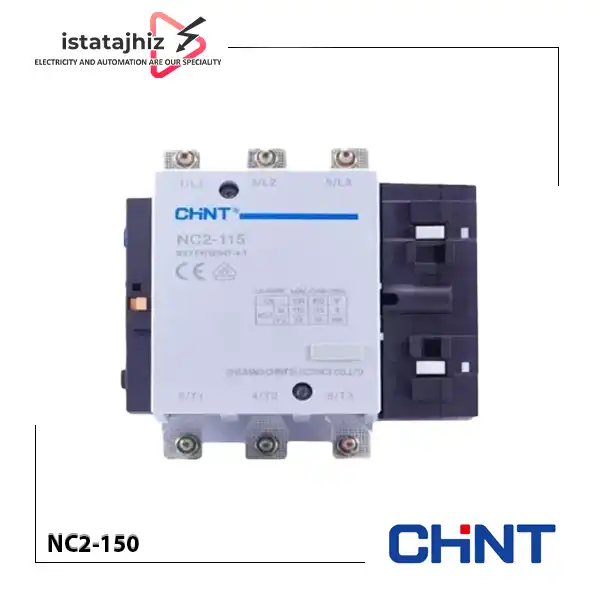

کنتاکتور 150 آمپر CHINT مدل NC2-150

کنتاکتور CHINT NC2-150 یکی از کنتاکتورهای قدرت سری NC2 برند چینت است که برای کنترل و قطع و وصل مدارهای الکتریکی با جریان بالا در کاربردهای صنعتی مورد استفاده قرار می‌گیرد. این مدل با جریان نامی کاری ۱۵۰ آمپر در رده بهره‌برداری AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت، برای کنترل موتورهای سه‌فاز و تجهیزات الکتریکی متناسب با ظرفیت نامی آن طراحی شده است.

سری NC2 از کنتاکتورهای قدرت CHINT در محدوده جریان‌های مختلف تولید می‌شود و در تابلوهای برق صنعتی، خطوط تولید، سیستم‌های پمپاژ و مدارهای راه‌اندازی موتور کاربرد دارد. مدل NC2-150 با ساختار سه‌پل، امکان کنترل هم‌زمان سه فاز را فراهم می‌کند و قابلیت استفاده از تجهیزات جانبی مانند کنتاکت کمکی و اینترلاک مکانیکی را نیز دارد.

هنگام انتخاب این محصول، تنها توجه به عدد ۱۵۰ آمپر کافی نیست. نوع بار، جریان واقعی موتور، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط نصب از عواملی هستند که باید پیش از خرید بررسی شوند. در ادامه مشخصات فنی و کاربردهای کنتاکتور CHINT NC2-150 را بررسی می‌کنیم.

معرفی کنتاکتور CHINT NC2-150

کنتاکتور NC2-150 یک تجهیز الکترومغناطیسی برای کنترل مدارهای قدرت است. عملکرد آن بر اساس دریافت فرمان الکتریکی توسط بوبین انجام می‌شود. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و مجموعه کنتاکت‌های اصلی تغییر وضعیت می‌دهند؛ در نتیجه مدار مصرف‌کننده وصل می‌شود. با قطع فرمان نیز کنتاکت‌ها به وضعیت اولیه بازمی‌گردند.

این کنتاکتور برای استفاده در مدارهای قدرت سه‌فاز طراحی شده و می‌تواند در کنار تجهیزات حفاظتی مناسب، بخشی از سیستم راه‌اندازی و کنترل موتور باشد. ظرفیت ۱۵۰ آمپر آن در رده AC-3، امکان استفاده در کاربردهای موتوری متناسب با این رده را فراهم می‌کند.

تفاوت جریان AC-1 و AC-3 در کنتاکتور NC2-150

در بررسی مشخصات کنتاکتورهای قدرت، باید به رده بهره‌برداری توجه کرد؛ زیرا جریان نامی در شرایط مختلف کاری یکسان نیست.

جریان AC-3 برابر ۱۵۰ آمپر: این مقدار برای کاربردهای متداول کنترل موتورهای قفس سنجابی، مانند راه‌اندازی و قطع موتور در حین کار، در شرایط تعریف‌شده استاندارد در نظر گرفته شده است.

جریان حرارتی قراردادی AC-1 برابر ۲۰۰ آمپر: این مقدار مربوط به بارهای غیرالقایی یا با ضریب القایی پایین است و نباید به‌عنوان جریان مجاز کنترل موتور در نظر گرفته شود.

جریان AC-4 برابر ۱۰۸ آمپر: این رده برای شرایط کاری دشوارتر موتور، مانند راه‌اندازی ضربه‌ای، ترمز معکوس و قطع و وصل‌های خاص، کاربرد دارد.

بنابراین برای انتخاب کنتاکتور موتور، باید جریان مصرف‌کننده با مقدار AC-3 یا AC-4 متناسب با نوع عملکرد مقایسه شود؛ استفاده از عدد AC-1 برای انتخاب کنتاکتور موتور می‌تواند باعث انتخاب نادرست شود.

مشخصات فنی کنتاکتور CHINT NC2-150

توجه: ولتاژ بوبین باید هنگام سفارش مشخص شود. ولتاژ مدار فرمان با ولتاژ مدار قدرت تفاوت دارد و انتخاب بوبین باید بر اساس ولتاژ خروجی مدار فرمان انجام شود.

ساختار و نحوه عملکرد کنتاکتور NC2-150

کنتاکتور NC2-150 از بخش‌های اصلی شامل سیستم مغناطیسی، مجموعه کنتاکت‌ها، محفظه و سیستم خاموش‌کننده قوس الکتریکی تشکیل شده است. هماهنگی این اجزا باعث می‌شود عملیات قطع و وصل مدار به‌صورت الکترومغناطیسی انجام شود.

بوبین و سیستم مغناطیسی

بوبین با دریافت ولتاژ فرمان، میدان مغناطیسی ایجاد می‌کند. این میدان باعث حرکت بخش متحرک هسته و تغییر وضعیت کنتاکت‌های اصلی می‌شود. پس از قطع ولتاژ فرمان، نیروی مغناطیسی از بین می‌رود و مکانیزم کنتاکتور به وضعیت اولیه بازمی‌گردد.

در مدل NC2-150 امکان انتخاب بوبین با ولتاژهای AC مختلف وجود دارد. این تنوع به طراح تابلو کمک می‌کند تا کنتاکتور را با ولتاژ مدار فرمان هماهنگ کند.

کنتاکت‌های قدرت

کنتاکت‌های اصلی وظیفه انتقال جریان به مصرف‌کننده را بر عهده دارند. در نسخه سه‌پل NC2-150، این کنتاکت‌ها برای قطع و وصل سه فاز طراحی شده‌اند. هنگام وصل بوبین، مسیر عبور جریان برقرار می‌شود و با قطع فرمان، مسیر قدرت قطع خواهد شد.

سیستم خاموش‌کننده قوس الکتریکی

در زمان قطع مدارهای قدرت، به‌ویژه هنگام کنترل بارهای القایی مانند موتورهای الکتریکی، احتمال ایجاد قوس الکتریکی بین کنتاکت‌ها وجود دارد. سیستم خاموش‌کننده قوس به کنترل این پدیده کمک می‌کند و در کاهش اثرات آن بر مجموعه کنتاکت‌ها نقش دارد.

طبق کاتالوگ CHINT، فاصله قوس در کنتاکتورهای NC2-115 تا NC2-330 در محدوده ولتاژ ۲۰۰ تا ۵۰۰ ولت برابر با ۱۰ میلی‌متر است. این طراحی به کاهش فضای موردنیاز در مجموعه تجهیزات تابلو کمک می‌کند.

کاربردهای کنتاکتور 150 آمپر CHINT

کنتاکتور NC2-150 برای مدارهایی مناسب است که به کنترل بارهای الکتریکی با جریان بالا نیاز دارند. با توجه به جریان نامی ۱۵۰ آمپر در رده AC-3 و توان موتور ۷۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، این مدل می‌تواند در بخش‌های مختلف صنعت مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز: کنترل موتورهای قفس سنجابی در ماشین‌آلات و تجهیزات صنعتی، با رعایت جریان و توان مجاز.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت برای قطع و وصل و کنترل تجهیزات الکتریکی.
• سیستم‌های پمپاژ: کنترل الکتروموتورهای پمپ‌های صنعتی و تأسیساتی متناسب با ظرفیت کنتاکتور.
• سیستم‌های تهویه صنعتی: کنترل موتور فن‌ها و برخی تجهیزات الکتریکی در سیستم‌های تهویه.
• خطوط تولید: استفاده در مدار فرمان و قدرت ماشین‌آلات و تجهیزات تولیدی.
• نوار نقاله‌ها: کنترل موتورهای مورد استفاده در سیستم‌های انتقال مواد.
• تجهیزات صنعتی سنگین: استفاده در مدارهای کنترلی که به کنتاکتور قدرت با ظرفیت جریان بالا نیاز دارند.

انتخاب نهایی باید بر اساس پلاک موتور، جریان راه‌اندازی، نوع بار و شرایط بهره‌برداری انجام شود.

استفاده از رله اضافه‌بار در کنار کنتاکتور NC2-150

کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد و به‌تنهایی جایگزین تجهیزات حفاظت موتور نیست. برای محافظت از موتور در برابر اضافه‌بار، معمولاً از رله اضافه‌بار حرارتی متناسب با جریان موتور در کنار کنتاکتور استفاده می‌شود.

در این ترکیب، رله اضافه‌بار جریان موتور را پایش می‌کند و در صورت تشخیص اضافه‌بار، فرمان قطع را از طریق مدار فرمان به بوبین کنتاکتور ارسال می‌کند. با قطع بوبین، کنتاکتور باز شده و جریان موتور قطع می‌شود.

برای تکمیل حفاظت مدار، باید تجهیزات حفاظت اتصال کوتاه مانند فیوز یا کلید حفاظتی مناسب نیز در نظر گرفته شوند. انتخاب این تجهیزات باید با مشخصات موتور، جریان اتصال کوتاه احتمالی و الزامات طراحی تابلو هماهنگ باشد.

تجهیزات جانبی و قابلیت‌های کنتاکتور CHINT NC2-150

یکی از مزیت‌های سری NC2 امکان استفاده از تجهیزات جانبی برای توسعه مدار فرمان و کنترل است.

کنتاکت کمکی F4

کنتاکت‌های کمکی برای ارسال وضعیت کنتاکتور به مدار فرمان، ایجاد خودنگهدار، ارسال سیگنال به PLC و اجرای منطق کنترلی استفاده می‌شوند. سری F4 در ترکیب‌های مختلف کنتاکت باز و بسته ارائه شده است؛ بنابراین می‌توان متناسب با نیاز مدار، آرایش مناسب را انتخاب کرد.

ماژول تأخیر زمانی F5

در برخی مدارهای کنترلی، لازم است تغییر وضعیت کنتاکت‌ها با تأخیر زمانی انجام شود. ماژول‌های سری F5 برای ایجاد تأخیر در وصل یا قطع در دسترس هستند و بازه‌های زمانی مختلفی را پوشش می‌دهند.

اینترلاک مکانیکی

اینترلاک مکانیکی در مدارهایی مانند چپ‌گرد و راست‌گرد یا تغییر وضعیت بین دو منبع کاربرد دارد. این قطعه از وصل هم‌زمان کنتاکتورهای مرتبط جلوگیری می‌کند. طبق کاتالوگ، امکان نصب اینترلاک مکانیکی در آرایش افقی و عمودی برای سری NC2 در نظر گرفته شده است.

نکات مهم در انتخاب و نصب کنتاکتور NC2-150

برای انتخاب و استفاده صحیح از این محصول، بهتر است موارد زیر پیش از نصب بررسی شوند:

جریان مصرف‌کننده: جریان نامی موتور باید با جریان مجاز کنتاکتور در رده AC-3 هماهنگ باشد.

نوع عملکرد موتور: اگر مدار شامل راه‌اندازی ضربه‌ای، ترمز معکوس یا قطع و وصل‌های سنگین است، رده AC-4 نیز باید بررسی شود.

ولتاژ بوبین: ولتاژ بوبین باید با مدار فرمان مطابقت داشته باشد.

تعداد پل‌ها: مدل NC2-150 نسخه سه‌پل است؛ مدل چهارپل با پسوند /4 مشخص می‌شود.

تجهیزات حفاظتی: رله اضافه‌بار و حفاظت اتصال کوتاه باید متناسب با مشخصات موتور انتخاب شوند.

شرایط محیطی: دمای محیط و ارتفاع محل نصب باید در محدوده مجاز کاتالوگ باشد.

اتصالات قدرت: سطح مقطع کابل یا شینه و نحوه اتصال ترمینال‌ها باید مطابق دستورالعمل سازنده انتخاب شود.

فضای نصب: ابعاد کنتاکتور و فضای موردنیاز برای سیم‌کشی، تهویه و سرویس تجهیزات جانبی باید در طراحی تابلو لحاظ شود.

قیمت و خرید کنتاکتور 150 آمپر CHINT مدل NC2-150

برای خرید کنتاکتور ۱۵۰ آمپر CHINT مدل NC2-150، بهتر است پیش از ثبت سفارش مشخصات موتور یا مصرف‌کننده، ولتاژ بوبین موردنیاز و نوع کاربرد بررسی شود. انتخاب صحیح این موارد باعث می‌شود کنتاکتور با شرایط واقعی مدار هماهنگ باشد و عملکرد مناسبی در تابلو برق داشته باشد.
