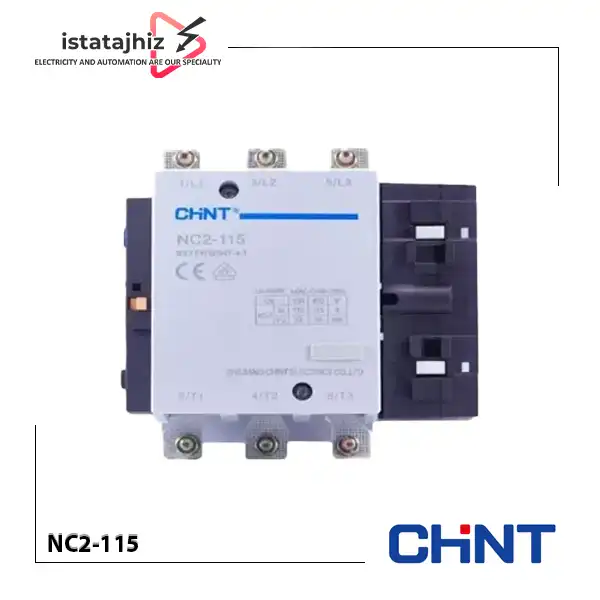

کنتاکتور 115 آمپر CHINT مدل NC2-115

کنتاکتور CHINT NC2-115 یکی از کنتاکتورهای قدرت سری NC2 برند چینت است که برای قطع و وصل مدارهای الکتریکی و کنترل موتورهای سه‌فاز در کاربردهای صنعتی طراحی شده است. این مدل با جریان نامی کاری 115 آمپر در رده بهره‌برداری AC-3 و ولتاژ 380/400 ولت، گزینه‌ای مناسب برای مدارهایی است که به یک کنتاکتور قدرت با ظرفیت بالاتر و قابلیت کنترل بارهای موتوری نیاز دارند.

سری NC2 در محدوده جریان‌های مختلف تولید شده و در تابلوهای برق صنعتی، مدارهای فرمان و سیستم‌های راه‌اندازی موتور مورد استفاده قرار می‌گیرد. طراحی این کنتاکتور به‌گونه‌ای است که علاوه بر انجام عملیات قطع و وصل، امکان استفاده از تجهیزات جانبی مانند کنتاکت کمکی و اینترلاک مکانیکی را نیز فراهم می‌کند.

در انتخاب کنتاکتور 115 آمپر باید علاوه بر جریان نامی، نوع بار، ولتاژ کاری، تعداد دفعات قطع و وصل و شرایط محیطی را در نظر گرفت. به همین دلیل، آشنایی با مشخصات فنی NC2-115 به انتخاب دقیق‌تر و استفاده ایمن‌تر از آن کمک می‌کند.

معرفی کنتاکتور CHINT NC2-115

کنتاکتور NC2-115 از محصولات قدرت برند چینت است که برای کنترل از راه دور مدارهای الکتریکی به کار می‌رود. این تجهیز با دریافت فرمان الکتریکی به بوبین، وضعیت کنتاکت‌های اصلی را تغییر می‌دهد و مسیر عبور جریان به سمت مصرف‌کننده را وصل یا قطع می‌کند.

در مدارهای صنعتی، این کنتاکتور می‌تواند برای کنترل موتورهای سه‌فاز، تجهیزات الکتریکی و بارهایی که نیاز به قطع و وصل مکرر دارند، استفاده شود. همچنین در صورت ترکیب با رله اضافه‌بار حرارتی مناسب، می‌توان از آن در یک مدار راه‌اندازی موتور با حفاظت اضافه‌بار استفاده کرد.

تفاوت جریان AC-1 و AC-3 در این مدل

یکی از نکات مهم هنگام بررسی مشخصات این محصول، تفاوت جریان کاری در رده‌های AC-1 و AC-3 است:

• جریان AC-3 برابر 115 آمپر: این مقدار برای کاربردهای متداول کنترل موتورهای قفس سنجابی، مانند راه‌اندازی و قطع موتور در حین کار، در شرایط تعریف‌شده استاندارد در نظر گرفته می‌شود.
• جریان حرارتی قراردادی AC-1 برابر 200 آمپر: این مقدار مربوط به شرایط بارهای غیرالقایی یا با ضریب القایی پایین است و نباید به‌عنوان جریان مجاز کنترل موتور در نظر گرفته شود.

بنابراین اگر قصد استفاده از این کنتاکتور برای راه‌اندازی موتور سه‌فاز را دارید، باید انتخاب را بر اساس جریان موتور و رده AC-3 انجام دهید، نه صرفاً عدد 200 آمپر مربوط به AC-1.

مشخصات فنی کنتاکتور NC2-115

نکته: ولتاژ بوبین باید هنگام سفارش مشخص شود؛ زیرا ولتاژ فرمان مدار با ولتاژ نامی قدرت کنتاکتور یکسان نیست و باید با مدار فرمان تابلو مطابقت داشته باشد.

ساختار و نحوه عملکرد کنتاکتور NC2-115

کنتاکتور NC2-115 از بخش‌های اصلی شامل سیستم مغناطیسی، مجموعه کنتاکت‌ها، محفظه و سیستم خاموش‌کننده قوس الکتریکی تشکیل شده است. هر یک از این قسمت‌ها در عملکرد صحیح تجهیز نقش دارند.

بوبین و سیستم مغناطیسی

بوبین کنتاکتور با دریافت ولتاژ فرمان، میدان مغناطیسی ایجاد می‌کند. این میدان باعث حرکت بخش متحرک سیستم مغناطیسی و تغییر وضعیت کنتاکت‌ها می‌شود. با قطع ولتاژ بوبین، نیروی مغناطیسی از بین می‌رود و کنتاکت‌ها به وضعیت اولیه بازمی‌گردند.

در سری NC2، ولتاژهای مختلفی برای بوبین AC در نظر گرفته شده است. انتخاب نسخه مناسب باید بر اساس ولتاژ مدار فرمان انجام شود.

کنتاکت‌های قدرت

کنتاکت‌های اصلی وظیفه عبور جریان مدار قدرت را بر عهده دارند. در مدل سه‌پل NC2-115، این بخش برای کنترل سه فاز طراحی شده است. هنگام وصل بوبین، کنتاکت‌های اصلی بسته می‌شوند و جریان به سمت مصرف‌کننده انتقال پیدا می‌کند.

سیستم خاموش‌کننده قوس الکتریکی

هنگام قطع مدارهای قدرت، به‌ویژه در بارهای القایی مانند موتورهای الکتریکی، ممکن است قوس الکتریکی بین کنتاکت‌ها ایجاد شود. سیستم خاموش‌کننده قوس در این کنتاکتور به کنترل و کاهش اثرات این پدیده کمک می‌کند.

طبق کاتالوگ، سری NC2 از طراحی با فاصله قوس کوتاه بهره می‌برد. فاصله قوس مدل‌های NC2-115 تا NC2-330 در محدوده ولتاژ 200 تا 500 ولت برابر با 10 میلی‌متر اعلام شده است.

کاربردهای کنتاکتور CHINT NC2-115

کنتاکتور 115 آمپر CHINT در مدارهایی استفاده می‌شود که کنترل و قطع و وصل بارهای الکتریکی با جریان نسبتاً بالا اهمیت دارد. انتخاب نهایی آن باید با توجه به جریان مصرف‌کننده، نوع بار و شرایط بهره‌برداری انجام شود.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز: کنترل موتورهای قفس سنجابی در ماشین‌آلات و تجهیزات صنعتی، با رعایت توان و جریان مجاز در رده AC-3.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت و فرمان برای کنترل تجهیزات الکتریکی.
• سیستم‌های پمپاژ: قطع و وصل الکتروموتورهای مورد استفاده در پمپ‌های صنعتی و تأسیساتی.
• تجهیزات تهویه و سرمایش: کنترل موتورهای الکتریکی در برخی سیستم‌های تهویه صنعتی و تجهیزات سرمایشی.
• ماشین‌آلات تولیدی: استفاده در مدار کنترل موتور دستگاه‌های صنعتی و خطوط تولید.
• سیستم‌های انتقال مواد: کنترل موتورهای مورد استفاده در نوار نقاله‌ها و تجهیزات جابه‌جایی مواد.
• مدارهای تغییر وضعیت و فرمان: استفاده در مدارهای کنترلی که به کنتاکتور قدرت و تجهیزات جانبی نیاز دارند.

استفاده از رله اضافه‌بار در کنار NC2-115

کنتاکتور به‌تنهایی وظیفه قطع و وصل مدار را انجام می‌دهد و نباید آن را جایگزین تجهیزات حفاظت موتور در برابر اضافه‌بار دانست. برای ساخت یک مدار راه‌اندازی موتور، معمولاً از رله اضافه‌بار حرارتی متناسب با جریان موتور در کنار کنتاکتور استفاده می‌شود.

در این ترکیب، رله اضافه‌بار جریان موتور را پایش می‌کند و در صورت تشخیص اضافه‌بار، از طریق مدار فرمان باعث قطع بوبین کنتاکتور می‌شود. به این ترتیب، مسیر قدرت موتور قطع خواهد شد.

برای انتخاب رله مناسب باید محدوده تنظیم جریان آن با جریان نامی موتور هماهنگ باشد. همچنین در طراحی مدار باید حفاظت اتصال کوتاه با فیوز یا کلید حفاظتی مناسب به‌صورت جداگانه در نظر گرفته شود.

نکات مهم در انتخاب و نصب کنتاکتور NC2-115

پیش از خرید و نصب این محصول، توجه به چند نکته فنی ضروری است:

• بررسی جریان موتور: برای بارهای موتوری، جریان نامی کنتاکتور در رده AC-3 باید با جریان واقعی موتور متناسب باشد.
• انتخاب ولتاژ بوبین: ولتاژ بوبین باید با خروجی مدار فرمان هماهنگ باشد. نسخه‌های مختلف AC با ولتاژهای متفاوت قابل انتخاب هستند.
• توجه به تعداد پل‌ها: مدل NC2-115 به‌صورت سه‌پل معرفی شده است. مدل چهارپل با پسوند /4 مشخص می‌شود.
• انتخاب تجهیزات حفاظتی: استفاده از رله اضافه‌بار و حفاظت اتصال کوتاه متناسب با مدار ضروری است.
• رعایت شرایط نصب: دمای محیط، ارتفاع محل نصب و وضعیت قرارگیری کنتاکتور باید در محدوده مجاز کاتالوگ باشد.
• اتصالات قدرت: سطح مقطع کابل، نوع شینه و گشتاور بستن ترمینال‌ها باید مطابق دستورالعمل سازنده انتخاب شوند.
• فضای نصب: ابعاد کنتاکتور و فضای موردنیاز برای سیم‌کشی و سرویس تجهیزات جانبی باید پیش از طراحی تابلو بررسی شود.

تفاوت کنتاکتور NC2-115 با کنتاکتورهای معمولی سری NC1

سری NC2 در رده کنتاکتورهای قدرت با جریان‌های بالاتر قرار می‌گیرد و برای کاربردهایی طراحی شده است که به ظرفیت قطع و وصل بیشتری نیاز دارند. مدل NC2-115 با جریان کاری 115 آمپر در رده AC-3، برای کنترل موتورهای سه‌فاز با توان بالاتر نسبت به بسیاری از مدل‌های رایج کنتاکتورهای کوچک‌تر مناسب است.

در انتخاب بین سری NC1 و NC2، صرفاً مقایسه عدد آمپر کافی نیست. باید جریان AC-3، توان موتور، ولتاژ بوبین، شرایط کاری و ابعاد نصب هر دو مدل بررسی شود. همچنین نوع بار و تعداد دفعات عملکرد در طول زمان می‌تواند در انتخاب نهایی تأثیرگذار باشد.

قیمت و خرید کنتاکتور 115 آمپر CHINT مدل NC2-115

برای خرید کنتاکتور 115 آمپر CHINT مدل NC2-115، بررسی مشخصات فنی و تطبیق آن با شرایط مدار اهمیت زیادی دارد. پیش از ثبت سفارش، بهتر است جریان و توان موتور، ولتاژ بوبین موردنیاز و نوع کاربرد مشخص شود تا محصول متناسب با نیاز پروژه انتخاب شود.

ایستا تجهیز امکان استعلام قیمت و دریافت اطلاعات فنی تجهیزات برق صنعتی را برای خریداران فراهم می‌کند. برای اطلاع از قیمت روز کنتاکتور CHINT NC2-115، موجودی و دریافت مشاوره فنی می‌توانید با کارشناسان فروش تماس بگیرید.

آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

شماره‌های تماس: 09028137383 | 02133988303 | 02133988304

با دریافت مشاوره پیش از خرید می‌توانید ولتاژ بوبین، تجهیزات جانبی و مشخصات حفاظتی موردنیاز را با شرایط پروژه خود تطبیق دهید.
