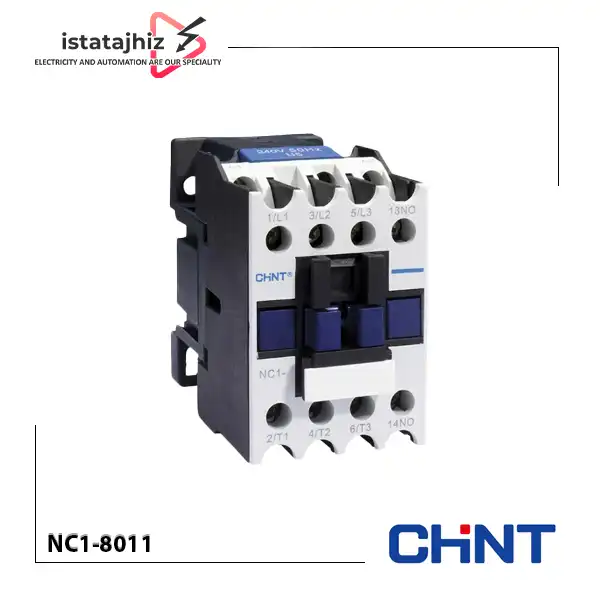

کنتاکتور 80 آمپر CHINT مدل NC1-8011

کنتاکتور 80 آمپر CHINT مدل NC1-8011 یکی از تجهیزات پرکاربرد در سیستم‌های برق صنعتی است که برای کنترل، قطع و وصل مدارهای الکتریکی و راه‌اندازی الکتروموتورهای سه‌فاز مورد استفاده قرار می‌گیرد. این محصول از سری NC1 برند CHINT بوده و با برخورداری از سه کنتاکت اصلی قدرت و دو کنتاکت کمکی، امکان استفاده در مدارهای فرمان و قدرت را فراهم می‌کند.

این کنتاکتور با جریان نامی 80 آمپر در رده کاری AC-3، برای کنترل موتورهای الکتریکی و تجهیزات صنعتی با توان نسبتاً بالا مناسب است. توان قابل کنترل موتور سه‌فاز توسط این مدل در ولتاژ 380/400 ولت به 37 کیلووات می‌رسد. همچنین وجود یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته، امکان استفاده از آن را در مدارهای خودنگهدار، اینترلاک و سیستم‌های کنترلی فراهم می‌کند.

کنتاکتور NC1-8011 با قابلیت ترکیب با رله‌های حرارتی و تجهیزات جانبی سازگار، گزینه‌ای کاربردی برای تابلوهای برق صنعتی، سیستم‌های کنترل موتور، ماشین‌آلات تولیدی و تأسیسات الکتریکی محسوب می‌شود.

مشخصات فنی کنتاکتور CHINT مدل NC1-8011

کنتاکتور NC1-8011 از نوع کنتاکتورهای الکترومغناطیسی است. عملکرد این تجهیز بر اساس تحریک بوبین و ایجاد میدان مغناطیسی انجام می‌شود. با اعمال ولتاژ مناسب به بوبین، هسته متحرک جذب شده و کنتاکت‌های اصلی بسته می‌شوند. در این وضعیت، جریان الکتریکی از طریق سه پل قدرت به مصرف‌کننده منتقل خواهد شد.

یکی از ویژگی‌های مهم این مدل، ظرفیت جریان 80 آمپر در رده کاری AC-3 است. این مشخصه آن را برای کنترل موتورهای سه‌فاز در کاربردهای صنعتی مناسب می‌کند. همچنین کنتاکت‌های کمکی تعبیه‌شده در این مدل، امکان توسعه مدارهای فرمان و کنترل را فراهم می‌کنند.

بررسی اجزای اصلی و عملکرد کنتاکتور 80 آمپر CHINT

برای انتخاب صحیح کنتاکتور، آشنایی با اجزای داخلی و نحوه عملکرد آن اهمیت زیادی دارد. کنتاکتور NC1-8011 از بخش‌های مختلفی تشکیل شده که هرکدام وظیفه مشخصی در قطع و وصل جریان و کنترل تجهیزات بر عهده دارند.

بوبین کنتاکتور

بوبین وظیفه ایجاد میدان مغناطیسی و تحریک مکانیزم داخلی کنتاکتور را بر عهده دارد. زمانی که ولتاژ مناسب به بوبین اعمال می‌شود، هسته متحرک جذب شده و وضعیت کنتاکت‌های قدرت و کمکی تغییر می‌کند. با قطع ولتاژ بوبین نیز مکانیزم به حالت اولیه بازمی‌گردد.

بوبین کنتاکتورهای سری NC1 در ولتاژهای مختلف عرضه می‌شود. در کاتالوگ این سری، ولتاژهای متنوعی برای بوبین AC از جمله 24، 110، 127، 220، 240، 380 و 415 ولت و مقادیر دیگر در نظر گرفته شده است.

بنابراین هنگام خرید NC1-8011 باید ولتاژ بوبین را متناسب با ولتاژ مدار فرمان انتخاب کنید. شناسه NC1-8011 به‌تنهایی نشان‌دهنده ولتاژ بوبین نیست.

کنتاکت‌های اصلی قدرت

این مدل دارای سه کنتاکت اصلی باز است که برای قطع و وصل سه فاز مدار قدرت استفاده می‌شوند. در حالت عادی کنتاکت‌ها باز هستند و با تحریک بوبین، هر سه مسیر قدرت بسته شده و جریان به مصرف‌کننده منتقل می‌شود.

ظرفیت 80 آمپر در رده AC-3 نشان‌دهنده توانایی این کنتاکتور برای کنترل بارهای موتوری در شرایط کاری تعریف‌شده توسط سازنده است.

کنتاکت‌های کمکی

کنتاکتور CHINT مدل NC1-8011 دارای دو کنتاکت کمکی شامل یک کنتاکت NO و یک کنتاکت NC است.

این کنتاکت‌ها در مدار فرمان استفاده می‌شوند و کاربردهای مختلفی دارند:

• ایجاد مدار خودنگهدار برای حفظ وضعیت کنتاکتور
• اجرای اینترلاک الکتریکی بین کنتاکتورها
• ارسال وضعیت عملکرد کنتاکتور به تجهیزات کنترلی
• کنترل چراغ‌های سیگنال و مدارهای اعلام وضعیت
• ارتباط با سایر تجهیزات اتوماسیون صنعتی

کاربردهای کنتاکتور 80 آمپر CHINT مدل NC1-8011

کنتاکتور 80 آمپر به دلیل ظرفیت مناسب برای کنترل بارهای موتوری و تجهیزات الکتریکی، در بسیاری از سیستم‌های صنعتی مورد استفاده قرار می‌گیرد. این محصول به‌خصوص در مدارهایی کاربرد دارد که نیاز به قطع و وصل الکتروموتورهای سه‌فاز با جریان کاری بالا دارند.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی الکتروموتورهای سه‌فاز: کنترل روشن و خاموش شدن موتورهای صنعتی با جریان متناسب با ظرفیت کنتاکتور.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت و فرمان برای کنترل تجهیزات الکتریکی.
• سیستم‌های پمپاژ صنعتی: کنترل موتور پمپ‌های آب، تجهیزات آبرسانی و سیستم‌های انتقال سیالات.
• سیستم‌های تهویه مطبوع: کنترل موتور فن‌ها، هواسازها و برخی تجهیزات سرمایشی و تأسیساتی.
• ماشین‌آلات تولیدی: کنترل موتورهای مورد استفاده در خطوط تولید، دستگاه‌های صنعتی و تجهیزات کارخانه‌ای.
• سیستم‌های اتوماسیون صنعتی: استفاده در مدارهای فرمان برای کنترل تجهیزات الکترومکانیکی.
• مدارهای چپ‌گرد و راست‌گرد: استفاده در کنار کنتاکتور مکمل و تجهیزات اینترلاک برای تغییر جهت چرخش موتور.
• مدارهای ستاره مثلث: استفاده به‌عنوان یکی از کنتاکتورهای مدار راه‌اندازی ستاره مثلث، با انتخاب صحیح ظرفیت و تجهیزات جانبی.

تفاوت جریان AC-1 و AC-3 در کنتاکتور NC1-8011

یکی از نکات مهم هنگام خرید کنتاکتور، توجه به رده کاری آن است. جریان نامی کنتاکتور با توجه به نوع بار و شرایط قطع و وصل متفاوت خواهد بود؛ بنابراین نباید صرفاً بر اساس عدد آمپر درج‌شده روی محصول تصمیم‌گیری کرد.

رده کاری AC-1

این رده برای بارهای غیرالقایی یا با خاصیت القایی ضعیف مانند تجهیزات گرمایشی و بارهای مقاومتی استفاده می‌شود.

جریان حرارتی قراردادی کنتاکتور NC1-8011 در این رده برابر با 95 آمپر است.

رده کاری AC-3

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان آن‌ها در شرایط کاری عادی مورد استفاده قرار می‌گیرد.

جریان نامی کنتاکتور NC1-8011 در این رده برابر با 80 آمپر است. همچنین توان قابل کنترل موتور سه‌فاز در ولتاژ 380/400 ولت برابر با 37 کیلووات اعلام شده است.

بنابراین اگر قصد استفاده از این محصول برای راه‌اندازی الکتروموتور را دارید، باید جریان نامی موتور، توان، ولتاژ شبکه و شرایط راه‌اندازی را بررسی کنید.

نکات مهم در انتخاب و نصب کنتاکتور CHINT مدل NC1-8011

برای دستیابی به عملکرد مناسب و افزایش طول عمر کنتاکتور، رعایت نکات فنی هنگام انتخاب و نصب اهمیت زیادی دارد.

1. انتخاب ولتاژ بوبین مناسب

ولتاژ بوبین باید با ولتاژ تغذیه مدار فرمان مطابقت داشته باشد. استفاده از بوبین با ولتاژ نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به سیم‌پیچ شود.

2. بررسی جریان مصرفی موتور

برای انتخاب کنتاکتور مناسب، جریان نامی الکتروموتور باید با ظرفیت کنتاکتور در رده AC-3 مطابقت داشته باشد. توان موتور به‌تنهایی معیار کافی برای انتخاب نیست.

3. استفاده از رله حرارتی متناسب

کنتاکتور به‌تنهایی وظیفه حفاظت موتور در برابر اضافه‌بار را بر عهده ندارد. برای این منظور باید از رله حرارتی متناسب با جریان موتور استفاده شود.

4. توجه به حفاظت اتصال کوتاه

برای حفاظت مدار در برابر اتصال کوتاه، استفاده از فیوز یا کلید حفاظتی مناسب ضروری است.

5. بررسی شرایط محیطی و نصب

دمای محیط، تهویه داخل تابلو، ارتفاع محل نصب و نحوه قرارگیری کنتاکتور بر عملکرد و طول عمر آن تأثیرگذار هستند.

6. انتخاب تجهیزات جانبی سازگار

در صورت نیاز به نصب کنتاکت کمکی اضافی، رله حرارتی یا تجهیزات اینترلاک، باید سازگاری تجهیزات جانبی با سری NC1 بررسی شود.

استانداردها و شرایط عملکرد کنتاکتور NC1-8011

کنتاکتورهای سری NC1 برند چانت مطابق استاندارد IEC/EN 60947-4-1 طراحی شده‌اند. این استاندارد الزامات مربوط به کنتاکتورهای الکترومکانیکی و راه‌اندازهای موتور را مشخص می‌کند.

برخی از شرایط عملکرد اعلام‌شده برای این سری عبارت‌اند از:

• دمای محیط مجاز از 5- تا 40+ درجه سانتی‌گراد
• حداکثر ارتفاع نصب 2000 متر از سطح دریا
• فرکانس کاری 50 و 60 هرتز
• ولتاژ عایقی نامی 690 ولت
• پشتیبانی از رده‌های کاری AC-3 و AC-4
• قابلیت استفاده در مدارهای قطع و وصل تجهیزات الکتریکی

رعایت شرایط نصب و بهره‌برداری اعلام‌شده توسط سازنده، به عملکرد صحیح کنتاکتور و کاهش استهلاک قطعات داخلی کمک می‌کند.

قیمت و خرید کنتاکتور 80 آمپر CHINT مدل NC1-8011

برای خرید کنتاکتور 80 آمپر CHINT مدل NC1-8011، علاوه بر بررسی قیمت روز، باید به مشخصات فنی و سازگاری محصول با مدار موردنظر توجه داشته باشید. جریان نامی در رده AC-3، توان موتور قابل کنترل، تعداد کنتاکت‌های کمکی و ولتاژ بوبین از مهم‌ترین مواردی هستند که پیش از خرید باید بررسی شوند.

فروشگاه ایستا تجهیز تأمین‌کننده تجهیزات برق صنعتی از برندهای معتبر است و امکان تهیه کنتاکتور CHINT و سایر تجهیزات موردنیاز تابلوهای برق صنعتی را فراهم می‌کند.

برای استعلام قیمت کنتاکتور NC1-8011، اطلاع از موجودی و دریافت مشاوره فنی درباره انتخاب محصول مناسب می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید.
