کلید چنج اور 630 آمپر سه پل CHINT

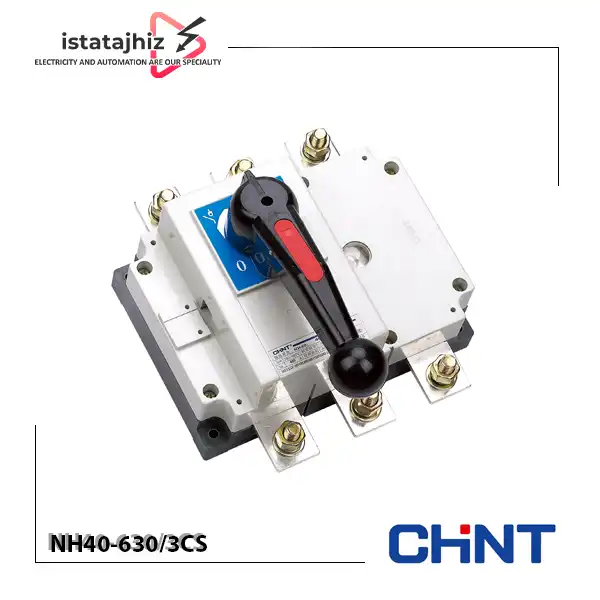

کلید چنج اور 630 آمپر سه پل CHINT NH40-630/3CS یکی از تجهیزات مورد استفاده در تابلو های برق شهر و ژنراتور، تابلو های توزیع صنعتی و سیستم‌ های برق فشار ضعیف است. این محصول از سری NH40 برند CHINT بوده و برای قطع و وصل دستی مدار، جداسازی الکتریکی و استفاده در ساختار های انتخاب منبع تغذیه کاربرد دارد.

این مدل با جریان حرارتی 630 آمپر و ساختار سه‌ پل طراحی شده و برای مدار های سه‌ فاز متناسب با مشخصات فنی آن قابل استفاده است. سری NH40 در گروه کلید های جداکننده یا Switch Disconnector قرار می‌گیرد و مطابق دیتاشیت، برای شبکه‌ های AC با فرکانس 50 هرتز و ولتاژ نامی تا 690 ولت AC و 440 ولت DC معرفی شده است.

در کد محصول NH40-630/3CS، عدد 630 نشان‌ دهنده جریان حرارتی و عدد 3 بیانگر سه‌ پل بودن کلید است. حرف C نیز طبق راهنمای کدگذاری دیتاشیت، به عملکرد اهرم از سمت جلوی کلید به‌ صورت جانبی اشاره دارد.

عملکرد کلید چنج اور CHINT NH40-630/3CS

در تابلو های برق شهر و ژنراتور، معمولاً دو منبع تغذیه برای تأمین انرژی الکتریکی مصرف‌ کننده در نظر گرفته می‌شود. در چنین ساختاری، کلید چنج اور امکان انتخاب دستی منبع مورد نظر را فراهم می‌کند.

کلید NH40-630/3CS می‌تواند به‌ عنوان کلید جداکننده و بخشی از ساختار انتخاب منبع در تابلو های برق مورد استفاده قرار گیرد. در این کاربرد، نحوه اتصال ورودی‌ های برق شهر و ژنراتور به خروجی مصرف‌ کننده باید به‌ درستی طراحی شود تا از اتصال ناخواسته دو منبع به یکدیگر جلوگیری شود.

ساختار سه‌ پل و کاربرد در مدار های سه‌ فاز

این مدل دارای سه پل است و سه مسیر فاز را به‌ صورت هم‌ زمان کنترل می‌کند. ساختار سه‌ پل برای مدار های سه‌ فاز کاربرد دارد و انتخاب آن باید با آرایش شبکه و نحوه سیم‌ کشی تابلو هماهنگ باشد.

در زمان انتخاب کلید، لازم است وضعیت نول و نیاز یا عدم نیاز به قطع هم‌ زمان آن نیز در طراحی مدار بررسی شود.

جریان حرارتی 630 آمپر

جریان حرارتی 630 آمپر یکی از مشخصات اصلی این مدل است. این مقدار در انتخاب کلید اهمیت دارد، اما برای تعیین مناسب‌ بودن آن در یک مدار باید جریان کاری، نوع بار، ولتاژ و رده مصرفی نیز بررسی شوند.

در تابلو های صنعتی با جریان‌ های بالاتر، هماهنگی کلید با سطح مقطع کابل‌ ها، تجهیزات حفاظتی، ظرفیت منبع تغذیه و شرایط بهره‌ برداری اهمیت زیادی دارد. بنابراین انتخاب کلید چنج اور 630 آمپر باید بر اساس مشخصات واقعی پروژه انجام شود.

کاربرد های کلید چنج اور 630 آمپر سه پل

کلید CHINT NH40-630/3CS با توجه به جریان حرارتی و ساختار سه‌ پل خود، در طراحی تابلو های توزیع و مدار های فشار ضعیف قابل بررسی است. از مهم‌ ترین کاربرد های این محصول می‌ توان به موارد زیر اشاره کرد:

تابلو برق شهر و ژنراتور

یکی از کاربرد های اصلی این کلید، استفاده در ساختار تابلو های برق شهر و ژنراتور است. در این تابلو ها، کلید چنج اور برای انتخاب دستی منبع تغذیه مصرف‌ کننده بین برق شبکه و ژنراتور به کار می‌رود.

در طراحی این ساختار باید سازوکار مناسب برای جلوگیری از موازی‌ شدن ناخواسته دو منبع در نظر گرفته شود. همچنین ظرفیت کلید باید با جریان مصرف‌ کننده و مشخصات ژنراتور هماهنگ باشد.

تابلو های برق اضطراری

در تأسیساتی که برای تأمین برق از منبع اصلی و منبع پشتیبان استفاده می‌کنند، ساختار کلیدزنی مناسب امکان جا به‌ جایی بین منابع را فراهم می‌کند. این کاربرد در تابلو های برق اضطراری و مجموعه‌ های دارای ژنراتور اهمیت دارد.

تابلو های توزیع صنعتی

مدل NH40-630/3CS با جریان حرارتی 630 آمپر و ساختار سه‌ پل، برای بررسی در تابلو های توزیع سه‌ فاز صنعتی مناسب است. در این کاربرد، جریان واقعی مصرف کننده، نوع بار و رده مصرفی باید پیش از انتخاب نهایی بررسی شوند.

ایزولاسیون و تعمیر و نگهداری تجهیزات

یکی از وظایف اصلی کلید های جداکننده، فراهم‌ کردن امکان جداسازی مدار از منبع تغذیه است. این قابلیت در زمان سرویس، تعمیر و نگهداری تجهیزات الکتریکی و تابلو های برق اهمیت دارد.

مدار های منبع تغذیه

در سیستم‌ هایی که دو منبع تغذیه برای یک بخش از شبکه در نظر گرفته شده است، می‌توان از ساختار کلیدزنی مناسب برای انتخاب منبع استفاده کرد. در این کاربرد، طراحی مدار و جلوگیری از اتصال ناخواسته مانتخاب نابع باید به‌ صورت اصولی انجام شود.

رده‌ های مصرفی و اهمیت انتخاب صحیح کلید

یکی از نکات فنی مهم در انتخاب کلید چنج اور 630 آمپر، توجه به رده مصرفی آن است. دیتاشیت سری NH40 رده‌ های AC21B، AC22B و AC23A را در جدول مشخصات فنی معرفی می‌کند.

این رده‌ ها به شرایط قطع و وصل و نوع بار مربوط هستند. به همین دلیل، نمی‌ توان تنها با در نظر گرفتن جریان حرارتی 630 آمپر، مناسب‌ بودن کلید را برای تمام مدار ها تأیید کرد.

برای مثال، شرایط کاری یک مدار توزیع معمولی با مدار دارای بار های موتوری متفاوت است. بررسی نوع مصرف کننده، جریان واقعی، ولتاژ و شرایط قطع و وصل به انتخاب کلید متناسب با نیاز پروژه کمک می‌کند.

تفاوت کلید جداکننده NH40 با کلید اتوماتیک

کلید NH40-630/3CS در گروه کلید های جداکننده قرار دارد و عملکرد اصلی آن قطع و وصل دستی و ایزولاسیون مدار است.

این محصول را نباید بدون بررسی طراحی حفاظتی، جایگزین کلید اتوماتیک در نظر گرفت. حفاظت مدار در برابر اضافه‌ بار و اتصال کوتاه باید توسط تجهیزات حفاظتی مناسب و متناسب با مشخصات شبکه تأمین شود.

در طراحی تابلو برق شهر و ژنراتور نیز لازم است هماهنگی کلید چنج اور با تجهیزات حفاظتی، سطح مقطع کابل‌ ها، مشخصات ژنراتور و جریان مصرف‌ کننده بررسی شود.

نکات مهم پیش از خرید و نصب NH40-630/3CS

پیش از انتخاب این مدل برای تابلو برق، موارد زیر را بررسی کنید:

• جریان طراحی و جریان واقعی مصرف‌ کننده
• ولتاژ کاری مدار
• سه‌ فاز بودن سیستم و نیاز به سه پل
• نوع بار و رده مصرفی مورد نیاز
• نحوه اتصال ورودی‌ های برق شهر و ژنراتور
• وجود سازوکار مناسب برای جلوگیری از اتصال هم‌ زمان دو منبع
• فضای نصب و ابعاد مورد نیاز داخل تابلو
• نوع عملکرد اهرم و دسترسی اپراتور
• هماهنگی با تجهیزات حفاظتی مدار
• شرایط بهره‌ برداری و تعداد دفعات قطع و وصل

مدل NH40-630/3CS در محدوده جریان‌ های 125 تا 630 آمپر قرار می‌گیرد که دیتاشیت برای آن بخش ابعادی و اطلاعات نصب جداگانه ارائه کرده است. بنابراین برای طراحی محل نصب باید نقشه ابعادی مربوط به این محدوده بررسی شود.

استاندارد و مشخصات فنی سری NH40

سری NH40 برند CHINT مطابق دیتاشیت با استاندارد IEC/EN 60947-3 معرفی شده است. این خانواده برای کاربرد های فشار ضعیف طراحی شده و قابلیت قطع و وصل دستی و جداسازی مدار را فراهم می‌کند.

محدوده ولتاژ نامی اعلام‌ شده برای این سری تا 690 ولت AC و 440 ولت DC است. همچنین خانواده NH40 در جریان‌ های حرارتی مختلف و ساختار های سه‌ پل و چهار پل عرضه می‌شود.

طبق دیتاشیت، مدل‌ های این خانواده با جریان حرارتی کمتر از 1000 آمپر قابلیت استفاده به‌ عنوان کلید قطع زیر بار را دارند؛ با این حال، انتخاب نهایی باید با توجه به رده مصرفی و شرایط واقعی مدار انجام شود.

قیمت و خرید کلید چنج اور 630 آمپر سه پل CHINT

برای استعلام قیمت و خرید کلید چنج اور 630 آمپر سه پل CHINT مدل NH40-630/3CS می‌ توانید با کارشناسان ایستا تجهیز تماس بگیرید.

در زمان خرید، بررسی جریان مورد نیاز، تعداد پل، نوع بار و نحوه استفاده از کلید در تابلو برق شهر و ژنراتور اهمیت دارد. کارشناسان ایستا تجهیز می‌توانند برای بررسی مشخصات فنی و انتخاب محصول متناسب با نیاز تابلو راهنمایی‌ تان کنند.
