کلید چنج اور چینت
کلید چنج اور چینت (CHINT Changeover Switch) برای انتقال بار الکتریکی بین دو منبع تغذیه استفاده می‌شود؛ رایج‌ترین کاربرد آن جابه‌جایی بار بین برق شهر و دیزل ژنراتور است. در یک سیستم برق اضطراری، کلید چنج اور باید به شکلی طراحی و انتخاب شود که دو منبع به صورت ناخواسته همزمان به بار متصل نشوند و انتقال منبع مطابق ساختار سیستم انجام شود. در محصولات CHINT، بسته به خانواده محصول، راهکارهای دستی و اتوماتیک برای انتقال بین منابع وجود دارد. برای نمونه، CHINT خانواده NH40S را در رده کلیدهای Changeover دستی و NH40SZ را به عنوان Automatic Changeover Switch معرفی می‌کند. در خانواده‌های اتوماتیک، کنترل و انتقال منبع می‌تواند با پایش وضعیت منابع و منطق کنترلی انجام شود.
در این صفحه، هدف انتخاب کلید چنج اور چینت متناسب با نوع شبکه، تعداد پل، جریان نامی و نحوه انتقال بار است؛ بنابراین صرفاً انتخاب آمپراژ کافی نیست و باید ساختار کلید با مدار قدرت و سیستم کنترل ژنراتور هماهنگ باشد.
چه زمانی استفاده از چنج اور چینت منطقی است؟
اگر یک مصرف کننده یا تابلو باید از دو منبع مستقل تغذیه شود، وجود یک تجهیز مناسب برای انتقال منبع اهمیت پیدا می‌کند. این وضعیت می‌تواند مربوط به برق شهر و ژنراتور، دو فیدر مستقل یا دو منبع تغذیه مجزا باشد. در سیستم‌های ساده، کلید چنج اور دستی امکان انتخاب منبع توسط اپراتور را فراهم می‌کند. اما زمانی که انتقال باید بدون حضور اپراتور انجام شود، باید از ساختار اتوماتیک یا یک چنج اور موتوردار همراه با سیستم کنترل مناسب استفاده شود. در راهکارهای اتوماتیک CHINT، کنترلر می‌تواند وضعیت منبع نرمال و منبع جایگزین را بررسی کرده و طبق تنظیمات سیستم، فرآیند انتقال و برگشت را مدیریت کند. در مستندات سری NXZ، پارامترهایی مانند تأخیر انتقال، تأخیر برگشت و آستانه‌های ولتاژ قابل تنظیم معرفی شده‌اند.
انواع چنج اور CHINT در این رده
به موارد زیر توجه کنید:
کلید چنج اور دستی چینت

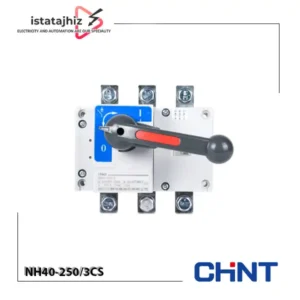

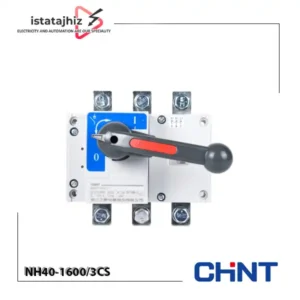

مدل های دستی برای پروژه هایی مناسب هستند که انتقال بین دو منبع توسط اپراتور انجام می‌شود و نیازی به انتقال خودکار وجود ندارد. در این ساختار، تغییر وضعیت مکانیزم کلید به صورت دستی انجام می‌شود. برند CHINT خانواده NH40S را در گروه Changeover Switch قرار داده و آن را برای مدارهای توزیع و موتور و استفاده به عنوان کلید اصلی یا Master Switch معرفی می‌کند. این خانواده طبق کاتالوگ CHINT با استاندارد IEC/EN 60947-3 معرفی شده است.
برای انتخاب یک کلید چنج اور دستی سه فاز، جریان نامی، تعداد پل، ولتاژ کاری و ساختار مدار باید با نیاز تابلو هماهنگ باشد.
کلید چنج اور اتوماتیک چینت
کلید چنج اور اتوماتیک چینت برای سیستم‌هایی طراحی می‌شود که انتقال منبع باید بدون دخالت مستقیم اپراتور انجام شود. این تجهیزات در سیستم‌های برق اضطراری، تابلوهای ATS و کاربردهای مشابه مورد استفاده قرار می‌گیرند. برند CHINT برای خانواده NH40SZ عملکرد انتقال خودکار و دستی بین منبع نرمال و پشتیبان را معرفی کرده و در کاتالوگ این خانواده، رنج جریان نامی 16 تا 1600 آمپر ذکر شده است. این موضوع نشان می‌دهد که انتخاب مدل باید بر اساس رنج واقعی همان سری و مدل انجام شود، نه صرفاً عنوان «اتوماتیک». در برخی راهکارهای اتوماتیک CHINT مانند NXZ، امکان انتخاب حالت Automatic/Manual و تنظیم پارامترهایی مانند تأخیر انتقال و برگشت نیز وجود دارد. در تابلوهای برق اضطراری، عملکرد چنج اور اتوماتیک باید با منطق کنترل ژنراتور هماهنگ باشد؛ به همین دلیل انتخاب برد کنترل دیزل ژنراتور نیز در طراحی سیستم اهمیت دارد.
مدل های موتوردار و ATS
در پروژه هایی که قرار است فرمان انتقال از کنترلر، PLC یا مدار ATS صادر شود، ساختار موتوردار یا Automatic Transfer Switch می‌تواند مطرح باشد. اینجا باید میان کلید دستی، کلید موتوردار و ATS کامل تفاوت قائل شد. وجود موتور به تنهایی به این معنا نیست که کلید تمام منطق سیستم AMF را انجام می‌دهد. در یک تابلو ژنراتوری، کنترلر، مدار فرمان، فرمان استارت ژنراتور و خود تجهیز انتقال ممکن است وظایف جداگانه‌ای داشته باشند.
راهنمای انتخاب کلید چنج اور چینت
برای خرید کلید چنج اور چینت این پارامترها را پیش از سفارش مشخص کنید:
1. جریان نامی
جریان نامی کلید باید با جریان طراحی مدار و شرایط بار سازگار باشد. انتخاب صرفاً بر اساس جریان نامی ژنراتور کافی نیست؛ جریان مدار مصرف کننده، کلید بالادست، نوع بار و شرایط بهره برداری نیز باید بررسی شود. برای مثال، یک چنج اور 100 آمپر و یک مدل 630 آمپر صرفاً دو اندازه متفاوت از یک محصول نیستند؛ ابعاد، ساختار قدرت، ترمینال‌ها و محدوده کاربرد آنها نیز می‌تواند متفاوت باشد.
2. تعداد پل
قبل از سفارش مشخص کنید سیستم به:
- 2 پل
- 3 پل
- 4 پل
نیاز دارد.
در سیستم‌های سه فاز، تصمیم بین 3P و 4P باید بر اساس نحوه توزیع و سوئیچ شدن نول انجام شود.
3. نوع عملکرد
مشخص کنید انتقال منبع باید:
- دستی باشد؛
- با مکانیزم موتوردار انجام شود؛
- یا به صورت Automatic Transfer انجام شود.
این موضوع مستقیماً روی قیمت کلید چنج اور اتوماتیک و ساختار مدار فرمان اثر می‌گذارد.
4. ولتاژ کاری
ولتاژ نامی کلید باید با ولتاژ سیستم سازگار باشد. در یک پروژه سه فاز، بررسی ولتاژ خط به خط و خط به نول و همچنین مشخصات درج شده در کاتالوگ محصول اهمیت دارد.
5. نوع منبع دوم
مشخص کنید منبع جایگزین چیست:
- دیزل ژنراتور
- فیدر دوم برق
- UPS
- منبع AC مستقل
- یا یک ورودی برق مجزا
زیرا منطق انتقال و شرایط کنترل برای همه کاربردها یکسان نیست.
6. نوع بار
بارهای مقاومتی، موتوری، ترانسفورماتوری و بارهای حساس می‌توانند شرایط متفاوتی برای انتخاب تجهیز ایجاد کنند. در بارهای موتوری، جریان راه‌اندازی و رفتار بار هنگام انتقال باید در طراحی لحاظ شود.
7. فضای نصب و اتصالات
ابعاد کلید، محل ورود و خروج کابل یا شینه، فاصله‌های لازم و فضای مورد نیاز برای نصب و سرویس را قبل از خرید بررسی کنید. در رنج‌های جریان بالا، این موضوع در طراحی تابلو اهمیت بیشتری پیدا می‌کند.
8. استاندارد و دیتاشیت
مشخصات نهایی را از دیتاشیت همان مدل بررسی کنید. CHINT برای خانواده‌های مختلف Changeover و ATS مستندات فنی، کاتالوگ و راهنمای نصب ارائه می‌کند؛ بنابراین نباید مشخصات یک سری را به مدل دیگری تعمیم داد.
کاربردهای عملی کلید دو طرفه چینت
چنج اور تنها یکی از اجزای تابلو برق اضطراری است و در پروژه‌های ژنراتوری، انتخاب سایر تجهیزات دیزل ژنراتور نیز باید با نیاز سیستم و منطق کنترل آن هماهنگ باشد.
از کاربردهای این کلید می توان به موارد زیر اشاره کرد.
برق شهر و دیزل ژنراتور:
یکی از متداول‌ترین کاربردها در تابلو برق اضطراری، انتقال بار از شبکه به ژنراتور و بازگرداندن آن به شبکه پس از برقراری شرایط مناسب است.
در کنار سیستم انتقال منبع، آماده به کار بودن باتری استارت ژنراتور نیز اهمیت دارد و استفاده از شارژر باتری دیزل ژنراتور مناسب، بخش دیگری از تجهیزات سیستم برق اضطراری را تشکیل می دهد.
تابلوهای ATS:
در سیستم‌های انتقال خودکار، تجهیز Transfer Switch بخشی از زنجیره کنترل برق اضطراری است.
دو فیدر مستقل:
در برخی پروژه‌ها دو ورودی مستقل برق وجود دارد و بار باید بین آنها منتقل شود.
ساختمان‌های دارای برق اضطراری:
تاسیسات، ساختمان‌های تجاری و مجموعه‌هایی که نیاز به منبع پشتیبان دارند می‌توانند از ساختار مناسب Changeover استفاده کنند.
تابلوهای صنعتی و توزیع:
در پروژه‌های صنعتی، انتخاب نوع کلید باید با جریان بار، نحوه اتصال منابع و فلسفه کنترل تابلو هماهنگ شود. برند CHINT نیز کاربرد Changeover را برای انتقال بین برق شبکه و ژنراتور، دو ژنراتور یا دو ورودی شبکه معرفی کرده است.
قیمت کلید چنج اور چینت
قیمت کلید چنج اور اتوماتیک یا دستی CHINT به یک عدد ثابت محدود نمی‌شود. آمپراژ، تعداد پل، سری محصول، دستی یا اتوماتیک بودن، موتور و تجهیزات کنترلی و مشخصات فنی مدل از عوامل مؤثر هستند. برای همین، عباراتی مانند قیمت کلید چنج اور دستی سه فاز یا قیمت کلید چنج اور اتوماتیک تک فاز برای شروع جستجو مناسب هستند، اما برای تعیین قیمت دقیق باید مدل و مشخصات کامل محصول مشخص شود. با توجه به تغییرات قیمت تجهیزات برق صنعتی، برای خرید پروژه‌ای یا تعداد بالا بهتر است قیمت روز و موجودی مدل مورد نظر استعلام شود.
خرید کلید چنج اور چینت از ایستا تجهیز
در ایستا تجهیز می‌توانید برای انتخاب و خرید کلید چنج اور چینت، مشخصات پروژه یا مدل مورد نظر را با واحد فروش مطرح کنید تا سری و رنج مناسب بررسی شود. امکان خرید حضوری از فروشگاه ایستا تجهیز در لاله‌زار تهران و ثبت سفارش غیرحضوری نیز وجود دارد. همچنین برای خرید تعداد یا پروژه‌ای می‌توان پیش از سفارش، قیمت و موجودی مدل مورد نظر را استعلام کرد. با توجه به اینکه قیمت تجهیزات برق صنعتی ممکن است با شرایط بازار و تأمین کالا تغییر کند، برای قیمت کلید چنج اور چینت بهتر است قیمت روز مدل دقیق دریافت شود.
