کلید چنج اور 63 آمپر سه پل CHINT

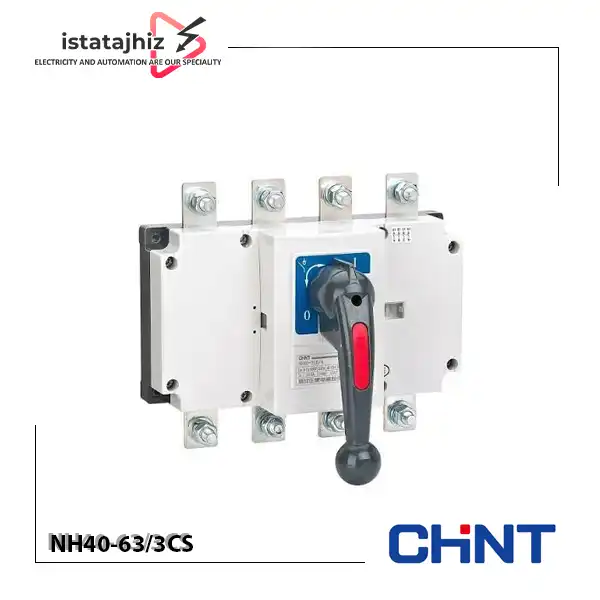

کلید CHINT NH40-63/3CS یک کلید چنج اور و جداکننده از سری NH40 برند چانت است که برای مدیریت دستی مسیر تغذیه در مدارهای الکتریکی مورد استفاده قرار می‌گیرد. این مدل با جریان نامی 63 آمپر و ساختار سه‌ پل، گزینه‌ای مناسب برای کاربرد هایی است که نیاز به جا به‌ جایی و انتخاب مسیر تغذیه بین دو منبع وجود دارد.

در کاربرد های ژنراتور و برق شهر، این تجهیز امکان انتخاب مسیر تغذیه را بین دو منبع فراهم می‌کند تا مدار مصرف‌ کننده از منبع مورد نظر تغذیه شود. به همین دلیل در بازار تجهیزات برق صنعتی، مدل‌ های چنج اور NH40 برای تابلو های برق، سیستم‌ های برق اضطراری و مدار های انتقال دستی بین برق شهر و ژنراتور مورد توجه قرار می‌گیرند.

سری NH40 در دیتاشیت سازنده به‌ عنوان Switch Disconnector معرفی شده و برای قطع و وصل دستی و همچنین ایجاد جداسازی ایمن در مدارهای فشار ضعیف طراحی شده است. این سری مطابق استاندارد IEC/EN 60947-3 بوده و برای کاربرد های AC با فرکانس 50Hz، ولتاژ نامی تا 690V و جریان‌ های مختلف تا 3150A ارائه شده است.

عملکرد کلید CHINT NH40-63/3CS

وظیفه اصلی این تجهیز، فراهم کردن امکان قطع و وصل دستی مدار و جداسازی الکتریکی است. در ساختار چنج اور، کاربر می‌تواند مسیر تغذیه مورد نیاز را انتخاب کند و در کاربرد هایی مانند برق شهر و ژنراتور، منبع مناسب را به مدار مصرف‌ کننده متصل کند.

در مدل NH40-63/3CS، عدد 63 نشان‌ دهنده رده جریان حرارتی این مدل است و عدد 3 در کد گذاری NH40 به ساختار سه‌ پل اشاره دارد. دیتاشیت NH40 نیز کد گذاری مدل‌ های سه‌ پل را با عدد 3 مشخص می‌کند.
استفاده از ساختار سه‌ پل باعث می‌شود این مدل برای مدار های سه‌ فاز مناسب باشد؛ البته نحوه سیم‌ بندی نهایی و کاربرد دقیق کلید باید مطابق نقشه تابلو و مشخصات منبع و بار انجام شود.

کلید چنج اور ژنراتور و برق شهر چیست؟

در یک سیستم برق اضطراری، معمولاً دو منبع اصلی وجود دارد؛ برق شهر به‌ عنوان منبع عادی و ژنراتور به‌ عنوان منبع پشتیبان. کلید چنج اور برای انتخاب و انتقال مسیر تغذیه بین این دو منبع استفاده می‌شود.

در این ساختار، کلید باید به‌ گونه‌ ای در مدار قرار بگیرد که از اتصال ناخواسته دو منبع به یکدیگر جلوگیری شود. به همین دلیل انتخاب صحیح نوع کلید، تعداد پل‌ ها، جریان نامی و نحوه نصب آن اهمیت زیادی دارد.

CHINT NH40-63/3CS در چنین کاربرد هایی می‌تواند به‌ عنوان بخش سوئیچینگ و جداسازی مسیر های تغذیه مورد استفاده قرار گیرد. با این حال، این تجهیز را نباید با یک کلید اتوماتیک یا MCCB دارای حفاظت اضافه‌ بار و اتصال کوتاه یکسان دانست؛ NH40 در دیتاشیت به‌ عنوان Switch Disconnector معرفی شده است.

مشخصات فنی و نکات مهم انتخاب

یکی از نکات مهم هنگام انتخاب کلید چنج اور، توجه هم‌ زمان به جریان، تعداد پل‌ ها، نوع بار و ولتاژ کاری است. صرفاً یکسان بودن جریان نامی کلید با جریان مصرف‌کننده برای انتخاب تجهیز کافی نیست.

در سری NH40، پارامتر های مختلفی مانند Ith، ولتاژ عایقی Ui، جریان نامی و رده‌ های کاری AC21B، AC22B و AC23A در جداول فنی سازنده ارائه شده‌ اند. این رده‌ های کاری مشخص می‌کنند کلید در چه نوع شرایط بار و قطع و وصل مورد استفاده قرار می‌گیرد.

برای یک پروژه ژنراتور-برق شهر، باید جریان مصرف‌ کننده، توان ژنراتور، نوع بار و شرایط کاری مدار بررسی شود تا مشخص شود کلید 63 آمپر برای مدار مورد نظر مناسب است.

کاربرد های کلید چنج اور CHINT NH40-63/3CS

این کلید در مدار هایی کاربرد دارد که نیاز به انتخاب دستی یا جداسازی مسیر های تغذیه وجود دارد.

تابلو برق ژنراتور و برق شهر

یکی از کاربرد های مهم این تجهیز، استفاده در تابلو های برق اضطراری برای انتخاب مسیر تغذیه بین برق شهر و ژنراتور است. در این نوع تابلو، کلید چنج اور نقش مهمی در مدیریت مسیر ورودی برق دارد.

سیستم‌ های برق اضطراری

در ساختمان‌ ها، کارگاه‌ ها، مراکز تجاری و واحد های صنعتی که ژنراتور به‌عنوان منبع پشتیبان استفاده می‌شود، می‌توان از ساختار چنج اور برای تغییر منبع تغذیه استفاده کرد.

تابلو های توزیع سه‌ فاز

به دلیل سه‌ پل بودن مدل NH40-63/3CS، این تجهیز می‌تواند در مدارهای سه‌ فاز مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید بر اساس نقشه تک‌ خطی و شرایط مدار انجام شود.

جداسازی و قطع مدار

سری NH40 علاوه بر کاربرد های سوئیچینگ، برای ایجاد جداسازی ایمن در مدار های فشار ضعیف نیز طراحی شده است. سازنده این سری را برای قطع و وصل دستی و Disconnecting مدار معرفی می‌کند.

رده‌ های کاری و اهمیت آن‌ ها

در انتخاب کلید های جداکننده، تنها مقدار آمپر روی بدنه تعیین‌کننده نیست. در دیتاشیت NH40، رده‌ های کاری مختلفی مانند AC-21B، AC-22B و AC-23A برای شرایط کاری متفاوت ارائه شده‌اند.

به‌ عنوان مثال، نوع بار متصل‌ شده به کلید می‌تواند روی انتخاب رده کاری مناسب تأثیر داشته باشد. بار های مقاومتی، بار های مختلط و بار های دارای موتور یا تجهیزات القایی الزاماً شرایط یکسانی برای قطع و وصل ایجاد نمی‌کنند.

بنابراین اگر قرار است NH40-63/3CS در تابلو ژنراتور، موتورخانه یا یک مدار صنعتی نصب شود، بهتر است پیش از خرید، جریان واقعی و نوع بار توسط فرد فنی بررسی شود.

تفاوت کلید چنج اور با کلید حفاظتی

یک نکته مهم برای خریدار این است که کلید چنج اور یا Switch Disconnector جایگزین کلید حفاظتی نمی‌ شود.

وظیفه اصلی NH40 ایجاد امکان قطع و وصل و جداسازی مدار است، در حالی که تجهیزات حفاظتی مانند MCB، MCCB یا فیوز برای حفاظت مدار در برابر شرایطی مانند اضافه‌ بار و اتصال کوتاه انتخاب می‌شوند.

بنابراین در یک تابلو استاندارد ممکن است علاوه بر کلید چنج اور، تجهیزات حفاظتی متناسب با جریان و نوع مدار نیز مورد استفاده قرار بگیرند.

نصب و انتخاب صحیح NH40-63/3CS

قبل از نصب، چند پارامتر اصلی باید بررسی شود:

• جریان مصرف‌ کننده و جریان کاری واقعی مدار
• سه‌ فاز بودن مدار و تعداد پل‌ های مورد نیاز
• ولتاژ کاری سیستم
• نوع بار متصل به کلید
• رده کاری مورد نیاز
• نحوه قرارگیری کلید در تابلو
• ابعاد و فضای نصب
• نیاز یا عدم نیاز به تجهیزات حفاظتی مجزا

دیتاشیت NH40 همچنین ابعاد و سوراخ‌ کاری مدل‌ های مختلف را در بخش Overall and Mounting Dimensions ارائه می‌کند؛ برای رده‌ های 63 تا 100 آمپر نیز ابعاد نصب اختصاصی در کاتالوگ آمده است.

قیمت و خرید کلید چنج اور CHINT NH40-63/3CS

برای قیمت و خرید CHINT NH40-63/3CS می‌توانید با ایستا تجهیز تماس بگیرید. هنگام خرید، بهتر است علاوه بر جریان 63 آمپر، تعداد پل، نوع بار، ولتاژ کاری و کاربرد کلید در تابلو برق ژنراتور و برق شهر را نیز مشخص کنید تا مدل مناسب برای مدار انتخاب شود.
