کلید چنج اور 80 آمپر سه پل CHINT

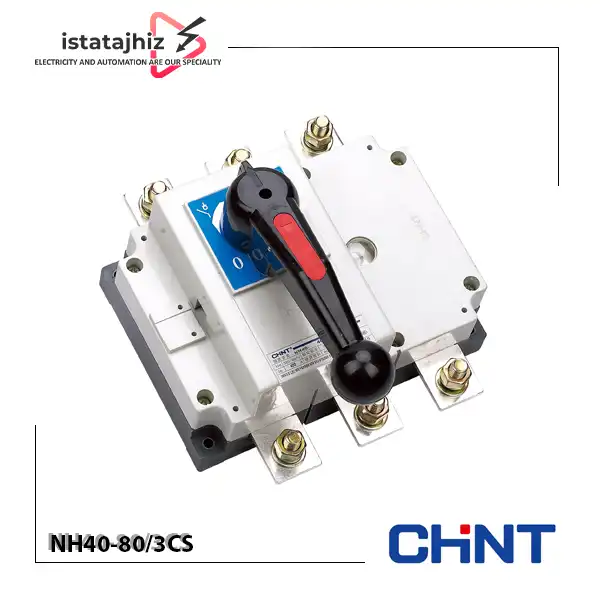

کلید چنج اور 80 آمپر سه پل CHINT مدل NH40-80/3CS یکی از تجهیزات مورد استفاده برای انتخاب و جا به‌ جایی دستی بین دو منبع تغذیه در تابلو های برق است. این تجهیز در کاربرد هایی مانند تابلو های برق شهر و ژنراتور، سیستم‌ های تأمین برق اضطراری و تابلو های توزیع سه‌ فاز مورد استفاده قرار می‌گیرد.

سری NH40 برند CHINT در رده Switch Disconnector یا کلید جداکننده قرار می‌گیرد و برای قطع، وصل و ایزوله‌ کردن مدار های فشار ضعیف طراحی شده است. طبق دیتاشیت، این سری برای فرکانس 50 هرتز، ولتاژ نامی AC تا 690 ولت و DC تا 440 ولت و جریان‌ های نامی تا 3150 آمپر ارائه شده است. همچنین محصولات با Ith کمتر از 1000 آمپر قابلیت استفاده به‌ عنوان Load Break Switch را دارند.

در مدل NH40-80/3CS، جریان حرارتی 80 آمپر و ساختار سه‌ پل، آن را برای مدارهای سه‌ فاز با سطح جریان مورد نظر مناسب می‌کند. حرف C در ساختار کدگذاری NH40 به نوع عملکرد اهرم از سمت جلوی کلید و به‌ صورت جانبی اشاره دارد.

عملکرد کلید چنج اور CHINT NH40-80/3CS

در یک تابلو برق شهر و ژنراتور، لازم است امکان انتخاب منبع تغذیه وجود داشته باشد تا مصرف کننده از منبع مورد نظر تغذیه شود. کلید چنج اور با ایجاد مسیر های مجزا برای منابع، امکان جا به‌ جایی دستی بین دو ورودی را فراهم می‌کند.

مدل NH40-80/3CS در این ساختار می‌تواند به‌ عنوان بخش مکانیکی انتخاب منبع در تابلو مورد استفاده قرار گیرد. نکته مهم این است که NH40 یک کلید جداکننده است و نباید عملکرد آن را با کلید اتوماتیک یا تجهیزات حفاظت اضافه‌ جریان یکسان دانست. وظیفه اصلی آن قطع، وصل و ایزوله‌ کردن مدار است.

ساختار سه پل

سه‌ پل بودن کلید باعث می‌شود سه هادی فاز یک مدار سه‌ فاز به‌صورت هم‌ زمان توسط مکانیزم کلید کنترل شوند. این ویژگی برای تابلو های برق سه‌ فاز اهمیت زیادی دارد و باید با نوع سیستم توزیع و نحوه سیم‌ کشی تابلو هماهنگ باشد.

جریان 80 آمپر

جریان حرارتی 80A یکی از مقادیر موجود در جدول مشخصات سری NH40 است و این مدل برای کاربرد هایی در محدوده جریان مورد نظر طراحی شده است. انتخاب نهایی کلید باید علاوه بر جریان بار، بر اساس نوع بار، رده مصرفی، ولتاژ کاری و شرایط نصب انجام شود.

کاربرد های کلید چنج اور 80 آمپر سه پل

کلید NH40-80/3CS به‌دلیل ساختار سه‌ پل و قابلیت استفاده در مدارهای فشار ضعیف، می‌تواند در انواع تابلو های توزیع و تابلو های دارای منبع تغذیه جایگزین مورد استفاده قرار گیرد.

تابلو برق شهر و ژنراتور

یکی از کاربرد های اصلی این تجهیز، استفاده در تابلو هایی است که دو منبع تغذیه مانند برق شهر و ژنراتور در اختیار مصرف‌ کننده قرار دارند. در چنین تابلو هایی از کلید چنج اور برای انتخاب منبع تغذیه استفاده می‌شود.

سیستم برق اضطراری

در تأسیسات و مجموعه‌ هایی که وجود منبع تغذیه پشتیبان اهمیت دارد، می‌توان از ساختار چنج اور برای جا به‌ جایی بین منبع اصلی و منبع جایگزین استفاده کرد.

تابلو های توزیع سه‌ فاز

سه‌ پل بودن این مدل امکان استفاده از آن را در مدارهای سه‌ فاز فراهم می‌کند و می‌تواند برای قطع و وصل یا ایزوله‌ کردن بخش مشخصی از مدار در تابلو های توزیع مورد استفاده قرار گیرد.

ایزولاسیون مدار

سری NH40 برای ایجاد ایزولاسیون ایمن در مدار های فشار ضعیف نیز طراحی شده است. بنابراین علاوه بر کاربرد های انتخاب منبع، می‌توان از آن در ساختار هایی که نیاز به قطع و جداسازی مدار دارند استفاده کرد.

تفاوت کلید چنج اور با کلید اتوماتیک

یکی از نکات مهم هنگام خرید کلید چنج اور توجه به تفاوت عملکرد آن با کلید های حفاظتی است. کلید NH40 در اصل یک Switch Disconnector است و برای قطع و وصل و جداسازی مدار طراحی شده است.

بنابراین نباید صرفاً با توجه به جریان 80 آمپر، آن را جایگزین کلید اتوماتیک حفاظتی در نظر گرفت. اگر مدار به حفاظت در برابر اضافه‌ بار یا اتصال کوتاه نیاز داشته باشد، تجهیزات حفاظتی مناسب باید به‌ صورت جداگانه و متناسب با طراحی تابلو انتخاب شوند.

این موضوع به‌خصوص در تابلو های ژنراتور و برق شهر اهمیت دارد؛ زیرا علاوه بر انتخاب صحیح جریان کلید، هماهنگی آن با تجهیزات حفاظتی، کابل‌ ها، ژنراتور و نوع بار نیز باید بررسی شود.

نکات مهم هنگام انتخاب NH40-80/3CS

پیش از خرید این مدل، بهتر است چند پارامتر اصلی در طراحی تابلو بررسی شود:

• جریان واقعی مصرف‌ کننده و جریان طراحی مدار
• سه‌ فاز بودن مدار و نیاز به کلید سه‌ پل
• ولتاژ کاری مدار
• نوع بار و رده مصرفی مورد نیاز
• نحوه قرارگیری کلید در تابلو
• روش عملکرد اهرم و فضای مورد نیاز برای نصب
• هماهنگی کلید با تجهیزات حفاظتی
• نوع سیم‌ کشی مدار برق شهر و ژنراتور

در دیتاشیت NH40، برای کلید های این سری رده‌ های AC21B، AC22B و AC23A در ولتاژ 400 ولت ارائه شده است؛ بنابراین در بارهای مختلف، صرفاً توجه به عدد 80 آمپر کافی نیست و رده کاری نیز باید بررسی شود.

استاندارد و الزامات فنی

سری NH40 طبق دیتاشیت با استاندارد IEC/EN 60947-3 معرفی شده است. این استاندارد به تجهیزات کلیدزنی و کلیدهای جداکننده ولتاژ پایین مربوط می‌شود.

همچنین دیتاشیت، سری NH40 را برای سیستم‌ های AC با فرکانس 50 هرتز و ولتاژ نامی تا 690 ولت معرفی می‌کند. در بخش مشخصات نیز رده‌ های AC21B، AC22B و AC23A برای شرایط مختلف کاری درج شده‌اند.

برای همین، هنگام طراحی تابلو نباید انتخاب مدل تنها بر اساس جریان 80 آمپر انجام شود؛ بلکه ولتاژ، نوع بار، تعداد پل، نحوه عملکرد کلید و شرایط نصب نیز باید در نظر گرفته شود.

قیمت و خرید کلید چنج اور 80 آمپر سه پل CHINT

برای خرید کلید چنج اور 80 آمپر سه پل CHINT مدل NH40-80/3CS و دریافت اطلاعات مربوط به موجودی و قیمت، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. پیش از خرید، امکان بررسی مشخصات فنی مدل و تطبیق آن با نیاز تابلو برق نیز وجود دارد.
