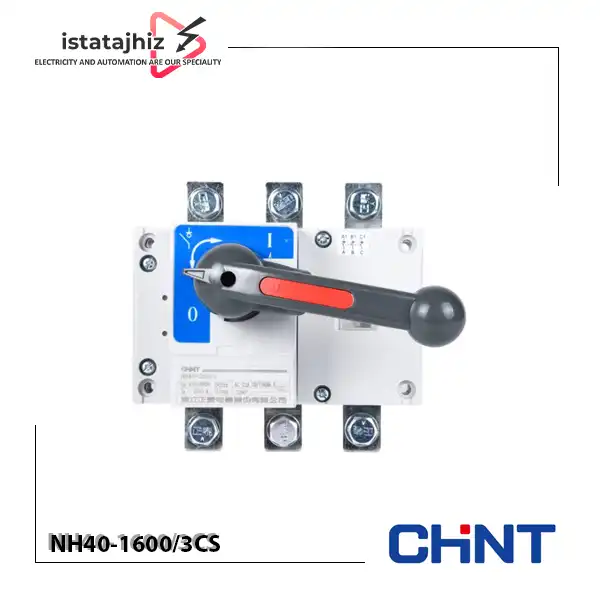

کلید چنج اور 1600 آمپر سه پل CHINT

کلید چنج اور 1600 آمپر سه پل CHINT مدل NH40-1600/3CS یکی از تجهیزات کلیدزنی و جداسازی مدار در سیستم‌ های توزیع برق فشار ضعیف است که برای انتخاب و تغییر مسیر تغذیه بین دو منبع برق، مانند برق شهر و ژنراتور، مورد استفاده قرار می‌گیرد. این محصول از سری NH40 برند چانت بوده و با جریان حرارتی نامی 1600 آمپر، برای کاربرد های صنعتی و تابلو های برق با ظرفیت بالا طراحی شده است.

این کلید با ساختار سه پل (3P) و مکانیزم عملکرد دستی، امکان تغییر وضعیت اتصال مدار و جداسازی منبع تغذیه را فراهم می‌کند. در پروژه‌ هایی که تأمین برق پایدار اهمیت زیادی دارد، استفاده از کلید چنج اور مناسب می‌تواند به مدیریت بهتر منابع تغذیه و کاهش ریسک اتصال هم‌ زمان منابع کمک کند.

مدل NH40-1600/3CS مطابق با استاندارد IEC/EN 60947-3 در خانواده کلید های جداکننده قرار می‌گیرد و برای شبکه‌ های AC با فرکانس 50 هرتز و ولتاژ نامی تا 690 ولت و همچنین شبکه‌ های DC تا 440 ولت معرفی شده است.

نکته مهم در انتخاب این محصول، توجه به تفاوت میان جریان حرارتی (Ith)، جریان نامی عملیاتی و ظرفیت قطع در رده‌ های مختلف بهره‌ برداری است. عدد 1600 آمپر در نام محصول به جریان حرارتی آن اشاره دارد و انتخاب نهایی باید بر اساس شرایط بار، ولتاژ شبکه و رده مصرفی انجام شود.

بررسی فنی کلید شهر و ژنراتور 1600 آمپر

کلید NH40-1600/3CS از نوع Switch Disconnector یا کلید جداکننده قابل قطع زیر بار در شرایط و رده‌ های مجاز است. وظیفه اصلی این تجهیز، برقراری، قطع و جداسازی مدار الکتریکی در محدوده مشخصات فنی آن است.

در تابلو های برق شهر و ژنراتور، این کلید می‌تواند به‌ عنوان بخش اصلی سیستم انتخاب منبع تغذیه به کار رود. به کمک آن، اپراتور می‌تواند وضعیت اتصال مدار را مطابق دستورالعمل بهره‌ برداری تغییر دهد.

بررسی مشخصات فنی مدل NH40-1600/3CS

در نام‌ گذاری این محصول، هر بخش بیانگر مشخصه‌ ای از کلید است:

• NH40: نام سری کلید های جداکننده CHINT
• 1600: جریان حرارتی نامی 1600 آمپر
• 3: ساختار سه پل
• C: مکانیزم عملکرد از سمت جلوی کلید به‌ صورت جانبی
• S: کد ساختاری مدل در سری محصول

این مدل از نوع عملکرد دستی است و نباید آن را با کلید های انتقال خودکار ATS اشتباه گرفت. در صورت نیاز به تعویض خودکار منبع، باید از سیستم کنترل و تجهیزات جانبی متناسب با طراحی تابلو استفاده شود.

کاربرد های کلید چنج اور 1600 آمپر CHINT

کلید چنج اور NH40-1600/3CS در سیستم‌ هایی کاربرد دارد که نیاز به مدیریت اتصال منابع تغذیه یا جداسازی مدار های قدرت با جریان بالا دارند. ظرفیت جریان حرارتی این مدل، آن را برای استفاده در تابلو های برق صنعتی و زیرساختی مناسب می‌کند؛ البته انتخاب آن باید با توجه به جریان عملیاتی واقعی و شرایط بار انجام شود.

تابلو برق شهر و ژنراتور

یکی از کاربرد های اصلی این کلید، استفاده در تابلو های برق شهر و ژنراتور است. در چنین ساختاری، کلید برای انتخاب منبع تغذیه مورد استفاده قرار می‌گیرد تا در زمان قطع برق شبکه، امکان انتقال تغذیه به منبع جایگزین مطابق طراحی سیستم فراهم باشد.

تابلو های اصلی توزیع برق صنعتی

در کارخانه‌ ها، مجتمع‌ های صنعتی و تأسیسات بزرگ، کلید های جداکننده با جریان بالا برای مدیریت مسیر های تغذیه و ایزوله کردن بخش‌ هایی از مدار مورد استفاده قرار می‌گیرند.

مراکز تجاری و ساختمان‌ های بزرگ

در ساختمان‌ های دارای مصرف برق بالا، مانند مراکز تجاری، هتل‌ ها و مجتمع‌ های اداری، این محصول می‌تواند در ساختار تابلو های اصلی و سیستم‌ های برق پشتیبان به کار گرفته شود.

مراکز زیرساختی و تأسیسات حساس

در برخی پروژه‌ های زیرساختی که تداوم تأمین انرژی اهمیت دارد، کلید چنج اور بخشی از سیستم مدیریت منابع برق است. طراحی صحیح مدار و هماهنگی آن با تجهیزات حفاظتی در این کاربرد ها اهمیت ویژه‌ ای دارد.

تابلو های برق با جریان بالا

در تابلو هایی که جریان نامی و شرایط بهره‌ برداری با مشخصات NH40-1600/3CS مطابقت دارند، این کلید برای کلیدزنی و جداسازی مدار قابل استفاده است.

تفاوت کلید چنج اور دستی با کلید ATS

یکی از نکات مهم هنگام خرید کلید شهر و ژنراتور، شناخت تفاوت میان کلید چنج اور دستی و سیستم انتقال خودکار برق است.

کلید NH40-1600/3CS به‌ صورت دستی عمل می‌کند؛ بنابراین تغییر وضعیت آن توسط اپراتور و با استفاده از مکانیزم اهرمی انجام می‌شود.

در مقابل، سیستم ATS با استفاده از تجهیزات کنترلی و مکانیزم انتقال مناسب، وضعیت برق ورودی را پایش کرده و در صورت وجود شرایط تعریف‌ شده، فرمان انتقال منبع را صادر می‌کند.

بنابراین اگر در پروژه‌ ای نیاز به انتقال خودکار بین برق شهر و ژنراتور وجود داشته باشد، صرفاً خرید کلید NH40 کافی نیست و باید ساختار کامل سیستم انتقال، تجهیزات فرمان و اینترلاک متناسب با طراحی بررسی شود.

نکات مهم پیش از انتخاب و نصب NH40-1600/3CS

برای انتخاب صحیح کلید چنج اور 1600 آمپر، صرفاً توجه به جریان درج‌ شده روی بدنه کافی نیست. چند پارامتر فنی باید پیش از خرید و نصب بررسی شوند:

جریان بار: جریان مصرفی واقعی مدار باید با جریان عملیاتی مجاز کلید در رده مصرفی مربوطه هماهنگ باشد.

ولتاژ شبکه: ولتاژ کاری مدار باید در محدوده ولتاژ مجاز تجهیز قرار گیرد.

رده مصرفی: رده‌ هایی مانند AC21B، AC22B و AC23A شرایط متفاوتی از نظر نوع بار و عملکرد کلیدزنی دارند. انتخاب رده مناسب به ماهیت بار و دستورالعمل سازنده وابسته است.

هماهنگی با تجهیزات حفاظتی: کلید جداکننده جایگزین کلید حفاظتی در برابر اضافه‌ بار و اتصال کوتاه نیست. هماهنگی آن با فیوز یا تجهیزات حفاظتی مناسب باید در طراحی لحاظ شود.

نحوه نصب: ابعاد نصب، محل قرارگیری اهرم، فاصله‌ های ایمنی و سطح مقطع هادی‌ ها باید بر اساس نقشه و دستورالعمل سازنده انتخاب شوند.

ایمنی انتقال منابع: در تابلو های برق شهر و ژنراتور، باید از طراحی صحیح اینترلاک و جلوگیری از اتصال ناخواسته دو منبع به یکدیگر اطمینان حاصل شود.

قیمت و خرید کلید چنج اور 1600 آمپر CHINT مدل NH40-1600/3CS

برای خرید کلید چنج اور 1600 آمپر سه پل CHINT مدل NH40-1600/3CS، توجه به اصالت محصول، تطابق مشخصات فنی با پروژه و انتخاب صحیح تجهیزات جانبی اهمیت زیادی دارد.

قیمت این محصول با توجه به شرایط تأمین، موجودی و مشخصات سفارش ممکن است متغیر باشد. برای اطلاع از قیمت روز، استعلام موجودی و دریافت مشاوره فنی می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

کارشناسان مجموعه آماده ارائه راهنمایی درباره انتخاب کلید مناسب برای تابلو های برق شهر و ژنراتور، بررسی ظرفیت جریان و تطبیق مشخصات محصول با نیاز پروژه هستند.
