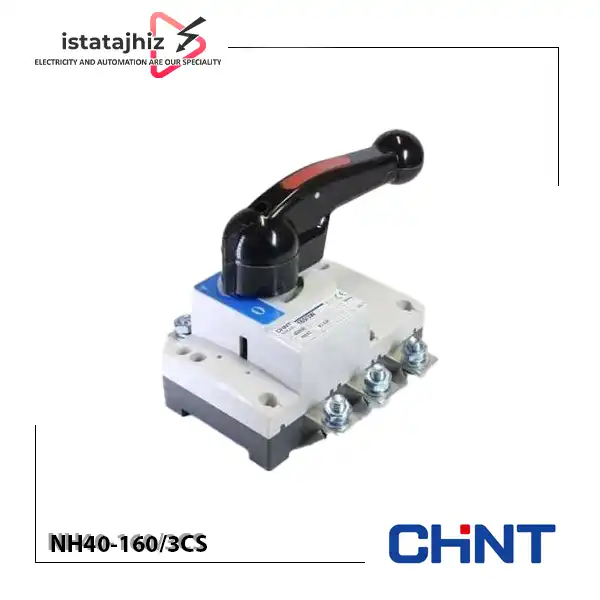

کلید چنج اور 160 آمپر سه پل CHINT

کلید چنج اور 160 آمپر سه پل CHINT NH40-160/3CS یکی از تجهیزات مورد استفاده در تابلو های برق شهر و ژنراتور و سیستم‌ های توزیع فشار ضعیف است. این محصول از سری NH40 برند چانت بوده و برای قطع و وصل دستی، جداسازی مدار و استفاده در ساختار های انتخاب منبع تغذیه کاربرد دارد.

این مدل کلید چنج اور چینت با جریان حرارتی 160 آمپر و ساختار سه‌پل، برای مدارهای سه‌ فاز متناسب با مشخصات فنی آن در نظر گرفته شده است. سری NH40 در گروه کلید های جداکننده یا Switch Disconnector قرار می‌گیرد و مطابق دیتاشیت، برای شبکه‌ های AC با فرکانس 50 هرتز و ولتاژ نامی تا 690 ولت AC و 440 ولت DC طراحی شده است.

در ساختار کد محصول NH40-160/3CS، عدد 160 بیانگر جریان حرارتی و عدد 3 نشان‌ دهنده سه‌ پل بودن کلید است. حرف C نیز طبق راهنمای کدگذاری دیتاشیت، به عملکرد اهرم از سمت جلوی کلید به‌ صورت جانبی اشاره دارد.

عملکرد کلید چنج اور CHINT NH40-160/3CS

در تابلو های برق شهر و ژنراتور، معمولاً دو منبع برای تأمین انرژی الکتریکی در نظر گرفته می‌شود. کلید چنج اور در چنین ساختاری امکان انتخاب دستی منبع تغذیه را فراهم می‌کند تا مصرف‌ کننده از منبع مورد نظر تغذیه شود.

مدل NH40-160/3CS می‌تواند در طراحی تابلو های دارای دو منبع، به‌ عنوان کلید جداکننده و بخشی از ساختار انتخاب منبع مورد استفاده قرار گیرد. برای این کاربرد، نحوه اتصال ورودی‌ ها و خروجی‌ ها و سازوکار جلوگیری از اتصال ناخواسته دو منبع باید در طراحی تابلو لحاظ شود.

ساختار سه‌ پل و کاربرد در مدار های سه‌ فاز

این مدل دارای سه پل است و سه مسیر فاز را به‌ صورت هم‌ زمان کنترل می‌کند. چنین ساختاری برای مدار های سه‌ فاز کاربرد دارد و باید با نحوه سیم‌ کشی و آرایش شبکه هماهنگ باشد.

جریان حرارتی 160 آمپر

جریان حرارتی 160 آمپر یکی از مقادیر معرفی‌ شده در خانواده NH40 است. این مقدار در انتخاب کلید اهمیت دارد، اما برای تعیین ظرفیت مناسب در یک پروژه باید جریان کاری، نوع بار، ولتاژ و رده مصرفی نیز بررسی شوند.

کاربرد های کلید چنج اور 160 آمپر سه پل

کلید NH40-160/3CS با توجه به ساختار سه‌ پل و جریان حرارتی خود، در تابلو های توزیع و مدار های فشار ضعیف قابل استفاده است. کاربرد های اصلی آن عبارت‌ اند از:

تابلو برق شهر و ژنراتور

در تابلو های برق شهر و ژنراتور، کلید چنج اور برای انتخاب دستی منبع تغذیه مورد استفاده قرار می‌گیرد. این ساختار در مجموعه‌ هایی که ژنراتور به‌ عنوان منبع پشتیبان در نظر گرفته شده است، کاربرد دارد.

تابلو های برق اضطراری

در سیستم‌ هایی که برای تأمین برق از منبع اصلی و جایگزین استفاده می‌شود، می‌توان از ساختار کلیدزنی مناسب برای جا به‌ جایی بین منابع بهره برد. نوع کلید و نحوه اتصال باید متناسب با طراحی سیستم انتخاب شود.

تابلو های توزیع سه‌ فاز

سه‌ پل بودن این مدل امکان استفاده از آن را در مدارای سه‌ فاز فراهم می‌کند. در این کاربرد، کلید می‌ تواند برای قطع و وصل دستی یا جداسازی بخش مشخصی از مدار به کار رود.

ایزولاسیون و تعمیر و نگهداری

یکی از وظایف اصلی سری NH40 ایجاد امکان جداسازی مدار های فشار ضعیف است. این قابلیت در زمان سرویس و تعمیر تجهیزات تابلو اهمیت دارد.

رده‌ های مصرفی و اهمیت انتخاب صحیح کلید

در انتخاب کلید چنج اور 160 آمپر، توجه به رده مصرفی اهمیت زیادی دارد. دیتاشیت سری NH40 رده‌های AC21B، AC22B و AC23A را در جدول مشخصات معرفی می‌کند.

این رده‌ ها با شرایط کاری و نوع بار مرتبط هستند؛ بنابراین نمی‌ توان صرفاً با توجه به جریان حرارتی 160 آمپر، مناسب‌ بودن کلید را برای تمام مدار ها تأیید کرد.

برای مثال، شرایط کاری مدار توزیع معمولی با مدار دارای بار های موتوری متفاوت است. بررسی نوع مصرف‌ کننده، جریان واقعی و شرایط قطع و وصل به انتخاب صحیح کلید کمک می‌کند.

تفاوت کلید جداکننده NH40 با کلید اتوماتیک

کلید NH40-160/3CS در گروه کلید های جداکننده قرار دارد و عملکرد اصلی آن قطع و وصل دستی و ایزولاسیون مدار است. به همین دلیل نباید آن را بدون بررسی طراحی حفاظتی، جایگزین کلید اتوماتیک در نظر گرفت.

حفاظت مدار در برابر اضافه‌ بار و اتصال کوتاه باید با تجهیزات حفاظتی مناسب و متناسب با مشخصات شبکه تأمین شود.

در تابلو های برق شهر و ژنراتور نیز لازم است هماهنگی کلید چنج اور با تجهیزات حفاظتی، کابل‌ ها و مشخصات منابع تغذیه بررسی شود.

نکات مهم پیش از خرید و نصب NH40-160/3CS

پیش از انتخاب این مدل، موارد زیر را در طراحی تابلو بررسی کنید:

• جریان طراحی و جریان واقعی مصرف‌ کننده
• ولتاژ کاری مدار
• سه‌ فاز بودن سیستم و نیاز به سه پل
• نوع بار و رده مصرفی مورد نیاز
• نحوه اتصال منابع برق شهر و ژنراتور
• فضای نصب و ابعاد مورد نیاز داخل تابلو
• نوع عملکرد اهرم و دسترسی اپراتور
• هماهنگی با تجهیزات حفاظتی
• شرایط بهره‌ برداری و تعداد دفعات قطع و وصل
• نیاز به تجهیزات جانبی و حفاظت ترمینال

در دیتاشیت، ابعاد کلی و نصب مدل‌ های 125 تا 630 آمپر در بخش جداگانه‌ ای ارائه شده است؛ بنابراین برای طراحی محل نصب NH40-160/3CS باید نقشه ابعادی مربوط به این بازه بررسی شود.

استاندارد و مشخصات فنی سری NH40

سری NH40 برند CHINT مطابق دیتاشیت با استاندارد IEC/EN 60947-3 معرفی شده است. این خانواده برای مدار های فشار ضعیف طراحی شده و قابلیت قطع و وصل دستی و جداسازی مدار را فراهم می‌کند.

محدوده ولتاژ نامی اعلام‌ شده برای این سری تا 690 ولت AC و 440 ولت DC است. همچنین خانواده NH40 در جریان‌ های حرارتی مختلف و ساختارهای سه‌ پل و چهار پل ارائه می‌شود.

این مشخصات باعث می‌شوند سری NH40 در طراحی تابلو های توزیع و مدار های انتخاب منبع قابل بررسی باشد؛ با این حال، انتخاب مدل نهایی باید با توجه به مشخصات واقعی پروژه انجام شود.

قیمت و خرید کلید چنج اور 160 آمپر سه پل CHINT

برای استعلام قیمت و خرید کلید چنج اور 160 آمپر سه پل CHINT مدل NH40-160/3CS می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام خرید، بررسی جریان مورد نیاز، تعداد پل، نوع بار و نحوه استفاده در تابلو برق شهر و ژنراتور اهمیت دارد.
