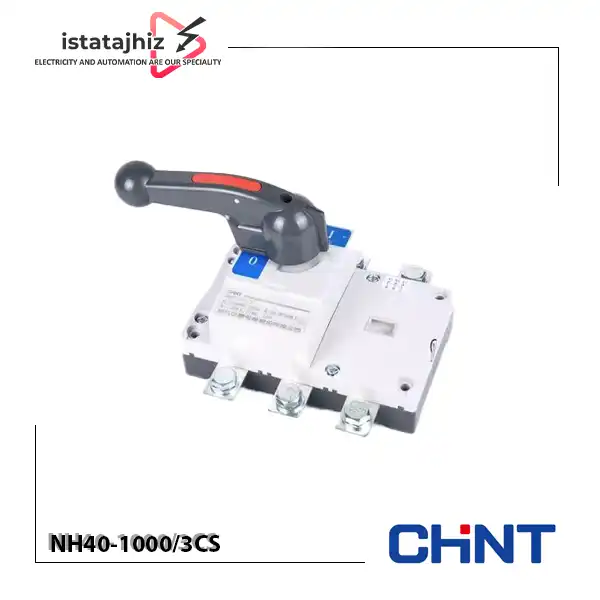

کلید چنج اور 1000 آمپر سه پل CHINT

کلید چنج اور 1000 آمپر سه پل CHINT NH40-1000/3CS یکی از تجهیزات کلیدزنی مورد استفاده در تابلو های برق صنعتی، تابلو های برق شهر و ژنراتور و سیستم های توزیع فشار ضعیف است. این محصول از خانواده NH40 برند CHINT بوده و برای قطع و وصل دستی مدار، جداسازی الکتریکی و استفاده در ساختار های انتخاب منبع تغذیه طراحی شده است.

این مدل دارای جریان حرارتی 1000 آمپر و ساختار سه‌ پل است و برای مدار های سه‌ فاز، متناسب با مشخصات فنی و شرایط بهره‌ برداری، قابل بررسی است. سری NH40 در گروه کلید های جداکننده یا Switch Disconnector قرار می‌گیرد و مطابق دیتاشیت، برای شبکه‌ های AC با فرکانس 50 هرتز و ولتاژ نامی تا 690 ولت AC و همچنین شبکه‌ های DC تا 440 ولت معرفی شده است.

در کد محصول NH40-1000/3CS، عدد 1000 نشان‌ دهنده جریان حرارتی، عدد 3 بیانگر سه‌ پل بودن کلید و حرف C نشان‌ دهنده عملکرد اهرم از سمت جلوی کلید به‌ صورت جانبی است. این مشخصات در انتخاب محصول و طراحی محل نصب داخل تابلو اهمیت دارند.

عملکرد کلید چنج اور CHINT NH40-1000/3CS

در تابلو های برق شهر و ژنراتور، معمولاً دو منبع برای تأمین انرژی الکتریکی مصرف‌ کننده در نظر گرفته می‌شود. منبع اصلی می‌ تواند برق شبکه و منبع پشتیبان، ژنراتور باشد. در چنین ساختاری، کلید چنج اور برای انتخاب منبع تغذیه مورد نظر به کار می‌رود.

کلید CHINT NH40-1000/3CS از نوع کلید جداکننده با عملکرد دستی است و می‌تواند به‌ عنوان بخشی از ساختار انتخاب منبع در تابلو برق استفاده شود. نحوه اتصال ورودی‌ های برق شهر و ژنراتور به خروجی مصرف‌ کننده باید با طراحی صحیح مدار و سازوکار مناسب جلوگیری از اتصال ناخواسته دو منبع همراه باشد.

ساختار سه‌ پل و کاربرد در مدار سه‌ فاز

سه‌ پل بودن این مدل به معنای کنترل هم‌ زمان سه مسیر فاز است. این ساختار در مدار های سه‌ فاز کاربرد دارد و انتخاب آن باید با آرایش شبکه، نحوه توزیع برق و وضعیت نول در سیستم هماهنگ باشد.

در برخی تابلو ها، قطع هم‌ زمان نول نیز بخشی از الزامات طراحی است؛ بنابراین پیش از انتخاب مدل سه‌ پل، باید مشخص شود که ساختار شبکه و الزامات پروژه با این آرایش سازگار است یا به کلید چهار پل نیاز دارد.

جریان حرارتی 1000 آمپر

جریان حرارتی 1000 آمپر، مشخصه اصلی این مدل در خانواده NH40 است. این مقدار برای بررسی ظرفیت جریان‌ دهی کلید اهمیت دارد، اما به‌ تنهایی برای تأیید مناسب‌ بودن آن در تمام کاربرد ها کافی نیست.

در انتخاب کلید چنج اور 1000 آمپر باید جریان واقعی بار، ولتاژ کاری، نوع مصرف‌ کننده، رده مصرفی و شرایط قطع و وصل بررسی شود. همچنین هماهنگی کلید با کابل‌ ها، تجهیزات حفاظتی و ظرفیت منبع تغذیه در طراحی تابلو اهمیت دارد.

کاربرد های کلید چنج اور 1000 آمپر سه پل

کلید CHINT NH40-1000/3CS با توجه به جریان حرارتی و ساختار سه‌ پل خود، در طراحی تابلو های توزیع و سیستم‌ های برق فشار ضعیف با جریان بالا قابل بررسی است. از کاربرد های این محصول می‌ توان به موارد زیر اشاره کرد:

تابلو برق شهر و ژنراتور

یکی از کاربرد های مورد نظر برای کلید چنج اور 1000 آمپر، استفاده در ساختار تابلو های برق شهر و ژنراتور است. در این سیستم، کلیدزنی مناسب امکان انتخاب دستی منبع تغذیه مصرف‌ کننده بین برق شبکه و ژنراتور را فراهم می‌کند.

در طراحی تابلو باید ظرفیت کلید با جریان مصرف‌ کننده و مشخصات ژنراتور هماهنگ باشد. همچنین استفاده از این کلید به‌ تنهایی به معنای وجود انتقال خودکار یا اینترلاک ایمن بین دو منبع نیست؛ این موارد باید در طراحی مجموعه تابلو پیش‌ بینی شوند.

تابلو های برق اضطراری و پشتیبان

در ساختمان‌ ها، تأسیسات و مجموعه‌ های صنعتی که از ژنراتور به‌ عنوان منبع پشتیبان استفاده می‌کنند، ساختار انتخاب منبع اهمیت زیادی دارد. کلید چنج اور می‌تواند بخشی از مدار انتقال دستی بین منبع اصلی و اضطراری باشد.

در چنین کاربردی، انتخاب کلید باید با توجه به جریان طراحی، ظرفیت ژنراتور و شرایط کاری مصرف‌ کننده انجام شود.

تابلو های توزیع صنعتی با جریان بالا

مدل NH40-1000/3CS برای بررسی در تابلو های توزیع سه‌ فاز با جریان‌ های بالا قابل استفاده است. در این تابلو ها، کلید می‌تواند وظیفه قطع و وصل دستی یا جداسازی بخش مشخصی از مدار را بر عهده داشته باشد.

برای انتخاب نهایی، باید نوع بار، رده مصرفی، جریان واقعی و شرایط بهره‌ برداری بررسی شود.

ایزولاسیون مدار و تجهیزات الکتریکی

یکی از وظایف اصلی کلید های جداکننده، فراهم‌ کردن امکان جداسازی مدار از منبع تغذیه است. این قابلیت در زمان تعمیر، سرویس و نگهداری تجهیزات الکتریکی اهمیت دارد.

البته برای انجام ایمن عملیات تعمیراتی، علاوه بر وضعیت کلید، باید سایر منابع احتمالی تغذیه و الزامات ایمنی و قفل‌ گذاری نیز در نظر گرفته شوند.

مدار های انتخاب منبع تغذیه

در سیستم‌ هایی که دو منبع برای تغذیه یک بخش از شبکه در نظر گرفته شده‌اند، از ساختار های کلیدزنی مناسب برای انتخاب منبع استفاده می‌شود. NH40-1000/3CS می‌تواند در طراحی چنین مدار هایی بررسی شود؛ مشروط بر آنکه آرایش کلید ها، اینترلاک و شرایط قطع و وصل با مشخصات فنی و الزامات پروژه مطابقت داشته باشد.

رده‌ های مصرفی و اهمیت انتخاب صحیح کلید

در انتخاب کلید چنج اور 1000 آمپر، توجه به رده مصرفی یکی از نکات فنی مهم است. دیتاشیت خانواده NH40 رده‌ های AC21B، AC22B و AC23A را معرفی می‌ کند.

این رده‌ ها به نوع بار و شرایط قطع و وصل مربوط هستند. بنابراین، جریان حرارتی 1000 آمپر را نباید معادل جریان مجاز کلید در تمام رده‌ های مصرفی در نظر گرفت.

برای نمونه، شرایط کاری مدار های توزیع با مدار های دارای بار موتوری یکسان نیست. در بار های موتوری، جریان راه‌ اندازی و شرایط قطع مدار نیز در انتخاب کلید مؤثر هستند.

به همین دلیل، پیش از خرید باید رده مصرفی متناسب با کاربرد و جریان عملیاتی مجاز در ولتاژ مورد نظر از جدول فنی بررسی شود.

تفاوت کلید جداکننده NH40 با کلید اتوماتیک

کلید CHINT NH40-1000/3CS در گروه کلید های جداکننده قرار دارد و عملکرد اصلی آن قطع و وصل دستی و جداسازی مدار است.

این محصول را نباید بدون بررسی طراحی حفاظتی، جایگزین کلید اتوماتیک در نظر گرفت. حفاظت در برابر اضافه‌ بار و اتصال کوتاه باید توسط تجهیزات حفاظتی مناسب و هماهنگ با مشخصات شبکه تأمین شود.

در تابلو های برق شهر و ژنراتور نیز وظیفه انتخاب منبع با وظیفه حفاظت مدار متفاوت است. بنابراین لازم است کلید چنج اور، تجهیزات حفاظتی و سازوکار جلوگیری از اتصال هم‌ زمان دو منبع به‌ صورت هماهنگ طراحی شوند.

نکات مهم پیش از خرید و نصب NH40-1000/3CS

پیش از انتخاب این مدل برای تابلو برق، موارد زیر را بررسی کنید:

• جریان طراحی و جریان واقعی مصرف‌ کننده
• ولتاژ کاری و فرکانس شبکه
• سه‌ فاز بودن سیستم و نیاز به سه پل
• وضعیت نول و نیاز به قطع هم‌ زمان آن
• نوع بار و رده مصرفی مورد نیاز
• جریان عملیاتی مجاز در رده مصرفی انتخاب‌ شده
• نحوه اتصال ورودی‌ های برق شهر و ژنراتور
• وجود سازوکار مناسب برای جلوگیری از اتصال ناخواسته دو منبع
• فضای نصب، ابعاد و دسترسی به اهرم کلید
• هماهنگی با کابل‌ ها و تجهیزات حفاظتی مدار

با توجه به جریان 1000 آمپر، بررسی نقشه ابعادی، نحوه استقرار کلید و فضای مورد نیاز برای اتصالات در تابلو اهمیت دارد. همچنین در زمان طراحی باید شرایط حرارتی داخل تابلو و نحوه آرایش تجهیزات در نظر گرفته شود.

استاندارد و مشخصات فنی سری NH40 برند CHINT

سری NH40 برند CHINT مطابق دیتاشیت با استاندارد IEC/EN 60947-3 معرفی شده است. این خانواده در گروه کلید های جداکننده فشار ضعیف قرار دارد و برای قطع و وصل دستی و جداسازی مدار کاربرد دارد.

محدوده ولتاژ نامی اعلام‌ شده برای خانواده NH40 تا 690 ولت AC و 440 ولت DC است و مدل‌ های آن در جریان‌ های حرارتی و آرایش‌ های مختلف عرضه می‌شوند.

در دیتاشیت، برای مدل‌ های دارای جریان حرارتی کمتر از 1000 آمپر، قابلیت استفاده به‌ عنوان کلید قطع زیر بار ذکر شده است. از آنجا که جریان حرارتی مدل NH40-1000/3CS برابر 1000 آمپر است، نباید این توضیح را بدون بررسی به مدل مورد نظر تعمیم داد. برای تعیین قابلیت قطع زیر بار و انتخاب رده مصرفی مناسب، لازم است جدول فنی مربوط به همین مدل بررسی شود.

قیمت و خرید کلید چنج اور 1000 آمپر سه پل CHINT

برای استعلام قیمت و خرید کلید چنج اور 1000 آمپر سه پل CHINT مدل NH40-1000/3CS می‌ توانید با کارشناسان ایستا تجهیز تماس بگیرید.

هنگام خرید این محصول، علاوه بر جریان حرارتی 1000 آمپر، باید نوع بار، ولتاژ کاری، تعداد پل، رده مصرفی و نحوه استفاده در تابلو برق شهر و ژنراتور بررسی شود. کارشناسان ایستا تجهیز می‌ توانند برای بررسی مشخصات فنی و انتخاب محصول متناسب با نیاز پروژه راهنمایی‌ تان کنند.
