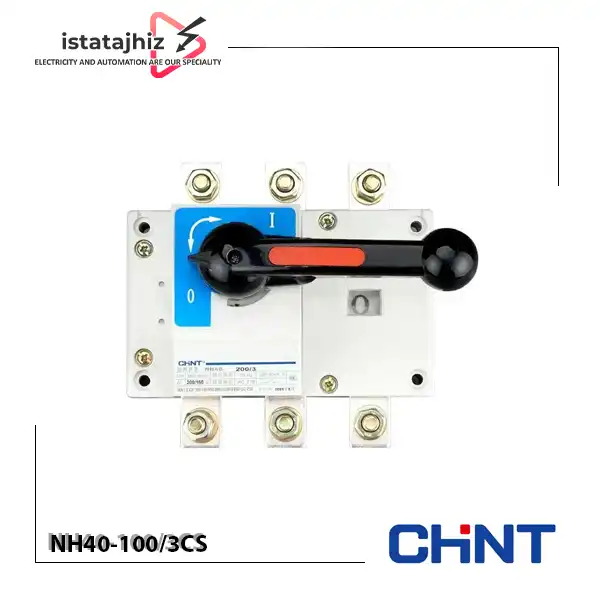

کلید چنج اور 100 آمپر سه پل CHINT

کلید چنج اور 100 آمپر سه پل CHINT NH40-100/3CS از تجهیزات مورد استفاده در تابلو های برق شهر و ژنراتور و مدار های توزیع فشار ضعیف است. این تجهیز در ساختار هایی که نیاز به انتخاب و جا به‌ جایی دستی بین دو منبع تغذیه وجود دارد، مورد استفاده قرار می‌گیرد.

مدل NH40-100/3CS در خانواده NH40 Switch Disconnector قرار دارد. طبق دیتاشیت، سری NH40 برای شبکه‌ های AC با فرکانس 50 هرتز، ولتاژ نامی AC تا 690 ولت و DC تا 440 ولت طراحی شده و جریان‌ های حرارتی مختلفی را پوشش می‌دهد. این سری برای قطع و وصل دستی و غیرمکرر مدار و همچنین ایجاد ایزولاسیون در مدارهای فشار ضعیف کاربرد دارد.

در کد NH40-100/3CS، عدد 100 به جریان حرارتی 100 آمپر و عدد 3 به ساختار سه‌ پل اشاره دارد. همچنین طبق سیستم کد گذاری دیتاشیت، حرف C نشان‌ دهنده عملکرد اهرم از سمت جلوی کلید به‌ صورت جانبی است.

عملکرد کلید چنج اور NH40-100/3CS

در تابلو هایی که دو منبع مانند برق شهر و ژنراتور وجود دارد، کلید چنج اور برای انتخاب منبع تغذیه مصرف کننده مورد استفاده قرار می‌گیرد. در این ساختار، اپراتور می‌تواند با مکانیزم دستی کلید، مسیر تغذیه را بین منابع مورد نظر تغییر دهد.

NH40-100/3CS علاوه بر کاربرد در ساختار چنج اور، یک Switch Disconnector است و برای قطع، وصل و جداسازی مدار های فشار ضعیف طراحی شده است. بنابراین عملکرد اصلی آن را نباید با کلید های اتوماتیک حفاظتی یکسان دانست.

ساختار سه‌ پل

این مدل دارای ساختار 3 Pole است و برای مدار های سه‌ فاز قابل استفاده است. در طراحی تابلو باید تعداد پل‌ ها با نحوه توزیع و سیم‌ کشی مدار هماهنگ باشد.

جریان 100 آمپر

جریان حرارتی 100A یکی از مقادیر درج‌ شده در جدول فنی سری NH40 است. در انتخاب کلید باید علاوه بر جریان مدار، نوع بار و رده مصرفی مورد نیاز نیز بررسی شود؛ زیرا جریان حرارتی به‌ تنهایی معیار کافی برای انتخاب کلید در تمام کاربردها نیست.

کاربردهای کلید چنج اور 100 آمپر سه پل

این مدل با توجه به ساختار سه‌ پل و جریان 100 آمپر می تواند در مدارهای فشار ضعیف و تابلو های دارای دو منبع تغذیه مورد استفاده قرار گیرد.

تابلو برق شهر و ژنراتور

یکی از کاربردهای مهم کلید چنج اور، استفاده در تابلو هایی است که برق شهر به‌ عنوان منبع اصلی و ژنراتور به‌ عنوان منبع جایگزین در نظر گرفته می‌شود. کلید در این ساختار برای انتخاب منبع تغذیه مدار استفاده می‌شود.

تابلوهای برق اضطراری

در سیستم‌ هایی که یک منبع جایگزین برای تأمین برق مصرف‌ کننده وجود دارد، می‌توان از ساختار چنج اور دستی برای جا به‌ جایی بین دو منبع استفاده کرد.

تابلوهای توزیع سه‌ فاز

سه‌ پل بودن NH40-100/3CS امکان استفاده از آن را در مدارهای سه‌ فاز فراهم می‌کند و برای قطع و وصل و ایزولاسیون مدار نیز قابل استفاده است.

ایزولاسیون مدارهای فشار ضعیف

سری NH40 برای ایجاد جداسازی ایمن در مدارهای فشار ضعیف نیز طراحی شده است. این ویژگی در زمان سرویس، تعمیر و نگهداری تابلو می‌تواند اهمیت داشته باشد.

رده‌ های کاری و انتخاب صحیح کلید

یکی از نکات مهم در انتخاب کلید NH40، توجه به رده مصرفی است. دیتاشیت این سری، رده‌ هایی مانند AC21B، AC22B و AC23A را در جدول مشخصات ارائه می‌کند.

این رده‌ ها برای شرایط مختلف بار و قطع و وصل در نظر گرفته شده‌ اند؛ بنابراین برای انتخاب مدل مناسب، نباید فقط عدد 100 آمپر را ملاک قرار داد. نوع مصرف‌ کننده، جریان واقعی، ولتاژ کاری و شرایط مدار نیز باید بررسی شود.

برای مثال، شرایط یک مدار توزیع معمولی با مدار دارای بارهای موتوری می‌تواند متفاوت باشد و انتخاب کلید باید با توجه به شرایط واقعی کار انجام شود.

تفاوت NH40-100/3CS با کلیدهای حفاظتی

با وجود استفاده از NH40 در تابلوهای برق شهر و ژنراتور، باید توجه داشت که این محصول در دسته Switch Disconnector قرار دارد.

وظیفه اصلی کلید، قطع و وصل دستی و ایجاد امکان جداسازی مدار است و نباید آن را به‌ عنوان جایگزین کلید حفاظتی در برابر اضافه‌ بار یا اتصال کوتاه در نظر گرفت.

در یک تابلو استاندارد، تجهیزات حفاظتی موردنیاز باید متناسب با جریان، نوع بار، کابل‌ ها و مشخصات شبکه به‌ صورت جداگانه در طراحی لحاظ شوند.

این تفکیک عملکرد باعث می‌شود انتخاب تجهیزات تابلو دقیق‌ تر انجام شود و کلید چنج اور در محدوده وظیفه واقعی خود مورد استفاده قرار گیرد.

نکات مهم نصب و انتخاب

قبل از خرید و نصب NH40-100/3CS، بهتر است موارد زیر بررسی شوند:

• جریان کاری و جریان طراحی مدار
• سه‌ فاز بودن سیستم
• ولتاژ کاری
• نوع بار متصل به مدار
• رده مصرفی مورد نیاز
• تعداد پل مورد نیاز
• فضای موجود داخل تابلو
• نحوه عملکرد و دسترسی به اهرم
• هماهنگی با تجهیزات حفاظتی
• نحوه اتصال دو منبع برق شهر و ژنراتور

طبق دیتاشیت، در مدل‌ های NH40 تا 100 آمپر، ابعاد کلی و نصب در جدول مربوط به بازه 63 تا 100 آمپر ارائه شده است؛ بنابراین هنگام طراحی تابلو، فضای نصب نیز باید مطابق ابعاد فنی مدل بررسی شود.

مشخصات سری NH40 در یک نگاه

سری NH40 برند چینت یک خانواده از کلید های جداکننده با جریان‌ های مختلف است که برای کاربرد های فشار ضعیف طراحی شده است. این سری از جریان‌ های پایین‌ تر تا مقادیر بسیار بالاتر را پوشش می‌دهد و بر اساس دیتاشیت، در ساختارهای سه‌ پل و چهار پل نیز ارائه شده است.

مدل NH40-100/3CS در این خانواده، نسخه 100 آمپر سه‌ پل است و می‌تواند برای طراحی تابلو های برق شهر و ژنراتور، تابلو های توزیع و مدار های نیازمند قطع و ایزولاسیون مورد بررسی قرار گیرد.

قیمت و خرید کلید چنج اور 100 آمپر سه پل CHINT

برای استعلام قیمت و خرید کلید چنج اور 100 آمپر سه پل CHINT مدل NH40-100/3CS می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام خرید، تطبیق جریان، تعداد پل، نوع بار، ولتاژ و ساختار تابلو با مشخصات کلید اهمیت دارد.
