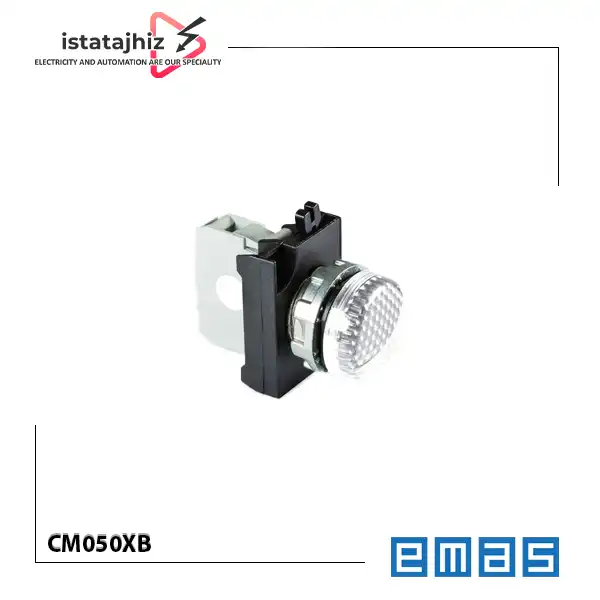

چراغ سیگنال سفید EMAS CM050XB یک چراغ نشانگر LED از سری CM با بدنه فلزی برند EMAS است که برای نمایش وضعیت مدارها و تجهیزات در تابلوهای برق و پنل های کنترل صنعتی استفاده می شود. این مدل نور سفید دارد، قطر نصب آن ۲۲ میلی متر است و با ولتاژ ۱۲ تا ۳۰ ولت AC/DC کار می کند. بدنه فلزی سری CM با روکش مقاوم در برابر خوردگی معرفی شده و این ویژگی در انتخاب تجهیزات پنلی برای محیط های صنعتی اهمیت دارد.
نکته مهم در انتخاب این مدل، ولتاژ پایین تغذیه آن است: CM050XB برای مدارهای ۱۲ تا ۳۰ ولت AC یا DC معرفی شده و نباید آن را با چراغ های هم شکل دارای ولتاژ ۱۱۰ ولت یا ۱۰۰ تا ۲۳۰ ولت AC اشتباه گرفت.
چراغ سیگنال CM050XB چه کاری انجام می دهد؟
چراغ سیگنال وضعیت یک مدار یا تجهیز را با نور به اپراتور نشان می دهد. برای مثال، در یک تابلو برق ممکن است روشن بودن چراغ سفید برای نمایش فعال بودن یک مدار، آماده بودن یک بخش از سیستم یا اعلام وضعیت مشخصی در نظر گرفته شود. تعریف دقیق این وضعیت باید در نقشه برق و منطق کنترلی پروژه مشخص باشد؛ رنگ سفید به تنهایی معنای عملیاتی ثابتی را تضمین نمی کند. در این مدل، نور توسط LED تولید می شود و تغذیه ۱۲ تا ۳۰ ولت AC/DC امکان استفاده از آن را در مدارهای کنترلی با ولتاژ پایین در همین محدوده فراهم می کند. چراغ خود وظیفه تشخیص وضعیت را بر عهده ندارد؛ مدار متصل به آن تعیین می کند چه زمانی روشن یا خاموش شود.
مهم ترین پارامترهای انتخاب و خرید
ولتاژ تغذیه: محدوده ۱۲ تا ۳۰ ولت AC/DC مهم ترین معیار انتخاب این مدل است. اگر مدار شما با ۲۴ ولت DC یا ۲۴ ولت AC کار می کند، این ولتاژ در محدوده اعلام شده قرار می گیرد؛ با این حال باید ولتاژ واقعی در محل اتصال چراغ بررسی شود.
رنگ نور: چراغ سفید برای نمایش وضعیتی مناسب است که در طراحی تابلو برای این رنگ تعریف شده باشد. رنگ چراغ به تنهایی وضعیت عملکرد دستگاه را مشخص نمی کند و باید با نقشه برق و علائم پنل هماهنگ باشد.
قطر نصب: قطر نصب ۲۲ میلی متر باید با سوراخ پنل مطابقت داشته باشد. نقشه فنی سازنده برای این مدل، اندازه نصب را حدود ۲۲.۴ میلی متر با تلرانس ±۰.۲ میلی متر نشان می دهد؛ پیش از سوراخ کاری یا جایگزینی، نقشه را بررسی کنید.
شرایط محیطی و حفاظت: محدوده دمای کاری از ۱۵- تا ۶۵+ درجه سانتی گراد است. همچنین باید مشخص شود که حفاظت مورد نیاز مربوط به جلوی پنل است یا کل مجموعه نصب شده؛ این موضوع به ویژه در تابلوهای نصب شده در محیط های مرطوب اهمیت دارد.
اتصالات الکتریکی: سطح مقطع سیم ۱.۵ تا ۲.۵ میلی متر مربع و گشتاور پیچ ۱.۵ نیوتن متر از مقادیر اعلام شده سازنده هستند. این موارد را در انتخاب سیم و اجرای اتصال در نظر بگیرید.
تفاوت CM050XB با مدل های مشابه
مدل های سری CM از نظر رنگ، ولتاژ کاری و نوع ساختار خانواده محصول تفاوت دارند. هنگام خرید، کد کامل را بررسی کنید تا چراغ جایگزین از نظر الکتریکی با مدار سازگار باشد.
| مدل | رنگ نور | ولتاژ کاری |
|---|---|---|
| CM050XB | سفید | ۱۲ تا ۳۰ ولت AC/DC |
| CM060XK | قرمز | ۱۲ تا ۳۰ ولت AC/DC |
| CM070XM | آبی | ۱۲ تا ۳۰ ولت AC/DC |
| CM080XS | زرد | ۱۲ تا ۳۰ ولت AC/DC |
| CM090XY | سبز | ۱۲ تا ۳۰ ولت AC/DC |
| CM0B0XB | سفید | ۱۰۰ تا ۲۳۰ ولت AC |
| CM0C0XB | سفید | ۱۱۰ ولت AC/DC |
چه زمانی CM050XB را انتخاب کنید؟ وقتی به چراغ نشانگر سفید LED با بدنه فلزی، قطر نصب ۲۲ میلی متر و تغذیه ۱۲ تا ۳۰ ولت AC/DC نیاز دارید.
چه زمانی مدل دیگری مناسب تر است؟ اگر ولتاژ مدار خارج از این محدوده است، مدلی با ولتاژ کاری متناسب انتخاب کنید. اگر تنها رنگ مورد نیاز متفاوت است و ولتاژ تغذیه یکسان باقی می ماند، می توانید مدل رنگی متناظر از سری CM را بررسی کنید.
نکات نصب و استفاده
پیش از نصب، برق مدار را قطع کنید و از بی برق بودن آن اطمینان حاصل کنید. محل نصب را با اندازه درج شده در نقشه فنی تطبیق دهید و چراغ را مطابق دستورالعمل سازنده روی پنل نصب کنید.
برای اتصال سیم، سطح مقطع ۱.۵ تا ۲.۵ میلی متر مربع و گشتاور پیچ ۱.۵ نیوتن متر در دیتاشیت درج شده است. نقشه محصول، ترمینال های چراغ را با علامت های X1 و X2 نشان می دهد؛ سیم بندی را مطابق نقشه و ولتاژ تغذیه واقعی انجام دهید. پس از نصب، اتصال ها و عملکرد چراغ را پیش از بهره برداری بررسی کنید.
این محصول برای چه کسانی مناسب است؟
چراغ سیگنال CM050XB برای تابلو سازها، مهندسان برق، تکنسین های برق صنعتی، پیمانکاران و واحدهای نگهداری و تعمیرات مناسب است؛ به ویژه زمانی که به نشانگر سفید با تغذیه ۱۲ تا ۳۰ ولت AC/DC و نصب پنلی ۲۲ میلی متری نیاز باشد.
اگر برای تعمیر یا جایگزینی چراغ قبلی خرید می کنید، ولتاژ، رنگ، قطر نصب و کد فنی را با نمونه موجود تطبیق دهید. مشابه بودن ظاهر چراغ ها به معنی یکسان بودن ولتاژ کاری آنها نیست.
جمع بندی فنی
EMAS CM050XB یک چراغ سیگنال سفید LED از سری فلزی CM است که با ولتاژ ۱۲ تا ۳۰ ولت AC/DC کار می کند و برای نصب پنلی ۲۲ میلی متری طراحی شده است. پیش از خرید، ولتاژ مدار، رنگ مورد نیاز، قطر نصب و درجه حفاظت لازم را بررسی کنید. اگر حفاظت در برابر آب اهمیت دارد، محدوده دقیق حفاظت از سمت جلو و شرایط نصب باید با مستندات سازنده تطبیق داده شود.
خرید چراغ سیگنال EMAS CM050XB از ایستا تجهیز
برای خرید چراغ سیگنال EMAS مدل CM050XB می توانید موجودی و قیمت روز را از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران استعلام کنید. امکان سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد بالا یا تامین پروژه نیز می توانید شرایط فروش و امکان صدور فاکتور رسمی را هنگام ثبت سفارش هماهنگ کنید.
- تغذیه AC/DC: امکان استفاده در مدارهای ۱۲ تا ۳۰ ولت متناوب یا مستقیم را فراهم می کند.
- ساختار فلزی: سری CM با بدنه فلزی ریخته گری شده و پوشش مقاوم در برابر خوردگی معرفی شده است.
- نصب پنلی ۲۲ میلی متری: برای پنل های دارای محل نصب سازگار با این اندازه طراحی شده است.
- منبع نور LED با توان مصرفی ۰.۷ وات: مشخصات روشنی برای بررسی مصرف چراغ در مدار فراهم می کند.
- مشخصات اتصال مشخص: جریان کاری، سطح مقطع سیم و گشتاور پیچ در مستندات سازنده درج شده اند و بررسی نصب را آسان تر می کنند.
- این مدل برای ولتاژ ۱۲ تا ۳۰ ولت AC/DC معرفی شده است و نباید بدون بررسی مشخصات به مدارهای ۱۱۰ یا ۲۳۰ ولت متصل شود. همچنین با وجود بدنه فلزی، انتخاب آن برای محیط صنعتی باید بر اساس درجه حفاظت لازم و شرایط واقعی نصب انجام شود.
- در مشخصات فنی، IP50 درج شده است؛ بنابراین نباید صرفا با اتکا به عبارت حفاظت IP65 از سمت جلوی پنل، کل چراغ و مجموعه نصب شده را ضدآب فرض کرد. برای کاربردهایی که به حفاظت کامل در برابر آب نیاز دارند، مستندات نصب و محدوده دقیق حفاظت باید تایید شود.
