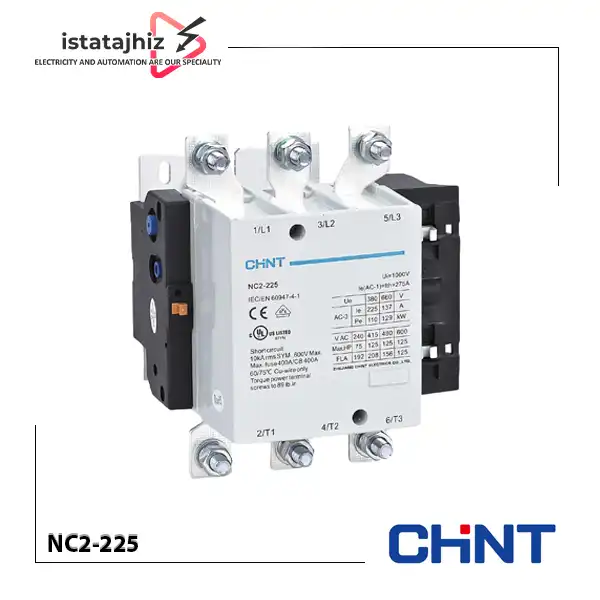

کنتاکتور 225 آمپر CHINT مدل NC2-225

کنتاکتور CHINT NC2-225 یکی از کنتاکتورهای قدرت سری NC2 برند چینت است که برای کنترل و قطع و وصل مدارهای الکتریکی با جریان بالا در تأسیسات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این مدل با جریان نامی کاری ۲۲۵ آمپر در رده بهره‌برداری AC-3 و قابلیت کنترل موتور سه‌فاز تا توان ۱۱۰ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، برای مدارهای قدرت و کاربردهای موتوری متناسب با ظرفیت نامی خود طراحی شده است.

سری NC2 از محصولات قدرت CHINT در محدوده جریان‌های مختلف تولید می‌شود و در تابلوهای برق صنعتی، خطوط تولید، سیستم‌های پمپاژ و مدارهای راه‌اندازی موتور کاربرد دارد. مدل NC2-225 در نسخه سه‌پل عرضه می‌شود و امکان استفاده از تجهیزات جانبی مانند کنتاکت کمکی، ماژول تأخیر زمانی و اینترلاک مکانیکی را فراهم می‌کند.

در انتخاب این کنتاکتور، توجه به عدد ۲۲۵ آمپر به‌تنهایی کافی نیست. نوع بار، جریان واقعی موتور، رده بهره‌برداری، ولتاژ بوبین و شرایط نصب از عوامل مهمی هستند که باید پیش از خرید بررسی شوند. در ادامه، مشخصات فنی و قابلیت‌های کنتاکتور CHINT NC2-225 را بررسی می‌کنیم.

معرفی کنتاکتور CHINT NC2-225

کنتاکتور NC2-225 یک تجهیز الکترومغناطیسی برای کنترل مدارهای قدرت است. عملکرد این تجهیز بر اساس دریافت فرمان الکتریکی توسط بوبین انجام می‌شود. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و مجموعه کنتاکت‌های اصلی تغییر وضعیت می‌دهند؛ در نتیجه مسیر عبور جریان به سمت مصرف‌کننده برقرار می‌شود. با قطع فرمان نیز کنتاکت‌ها به وضعیت اولیه بازمی‌گردند.

این مدل برای کنترل مدارهای سه‌فاز طراحی شده و می‌تواند در کنار تجهیزات حفاظتی مناسب، بخشی از سیستم راه‌اندازی و کنترل موتور باشد. جریان نامی ۲۲۵ آمپر در رده AC-3 باعث شده است NC2-225 برای کاربردهای موتوری با ظرفیت بالا مورد توجه قرار بگیرد.

تفاوت جریان AC-1، AC-3 و AC-4 در کنتاکتور NC2-225

یکی از نکات مهم هنگام انتخاب کنتاکتور، توجه به رده بهره‌برداری آن است. جریان قابل‌تحمل کنتاکتور در شرایط مختلف کاری یکسان نیست و باید متناسب با نوع بار انتخاب شود.

• جریان AC-3 برابر ۲۲۵ آمپر: این مقدار برای کاربردهای متداول کنترل موتورهای قفس سنجابی، مانند راه‌اندازی و قطع موتور در حین کار، در شرایط استاندارد تعریف شده است.
• جریان حرارتی قراردادی AC-1 برابر ۲۷۵ آمپر: این مقدار مربوط به بارهای غیرالقایی یا با ضریب القایی پایین است و نباید به‌عنوان جریان مجاز کنترل موتور در نظر گرفته شود.
• جریان AC-4 برابر ۱۳۷ آمپر: این رده برای شرایط کاری دشوارتر موتور مانند راه‌اندازی ضربه‌ای، ترمز معکوس و قطع و وصل‌های خاص کاربرد دارد.

بنابراین اگر قصد استفاده از NC2-225 برای راه‌اندازی موتور را دارید، باید جریان موتور را با مقدار AC-3 مقایسه کنید. در کاربردهای دارای عملکردهای سنگین‌تر نیز بررسی جریان مجاز AC-4 ضروری است.

مشخصات فنی کنتاکتور CHINT NC2-225

توجه: ولتاژ بوبین باید هنگام سفارش مشخص شود؛ زیرا ولتاژ مدار فرمان با ولتاژ مدار قدرت تفاوت دارد. همچنین مقادیر جریان AC-1، AC-3 و AC-4 برای شرایط بهره‌برداری متفاوت تعریف شده‌اند.

ساختار و نحوه عملکرد کنتاکتور NC2-225

کنتاکتور NC2-225 از بخش‌های اصلی شامل سیستم مغناطیسی، مجموعه کنتاکت‌ها، محفظه و سیستم خاموش‌کننده قوس الکتریکی تشکیل شده است. هماهنگی این اجزا باعث می‌شود عملیات قطع و وصل مدار به‌صورت الکترومغناطیسی انجام شود.

بوبین و سیستم مغناطیسی

بوبین با دریافت ولتاژ فرمان، میدان مغناطیسی ایجاد می‌کند. این میدان باعث حرکت بخش متحرک هسته و تغییر وضعیت کنتاکت‌های اصلی می‌شود. پس از قطع ولتاژ فرمان، نیروی مغناطیسی از بین می‌رود و مکانیزم کنتاکتور به وضعیت اولیه بازمی‌گردد.

در مدل NC2-225 امکان انتخاب بوبین با ولتاژهای AC مختلف وجود دارد. این ویژگی به طراح تابلو اجازه می‌دهد تا نسخه متناسب با ولتاژ مدار فرمان را انتخاب کند.

کنتاکت‌های قدرت

کنتاکت‌های اصلی وظیفه انتقال جریان به مصرف‌کننده را بر عهده دارند. در نسخه سه‌پل NC2-225، این کنتاکت‌ها برای قطع و وصل سه فاز طراحی شده‌اند. هنگام وصل بوبین، مسیر عبور جریان برقرار می‌شود و با قطع فرمان، مسیر قدرت قطع خواهد شد.

سیستم خاموش‌کننده قوس الکتریکی

هنگام قطع مدارهای قدرت، به‌ویژه در بارهای القایی مانند موتورهای الکتریکی، احتمال ایجاد قوس الکتریکی بین کنتاکت‌ها وجود دارد. سیستم خاموش‌کننده قوس به کنترل این پدیده کمک می‌کند و در کاهش اثرات آن بر مجموعه کنتاکت‌ها نقش دارد.

طبق کاتالوگ CHINT، فاصله قوس در کنتاکتورهای NC2-115 تا NC2-330 در محدوده ولتاژ ۲۰۰ تا ۵۰۰ ولت برابر با ۱۰ میلی‌متر است. این طراحی به کاهش فضای موردنیاز برای نصب مجموعه تجهیزات در تابلو برق کمک می‌کند.

کاربردهای کنتاکتور 225 آمپر CHINT

کنتاکتور NC2-225 برای مدارهایی مناسب است که به کنترل بارهای الکتریکی با جریان بالا نیاز دارند. با توجه به جریان نامی ۲۲۵ آمپر در رده AC-3 و توان موتور ۱۱۰ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، این مدل می‌تواند در بخش‌های مختلف صنعت مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز: کنترل موتورهای قفس سنجابی در ماشین‌آلات و تجهیزات صنعتی، با رعایت جریان و توان مجاز.
• تابلوهای برق صنعتی: استفاده در مدارهای قدرت برای قطع و وصل و کنترل تجهیزات الکتریکی.
• سیستم‌های پمپاژ: کنترل الکتروموتورهای پمپ‌های صنعتی و تأسیساتی متناسب با ظرفیت کنتاکتور.
• سیستم‌های تهویه صنعتی: کنترل موتور فن‌ها و تجهیزات الکتریکی در سیستم‌های تهویه.
• خطوط تولید: استفاده در مدار فرمان و قدرت ماشین‌آلات و تجهیزات تولیدی.
• نوار نقاله‌ها: کنترل موتورهای مورد استفاده در سیستم‌های انتقال مواد.
• تجهیزات صنعتی سنگین: استفاده در مدارهای کنترلی که به کنتاکتور قدرت با ظرفیت جریان بالا نیاز دارند.

انتخاب نهایی باید بر اساس پلاک موتور، جریان راه‌اندازی، نوع بار و شرایط بهره‌برداری انجام شود.

استفاده از رله اضافه‌بار در کنار کنتاکتور NC2-225

کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد و به‌تنهایی جایگزین تجهیزات حفاظت موتور نیست. برای محافظت از موتور در برابر اضافه‌بار، معمولاً از رله اضافه‌بار حرارتی متناسب با جریان موتور در کنار کنتاکتور استفاده می‌شود.

در این ترکیب، رله اضافه‌بار جریان موتور را پایش می‌کند و در صورت تشخیص اضافه‌بار، فرمان قطع را از طریق مدار فرمان به بوبین کنتاکتور ارسال می‌کند. با قطع بوبین، کنتاکتور باز شده و جریان موتور قطع می‌شود.

برای تکمیل حفاظت مدار، تجهیزات حفاظت اتصال کوتاه مانند فیوز یا کلید حفاظتی مناسب نیز باید در نظر گرفته شوند. انتخاب این تجهیزات باید با مشخصات موتور، جریان اتصال کوتاه احتمالی و الزامات طراحی تابلو هماهنگ باشد.

تجهیزات جانبی و قابلیت‌های کنتاکتور CHINT NC2-225

یکی از قابلیت‌های سری NC2 امکان استفاده از تجهیزات جانبی برای توسعه مدار فرمان و کنترل است. این تجهیزات به طراح تابلو کمک می‌کنند تا متناسب با نیاز پروژه، عملکردهای کنترلی بیشتری به مدار اضافه کند.

کنتاکت کمکی F4

کنتاکت‌های کمکی برای ارسال وضعیت کنتاکتور به مدار فرمان، ایجاد مدار خودنگهدار، ارسال سیگنال به PLC و اجرای منطق کنترلی استفاده می‌شوند. سری F4 در ترکیب‌های مختلف کنتاکت باز و بسته ارائه شده است؛ بنابراین می‌توان آرایش مناسب را با توجه به نیاز مدار انتخاب کرد.

ماژول تأخیر زمانی F5

در برخی مدارهای کنترلی لازم است تغییر وضعیت کنتاکت‌ها با تأخیر زمانی انجام شود. ماژول‌های سری F5 برای ایجاد تأخیر در وصل یا قطع در نظر گرفته شده‌اند. طبق کاتالوگ، بازه‌های زمانی قابل انتخاب شامل ۰٫۱ تا ۳ ثانیه، ۰٫۱ تا ۳۰ ثانیه و ۱۰ تا ۱۸۰ ثانیه است.

اینترلاک مکانیکی

اینترلاک مکانیکی در مدارهایی مانند چپ‌گرد و راست‌گرد یا تغییر وضعیت بین دو منبع کاربرد دارد. این قطعه از وصل هم‌زمان کنتاکتورهای مرتبط جلوگیری می‌کند. طبق کاتالوگ، امکان نصب اینترلاک مکانیکی در آرایش افقی و عمودی برای سری NC2 وجود دارد.

نکات مهم در انتخاب و نصب کنتاکتور NC2-225

برای انتخاب و استفاده صحیح از این محصول، بهتر است موارد زیر پیش از نصب بررسی شوند:

• جریان مصرف‌کننده: جریان نامی موتور باید با جریان مجاز کنتاکتور در رده AC-3 هماهنگ باشد.
• نوع عملکرد موتور: اگر مدار شامل راه‌اندازی ضربه‌ای، ترمز معکوس یا قطع و وصل‌های سنگین است، رده AC-4 نیز باید بررسی شود.
• ولتاژ بوبین: ولتاژ بوبین باید با ولتاژ خروجی مدار فرمان مطابقت داشته باشد.
• تعداد پل ها: مدل NC2-225 نسخه سه‌پل است؛ مدل چهارپل با پسوند /4 مشخص می‌شود.
• تجهیزات حفاظتی: رله اضافه‌ بار و حفاظت اتصال کوتاه باید متناسب با مشخصات موتور انتخاب شوند.
• شرایط محیطی: دمای محیط و ارتفاع محل نصب باید در محدوده مجاز کاتالوگ باشد.
• اتصالات قدرت: سطح مقطع کابل و نحوه اتصال ترمینال‌ها باید با جریان مدار و دستورالعمل سازنده هماهنگ باشد.
• ترمینال‌ها: اندازه پیچ ترمینال این مدل M10 و گشتاور سفت‌کردن درج‌شده در کاتالوگ ۱۰ نیوتن‌متر است.
• زاویه نصب: طبق دستورالعمل سری NC2، انحراف صفحه نصب نسبت به صفحه عمودی نباید از ۵± درجه بیشتر باشد.
• فضای نصب: ابعاد کنتاکتور و فضای موردنیاز برای سیم‌کشی، تهویه و سرویس تجهیزات جانبی باید در طراحی تابلو لحاظ شود.

قیمت و خرید کنتاکتور 225 آمپر CHINT مدل NC2-225

برای خرید کنتاکتور ۲۲۵ آمپر CHINT مدل NC2-225، بهتر است پیش از ثبت سفارش مشخصات موتور یا مصرف‌کننده، ولتاژ بوبین موردنیاز و نوع کاربرد بررسی شود. انتخاب صحیح این موارد باعث می‌شود کنتاکتور با شرایط واقعی مدار هماهنگ باشد و عملکرد مناسبی در تابلو برق داشته باشد.

ایستا تجهیز عرضه‌کننده تجهیزات برق صنعتی، امکان استعلام قیمت و دریافت مشاوره فنی برای انتخاب کنتاکتور و تجهیزات جانبی موردنیاز را فراهم می‌کند. برای اطلاع از قیمت روز، موجودی و شرایط سفارش کنتاکتور CHINT NC2-225 می‌توانید با کارشناسان فروش تماس بگیرید.

• آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62
• شماره‌های تماس: 09028137383 | 02133988303 | 02133988304

برای دریافت راهنمایی در انتخاب ولتاژ بوبین، رله اضافه‌بار و تجهیزات جانبی متناسب با مدار خود، با کارشناسان ایستا تجهیز در ارتباط باشید.
