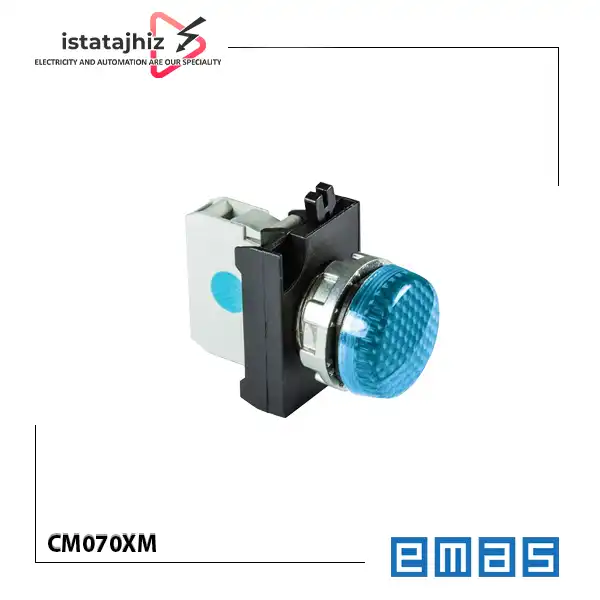

چراغ سیگنال آبی EMAS مدل CM070XM

چراغ سیگنال آبی EMAS مدل CM070XM یک نشانگر نوری LED با رنگ آبی از سری فلزی CM برند اماس است. این مدل برای نصب روی پنل و تابلو برق با قطر نصب 22 میلی متر طراحی شده و با ولتاژ 12 تا 30 ولت AC/DC کار می کند. وظیفه آن نمایش وضعیت یک مدار یا تجهیز از طریق نور آبی است؛ برای مثال می توان آن را برای نمایش فعال بودن یک بخش از سیستم، اعلام وضعیت خاص دستگاه یا مشخص کردن یک حالت عملیاتی به کار برد. ویژگی مهم این مدل، ترکیب چراغ LED آبی، بدنه فلزی و قابلیت تغذیه با ولتاژ AC یا DC در محدوده مشخص شده است. بنابراین هنگام انتخاب آن، علاوه بر رنگ موردنیاز، باید ولتاژ مدار فرمان و قطر محل نصب نیز بررسی شود.

چراغ سیگنال CM070XM در مدار چه نقشی دارد؟

چراغ سیگنال یکی از اجزای نمایشگر در مدار فرمان است. این تجهیز با دریافت ولتاژ از مدار، وضعیت الکتریکی تعریف شده را به صورت نور به اپراتور نشان می دهد. برای نمونه، در یک تابلو کنترل ممکن است خروجی یک رله، کنتاکت کمکی کنتاکتور یا خروجی کنترلی PLC به چراغ متصل شود تا روشن شدن آن نشان دهنده فعال شدن وضعیت مشخصی باشد.

در مدل CM070XM برند EMAS، رنگ نور آبی است. این رنگ می تواند برای نمایش یک وضعیت خاص یا عملکردی که در طراحی تابلو برای آن تعریف شده استفاده شود. با این حال، معنای رنگ آبی به تنهایی ثابت نیست و باید بر اساس استاندارد علائم، نقشه مدار فرمان و دستورالعمل بهره برداری همان سیستم تعیین شود. این چراغ صرفا وضعیت اعمال شده به ورودی خود را نمایش می دهد و قابلیت تشخیص مستقل خطا، اندازه گیری پارامترهای الکتریکی یا قطع مدار را ندارد. برای تشخیص خطا باید از تجهیزات کنترلی و حفاظتی مناسب استفاده شود و خروجی آنها در صورت نیاز به چراغ سیگنال متصل شود.

پیش از خرید CM070XM چه پارامترهایی را بررسی کنیم؟

به موارد زیر حتما توجه کنید:

1. ولتاژ مدار فرمان

مهم ترین معیار انتخاب این مدل، تطبیق ولتاژ تغذیه آن با ولتاژ واقعی مدار فرمان است. CM070XM برای بازه 12 تا 30 ولت AC/DC طراحی شده است؛ بنابراین در مدارهای 24 ولت AC یا DC قابل بررسی است، اما برای اتصال مستقیم به مدارهای 48، 110 یا 220 ولت مناسب نیست.

نکته مهم این است که AC و DC بودن تغذیه باید با محدوده اعلام شده سازنده تطبیق داده شود. صرف یکسان بودن مقدار عددی ولتاژ، برای اطمینان از سازگاری کافی نیست.

2. رنگ نشانگر و مفهوم آن در تابلو

این مدل نور آبی تولید می کند. پیش از سفارش مشخص کنید که رنگ آبی در نقشه و استاندارد علائم تابلو شما برای چه وضعیتی در نظر گرفته شده است. اگر هدف نمایش روشن بودن موتور، هشدار یا وضعیت آماده به کار است، رنگ را بر اساس استاندارد طراحی و دستورالعمل بهره برداری انتخاب کنید؛ رنگ چراغ به تنهایی معنای عملکردی مشخصی را تعیین نمی کند.

3. قطر محل نصب و فضای پشت پنل

قطر نصب اعلام شده برای این مدل 22 میلی متر است. اگر قصد جایگزینی چراغ قدیمی را دارید، قطر سوراخ پنل، ضخامت صفحه و فضای پشت درب تابلو را بررسی کنید. به ویژه در تابلوهایی که تجهیزات متعددی روی درب نصب شده اند، فضای موردنیاز برای نصب و اتصال سیم ها اهمیت دارد.

4. شرایط محیطی

دمای کاری اعلام شده برای CM070XM از منفی 15 تا مثبت 65 درجه سانتی گراد است. همچنین در مشخصات فنی IP50 درج شده و سازنده به حفاظت IP65 از سمت جلوی پنل اشاره می کند. اگر محل نصب در معرض گردوغبار، رطوبت یا شست وشو قرار دارد، شرایط واقعی محیط و نحوه نصب باید با اطلاعات سازنده تطبیق داده شود.

5. مشخصات اتصال سیم

سازنده سطح مقطع سیم قابل اتصال را 1.5 تا 2.5 میلی متر مربع و گشتاور پیچ را 1.5 نیوتن متر اعلام کرده است. این مقادیر برای انتخاب سیم و اجرای اتصال اهمیت دارند. همچنین باید اطمینان حاصل شود که خروجی مدار فرمان یا تجهیز واسط، با مشخصات ورودی چراغ سازگار است.

تفاوت CM070XM با مدل های مشابه سری CM

در سری فلزی CM، کدهای مختلفی برای رنگ های متفاوت و ولتاژهای کاری گوناگون عرضه شده اند. مدل CM070XM نسخه آبی با ولتاژ 12 تا 30 ولت AC/DC است. چند مدل نزدیک به آن عبارت اند از:

چه زمانی CM070XM را انتخاب کنیم؟

اگر به چراغ سیگنال آبی نیاز دارید و ولتاژ مدار فرمان در محدوده 12 تا 30 ولت AC/DC قرار دارد، CM070XM گزینه متناسب با این شرایط است. اگر رنگ آبی موردنیاز است اما ولتاژ مدار 48، 110 یا 100 تا 230 ولت AC است، باید مدل دیگری از سری CM را بررسی کنید. مدل های دارای رنگ های دیگر نیز از نظر رنگ نمایش با این محصول تفاوت دارند و انتخاب آنها به منطق علائم تابلو بستگی دارد.

نکات نصب و استفاده

برای نصب این چراغ، ابتدا قطر محل نصب را با اندازه 22 میلی متر تطبیق دهید و فضای پشت پنل را برای قرارگیری و اتصال سیم ها بررسی کنید. سپس ولتاژ مدار فرمان را اندازه بگیرید تا در محدوده 12 تا 30 ولت AC/DC باشد. در سیم بندی، سطح مقطع مجاز 1.5 تا 2.5 میلی متر مربع و گشتاور پیچ 1.5 نیوتن متر را مطابق اطلاعات سازنده رعایت کنید. اتصال چراغ باید بر اساس نقشه مدار فرمان انجام شود؛ برای مثال اگر قرار است روشن شدن آن نشان دهنده فعال شدن خروجی یک رله باشد، مدار باید به شکلی طراحی شود که ولتاژ مناسب به چراغ برسد.

پیش از سیم بندی یا تعویض چراغ، تغذیه مدار را قطع کنید و از بی برق بودن آن اطمینان حاصل کنید. همچنین اگر حفاظت در برابر رطوبت اهمیت دارد، وضعیت آب بندی محل نصب و شرایط حفاظت سمت جلوی پنل را بررسی کنید. جزئیات کامل ترمینال بندی و نقشه اتصال اختصاصی این مدل در اطلاعات بررسی شده به صورت مستقل تایید نشده است؛ بنابراین نباید بر اساس حدس، شماره ترمینال یا نقشه سیم بندی مشخصی برای آن در نظر گرفت.

این محصول برای چه کسانی مناسب است؟

• تابلو سازها: برای نصب نشانگر آبی روی درب تابلوهایی با مدار فرمان 12 تا 30 ولت AC/DC.

• مهندسان برق: برای طراحی بخش نمایش وضعیت در مدارهای فرمان و کنترل.

• تکنسین های برق صنعتی: برای تعویض چراغ سیگنال آبی با کد فنی مشخص.

• واحدهای نگهداری و تعمیرات: برای جایگزینی چراغ معیوب در تابلوهای موجود، در صورت تطابق ولتاژ و ابعاد نصب.

• سازندگان ماشین آلات صنعتی: برای نمایش وضعیت های عملیاتی تعریف شده در پنل کنترل دستگاه.

جمع بندی فنی

چراغ سیگنال EMAS CM070XM یک نشانگر LED آبی از سری فلزی CM است که با ولتاژ 12 تا 30 ولت AC/DC کار می کند و برای نصب روی پنل با قطر 22 میلی متر طراحی شده است. بدنه فلزی، توان مصرفی 0.7 وات و جریان کاری 5 تا 20 میلی آمپر از مشخصات مهم آن هستند.

این مدل زمانی انتخاب مناسبی است که رنگ آبی برای نمایش وضعیت موردنظر در تابلو تعریف شده باشد و ولتاژ مدار فرمان نیز با محدوده کاری چراغ تطابق داشته باشد. پیش از سفارش، ولتاژ تغذیه، قطر محل نصب، شرایط محیطی و الزامات حفاظت پنل را بررسی کنید.

خرید چراغ سیگنال EMAS CM070XM از ایستا تجهیز

برای خرید چراغ سیگنال آبی EMAS مدل CM070XM می توانید موجودی و قیمت روز آن را از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران استعلام کنید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد.

برای تامین تعداد موردنیاز پروژه یا خرید عمده، می توانید قیمت و شرایط تامین را استعلام کنید. در صورت نیاز، امکان درخواست فاکتور رسمی نیز وجود دارد.
