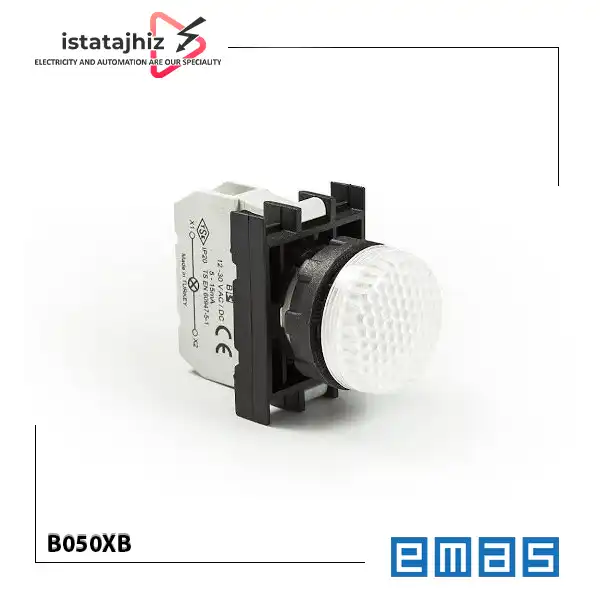

چراغ سیگنال سفید EMAS مدل B050XB یک نشانگر نوری LED از سری B این برند است که برای نمایش وضعیت عملکرد مدارها و تجهیزات در تابلوهای برق و پنل های کنترل استفاده می شود. این مدل با ولتاژ کاری ۱۲ تا ۳۰ ولت AC/DC، قطر نصب ۲۲ میلی متر و مصرف توان اعلام شده ۰.۷ وات، برای مدارهایی مناسب است که ولتاژ تغذیه آنها با محدوده کاری چراغ مطابقت دارد.
وجود LED داخلی، نیاز به انتخاب جداگانه منبع نور را برطرف می کند. رنگ سفید چراغ نیز امکان استفاده از آن را برای نمایش وضعیت هایی مانند آماده به کار بودن، فعال بودن یک بخش از سیستم یا وجود تغذیه فراهم می کند؛ البته مفهوم هر وضعیت باید در طراحی تابلو و علائم آن مشخص شود.
چراغ سیگنال EMAS مدل B050XB چه کاری انجام می دهد؟
در تابلوهای برق صنعتی، اپراتور باید بتواند بدون باز کردن تابلو یا بررسی مستقیم مدار، از وضعیت بخش های مختلف سیستم مطلع شود. چراغ سیگنال این امکان را از طریق نمایش نوری فراهم می کند. برای مثال، می توان از این مدل در مداری استفاده کرد که روشن شدن آن نشان دهنده فعال بودن تغذیه یک بخش از تابلو است. در این حالت، چراغ باید به نحوی به مدار متصل شود که روشن شدن آن با وضعیت موردنظر ارتباط داشته باشد.
نکته مهم این است که چراغ سیگنال به تنهایی وضعیت واقعی تجهیزات را تشخیص نمی دهد. برای نمایش وضعیت کنتاکتور، موتور یا یک فرمان کنترلی، نحوه اتصال آن به مدار و کنتاکت های کمکی یا خروجی های کنترلی اهمیت دارد.
قبل از خرید این چراغ سیگنال چه مواردی را بررسی کنیم؟
به موارد زیر توجه کنید:
۱. ولتاژ تغذیه مدار
مهم ترین پارامتر در انتخاب B050XB، تطابق ولتاژ مدار با محدوده ۱۲ تا ۳۰ ولت AC/DC است. اگر مدار فرمان شما با ۲۴ ولت DC کار می کند، این مقدار در محدوده اعلام شده قرار می گیرد. با این حال، برای مدارهای دارای ولتاژ ۴۸، ۱۱۰ یا ۲۲۰ ولت نباید از این مدل استفاده کرد، مگر اینکه تغذیه مناسب و مطابق طراحی برای آن در نظر گرفته شده باشد.
۲. قطر سوراخ نصب روی پنل

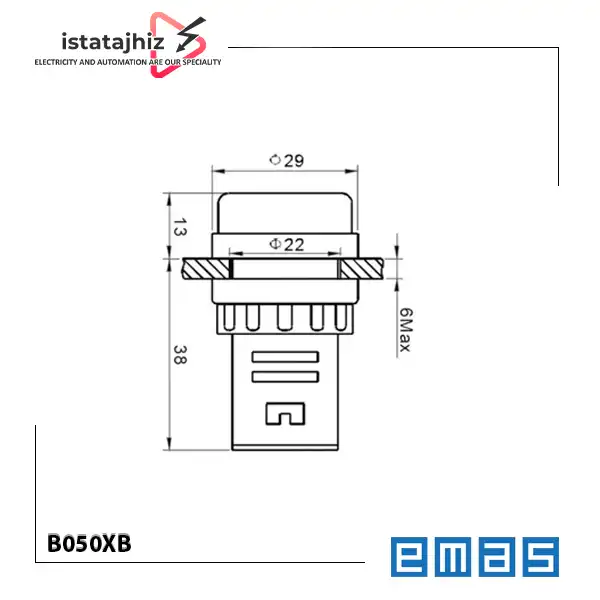

قطر نصب این چراغ ۲۲ میلی متر اعلام شده است. هنگام جایگزینی چراغ قبلی، قطر سوراخ پنل و فضای پشت آن را بررسی کنید. یکسان بودن قطر نصب به تنهایی برای اطمینان از سازگاری مکانیکی کافی نیست.
۳. رنگ و مفهوم سیگنال
این مدل دارای نشانگر سفید است. قبل از سفارش، مشخص کنید که رنگ سفید با استاندارد علائم و منطق نمایش وضعیت در تابلو شما سازگار است. رنگ چراغ باید برای اپراتور معنای مشخصی داشته باشد.
۴. شرایط محیطی و درجه حفاظت
درجه حفاظت IP50 برای محیط هایی مناسب تر است که در آنها حفاظت در برابر تماس و ورود گرد و غبار در سطح اعلام شده اهمیت دارد. این درجه حفاظت به معنای ضدآب بودن چراغ نیست؛ بنابراین برای محیط های دارای پاشش آب یا شست وشوی مستقیم، باید مدل مناسب تری بررسی شود.
۵. مشخصات سیم و اتصال
سازنده سطح مقطع ۱.۵ تا ۲.۵ میلی متر مربع و گشتاور سفت کردن پیچ ۱.۵ نیوتن متر را اعلام کرده است. هنگام نصب، مشخصات هادی و روش اتصال را با دستورالعمل محصول تطبیق دهید.
تفاوت B050XB با مدل های مشابه سری B
در سری B برند EMAS، مدل های مختلفی با تفاوت در رنگ نور و ولتاژ کاری وجود دارند. بنابراین هنگام خرید یا تعویض، مقایسه کد کامل اهمیت دارد.
| مدل | رنگ | ولتاژ کاری اعلام شده |
|---|---|---|
| B050XB | سفید | ۱۲ تا ۳۰ ولت AC/DC |

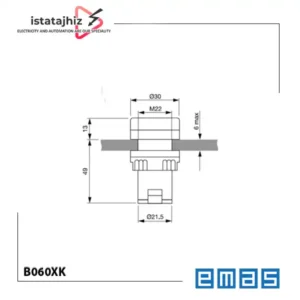

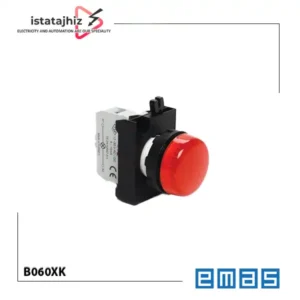

| B060XK | قرمز | ۱۲ تا ۳۰ ولت AC/DC |
| B070XM | سبز | ۱۲ تا ۳۰ ولت AC/DC |
| B080XS | آبی | ۱۲ تا ۳۰ ولت AC/DC |
| B090XY | زرد | ۱۲ تا ۳۰ ولت AC/DC |
مدل های بالا از نظر ولتاژ و رنگ در کاتالوگ سری B معرفی شده اند؛ این جدول به معنای یکسان بودن تمام مشخصات فنی و مکانیکی آنها نیست. اگر به چراغ سیگنال با ولتاژ بالاتر نیاز دارید، سری B مدل هایی با ولتاژهای متفاوت نیز دارد. برای مثال، در کاتالوگ سازنده مدل هایی با تغذیه ۴۸ ولت AC/DC و مدل هایی با تغذیه ۱۰۰ تا ۲۳۰ ولت AC معرفی شده اند. این مدل ها جایگزین مستقیم B050XB نیستند و باید با توجه به ولتاژ واقعی مدار انتخاب شوند.
نکات نصب و استفاده
قبل از نصب، برق مدار را قطع کنید و از بی برق بودن محل کار اطمینان حاصل کنید. قطر سوراخ پنل، فضای پشت پنل و نحوه اتصال را با مشخصات مدل تطبیق دهید.
در زمان سیم بندی، ولتاژ تغذیه را کنترل کنید و از رعایت سطح مقطع هادی و گشتاور اتصال اعلام شده توسط سازنده اطمینان داشته باشید. جزئیات دقیق تر سیم بندی و ابعاد نصب باید از نقشه فنی یا دیتاشیت رسمی محصول استخراج شود؛ از این رو، بدون بررسی مستندات نصب نباید شماره ترمینال یا ترتیب اتصال مشخصی را فرض کرد.
چه کسانی به این محصول نیاز دارند؟
چراغ سیگنال EMAS مدل B050XB می تواند برای گروه های زیر مناسب باشد:
تابلو سازهایی که به نشانگر سفید با تغذیه ۱۲ تا ۳۰ ولت AC/DC نیاز دارند.
مهندسان برق و طراحان مدار فرمان که وضعیت مشخصی را در پنل نمایش می دهند.
تکنسین های برق صنعتی که چراغ معیوب را با مدل هم مشخصات جایگزین می کنند.
واحدهای نگهداری و تعمیرات که به قطعه جایگزین با کد فنی مشخص نیاز دارند.
سازندگان ماشین آلات صنعتی که برای پنل کنترل از چراغ سیگنال با قطر نصب ۲۲ میلی متر استفاده می کنند.
جمع بندی فنی
چراغ سیگنال سفید EMAS مدل B050XB یک نشانگر LED با قطر نصب ۲۲ میلی متر و ولتاژ کاری ۱۲ تا ۳۰ ولت AC/DC است. هنگام انتخاب آن، سه پارامتر اهمیت ویژه دارند: ولتاژ واقعی مدار، قطر نصب پنل و درجه حفاظت موردنیاز محیط. پیش از سفارش، کد کامل B050XB را با محصول موردنیاز تطبیق دهید. اگر چراغ برای جایگزینی نمونه قبلی خریداری می شود، تنها به رنگ و ظاهر اکتفا نکنید و ولتاژ، ابعاد و مشخصات اتصال را نیز بررسی کنید.
خرید چراغ سیگنال EMAS از ایستا تجهیز
برای استعلام قیمت روز و موجودی چراغ سیگنال EMAS مدل B050XB می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز از طریق فروشگاه فراهم است. برای خرید تعداد بالا یا تامین تجهیزات پروژه، قیمت و شرایط سفارش را پیش از ثبت نهایی استعلام کنید.
- تغذیه AC/DC: امکان استفاده در مدارهای سازگار با محدوده ولتاژ ۱۲ تا ۳۰ ولت AC یا DC.
- LED داخلی: حذف نیاز به انتخاب جداگانه لامپ برای این مدل.
- قطر نصب ۲۲ میلی متر: مناسب برای پنل هایی که محل نصب سازگار با این ابعاد دارند.
- مصرف توان اعلام شده ۰.۷ وات: امکان محاسبه بار مصرفی نشانگر در طراحی مدار.
- - درجه حفاظت IP50: مناسب برای محل های نصب سازگار با سطح حفاظت اعلام شده سازنده.
- مهم ترین محدودیت این مدل، محدوده ولتاژ کاری آن است. چراغ B050XB برای اتصال مستقیم به مدارهای ۱۱۰ یا ۲۲۰ ولت AC طراحی نشده است. همچنین درجه حفاظت IP50 به معنای مقاومت در برابر نفوذ آب نیست.
- سازنده حداقل عمر الکتریکی ۱۰٬۰۰۰ ساعت را در مشخصات محصول اعلام کرده است؛ این عدد را نباید بدون بررسی شرایط کار، به عنوان تضمین مدت کارکرد واقعی در همه محیط ها تفسیر کرد.
