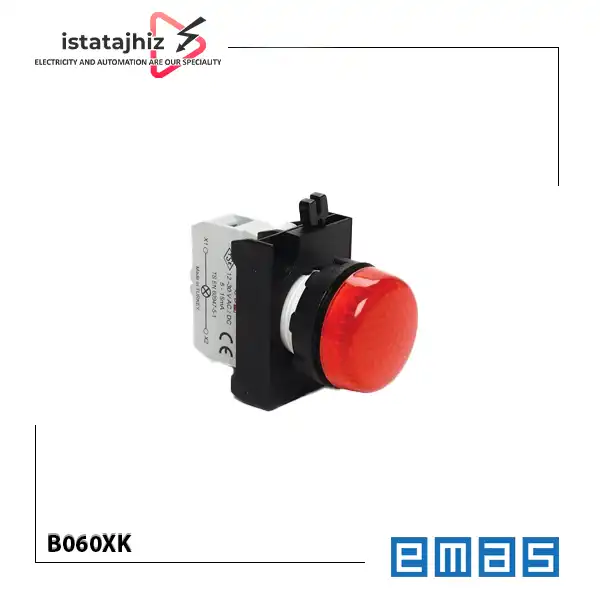

چراغ سیگنال قرمز EMAS مدل B060XK یک نشانگر نوری تابلویی است که برای نمایش وضعیت مدارها، تجهیزات و فرمان های کنترلی در تابلوهای برق صنعتی و پنل های ماشین آلات به کار می رود. این محصول از LED داخلی استفاده می کند و برای مدارهایی با ولتاژ ۱۲ تا ۳۰ ولت AC/DC طراحی شده است. قطر نصب ۲۲ میلی متری آن نیز امکان استفاده در پنل های دارای سوراخ نصب سازگار را فراهم می کند. رنگ قرمز این چراغ می تواند برای نمایش وضعیت هایی مانند خطا، توقف یا هشدار در نظر گرفته شود؛ با این حال، مفهوم دقیق چراغ به منطق مدار فرمان و استاندارد علائم مورد استفاده در هر پروژه بستگی دارد. قرمز بودن چراغ به تنهایی به معنی وجود آلارم یا خطا نیست.
چراغ سیگنال B060XK چه کاری انجام می دهد؟
در یک تابلو برق صنعتی، اپراتور باید بتواند وضعیت بخش های مختلف سیستم را بدون باز کردن تابلو و بررسی مستقیم سیم کشی تشخیص دهد. چراغ سیگنال این اطلاعات را از طریق یک نشانگر نوری در اختیار اپراتور قرار می دهد. برای مثال، در یک مدار فرمان می توان روشن شدن چراغ قرمز را به فعال شدن خروجی هشدار یا وقوع یک وضعیت مشخص اختصاص داد. برای این کار، چراغ باید مطابق نقشه مدار به سیگنال مربوط متصل شود.
این محصول از برند EMAS به خودی خود وظیفه تشخیص خطا، حفاظت مدار یا قطع جریان را بر عهده ندارد. نقش آن نمایش نوری وضعیت تعریف شده در مدار است؛ بنابراین نباید آن را جایگزین رله حفاظتی، آلارم کنترلی یا تجهیزات قطع کننده در نظر گرفت.
مهم ترین پارامترهای انتخاب B060XK
به موارد زیر توجه کنید:
۱. ولتاژ تغذیه
مهم ترین شرط انتخاب این چراغ، تطابق ولتاژ مدار با محدوده ۱۲ تا ۳۰ ولت AC/DC است. برای نمونه، مدار فرمان ۲۴ ولت DC در محدوده اعلام شده قرار می گیرد. اما این مدل برای اتصال مستقیم به مدار ۱۱۰ یا ۲۲۰ ولت مناسب نیست.
۲. رنگ چراغ و منطق نمایش
چراغ B060XK نور قرمز دارد. پیش از خرید مشخص کنید که رنگ قرمز در منطق کنترلی پروژه شما برای چه وضعیتی استفاده می شود. اگر برای نمایش آماده به کار بودن یا عملکرد عادی تجهیز به نشانگر نیاز دارید، رنگ مناسب را بر اساس استاندارد علائم و طراحی پنل انتخاب کنید.

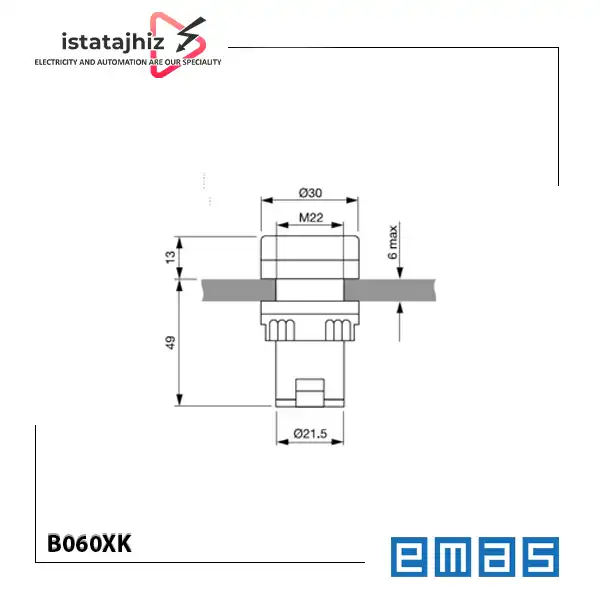

۳. قطر نصب و فضای پشت پنل
قطر نصب این مدل ۲۲ میلی متر است. در زمان تعویض چراغ قبلی، علاوه بر قطر سوراخ، فضای پشت پنل و امکان دسترسی به اتصالات را نیز بررسی کنید.
۴. شرایط محیط نصب
درجه حفاظت IP50 به معنی حفاظت در برابر ورود گرد و غبار در سطح مشخص و تماس با اجزای خطرناک است، اما حفاظت در برابر آب را تضمین نمی کند. اگر تابلو در محیط مرطوب، فضای باز یا محل دارای پاشش آب نصب می شود، باید مدل دارای درجه حفاظت متناسب با محیط انتخاب شود.
۵. سازگاری اتصالات
سازنده سطح مقطع هادی ۱.۵ تا ۲.۵ میلی متر مربع و گشتاور سفت کردن پیچ ۱.۵ نیوتن متر را اعلام کرده است. هنگام نصب یا تعویض، مشخصات سیم و اتصالات را با مستندات سازنده تطبیق دهید.
تفاوت B060XK با مدل های مشابه سری B
در سری B برند EMAS، چراغ های سیگنال با رنگ ها و ولتاژهای مختلف عرضه می شوند. انتخاب مدل صرفا بر اساس ظاهر یا قطر نصب کافی نیست و باید کد فنی کامل بررسی شود.
| مدل | رنگ نور | ولتاژ کاری |
|---|---|---|
| B050XB | سفید | ۱۲ تا ۳۰ ولت AC/DC |
| B060XK | قرمز | ۱۲ تا ۳۰ ولت AC/DC |

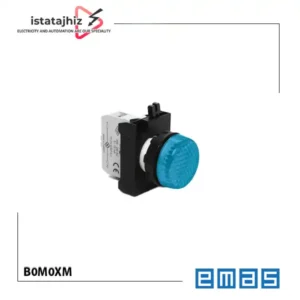

| B070XM | آبی | ۱۲ تا ۳۰ ولت AC/DC |
| B080XS | زرد | ۱۲ تا ۳۰ ولت AC/DC |
| B090XY | سبز | ۱۲ تا ۳۰ ولت AC/DC |
مدل های این جدول در کاتالوگ رسمی سری B معرفی شده اند. تفاوت اصلی قابل مشاهده در این مقایسه، رنگ نشانگر است. با این حال، پیش از جایگزینی، سایر مشخصات محصول را نیز بررسی کنید.
اگر ولتاژ مدار شما خارج از محدوده ۱۲ تا ۳۰ ولت است، باید مدل دیگری از خانواده EMAS انتخاب شود. در کاتالوگ سازنده، نمونه هایی با ولتاژ ۴۸ ولت AC/DC، ۱۱۰ ولت AC/DC و ۱۰۰ تا ۲۳۰ ولت AC نیز وجود دارند. این مدل ها جایگزین مستقیم B060XK نیستند و باید بر اساس ولتاژ واقعی مدار انتخاب شوند.
نکات نصب و استفاده
پیش از نصب، مدار را بی برق کنید و از ایمن بودن محل کار اطمینان حاصل کنید. قطر سوراخ پنل، فضای پشت آن و روش اتصال را با مشخصات محصول تطبیق دهید.
ولتاژ تغذیه باید در محدوده مجاز باشد. همچنین سطح مقطع هادی و گشتاور اتصال باید مطابق اطلاعات سازنده رعایت شود. برای تعیین دقیق ترمینال ها و ترتیب سیم بندی، به نقشه فنی رسمی همین مدل مراجعه کنید؛ شماره ترمینال یا روش اتصال را بدون مستندات معتبر فرض نکنید.
چه کسانی به چراغ سیگنال B060XK نیاز دارند؟
این محصول می تواند برای تابلو سازها، مهندسان برق صنعتی، تکنسین های مدار فرمان، سازندگان ماشین آلات و واحدهای نگهداری و تعمیرات مناسب باشد؛ به ویژه زمانی که به چراغ سیگنال قرمز با تغذیه ۱۲ تا ۳۰ ولت AC/DC و قطر نصب ۲۲ میلی متر نیاز دارند. برای تعویض چراغ موجود، انتخاب بر اساس رنگ به تنهایی کافی نیست. کد فنی، ولتاژ، ابعاد نصب و مشخصات اتصال نیز باید بررسی شوند.
جمع بندی فنی
چراغ سیگنال EMAS مدل B060XK یک نشانگر LED قرمز با ولتاژ کاری ۱۲ تا ۳۰ ولت AC/DC و قطر نصب ۲۲ میلی متر است. این محصول برای نمایش وضعیت های تعریف شده در مدارهای فرمان و پنل های کنترل کاربرد دارد. پیش از سفارش، ولتاژ مدار، رنگ موردنیاز، قطر نصب و درجه حفاظت محیط را بررسی کنید. در صورت جایگزینی چراغ قبلی، تطبیق کد کامل B060XK با مشخصات تجهیز موجود اهمیت دارد.
خرید چراغ سیگنال EMAS از ایستا تجهیز
برای استعلام قیمت روز و موجودی چراغ سیگنال قرمز EMAS مدل B060XK می توانید با فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران تماس بگیرید. امکان سفارش غیرحضوری و ارسال به سراسر کشور نیز فراهم است. برای خرید تعداد بالا یا تامین تجهیزات پروژه، قیمت و شرایط سفارش را پیش از ثبت نهایی استعلام کنید.
- LED داخلی: استفاده از منبع نور LED در ساختار چراغ.
- تغذیه AC/DC: سازگاری اعلام شده با مدارهای ۱۲ تا ۳۰ ولت متناوب یا مستقیم.
- قطر نصب ۲۲ میلی متر: مناسب برای پنل هایی که محل نصب آنها با این ابعاد مطابقت دارد.
- رنگ قرمز: امکان اختصاص نشانگر به وضعیت های تعریف شده در مدار فرمان.
- - مصرف توان اعلام شده ۰.۷ وات: امکان در نظر گرفتن مصرف چراغ در محاسبات مدار تغذیه.
- مهم ترین محدودیت این مدل، محدوده ولتاژ کاری آن است. اتصال مستقیم به ولتاژهای بالاتر از محدوده مجاز، از جمله ۲۲۰ ولت AC، مناسب نیست.
- درجه حفاظت IP50 نیز استفاده از چراغ را در محیط های دارای پاشش آب یا شست وشوی مستقیم محدود می کند. اگر چنین شرایطی در محل نصب وجود دارد، انتخاب مدل با حفاظت محیطی مناسب ضروری است.
- عمر الکتریکی حداقل ۱۰٬۰۰۰ ساعت در مشخصات سازنده اعلام شده است. این مقدار را نباید بدون توجه به شرایط کاری و دستورالعمل سازنده، تضمین مدت کارکرد واقعی در هر محیط تلقی کرد.
