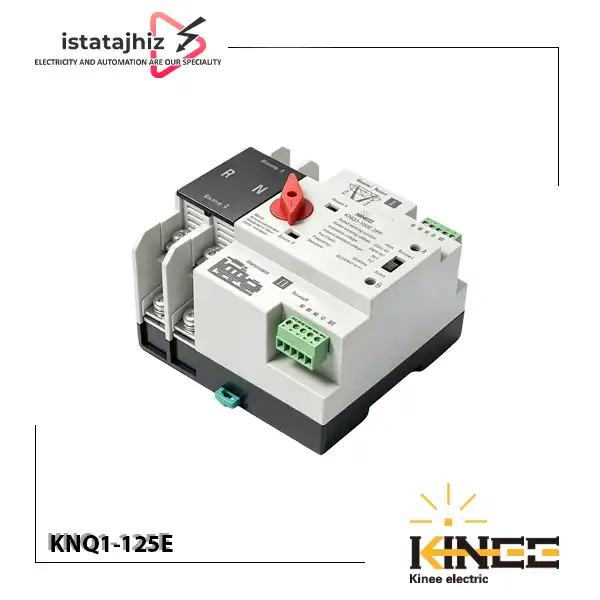

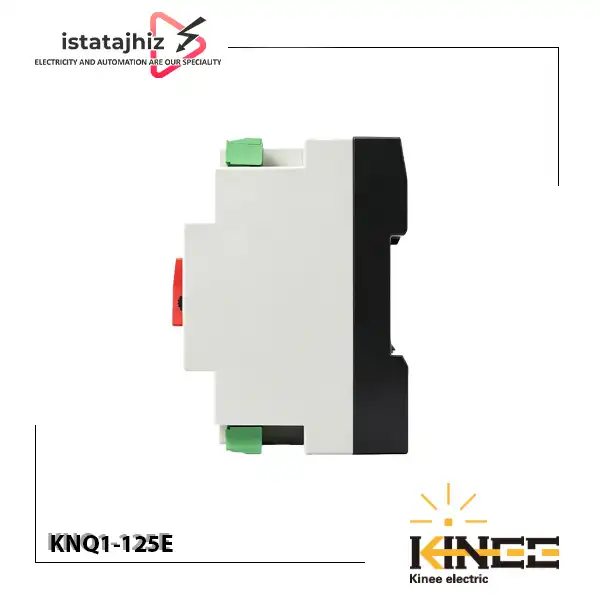

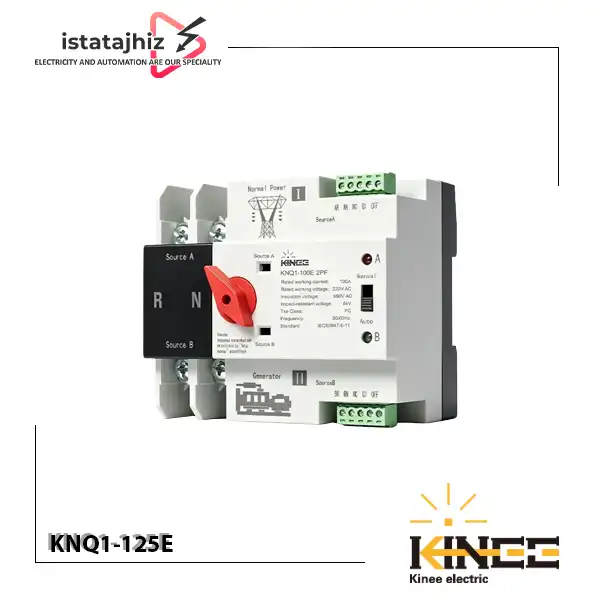

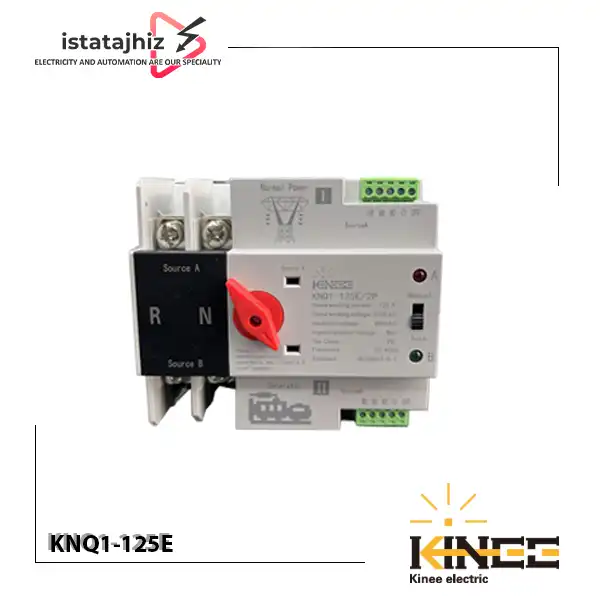

کلید چنج اور اتوماتیک 125 آمپر 2 پل مدل KNQ1-125E-2P کاینی

کلید چنج اور اتوماتیک 125 آمپر 2 پل مدل KNQ1-125E-2P کاینی یک تجهیز انتقال خودکار منبع یا Automatic Transfer Switch (ATS) از خانواده KNQ1 برند KINEE است که برای جابجایی بار بین دو منبع تغذیه استفاده می شود. در ساختارهای تک فاز، استفاده از کلید 2 پل به این معناست که دو هادی مدار، معمولاً فاز و نول، در فرآیند انتقال منبع توسط کلید سوئیچ می شوند. بنابراین این مدل با یک کلید چنج اور سه پل یا چهار پل که برای آرایش های سه فاز استفاده می شوند، از نظر ساختار مدار یکسان نیست. مدل KNQ1-125E-2P با جریان نامی 125 آمپر برای مدارهایی طراحی شده که جریان کاری آنها در محدوده ظرفیت نامی کلید قرار دارد و نیاز به انتقال خودکار بار بین دو منبع دارند. خانواده KNQ1 در سایت سازنده به عنوان ATS کلاس PC و از نوع direct load type معرفی شده و برای سیستم های تامین برق اضطراری و انتقال بین دو منبع مورد استفاده قرار می گیرد.

کاربردهای KNQ1-125E-2P

انتقال خودکار برق شهر و منبع پشتیبان در مدار تک فاز

یکی از کاربردهای اصلی چنین تجهیزی، استفاده در تابلوهای تک فاز است که بار باید بین برق شهر و یک منبع دوم منتقل شود. در این کاربرد، 2P بودن اهمیت زیادی دارد؛ زیرا ساختار مدار تک فاز با دو هادی سوئیچ شونده، با مدارهای سه فاز متفاوت است.

سیستم های برق اضطراری

در تابلوهایی که یک منبع پشتیبان برای ادامه کار تجهیزات در زمان اختلال منبع اصلی در نظر گرفته شده است، ATS می تواند بخش انتقال بار بین دو منبع را بر عهده بگیرد.

سیستم های خورشیدی و اینورتر

مدل های KNQ1 در منابع بازار برای کاربردهای Solar/City Power نیز عرضه شده اند و نمونه دقیق KNQ1-125E 2P نیز برای انتقال بین منابعی مانند Solar/Inverter و City Power معرفی شده است. با این حال، منطق دقیق اولویت منبع و شرایط انتقال باید بر اساس مدار واقعی پروژه و مستندات همان نسخه بررسی شود.

تابلوهای برق ساختمان و واحدهای تجاری

برای تابلوهای تک فاز با جریان بالاتر، در صورتی که طراحی مدار و جریان بار با ظرفیت 125 آمپر سازگار باشد، چنین کلیدی می تواند در مسیر انتقال منبع مورد استفاده قرار گیرد.

چرا 125 آمپر و 2 پل بودن در انتخاب مهم است؟

دو پارامتر جریان نامی و تعداد پل از اولین مواردی هستند که باید پیش از خرید این ATS بررسی شوند. جریان 125 آمپر به این معنی نیست که هر باری با توان دلخواه را می توان به کلید متصل کرد. جریان واقعی مدار، نوع بار، ولتاژ سیستم، ضریب توان و شرایط نصب باید در انتخاب لحاظ شوند. از طرف دیگر، 2P بودن نشان می دهد که این مدل برای آرایش دو پل ساخته شده است. بنابراین نمی توان صرفاً بر اساس 125 آمپر بودن، آن را جایگزین یک ATS چهار پل در تابلو سه فاز کرد. برای یک مدار تک فاز 230V، توان ظاهری تئوری متناظر با 125A برابر حدود 28.75kVA است؛ اما این عدد به تنهایی معیار انتخاب ATS نیست و جریان واقعی بار و شرایط طراحی مدار باید مبنا قرار گیرد.

قبل از خرید KNQ1-125E-2P چه چیزهایی را بررسی کنیم؟

قبل از انتخاب KNQ1-125E-2P باید جریان واقعی بار، ولتاژ شبکه، تعداد پل، نوع منبع اصلی و پشتیبان و نوع بار بررسی شود. 125 آمپر بودن کلید چنج اور به این معنا نیست که برای هر مدار با جریان نزدیک به 125 آمپر بدون بررسی شرایط نصب و حفاظت مناسب است.

1. جریان واقعی بار

اولین سوال این است که حداکثر جریان عبوری از ATS چقدر است. اگر جریان بار به ظرفیت نامی کلید نزدیک باشد، باید شرایط کار مداوم، دمای محیط و نحوه نصب نیز در طراحی لحاظ شود. جریان 125A را نباید صرفاً به عنوان یک عدد بزرگ تر از جریان کلید بالادست انتخاب کرد؛ هماهنگی حفاظتی و ظرفیت کابل نیز باید بررسی شود.

2. تک فاز بودن مدار

مدل موردنظر 2P است. بنابراین پیش از سفارش باید مشخص شود که پروژه واقعاً به یک ATS دو پل نیاز دارد. اگر مدار سه فاز باشد، باید به سراغ مدل مناسب 3P یا 4P رفت و تعداد پل را بر اساس نحوه سوئیچ شدن نول و ساختار سیستم تعیین کرد.

3. ولتاژ شبکه

ولتاژ منبع اصلی و منبع پشتیبان باید با ولتاژ مجاز ATS مطابقت داشته باشد. صفحه رسمی خانواده KNQ1، AC400V را برای این سری اعلام می کند؛ با این حال، برای مدل 2P موردنظر بهتر است ولتاژ دقیق درج شده روی پلاک و کاتالوگ همان نسخه هنگام خرید کنترل شود.

4. نوع منبع دوم

مشخص کنید منبع دوم چیست:

• ژنراتور
• اینورتر
• برق شهر دوم
• سیستم خورشیدی
• منبع اضطراری دیگر

این موضوع روی نحوه طراحی مدار فرمان و منطق انتقال اثر می گذارد.

5. نوع بار

بار مقاومتی ساده با بارهایی مانند موتور، پمپ، کمپرسور یا تجهیزات الکترونیکی حساس شرایط یکسانی ندارد. به خصوص در بارهای موتوری باید جریان راه اندازی و رفتار بار هنگام انتقال منبع بررسی شود.

6. هماهنگی با حفاظت بالادست

مدل ATS جایگزین تجهیزات حفاظت اتصال کوتاه و اضافه جریان نیست، مگر اینکه ساختار همان تجهیز صراحتاً چنین قابلیتی داشته باشد. خانواده KNQ1 در سایت سازنده به عنوان PC-class ATS معرفی شده است؛ بنابراین حفاظت مدار باید جداگانه و متناسب با طراحی سیستم بررسی شود.

تفاوت KNQ1-125E-2P با ATS های CB Class

در خانواده محصولات KINEE، علاوه بر ATS های PC Class، مدل های CB Class نیز وجود دارند. این دو ساختار را نباید صرفاً بر اساس جریان نامی با یکدیگر مقایسه کرد. ATS های CB Class دارای ساختار متفاوتی هستند و در برخی محصولات KINEE جریان های تا 125A نیز برای آنها اعلام شده است. برای مثال، KINEE سری KNQ3S-63 را با جریان نامی 6 تا 125A، ولتاژ 400V و رده الکتریکی CB معرفی کرده است. بنابراین اگر پروژه شما به ATS در سطح PC Class نیاز دارد، باید مدل KNQ1 را با یک CB Class صرفاً به دلیل آمپراژ یکسان جایگزین نکنید.

نکات نصب و استفاده

برای نصب این تجهیز، نقشه ترمینال و Wiring Diagram همان نسخه باید مبنا قرار گیرد. از آنجا که نقشه اختصاصی KNQ1-125E-2P در منابع رسمی قابل دسترس بررسی شده به صورت جداگانه منتشر نشده است، ارائه شماره ترمینال یا سیم بندی دقیق بدون مشاهده نقشه اصلی صحیح نیست.

در سطح طراحی، چند نکته مهم است:

• قبل از نصب، جریان و ولتاژ هر دو منبع با مشخصات ATS تطبیق داده شود.
• مدارهای قدرت و فرمان مطابق نقشه سازنده سیم بندی شوند.
• حفاظت بالادست متناسب با جریان و اتصال کوتاه احتمالی مدار در نظر گرفته شود.
• وضعیت منبع اصلی و منبع پشتیبان پیش از راه اندازی آزمایش شود.
• عملکرد انتقال در حالت دستی و اتوماتیک، در صورت وجود هر دو حالت در نسخه تحویلی، کنترل شود.
• از اعمال ولتاژ فرمانی که با نسخه تحویلی مطابقت ندارد خودداری شود.

برای کار روی مدار قدرت، نصب و راه اندازی باید توسط فرد واجد صلاحیت و مطابق الزامات ایمنی برق انجام شود.

چه کسانی به KNQ1-125E-2P نیاز دارند؟

این مدل می تواند برای این گروه ها مورد توجه باشد:

• مهندسان برق و طراحان تابلو
• تابلو سازها
• پیمانکاران برق
• تکنسین های برق صنعتی
• مجریان سیستم های برق اضطراری
• مجریان سیستم های خورشیدی و اینورتر
• واحدهای نگهداری و تعمیرات
• سازندگان تابلوهای انتقال منبع

البته صرفاً حرفه یا کاربرد کافی نیست؛ تک فاز بودن سیستم، جریان بار، ولتاژ، ساختار نول و نوع منبع دوم باید با مشخصات کلید تطبیق داده شود.

خرید کلید چنج اور اتوماتیک 125 آمپر 2 پل KINEE

برای خرید KNQ1-125E-2P از ایستا تجهیز، می توانید موجودی و قیمت روز مدل را استعلام کنید. با توجه به تغییرات موجودی و قیمت تجهیزات وارداتی، قیمت نهایی را بهتر است هنگام سفارش دریافت کنید.

امکان خرید حضوری از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران، سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا پروژه نیز می توان شرایط فروش و قیمت همکاری را استعلام کرد.
