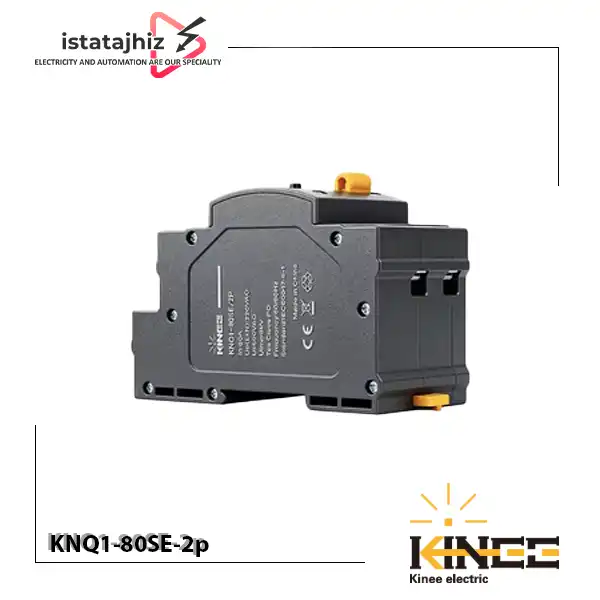

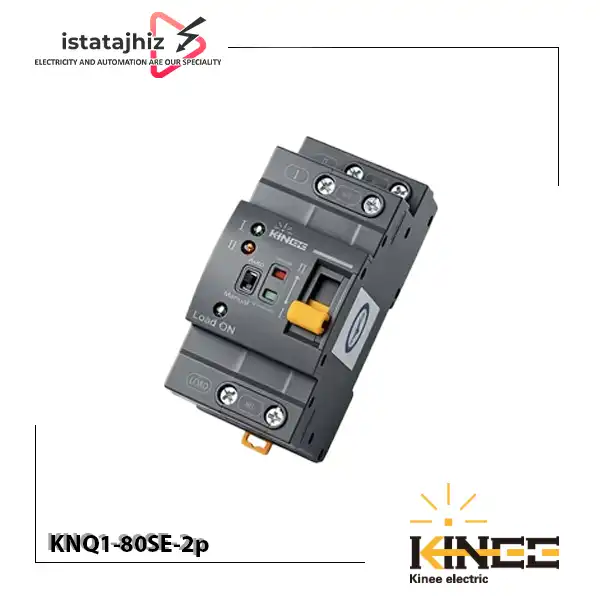

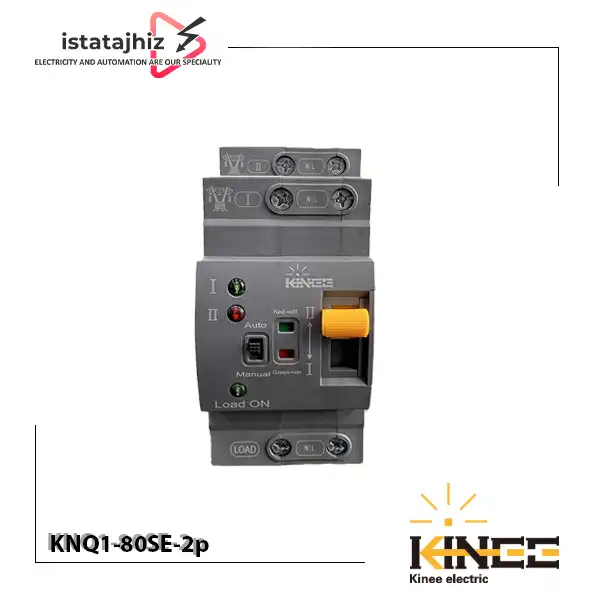

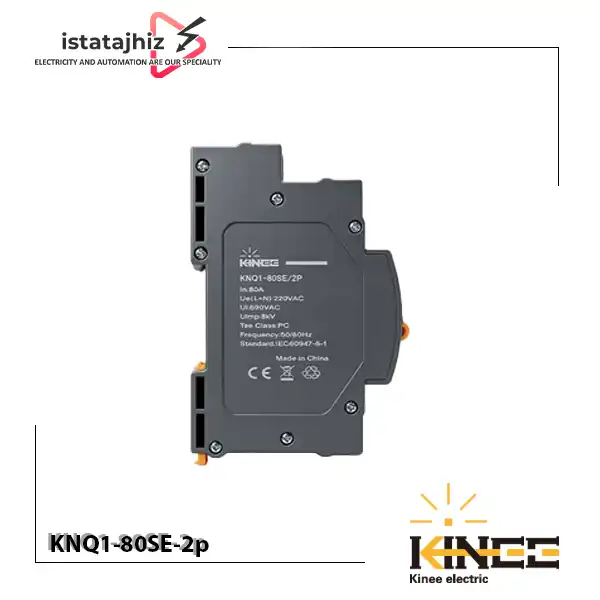

کلید چنج اور اتوماتیک 80 آمپر 2 پل مدل KNQ1-80SE کاینی

کلید چنج اور اتوماتیک 80 آمپر 2 پل KINEE مدل KNQ1-80SE یک کلید انتقال خودکار منبع (ATS) برای جابجایی بار بین دو منبع تغذیه است. این مدل در ساختار 2 پل و جریان نامی 80 آمپر عرضه می شود و برای سیستم هایی طراحی شده که نیاز دارند بار در شرایط اختلال یا قطع منبع اصلی، به منبع دوم منتقل شود. در خانواده KNQ1 شرکت KINEE، این تجهیزات به عنوان PC Class ATS و از نوع Direct Load Type معرفی شده اند و برای سیستم های برق اضطراری با منابعی مانند برق شهر و ژنراتور کاربرد دارند. سری KNQ1 در جریان های 10 تا 100 آمپر و در آرایش های 2 پل، 3 پل و 4 پل ارائه شده است.

نکته مهم برای انتخاب این مدل، فقط عدد 80 آمپر نیست. تعداد پل، ولتاژ سیستم، نحوه سیم بندی دو منبع، ساختار نول و نوع بار نیز باید با مشخصات کلید تطبیق داده شود.

KNQ1-80SE در یک سیستم برق اضطراری چه کاری انجام می دهد؟

وظیفه اصلی این کلید، انتقال بار از منبع اول به منبع دوم و بازگرداندن آن به منبع اول پس از برقراری شرایط مناسب است. در یک کاربرد متداول، منبع اول برق شهر و منبع دوم خروجی دیزل ژنراتور است. در چنین سیستمی، ATS وضعیت منابع را بررسی می کند و هنگام از دست رفتن منبع اصلی، مسیر تغذیه بار را به منبع جایگزین منتقل می کند. KINEE سری KNQ1 را برای پایش منبع اصلی و پشتیبان و استفاده در سیستم های برق اضطراری معرفی کرده است. این سری امکان عملکرد الکتریکی و دستی را نیز دارد.

بنابراین باید توجه داشت که ATS وظیفه انتقال بار را بر عهده دارد و لزوما به معنی کنترل کامل موتور دیزل ژنراتور نیست. اگر پروژه به فرمان استارت و استاپ ژنراتور نیاز داشته باشد، باید سازگاری ATS با کنترلر ژنراتور و مدار AMF نیز بررسی شود.

چرا 2 پل بودن این مدل اهمیت دارد؟

در انتخاب کلید چنج اور، تعداد پل فقط یک مشخصه ظاهری نیست و باید با ساختار سیستم برق هماهنگ باشد. مدل 2P برای مدارهایی استفاده می شود که نیاز به سوئیچ کردن دو هادی دارند؛ در یک سیستم تک فاز معمول، این ساختار می تواند برای فاز و نول مورد استفاده قرار گیرد. اما انتخاب 2P یا 4P در سیستم های مختلف به نحوه اتصال نول، زمین، منابع تغذیه و الزامات طراحی بستگی دارد.

بنابراین نباید صرفا بر اساس جریان 80 آمپر تصمیم گرفت. اگر در پروژه شما سیستم سه فاز است یا لازم است نول نیز همزمان با فازها بین دو منبع سوئیچ شود، باید مدل 3P یا 4P خانواده مناسب را بررسی کنید. سری KNQ1 به صورت 2P، 3P و 4P ارائه شده است.

مهم ترین پارامترها برای انتخاب KNQ1-80SE

به موارد زیر توجه کنید:

جریان بار

80 آمپر، جریان نامی مدل موردنظر است. این عدد باید با جریان طراحی مدار و حداکثر جریان عبوری از مسیر ATS هماهنگ باشد. برای انتخاب صحیح، صرفا جریان لحظه ای بار را در نظر نگیرید و شرایط کارکرد واقعی، نوع بار و جریان راه اندازی بارهای موتوری را نیز بررسی کنید.

ولتاژ سیستم

سازنده برای سری KNQ1 ولتاژ کاری نامی AC400V را اعلام کرده است. بنابراین قبل از سفارش باید ولتاژ شبکه و ساختار منبع دوم با مشخصات کلید تطبیق داده شود.

تعداد پل

این محصول در نسخه موردنظر 2P است. اگر طراحی تابلو به سوئیچ کردن سه فاز یا سه فاز به همراه نول نیاز داشته باشد، مدل 2P انتخاب مناسبی نخواهد بود و باید نسخه متناسب با تعداد پل بررسی شود.

نوع منبع دوم

اگر قرار است ATS بین برق شهر و دیزل ژنراتور کار کند، باید مشخصات خروجی ژنراتور، ولتاژ، فرکانس و ظرفیت آن با ورودی ATS و بار هماهنگ باشد.

نوع بار

بارهای مقاومتی، موتوری و بارهای حساس الکتریکی رفتار متفاوتی هنگام انتقال منبع دارند. بنابراین علاوه بر جریان نامی، باید طبقه مصرف و شرایط انتقال بار نیز بررسی شود.

مدار کنترل

KINEE برای سری KNQ1 ولتاژ کنترل AC220V/50Hz را اعلام کرده است. بنابراین در زمان طراحی مدار فرمان باید ولتاژ مدار کنترل واقعی تجهیز با مدار تابلو تطبیق داده شود.

تفاوت KNQ1-80SE با مدل های مشابه

در خانواده KNQ1، KINEE جریان های 10، 16، 20، 25، 32، 40، 50، 63، 80 و 100 آمپر و آرایش های 2P، 3P و 4P را معرفی کرده است. بنابراین تفاوت اصلی نسخه های این خانواده می تواند از نظر جریان نامی و تعداد پل باشد. برای مثال، اگر بار شما به جای 80 آمپر به ظرفیت بیشتری نیاز داشته باشد، نسخه 100 آمپر همین خانواده قابل بررسی است. از طرف دیگر، اگر ساختار سیستم نیاز به سوئیچ کردن سه یا چهار هادی داشته باشد، باید نسخه 3P یا 4P انتخاب شود.

نکته مهم این است که KNQ1-80SE را نباید با KNQ2-80SE یک مدل در نظر گرفت. KINEE، KNQ2-80SE را یک سری جداگانه معرفی کرده که مشخصات آن شامل جریان های 6 تا 80 آمپر، ولتاژ کاری AC220V یا AC110V و نسخه های 2P، 3P و 4P است. بنابراین هنگام سفارش، تطبیق کامل کد فنی روی بدنه و بسته بندی اهمیت زیادی دارد.

نکات نصب و استفاده

طبق اطلاعات رسمی KINEE، سری KNQ1 باید به صورت عمودی داخل تابلو کنترل یا تابلو توزیع نصب شود و شرایط نصب از نظر دما، ارتفاع و رطوبت رعایت گردد. حداکثر ارتفاع نصب اعلام شده 2000 متر و محدوده دمای محیط 5- تا 40+ درجه سانتی گراد است. سازنده همچنین رعایت شرایط مربوط به رطوبت و جلوگیری از میعان را توصیه کرده است. برای سیم بندی، استفاده از نقشه ترمینال همان نسخه ای که در اختیار دارید ضروری است. به دلیل اینکه کد دقیق KNQ1-80SE در صفحه رسمی سازنده به صورت مستقل مستند نشده است، نباید شماره ترمینال یا ترتیب اتصال را بر اساس مدل مشابه حدس زد.

پیش از برق دار کردن تابلو نیز باید موارد زیر بررسی شوند:

• تطبیق ولتاژ دو منبع با مشخصات ATS
• تطبیق تعداد پل با ساختار مدار
• تطبیق جریان بار با جریان نامی 80 آمپر
• بررسی صحیح بودن مسیر منبع اصلی، منبع اضطراری و خروجی بار
• بررسی مدار کنترل AC220V
• بررسی هماهنگی ATS با مدار فرمان ژنراتور
• رعایت الزامات حفاظتی و ایمنی تابلو

چه کسانی به این کلید نیاز دارند؟

این مدل بیشتر برای افرادی مناسب است که در یک سیستم برق AC، به انتقال خودکار بار بین دو منبع نیاز دارند؛ از جمله:

• مهندسان برق و طراحان تابلو
• تابلو سازها
• تکنسین های برق صنعتی
• پیمانکاران برق
• سازندگان تابلوهای برق اضطراری
• تعمیرکاران و واحدهای نگهداری و تعمیرات
• مجریان سیستم برق شهر و دیزل ژنراتور
• خریداران تجهیزات برق صنعتی برای پروژه های ساختمانی و صنعتی

برای کاربرانی که صرفا به یک کلید دستی برای جابجایی منبع نیاز دارند، ATS اتوماتیک ممکن است امکانات بیشتری از نیاز واقعی آنها داشته باشد و باید مدل دستی یا موتوردار نیز بررسی شود.
