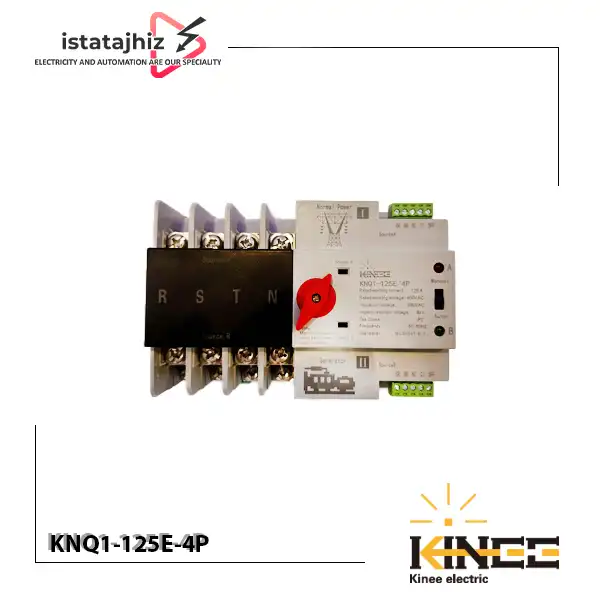

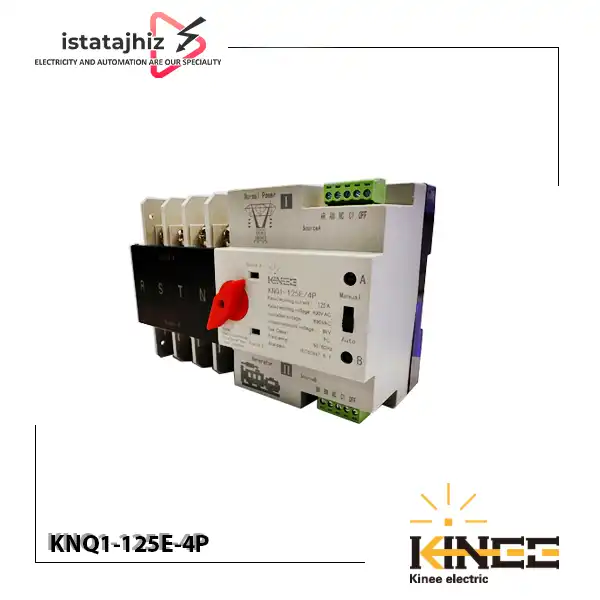

کلید چنج اور اتوماتیک 125 آمپر 4 پل KINEE مدل KNQ1-125E-4P

کلید چنج اور اتوماتیک KINEE KNQ1-125E-4P یک کلید انتقال خودکار منبع یا Automatic Transfer Switch (ATS) چهار پل است که برای جابه جایی بار بین دو منبع تغذیه استفاده می شود. مدل موردنظر با جریان نامی 125 آمپر و ساختار 4P برای مدارهای سه فاز چهار سیمه در نظر گرفته شده است؛ یعنی سه فاز و هادی نول نیز در فرآیند انتقال توسط کلید سوئیچ می شوند. نقش اصلی این تجهیز، انتخاب و انتقال بار از منبع اصلی به منبع دوم در زمان بروز اختلال در منبع اول و بازگرداندن بار به منبع اصلی پس از برقرار شدن شرایط مناسب است. در کاربردهایی مانند برق شهر و ژنراتور، برق شهر و اینورتر یا دو منبع AC، استفاده از ATS باعث می شود انتقال منبع بدون نیاز به جابه جایی دستی کلید انجام شود. مدل KNQ1-125E-4P در منابع فروش تخصصی با جریان 125A معرفی شده است؛ با این حال، صفحه رسمی فعلی برند KINEE برای سری KNQ1 در زمان بررسی، مدل های تا 100A را نمایش می دهد. بنابراین برای خرید این نسخه 125 آمپر، تطبیق کد کامل، پلاک دستگاه و دیتاشیت تامین کننده با سفارش اهمیت دارد.

عملکرد KNQ1-125E-4P در مدار انتقال منبع

در یک تابلو برق دارای دو منبع، ATS بین ورودی منبع اول، ورودی منبع دوم و خروجی مشترک بار قرار می گیرد. کنترلر وضعیت منابع را بررسی می کند و در صورت نامناسب شدن منبع فعال، فرمان انتقال را صادر می کند.

برای مثال، در یک سیستم برق اضطراری می توان منبع اول را برق شهر و منبع دوم را ژنراتور در نظر گرفت. در حالت عادی، بار از برق شهر تغذیه می شود. در صورت قطع یا نامناسب شدن منبع اصلی، ATS مسیر تغذیه بار را به منبع پشتیبان منتقل می کند. پس از بازگشت منبع اصلی به شرایط قابل قبول، سیستم می تواند بار را مجددا به منبع اصلی برگرداند. در مدل 4P، چهار مسیر شامل L1، L2، L3 و N در عملیات انتقال درگیر هستند. این موضوع در طراحی سیستم های سه فاز چهار سیمه اهمیت دارد و باعث می شود انتخاب 4P صرفا بر اساس جریان نامی انجام نشود؛ ساختار سیستم و نحوه اتصال نول نیز باید با نوع ATS تطبیق داشته باشد.

چرا 4 پل بودن این مدل اهمیت دارد؟

تفاوت اصلی نسخه 4P با نسخه های کم پل، فقط افزایش تعداد کنتاکت نیست. در یک سیستم سه فاز چهار سیمه، چهار مسیر شامل L1، L2، L3 و N وجود دارد و کلید 4P امکان سوئیچ کردن هر چهار مسیر را فراهم می کند. این موضوع در سیستم هایی که نحوه اتصال نول منبع اصلی و منبع پشتیبان اهمیت دارد، باید از ابتدا در طراحی تابلو بررسی شود. بنابراین نباید صرفا به این دلیل که جریان مصرفی 125 آمپر است، مدل 4P را انتخاب کرد؛ نوع سیستم، آرایش منابع و فلسفه سوئیچینگ نول نیز باید مشخص باشد.

قبل از خرید KNQ1-125E-4P چه چیزهایی را بررسی کنیم؟

قبل از انتخاب KNQ1-125E-4P، فقط جریان نامی 125 آمپر را ملاک قرار ندهید. شرایط واقعی مدار، نوع بار، نحوه بهره برداری و مشخصات تجهیزات متصل به ATS نیز باید بررسی شود تا ظرفیت کلید با نیاز واقعی سیستم مطابقت داشته باشد.

1. جریان واقعی بار

125 آمپر، جریان نامی ATS است و به معنی مناسب بودن آن برای هر باری که مجموع جریان آن کمتر از 125 آمپر باشد نیست. نوع بار، ضریب همزمانی، جریان راه اندازی موتور و شرایط بهره برداری تابلو نیز باید بررسی شوند. همچنین انتخاب ATS باید با ظرفیت کلیدها، کابل ها، شینه ها و تجهیزات حفاظتی بالادست هماهنگ باشد.

2. ولتاژ و فرکانس شبکه

مدل معرفی شده برای 400V AC و فرکانس 50/60Hz اعلام شده است. بنابراین ولتاژ واقعی دو منبع باید با محدوده کاری تجهیز مطابقت داشته باشد. استفاده از ATS بدون بررسی ولتاژ دو ورودی و مدار کنترل می تواند باعث عملکرد نادرست سیستم شود.

3. تعداد پل و نحوه سوئیچ نول

اگر سیستم شما سه فاز چهار سیمه است، باید مشخص شود که آیا نول نیز باید همراه فازها سوئیچ شود یا خیر. در این شرایط، انتخاب 4P می تواند موضوع مهمی در طراحی تابلو باشد.

4. نوع دو منبع تغذیه

قبل از سفارش مشخص کنید انتقال بین چه منابعی انجام می شود؛ برای مثال:

برق شهر و ژنراتور

برق شهر و اینورتر

دو منبع AC

منبع اصلی و منبع اضطراری

نوع منبع روی نحوه طراحی مدار فرمان، حفاظت و هماهنگی ATS تاثیر دارد.

5. جریان اتصال کوتاه سیستم

ATS را نباید با کلید حفاظتی مانند MCB یا MCCB یکی دانست. وظیفه اصلی آن انتقال منبع است و حفاظت اتصال کوتاه باید در طراحی مناسب بالادست پیش بینی شود. بنابراین سطح اتصال کوتاه محل نصب و هماهنگی حفاظتی تجهیزات باید بررسی شود.

6. فضای نصب داخل تابلو

روش نصب و ابعاد واقعی نسخه 125 آمپر باید با قطعه موجود تطبیق داده شود. به خصوص اگر جایگزینی یک ATS قدیمی مدنظر است، فقط جریان و تعداد پل کافی نیست و ابعاد، محل ترمینال ها و فضای سیم بندی نیز باید بررسی شوند.

تفاوت KNQ1-125E-4P با مدل های مشابه

به موارد زیر توجه کنید:

تفاوت با KNQ1 سری 100 آمپر

صفحه رسمی KINEE برای سری KNQ1، نسخه های 2P، 3P و 4P و جریان های مختلف تا 100A را معرفی می کند. بنابراین نمی توان مشخصات 100A موجود در کاتالوگ رسمی را به صورت مستقیم برای نسخه 125A اعمال کرد. اگر پروژه به جریان بالاتر از 100 آمپر نیاز دارد، نسخه 125A می تواند از نظر ظرفیت نامی گزینه مورد بررسی باشد، اما پیش از سفارش باید کد دقیق و مستندات همان نسخه 125A تایید شود.

تفاوت با مدل 2P

مدل 2P برای مدارهای دو سیمه مانند بسیاری از کاربردهای تک فاز مناسب است، در حالی که KNQ1-125E-4P برای ساختار چهار پل طراحی شده است. بنابراین تفاوت این دو صرفا جریان نیست و به آرایش شبکه و تعداد هادی هایی که باید سوئیچ شوند مربوط می شود.

تفاوت با ATS با جریان بالاتر

اگر جریان طراحی سیستم به محدوده 125 آمپر نزدیک یا بیشتر باشد، انتخاب ATS باید با محاسبه بار و شرایط بهره برداری انجام شود. در صورت نیاز به جریان بالاتر، باید مدل بزرگ تر خانواده یا سری دیگری بررسی شود و نمی توان صرفا با اتکا به یکسان بودن نام تجاری، مشخصات دو مدل را مشابه فرض کرد.

نکات نصب و استفاده

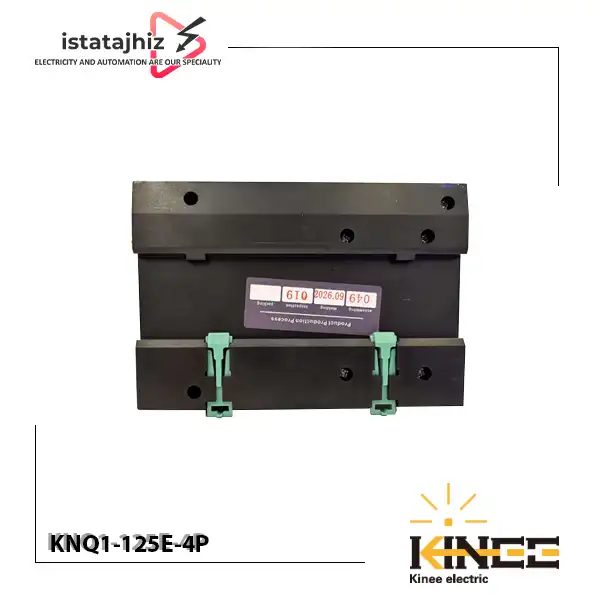

منبع رسمی KINEE برای خانواده KNQ1 کلید چنج اور نصب عمودی در داخل تابلو کنترل یا توزیع را ذکر کرده و برای شرایط نصب نیز محدودیت هایی از نظر دمای محیط، ارتفاع و رطوبت ارائه می کند. این صفحه رسمی، برای خانواده KNQ1 دمای محیط حداکثر 40 درجه و حداقل 5- درجه سانتی گراد و ارتفاع نصب حداکثر 2000 متر را ذکر کرده است. با توجه به اینکه صفحه رسمی موردنظر مشخصات نسخه 100 آمپر را ارائه می کند، این مقادیر را نباید بدون تطبیق با مستندات نسخه 125 آمپر به عنوان مشخصات قطعی همین مدل در نظر گرفت. برای سیم بندی نیز باید دقیقا از دیاگرام مربوط به نسخه موجود استفاده شود. اتصال ورودی های دو منبع، خروجی بار و مدار فرمان نباید بر اساس شباهت ظاهری با مدل های دیگر انجام شود.

چه کسانی به KNQ1-125E-4P نیاز دارند؟

این محصول می تواند برای گروه های زیر مورد بررسی قرار گیرد:

• مهندسان برق در طراحی تابلوهای انتقال منبع
• تابلو سازها و سازندگان تابلو ATS
• پیمانکاران برق ساختمان و تاسیسات
• تکنسین های برق صنعتی
• واحدهای نگهداری و تعمیرات
• مجریان سیستم های برق اضطراری
• پروژه هایی که نیاز به انتقال خودکار بار بین دو منبع دارند
• خریداران صنعتی که به ATS چهار پل با جریان نامی 125 آمپر نیاز دارند

خرید کلید چنج اور اتوماتیک KNQ1-125E-4P از ایستا تجهیز

برای خرید کلید چنج اور اتوماتیک 125 آمپر 4 پل KINEE مدل KNQ1-125E-4P از ایستا تجهیز، می توانید موجودی و قیمت روز محصول را استعلام کنید. قیمت تجهیزات وارداتی ممکن است با موجودی و شرایط تامین تغییر کند، بنابراین برای سفارش بهتر است قیمت روز و مشخصات نسخه موجود همزمان بررسی شود.

امکان خرید حضوری از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران و همچنین سفارش غیرحضوری و ارسال به سراسر کشور وجود دارد. برای خرید تعداد یا پروژه نیز می توان شرایط تامین و قیمت همکاری را استعلام کرد.
