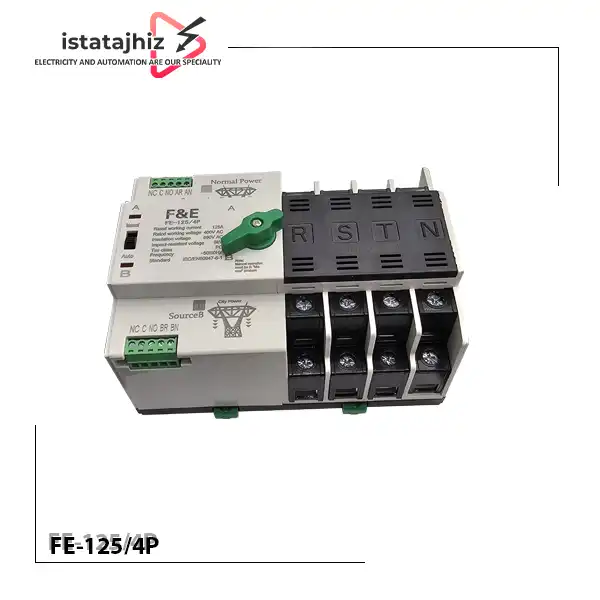

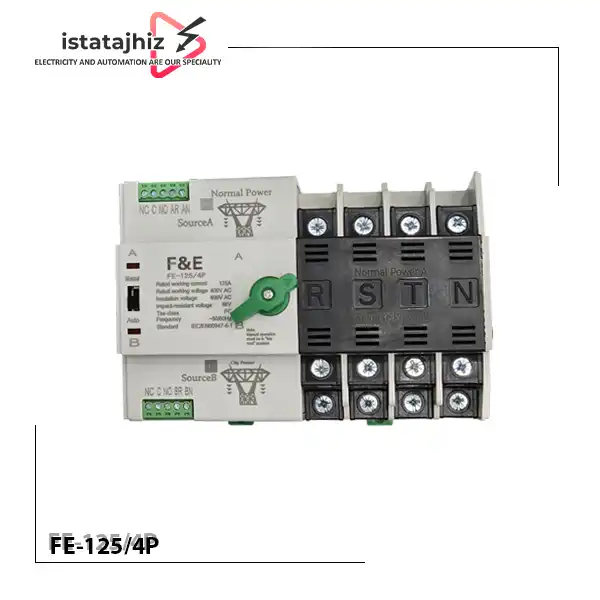

کلید چنج آور 125 آمپر اتوماتیک 4 پل F&E

کلیدهای چنج‌ آور اتوماتیک (ATS) سری FE-125/4P محصول برند F&E، راهکاری نوین و قابل اطمینان برای مدیریت اتوماتیک انتقال بار بین دو منبع تغذیه (شبکه برق سراسری و ژنراتور اضطراری) هستند. این کلیدها با حذف نیاز به مدارات فرمان پیچیده و اینترلاک‌های مکانیکی کنتاکتوری، سرعت عمل و امنیت سیستم برق اضطراری شما را تضمین می‌کنند. طراحی ۴ پل این مدل، امکان سوئیچینگ کامل فاز و نول را فراهم آورده که از نظر فنی برای ایزولاسیون کامل مدارات اضطراری (بسیار حیاتی در سیستم‌های یو‌پی‌اس و ژنراتورهای حساس) الزامی است.

این تجهیز یک راهکار اقتصادی و در عین حال قابل اطمینان برای مدیریت منابع تغذیه دوگانه (شهر/ژنراتور یا دو منبع برق اضطراری) در تابلوهای توزیع صنعتی است. کلید چنج اور سری FE-125 با طراحی کامپکت و مکانیسم سوئیچینگ سریع، گزینه‌ای ایده‌آل برای مداراتی است که نیاز به تداوم در تغذیه (بدون وقفه طولانی) دارند.

مشخصات فنی کلیدی

• جریان نامی (Rated Current): ۱۲۵ آمپر
• تعداد پل: ۴ پل (با قابلیت سوئیچ نول)
• ولتاژ کاری: ۶۹۰ ولت AC
• استاندارد مرجع: IEC/EN 60947-6-1
• مکانیسم عملکرد: دو حالته (Auto/Manual)
• وضعیت نصب: قابلیت نصب روی ریل DIN (یا پیچ مستقیم بسته به تیپ تابلو)

راهنمای نصب و سیم‌بندی (نکات مهندسی)

با توجه به نقشه‌های فنی ارائه شده (تصویر اول):

• ورودی‌ها: ورودی‌های منابع A و B از بالا و پایین متصل می‌شوند. دقت کنید که ترتیب فاز (R, S, T) در هر دو منبع باید یکسان باشد.
• کنترل لاین: ورودی‌های فرمان (AR, AN برای منبع A و BR, BN برای منبع B) نیاز به ولتاژ ۲۲۰ ولت دارند تا برد کنترل متوجه حضور ولتاژ هر منبع شود. نکته: هرگز تغذیه فرمان را مستقیماً از خروجی ATS نگیرید.
• نول: حتماً از شینه نول مجزا برای هر منبع استفاده کنید تا سوئیچینگ نول به‌درستی انجام شود.

چرا این مدل برای پروژه‌های شما مناسب است؟

در مقایسه با سیستم‌های کنتاکتوری (که نیاز به مدار اینترلاک الکتریکی و مکانیکی پیچیده دارند)، کلیدهای ATS اتوماتیک F&E ریسک خطای انسانی و اتصالات اضافی را حذف می‌کنند. اگر در پروژه‌های اتوماسیون صنعتی یا تابلوهای برق ساختمان‌های هوشمند فعالیت می‌کنید، این کلید با کاهش حجم سیم‌کشی تابلو، هزینه‌های سربار نصب را کاهش می‌دهد.

پیشنهاد ایستا تجهیز:

پیش از خرید، توان لحظه‌ای (Starting Current) مصرف‌کنندگان خود را با جریان نامی کلید (۱۲۵ آمپر) چک کنید. برای بارهای موتوری با جریان راه‌اندازی بالا، حتماً ضریب اطمینان (Derating) را لحاظ نمایید. انواع تجهیزات دیزل ژنراتور در شرکت ایستا تجهیز قابل سفارش است.

چرا کلید ATS برند F&E انتخاب حرفه‌ای‌هاست؟

• سوئیچینگ سریع و ایمن: طراحی مکانیزم داخلی این کلید از ایجاد قوس الکتریکی در حین انتقال جلوگیری کرده و طول عمر کنتاکت‌ها را به‌شدت افزایش می‌دهد.
• حالت عملکرد دوگانه (Dual Mode):
• اتوماتیک (Auto): تشخیص هوشمند قطعی برق و انتقال بار بدون دخالت کاربر.
• دستی (Manual): مجهز به دسته گردان ارگونومیک برای سوئیچ‌کردن در زمان تست یا تعمیرات تابلو.
• اشغال فضای کمتر: برخلاف سیستم‌های کنتاکتوری که نیاز به کنتاکتورهای قدرت، اینترلاک مکانیکی و شینه‌کشی‌های متعدد دارند، این کلید به‌صورت یکپارچه در ابعاد بسیار کم طراحی شده است که هزینه‌ی ساخت تابلو و فضای داخل آن را تا ۴۰٪ کاهش می‌دهد.
• نشانگر وضعیت نوری: دارای چراغ‌های LED مجزا برای نمایش حضور ولتاژ در منبع A و B (به راحتی وضعیت پایداری منابع را بررسی کنید).

نکات مهم در نصب و راه‌اندازی (مخصوص تکنسین‌ها)

1. اتصالات فرمان: همان‌طور که در نقشه شماتیک محصول مشخص است، ورودی‌های فرمان (AR/AN برای منبع اصلی و BR/BN برای منبع اضطراری) باید به صورت مجزا تامین شوند. از این ورودی‌ها برای تغذیه برد کنترل داخلی استفاده می‌شود.
2. حفاظت: حتماً قبل از ورودی‌های اصلی کلید، از کلیدهای مینیاتوری یا کلیدهای اتوماتیک (MCCB) جهت حفاظت از خودِ ATS در برابر اتصال کوتاه استفاده کنید.
3. سیم‌بندی نول: در این مدل ۴ پل، نول حتماً باید از کلید عبور کند. از اتصال مستقیم نول‌ها به یکدیگر قبل از کلید خودداری کنید.

مزایای خرید از “ایستا تجهیز”

• گارانتی اصالت کالا: تامین مستقیم و بدون واسطه از تولیدکننده اصلی.
• مشاوره فنی تخصصی: تیم فنی ما (ایستا تجهیز) آماده ارائه راهنمایی جهت انتخاب دقیق آمپراژ و نوع ATS برای پروژه شماست.
