مشکلات رایج در کلید هوایی

توقف ناگهانی خط تولید، خاموشی کامل یک ساختمان تجاری، یا بدتر از آن، وقوع یک حادثه الکتریکی فاجعه‌بار. ریشه بسیاری از این سناریوهای پرهزینه و خطرناک می‌تواند یک چیز باشد: عملکرد نادرست کلید هوایی (Air Circuit Breaker – ACB). این تجهیز قدرتمند، نگهبان اصلی تأسیسات الکتریکی فشار ضعیف و قلب تپنده سیستم توزیع برق شماست. اما زمانی که این نگهبان دچار مشکل می‌شود، تشخیص سریع و دقیق عیب، تفاوت میان یک توقف چند دقیقه‌ای و یک بحران تمام‌عیار را رقم می‌زند.

در این راهنمای جامع، ما در ایستا تجهیز پیشرو، با تکیه بر سال‌ها تجربه عملی در تعمیر و نگهداری انواع کلیدهای هوایی، 10 مورد از رایج‌ترین مشکلاتی که برای این تجهیزات رخ می‌دهد را تشریح می‌کنیم. این مقاله صرفاً یک لیست تئوری نیست؛ بلکه یک دستورالعمل میدانی و گام‌به‌گام است که به شما کمک می‌کند تا مانند یک متخصص، مشکل را ریشه‌یابی و در بسیاری از موارد، خودتان آن را برطرف کنید. با ما همراه باشید تا با دنیای عیب‌ یابی کلید هوایی به صورت کاملاً تخصصی آشنا شوید.

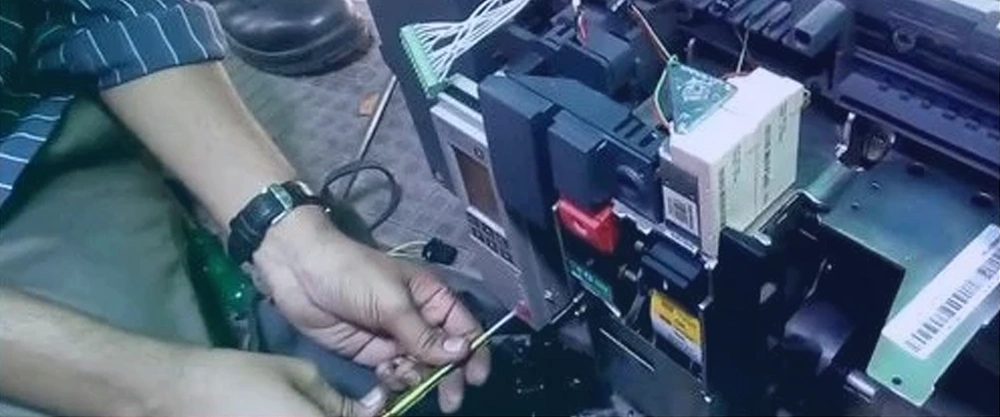

عیب یابی کلید هوایی

وقتی یک کلید هوایی دچار مشکل می‌شود، زمان اهمیت فوق‌ العاده‌ای پیدا می‌کند. شما به یک راهنمای سریع، دقیق و کاربردی نیاز دارید تا بدون اتلاف وقت، گزینه‌های احتمالی را بررسی کنید. این بخش به عنوان چک‌ لیست میدانی شما عمل می‌کند. ما ۱۰ مشکل اساسی را به همراه علائم هشداردهنده و دستورالعمل‌های مشخص برای تست و تشخیص آن‌ها آماده کرده‌ایم. با دنبال کردن این مسیر، می‌توانید به شکلی سازمان‌ یافته فرآیند عیب‌یابی را پیش ببرید و از اقدامات کورکورانه و بالقوه خطرناک پرهیز کنید.

کلید هوایی وصل نمی‌شود (Breaker Fails to Close)

این یکی از متداول‌ ترین مشکلات است. شما فرمان وصل را صادر می‌کنید (چه از طریق دکمه Close روی کلید، چه به صورت الکتریکی)، اما کلید در حالت قطع باقی می‌ماند.

علائم قابل مشاهده:

• پس از فشردن دکمه وصل، صدای کلیک ضعیف از بوبین وصل شنیده می‌شود اما مکانیزم عمل نمی‌کند.
• موتور شارژ فنر کار نمی‌کند یا پس از شارژ، کلید همچنان وصل نمی‌شود.
• چراغ خطای مکانیکی یا الکتریکی روی کلید روشن است.

دلایل ریشه‌ای و راه‌حل گام به گام

فنر شارژ نشده است (Spring Not Charged): وضعیت نشانگر شارژ فنر را بررسی کنید. اگر در حالت Discharged یا شارژ نشده قرار دارد، با استفاده از اهرم شارژ دستی، فنر را تا زمانی که نشانگر وضعیت Charged یا شارژ شده را نمایش دهد، شارژ کنید. سپس مجدداً اقدام به وصل کنید.

مشکل در مدار فرمان الکتریکی

ابتدا ولتاژ تغذیه مدار فرمان را بررسی کنید. سپس، مسیر سیگنال وصل را دنبال کنید. عواملی مانند فعال بودن رله آندر ولتاژ (Under Voltage Trip – UVT) به دلیل افت ولتاژ شبکه، یا سیگنال قطع از سوی رله شنت (Shunt Trip) می‌توانند مانع از وصل کلید شوند. کنتاکت‌های کمکی (Auxiliary Contacts) که در مسیر فرمان قرار دارند را نیز از نظر سلامت و اتصال صحیح بررسی نمایید.

بوبین وصل (Closing Coil) معیوب است

با استفاده از یک مولتی‌متر، مقاومت دو سر بوبین وصل را اندازه‌گیری کنید. اگر مقاومت بی‌نهایت (قطع) یا نزدیک به صفر (اتصال کوتاه) بود، بوبین سوخته و باید تعویض شود. همچنین ولتاژ رسیدن به دو سر بوبین هنگام صدور فرمان را چک کنید.

نکته تخصصی ایستا تجهیز: در کلیدهای هوایی اشنایدر سری MasterPact NT/NW، گاهی اوقات یک ایراد مکانیکی جزئی در اهرم‌ های داخلی مکانیزم، مانع از عملکرد صحیح پین بوبین وصل می‌شود. حتی اگر بوبین سالم باشد، اگر این ارتباط مکانیکی برقرار نشود، کلید وصل نخواهد شد. بازرسی چشمی این بخش اغلب راه‌گشاست.

کلید هوایی بی‌دلیل قطع می‌کند (Nuisance Tripping)

کلید بدون هیچ اضافه بار یا خطای مشخصی، به صورت ناخواسته قطع (Trip) می‌کند و باعث توقف عملیات می‌شود.

علائم قابل مشاهده:

• کلید در حین کار عادی و زیر باری کمتر از حد تنظیم شده، قطع می‌کند.
• هیچ آلارم یا خطای مشخصی روی رله حفاظتی (مانند میکرولاجیک) نمایش داده نمی‌شود.

تنظیمات حفاظتی بیش از حد حساس

تنظیمات رله حفاظتی (بخش‌های Long Time, Short Time, Instantaneous) را بازبینی کنید. ممکن است آستانه جریان یا زمان عملکرد به اشتباه بسیار پایین تنظیم شده باشد. آن‌ها را با مقادیر محاسبه شده در دیاگرام تک‌ خطی پروژه تطبیق دهید.

فعال شدن ناخواسته رله شنت یا آندر ولتاژ

مدار تغذیه این دو رله را به دقت بررسی کنید. نوسانات شدید ولتاژ در شبکه می‌تواند باعث عملکرد لحظه‌ای رله UVT شود. همچنین وجود سیگنال‌های ناخواسته یا نویز در مدار فرمان رله شنت (مثلاً از سوی یک PLC یا کلید اضطراری معیوب) می‌تواند عامل اصلی باشد. سیم‌کشی‌ها را از نظر عایق‌بندی و عدم القای نویز چک کنید.

گرمای بیش از حد در محیط

کلیدهای هوایی برای کار در دمای مشخصی طراحی شده‌اند. اگر دمای داخل تابلو برق به دلیل تهویه نامناسب بیش از حد بالا برود، عملکرد مشخصه حرارتی (Thermal Memory) رله حفاظتی ممکن است دچار خطا شده و زودتر از موعد فرمان قطع دهد. از عملکرد صحیح فن‌ها و سیستم تهویه تابلو اطمینان حاصل کنید.

نکته تخصصی ایستا تجهیز: هارمونیک‌های جریان در شبکه، به خصوص در صنایعی که از درایو فرکانس متغیر (VFD) به وفور استفاده می‌کنند، می‌توانند باعث اندازه‌گیری اشتباه مقدار RMS جریان توسط رله و در نتیجه، تریپ بی‌دلیل شوند. استفاده از رله‌های حفاظتی True RMS و بررسی کیفیت توان شبکه در این موارد ضروری است.

کلید هوایی زیر بار قطع نمی‌کند (Fails to Trip on Fault)

این خطرناک‌ترین حالت ممکن است. یک خطا (اتصال کوتاه یا اضافه بار) در سیستم رخ می‌دهد، اما کلید عمل نکرده و باعث آسیب شدید به تجهیزات و ایجاد خطر آتش‌سوزی می‌شود.

علائم قابل مشاهده:

• وقوع اتصال کوتاه و عملکرد فیوز یا کلید بالادست، در حالی که کلید هوایی اصلی عمل نکرده است.
• دود یا آسیب فیزیکی به کابل‌ها و تجهیزات پایین‌دست.

رله حفاظتی معیوب یا خاموش است

از روشن بودن و فعال بودن رله حفاظتی اطمینان حاصل کنید. تنظیمات آن را چک کنید؛ ممکن است به اشتباه روی مقادیر بسیار بالا یا حتی حالت OFF تنظیم شده باشد. باتری داخلی رله (در صورت وجود) را نیز بررسی کنید.

بوبین قطع (Shunt/Opening Coil) معیوب است

مشابه بوبین وصل، مقاومت دو سر بوبین قطع را اندازه‌گیری کنید. اگر معیوب بود باید تعویض شود. همچنین سیگنال ارسالی از رله به بوبین را در هنگام تست بررسی کنید.

مشکل مکانیکی در مکانیزم قطع

گرد و غبار، گریس خشک‌شده یا شکستگی قطعات مکانیکی می‌تواند مانع از حرکت آزادانه مکانیزم و عملکرد آن شود. کلید باید به صورت کامل باز و سرویس مکانیکی شود.

نکته تخصصی ایستا تجهیز: همیشه پس از انجام هرگونه تعمیرات، کلید را با استفاده از دستگاه تست تزریق جریان (Primary/Secondary Injection Test) تست کنید. این تنها راه اطمینان از عملکرد صحیح کل زنجیره حفاظت (CT، رله، مکانیزم و بوبین قطع) در شرایط شبیه‌سازی شده خطاست.

موتور شارژ فنر به طور مداوم کار می‌کند یا اصلاً کار نمی‌کند

موتور شارژ فنر، قلب مکانیزم ذخیره انرژی کلید است و خرابی آن، کلید را در حالت وصل اتوماتیک غیرقابل استفاده می‌کند. این مشکل معمولاً به دو شکل بروز می‌کند:

• صدای کار کردن دائمی موتور از داخل کلید شنیده می‌شود.
• فنر شارژ نمی‌شود و موتور نیز هیچ صدایی تولید نمی‌کند.

موتور کار نمی‌کند

ولتاژ تغذیه موتور را در ترمینال‌های ورودی آن بررسی کنید. اگر ولتاژ وجود دارد اما موتور کار نمی‌کند، موتور سوخته است. اگر ولتاژ وجود ندارد، فیوز یا سیم‌کشی مدار تغذیه موتور را چک کنید.

موتور دائم کار می‌کند

این مشکل معمولاً به دلیل خرابی سوئیچ حد (Limit Switch) مدار شارژ فنر است. این سوئیچ وظیفه دارد پس از شارژ کامل فنر، برق موتور را قطع کند. اگر این سوئیچ خراب یا از تنظیم خارج شده باشد، موتور به کار خود ادامه داده و در نهایت می‌سوزد. این قطعه باید فوراً بازرسی و تعویض شود.

کلید هوایی بیش از حد داغ می‌شود

علائم قابل مشاهده:

• بوی سوختگی یا پلاستیک داغ از اطراف کلید به مشام می‌رسد.
• تغییر رنگ یا دفرمه شدن عایق‌ها در محل اتصالات (شینه‌ها).
• دمای بسیار بالای بدنه کلید یا اتصالات که با دوربین حرارتی (ترموویژن) قابل مشاهده است.

اتصالات شل (Loose Connections)

این شایع‌ترین علت است. تمام اتصالات ورودی و خروجی کلید باید با ترکمتر مطابق با گشتاور توصیه‌شده توسط سازنده، آچارکشی شوند. اتصال ضعیف باعث ایجاد مقاومت الکتریکی و تولید حرارت شدید می‌شود.

کنتاکت‌ های اصلی فرسوده یا کثیف

آرک‌ های ناشی از قطع و وصل جریان به مرور زمان باعث فرسودگی و ایجاد یک لایه اکسید روی سطح کنتاکت‌های اصلی و کنتاکت‌های جرقه گیر (Arcing Contacts) می‌شود. این موضوع مقاومت عبور جریان را افزایش داده و باعث تولید گرما می‌شود. کلید باید دمونتاژ شده و کنتاکت‌ها تمیز یا در صورت نیاز، تعویض شوند.

نکته تخصصی ایستا تجهیز: بازرسی سالانه با دوربین حرارتی در حالت تمام بار، بهترین روش برای شناسایی نقاط داغ (Hotspots) قبل از تبدیل شدن به یک مشکل جدی است. این یک اقدام پیشگیرانه بسیار مؤثر است.

کلید در جای خود قرار نمی‌گیرد یا خارج نمی‌شود

• دلایل این مشکل شامل :خرابی مکانیزم کشویی، خم شدن پین‌های اتصال، یا عدم تطابق کلید با سلول تابلو.
• راه‌حل: مکانیزم کشویی را تمیز و روغن‌کاری کنید. از قرار گرفتن کلید در وضعیت قطع (Open) و فنر دشارژ قبل از هرگونه عملیات Racking اطمینان حاصل کنید.

خطای ارتباطی در رله‌های دیجیتال

• علت: مشکل در کابل شبکه (Modbus/Ethernet)، تنظیمات آدرس‌دهی نادرست، یا خرابی ماژول ارتباطی رله.
• راه‌حل: کابل و اتصالات را بررسی کنید. از صحت تنظیمات شبکه اطمینان حاصل کرده و در صورت لزوم ماژول را ریست یا تعویض نمایید.

دکمه‌های فشاری مکانیکی (Push Buttons) کار نمی‌کنند

• علت: شکستگی اهرم‌های پلاستیکی یا فنرهای پشت دکمه‌ها در اثر استفاده زیاد یا خشک شدن.
• راه‌حل: قاب جلویی کلید باید باز شده و مکانیزم دکمه‌ها بازرسی و در صورت نیاز تعویض شوند.

شمارنده تعداد عملکرد (Counter) کار نمی‌کند

• علت: مشکل مکانیکی در اتصال شمارنده به مکانیزم اصلی کلید.
• راه‌ حل: این قطعه معمولاً قابل تعمیر نیست و در صورت نیاز باید کل ماژول شمارنده تعویض شود. گرچه این مشکل عملکرد حفاظتی کلید را مختل نمی‌کند، اما اطلاعات مهمی برای برنامه‌ریزی PM از دست می‌رود.

آسیب فیزیکی به بدنه یا خاموش‌ کننده‌های جرقه

• علت: وقوع اتصال کوتاه شدید، حمل و نقل نادرست، یا انفجار داخلی.
• راه‌حل: هرگونه ترک یا شکستگی در بدنه یا صفحات داخلی Arc Chute می‌تواند خطرناک باشد. این قطعات نقش حیاتی در خاموش کردن آرک دارند و در صورت آسیب‌دیدگی باید فوراً تعویض شوند.

تریپ بی‌ دلیل در شبکه‌ های دارای VFD و هارمونیک

در شبکه‌هایی که از درایو فرکانس متغیر (VFD)، اینورترها و بارهای غیرخطی استفاده می‌شود، وجود هارمونیک‌ های جریان می‌تواند باعث تریپ ناخواسته (Nuisance Tripping) کلید هوایی شود؛ حتی زمانی که جریان واقعی از حد تنظیم‌شده تجاوز نکرده است.

دلایل اصلی

• اندازه‌گیری نادرست جریان RMS توسط رله‌های حفاظتی غیر True RMS
• افزایش مؤلفه‌های هارمونیکی (THDi بالا) و گرم‌شدن CT یا مسیر قدرت
• اثر Thermal Memory و تریپ زودهنگام بخش Long Time
• نویز الکتریکی القاشده به مدار فرمان و رله‌ها

چگونه از بروز این مشکلات جلوگیری کنیم؟

بهترین راه برای جلوگیری از مشکلات فوق، اجرای یک برنامه منظم سرویس و نگهداری است. یک چک‌ لیست ساده می‌تواند به شما کمک کند:

بازرسی ماهانه

• نظافت گرد و غبار از روی کلید و داخل سلول.
• بررسی چشمی برای هرگونه نشانه گرمای بیش از حد یا تغییر رنگ.
• انجام چند بار عمل قطع و وصل و شارژ فنر برای اطمینان از عملکرد روان مکانیزم.

بازرسی سالانه

• آچارکشی تمام اتصالات قدرت و فرمان.
• تست عملکرد رله‌ های UVT و Shunt Trip.
• بازرسی چشمی کنتاکت‌های اصلی (در صورت امکان).
• انجام تست‌های الکتریکی مانند اندازه‌گیری مقاومت کنتاکت و مقاومت عایقی.

چه زمانی باید با متخصص تماس بگیرید؟

این راهنما به شما قدرت می‌دهد تا بسیاری از مشکلات رایج کلیدهای هوایی را شناسایی و برطرف کنید. با این حال، به خاطر داشته باشید که ایمنی همیشه در اولویت است. عیب‌یابی و تعمیرات پیچیده، به خصوص مواردی که نیاز به دمونتاژ کامل مکانیزم یا تست‌های تخصصی با تزریق جریان دارند، باید منحصراً توسط پرسنل آموزش‌دیده و با تجربه انجام شود.

یک اشتباه کوچک در هنگام تعمیر این تجهیزات می‌تواند منجر به خسارات جبران‌ناپذیر مالی و جانی شود. اگر با مشکلی روبرو شدید که راه‌حل آن فراتر از موارد ذکر شده است، یا اگر برای انجام هر یک از این مراحل به ابزار تخصصی و دانش فنی عمیق‌تری نیاز دارید، ریسک نکنید و با کارشناسان و متخصصان برق صنعتی ایستاتجهیز تماس بگیرید و از مشاوره فنی رایگان ما بهره مند شوید.
