سنسور القایی چیست؟ انواع سنسور القایی

سنسور القایی (Inductive Sensor) یا سنسور مجاورتی القایی، نوعی حسگر الکترونیکی است که برای تشخیص حضور یا موقعیت اجسام فلزی بدون تماس مستقیم مورد استفاده قرار می‌گیرد. این سنسور با ایجاد یک میدان الکترومغناطیسی در جلوی سطح فعال خود، قادر است نزدیک شدن یک قطعه فلزی را تشخیص داده و خروجی الکتریکی مناسب ایجاد کند.

برخلاف کلیدهای مکانیکی که نیاز به تماس فیزیکی دارند و به مرور زمان دچار سایش می‌شوند، سنسور القایی کاملاً بدون تماس عمل می‌کند. این ویژگی باعث افزایش طول عمر، کاهش نیاز به تعمیرات و عملکرد پایدار در محیط‌های صنعتی آلوده به گردوغبار، روغن و رطوبت می‌شود.

نکته مهم این است که سنسور القایی فقط به فلزات واکنش نشان می‌دهد و برخلاف سنسور نوری یا خازنی، اجسام غیرفلزی مانند پلاستیک، چوب یا شیشه را تشخیص نمی‌دهد. همین محدودیت، در بسیاری از کاربردهای صنعتی به یک مزیت تبدیل می‌شود، زیرا خطای تشخیص به حداقل می‌رسد.

سنسور القایی چگونه کار می‌کند؟

برای درک درست نحوه عملکرد سنسور القایی، لازم است مکانیسم فیزیکی آن بررسی شود. در قلب این سنسور، یک کویل و یک مدار اسیلاتور قرار دارد که با هم یک میدان الکترومغناطیسی فرکانس بالا ایجاد می‌کنند.

در حالت عادی، زمانی که هیچ جسم فلزی در محدوده تشخیص سنسور قرار ندارد، مدار اسیلاتور به‌صورت پایدار نوسان می‌کند. اما زمانی که یک جسم فلزی به سطح فعال سنسور نزدیک می‌شود، در آن جسم جریان‌های گردابی (Eddy Currents) القا می‌گردد. این جریان‌های گردابی میدان مغناطیسی مخالفی ایجاد می‌کنند که باعث تضعیف نوسان مدار داخلی سنسور می‌شود.

این کاهش دامنه نوسان توسط مدار الکترونیکی سنسور تشخیص داده شده و در نتیجه، وضعیت خروجی تغییر می‌کند. این خروجی می‌تواند به‌صورت روشن/خاموش (دیجیتال) یا در برخی مدل‌ها به‌صورت آنالوگ باشد.

به‌صورت خلاصه، چرخه عملکرد سنسور القایی شامل مراحل زیر است:

• تولید میدان الکترومغناطیسی توسط کویل
• نزدیک شدن جسم فلزی و ایجاد جریان‌های گردابی
• افت دامنه نوسان مدار اسیلاتور
• تشخیص تغییر توسط مدار خروجی و ایجاد سیگنال کنترلی

این مکانیزم ساده اما بسیار دقیق، پایه عملکرد تمام سنسورهای القایی صنعتی مدرن را تشکیل می‌دهد.

انواع سنسور القایی

سنسورهای القایی از نظر طراحی، نوع نصب و سیگنال خروجی دارای تنوع زیادی هستند. شناخت این دسته‌بندی‌ها کمک می‌کند تا انتخاب سنسور متناسب با کاربرد ساده‌تر و دقیق‌تر انجام شود.

انواع سنسور القایی از نظر نوع نصب

از نظر نحوه نصب، سنسورهای القایی به دو نوع اصلی تقسیم می‌شوند:

• سنسور القایی شیلددار (Flush)

در این نوع، میدان الکترومغناطیسی سنسور به‌ طور کامل به سمت جلو متمرکز شده است. این ویژگی اجازه می‌دهد سنسور به‌صورت هم‌سطح با فلز اطراف خود نصب شود. فاصله تشخیص این مدل کمتر است، اما برای فضاهای محدود و نصب‌های توکار ایده‌آل محسوب می‌شود.

• سنسور القایی بدون شیلد (Non-Flush)

در این نوع، میدان مغناطیسی علاوه بر جلو، از اطراف سنسور نیز منتشر می‌شود. در نتیجه فاصله تشخیص افزایش می‌یابد، اما برای نصب نیاز به رعایت فاصله از سطوح فلزی اطراف وجود دارد. این مدل برای کاربردهایی که برد تشخیص اهمیت بیشتری دارد مناسب است.

مقاله مرتبط جهت مطالعه بیشتر: مقایسه سنسور القایی با سنسور خازنی و نوری

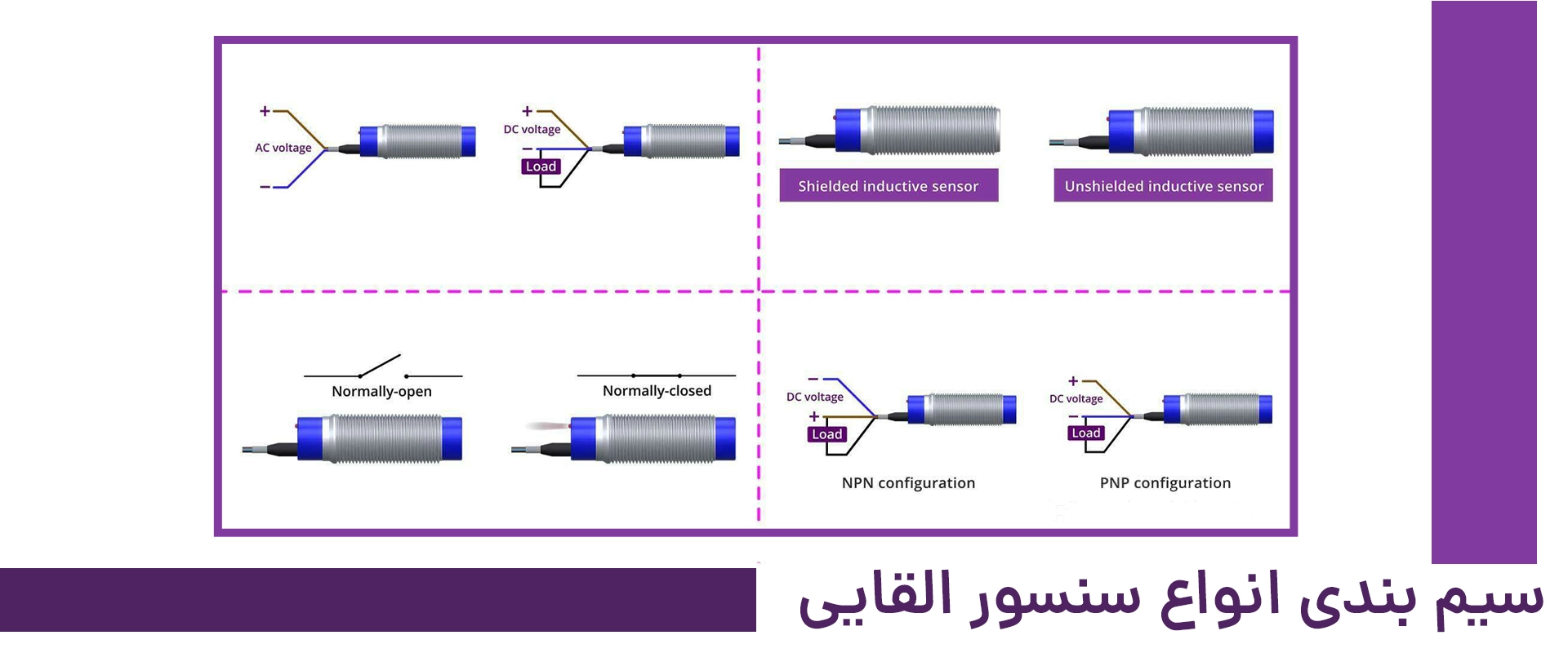

انواع سنسور القایی از نظر نوع خروجی

از نظر الکتریکی، خروجی سنسور القایی نقش مهمی در سازگاری آن با سیستم کنترل دارد. رایج‌ترین انواع خروجی عبارت‌اند از:

• سنسور القایی PNP: خروجی مثبت ارائه می‌دهد و در سیستم‌های کنترلی مدرن و PLC های اروپایی بسیار رایج است.
• سنسور القایی NPN: خروجی منفی ارائه می‌دهد و بیشتر در تجهیزات قدیمی‌تر یا برخی سیستم‌های آسیایی استفاده می‌شود.
• NO (Normally Open) و NC (Normally Closed) : تعیین وضعیت پیش‌فرض خروجی سنسور
• خروجی آنالوگ : برای اندازه‌گیری فاصله نسبی یا موقعیت پیوسته جسم فلزی استفاده می‌شود.

انواع سنسور القایی از نظر شکل ظاهری

از نظر طراحی فیزیکی، سنسورهای القایی در اشکال مختلفی تولید می‌شوند تا با شرایط نصب گوناگون سازگار باشند:

• سنسورهای استوانه‌ای رزوه‌دار در سایزهای M8، M12، M18 و M30
• سنسورهای مکعبی یا بلوکی
• سنسورهای مینیاتوری برای فضاهای بسیار محدود

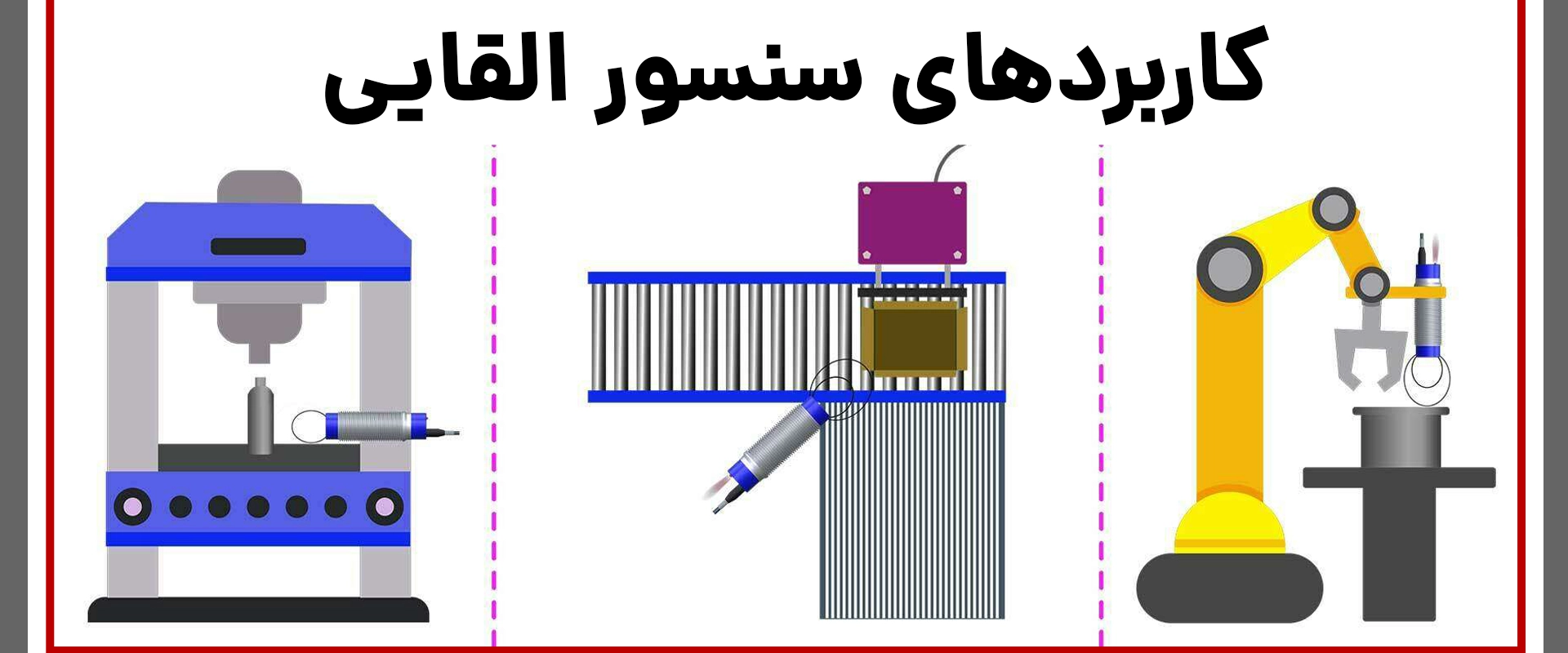

کاربردهای سنسور القایی در صنایع مختلف

سنسور القایی به دلیل دقت بالا، سرعت پاسخ مناسب و مقاومت محیطی، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد. یکی از مهم‌ترین کاربردها، تشخیص موقعیت قطعات فلزی در خطوط تولید اتوماتیک است، جایی که هر میلی‌ثانیه اهمیت دارد.

در صنایع خودروسازی، از سنسور القایی برای تشخیص موقعیت شاسی، کنترل حرکت بازوهای رباتیک و تأیید حضور قطعات فلزی استفاده می‌شود. در ماشین‌ابزارها و دستگاه‌های CNC، این سنسورها نقش مهمی در تعیین موقعیت محور و جلوگیری از برخورد دارند.

در خطوط بسته‌بندی و نوار نقاله‌ها، سنسور القایی برای شمارش قطعات فلزی، تشخیص عبور محصول و همگام‌سازی فرآیندها به‌کار می‌رود. حتی در سیستم‌های ترافیکی و پارکینگ‌ها، تشخیص حضور خودرو اغلب توسط سنسورهای القایی انجام می‌شود.

مزایا و معایب سنسور القایی

سنسور القایی دارای ویژگی‌هایی است که آن را به انتخاب اول بسیاری از مهندسان تبدیل کرده است. مهم‌ترین مزیت این سنسور، عملکرد بدون تماس و در نتیجه استهلاک بسیار پایین است. مقاومت بالا در برابر آلودگی‌های محیطی مانند گردوغبار، روغن و رطوبت نیز یکی از عوامل محبوبیت آن در محیط‌های صنعتی سخت محسوب می‌شود.

از سوی دیگر، محدودیت‌هایی نیز وجود دارد. سنسور القایی فقط اجسام فلزی را تشخیص می‌دهد و فاصله تشخیص آن نسبت به سنسورهای نوری کمتر است. همچنین نوع فلز هدف بر فاصله تشخیص تأثیر مستقیم دارد؛ به‌طور مثال فولاد بیشترین و آلومینیوم کمترین برد تشخیص را ایجاد می‌کند.

در مقایسه با سنسور نوری، سنسور القایی در محیط‌های آلوده قابل‌اعتمادتر است. در مقایسه با سنسور خازنی، دقت انتخابی بیشتری برای فلزات ارائه می‌دهد و کمتر تحت تأثیر رطوبت یا تغییرات محیطی قرار می‌گیرد.

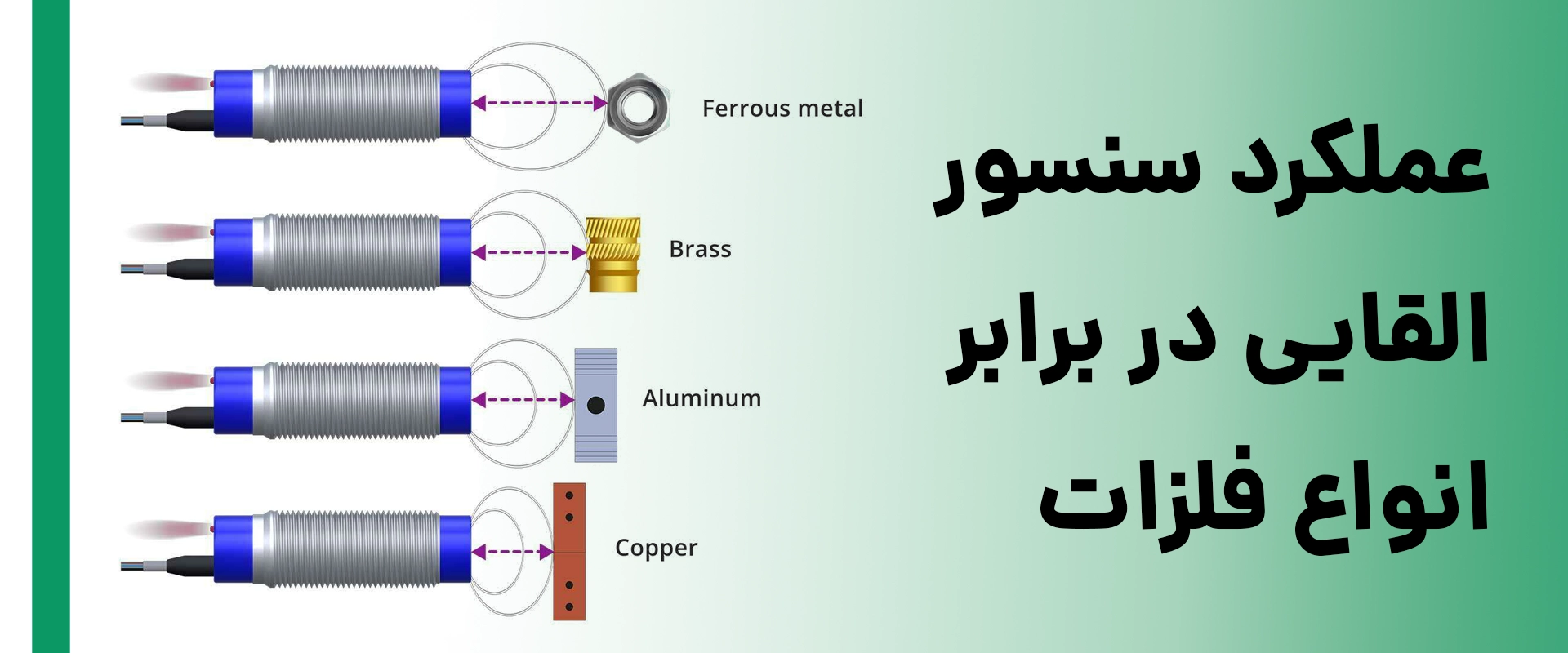

تأثیر جنس فلز بر عملکرد سنسور القایی

برخلاف تصور عمومی، سنسور القایی همه فلزات را با قدرت یکسان تشخیص نمی‌دهد. عملکرد این سنسورها به شدت به خواص مغناطیسی و هدایت الکتریکی فلز هدف وابسته است. به همین دلیل، نوع فلز تأثیر مستقیمی بر فاصله تشخیص و پایداری عملکرد سنسور دارد.

فولاد و آهن به دلیل ویژگی‌های مغناطیسی مناسب، بیشترین برد تشخیص را فراهم می‌کنند و به‌عنوان مرجع استاندارد در دیتاشیت‌ها استفاده می‌شوند. در مقابل، فلزات غیرآهنی مانند آلومینیوم، مس و برنج، جریان‌های گردابی ضعیف‌تری ایجاد می‌کنند و باعث کاهش فاصله سوئیچینگ می‌شوند. در برخی موارد، فاصله تشخیص آلومینیوم به حدود ۳۰ تا ۴۰ درصد مقدار نامی سنسور می‌رسد.

در فرآیند انتخاب سنسور القایی، بی‌توجهی به جنس قطعه فلزی می‌تواند باعث انتخاب نادرست مدل و کاهش دقت سیستم شود. به همین دلیل توصیه می‌شود قبل از خرید، مشخصات فلز هدف به‌صورت دقیق بررسی شده و سنسوری انتخاب شود که در شرایط واقعی، عملکرد پایدار و قابل اطمینان ارائه دهد.

نکات مهم در انتخاب و نصب سنسور القایی

انتخاب صحیح سنسور القایی نیازمند توجه به چند عامل کلیدی است. نخستین عامل، فاصله سوئیچینگ مورد نیاز است که باید با در نظر گرفتن جنس قطعه فلزی و شرایط نصب تعیین شود. سپس نوع خروجی PNP یا NPN باید متناسب با ورودی PLC یا کنترلر انتخاب گردد.

شرایط محیطی نیز نقش مهمی دارند. دمای کاری، میزان رطوبت، لرزش و درجه حفاظت (IP) باید با مشخصات سنسور تطابق داشته باشد. در نهایت، رعایت اصول نصب، به‌ویژه در سنسورهای بدون شیلد، تأثیر مستقیمی بر عملکرد دقیق و پایدار سنسور خواهد داشت.

مقاله مرتبط جهت مطالعه بیشتر: نحوه اتصال سنسور القایی به PLC

فاصله سوئیچینگ سنسور القایی (Switching Distance)

یکی از مهم‌ترین پارامترهایی که هنگام بررسی دیتاشیت سنسور القایی با آن مواجه می‌شویم، فاصله سوئیچینگ یا Switching Distance است. فاصله سوئیچینگ به حداکثر فاصله‌ای گفته می‌شود که در آن سنسور قادر است حضور یک جسم فلزی استاندارد را تشخیص دهد. این فاصله معمولاً بر اساس یک هدف مرجع از جنس فولاد نرم و با ابعاد مشخص اندازه‌گیری می‌شود.

در عمل، فاصله تشخیص واقعی ممکن است با مقدار درج‌شده در دیتاشیت تفاوت داشته باشد. عواملی مانند جنس فلز هدف، قطر سطح فعال سنسور، نوع شیلد (Flush یا Non‑Flush) و حتی شرایط محیطی بر عملکرد واقعی تأثیر می‌گذارند. به‌عنوان مثال، سنسور القایی هنگام تشخیص آلومینیوم یا برنج، فاصله تشخیص کمتری نسبت به فولاد خواهد داشت. به همین دلیل، مهندسان حرفه‌ای معمولاً از ضریب تصحیح (Correction Factor) برای محاسبه فاصله واقعی استفاده می‌کنند.

در کاربردهای صنعتی، انتخاب اشتباه فاصله سوئیچینگ می‌تواند باعث تشخیص ناپایدار، خطاهای متناوب یا توقف ناخواسته خط تولید شود. بنابراین بررسی دقیق این پارامتر و تطبیق آن با شرایط واقعی نصب، نقش کلیدی در عملکرد مطمئن سنسور القایی دارد.

سخن نهایی

سنسور القایی یکی از پایه‌ ای‌ترین و در عین حال قابل‌اعتمادترین ابزارهای اتوماسیون صنعتی است. درک صحیح نحوه عملکرد، شناخت انواع مختلف و آگاهی از محدودیت‌ها و مزایا، شرط اصلی انتخابی هوشمندانه و بدون خطا است. استفاده صحیح از سنسور القایی نه‌تنها دقت فرآیند را افزایش می‌دهد، بلکه از توقف‌های ناخواسته و هزینه‌های تعمیرات جلوگیری می‌کند.
