مانیتورینگ حفاظت مدار الکترونیکی سری MICO برند Murrelektronik

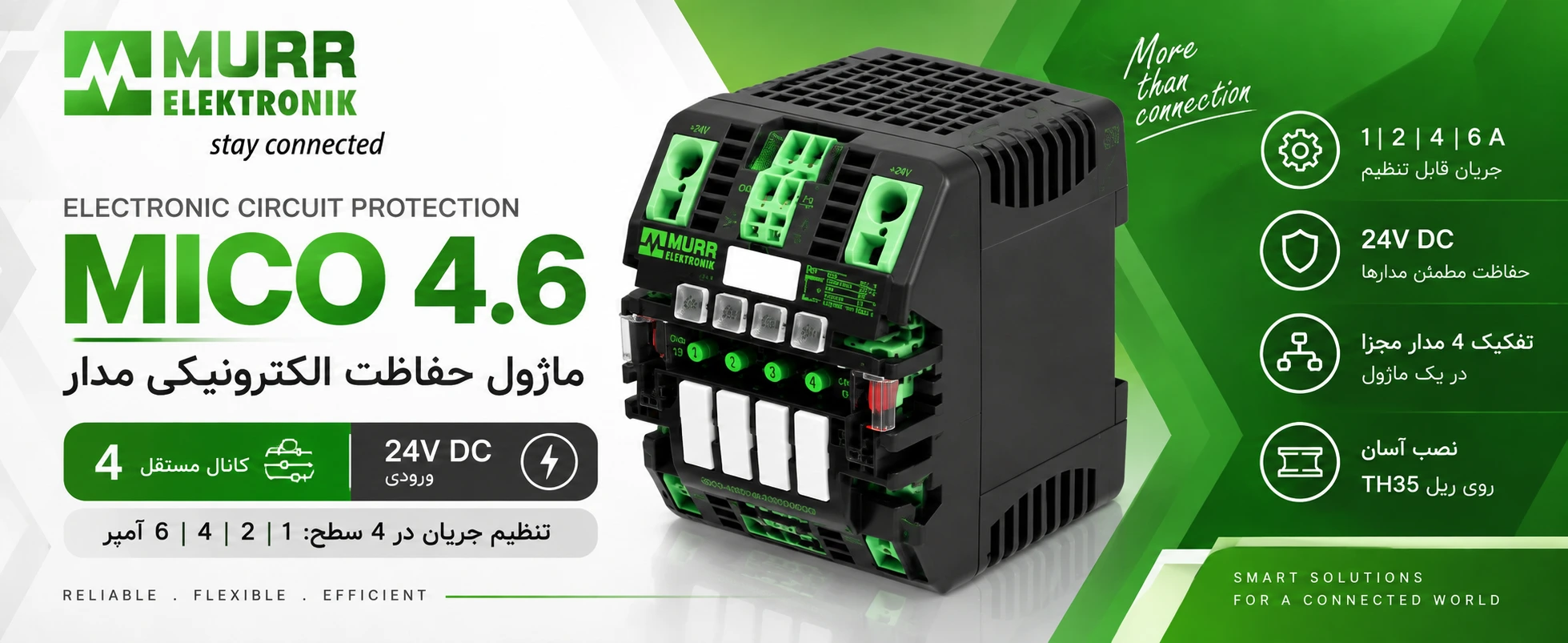

ماژول حفاظت الکترونیکی مدار Murrelektronik MICO 4.6 با کد فنی 9000-41034-0100600 یک ماژول چهارکاناله برای حفاظت و توزیع مدارهای 24V DC در تابلوهای کنترل و سیستم‌های اتوماسیون صنعتی است. این ماژول امکان تنظیم جریان هر کانال در مقادیر 1، 2، 4 و 6 آمپر را فراهم می‌کند و برای تفکیک و حفاظت چند مدار DC از یک منبع تغذیه مشترک مورد استفاده قرار می‌گیرد.

در سیستم‌های اتوماسیون، استفاده از یک منبع تغذیه 24 ولت برای چندین سنسور، عملگر و مدار کنترلی بسیار رایج است. در چنین شرایطی، وقوع اضافه‌بار یا اتصال کوتاه در یک شاخه می‌تواند عملکرد سایر مدارها را نیز تحت تأثیر قرار دهد. MICO 4.6 با حفاظت مجزای کانال‌ها، امکان مدیریت بهتر مدارهای خروجی و محدود کردن خطا به مدار معیوب را فراهم می‌کند.

این محصول برای نصب داخل تابلو برق و روی ریل TH35 مطابق EN 60715 طراحی شده و ابعاد آن 90 × 70 × 80 میلی‌متر است.

مشخصات فنی MICO 4.6 مورلکترونیک

مهم‌ترین مشخصات فنی  فیوز الکترونیکی میکو عبارت‌اند از:

• برند: Murrelektronik
• سری: MICO
• مدل: MICO 4.6
• کد محصول: 9000-41034-0100600
• تعداد کانال: 4 کانال
• ولتاژ ورودی: 24V DC
• حداقل ولتاژ ورودی: 18V DC
• حداکثر ولتاژ ورودی: 30V DC
• جریان قابل تنظیم هر کانال: 1، 2، 4 و 6 آمپر
• حداکثر جریان مجموع ورودی: 40 آمپر
• حداکثر ظرفیت قابل سوئیچ در هر کانال: 20mF
• حداکثر ولتاژ سوئیچینگ AC: 30V
• حداکثر ولتاژ سوئیچینگ DC: 30V
• حداکثر جریان سوئیچینگ: 100mA
• حداکثر سطح مقطع اتصال ورودی: 16mm²
• حداکثر سطح مقطع اتصال خروجی: 4mm²
• حداکثر سطح مقطع ورودی/خروجی‌های کنترلی: 2.5mm²
• ارتفاع: 90mm
• عرض: 70mm
• عمق: 80mm
• نوع نصب: Snap-on
• ریل نصب: TH35 / EN 60715
• دمای کاری: 0 تا 55°C
• دمای نگهداری و حمل: 40- تا 80+°C
• وزن: 0.191kg
• کشور سازنده/مبدأ درج‌شده در دیتاشیت: جمهوری چک (CZ)
• GTIN/EAN: 4048879000055

مشخصات الکتریکی و مکانیکی فوق از Product-PDF رسمی همین کد استخراج شده‌اند.

MICO 4.6 چه کاربردی دارد؟

MICO 4.6 برای زمانی مناسب است که چند مصرف‌کننده 24V DC از یک سیستم تغذیه مشترک استفاده می‌کنند و لازم است مدارهای خروجی به‌صورت جداگانه حفاظت و مدیریت شوند.

از جمله کاربردهای رایج این نوع ماژول می‌توان به موارد زیر اشاره کرد:

• حفاظت مدارهای 24V DC در تابلوهای برق صنعتی
• مدارهای تغذیه سنسورها و تجهیزات کنترلی
• مدارهای عملگرهای DC
• تابلوهای کنترل ماشین‌آلات صنعتی
• سیستم‌های اتوماسیون و کنترل
• مدارهای فرمان 24V DC
• تفکیک چند شاخه خروجی از یک منبع تغذیه DC
• حفاظت مدارهایی که جریان نامی متفاوتی دارند

در خانواده MICO، این تجهیزات به‌عنوان سیستم‌ های حفاظت الکترونیکی مدارهای 24V DC معرفی شده‌اند و برای کاربردهایی که چند سنسور و عملگر با نیازهای مشابه از یک منبع تغذیه استفاده می‌کنند، طراحی شده‌اند.

مزیت استفاده از حفاظت الکترونیکی MICO در تابلو برق

در یک تابلو کنترل، استفاده از حفاظت مشترک برای چندین مصرف‌کننده می‌تواند عیب‌یابی را دشوارتر کند. اگر یکی از شاخه‌ها دچار اضافه‌بار یا اتصال کوتاه شود، باید مشخص شود خطا در کدام قسمت ایجاد شده است.

ساختار چندکاناله MICO این امکان را ایجاد می‌کند که مدارهای خروجی به‌صورت تفکیک‌شده تحت حفاظت قرار گیرند. در نتیجه، طراحی سیستم توزیع 24V DC منظم‌تر شده و امکان انتخاب جریان حفاظتی متناسب با هر شاخه فراهم می‌شود.

از طرف دیگر، Murrelektronik برای خانواده MICO روی رفتار قطع بهینه تأکید دارد؛ یعنی مدار معیوب باید در زمان مناسب از مدار خارج شود، بدون اینکه حفاظت بی‌دلیل و زودهنگام باعث قطع مدارهای سالم شود.

تنظیم جریان کانال‌های MICO 4.6 چگونه است؟

یکی از ویژگی‌های مهم این مدل، امکان انتخاب جریان حفاظتی هر کانال در چهار سطح است:

1A ← 2A ← 4A ← 6A

بنابراین هنگام انتخاب MICO 4.6 باید جریان کاری واقعی مصرف‌کننده، جریان راه‌اندازی و شرایط مدار موردنظر بررسی شود و سپس مناسب‌ترین سطح جریان انتخاب شود.

برای مثال، اگر یک شاخه دارای مصرف‌کننده‌ای با جریان کاری پایین باشد، انتخاب جریان 6 آمپر صرفاً به دلیل در دسترس بودن این مقدار، الزاماً انتخاب مناسبی نیست. جریان حفاظتی باید متناسب با مصرف‌کننده و سیم‌کشی همان مدار انتخاب شود.

نکته فنی: مقدار جریان قابل تنظیم این محصول شامل 1، 2، 4 و 6 آمپر است و نباید آن را با یک ماژول MICO دارای رنج یا تنظیم جریان متفاوت اشتباه گرفت.

ورودی و خروجی MICO 4.6

این مدل برای سیستم‌های 24V DC طراحی شده است. محدوده ولتاژ ورودی آن از 18 تا 30 ولت DC است و ولتاژ نامی ورودی 24V DC اعلام شده است. حداکثر جریان مجموع ورودی نیز 40 آمپر است.

از نظر اتصالات نیز حداکثر سطح مقطع هادی ورودی 16mm²، خروجی 4mm² و ورودی/خروجی‌های کنترلی 2.5mm² اعلام شده است.

نصب MICO 4.6 در تابلو برق

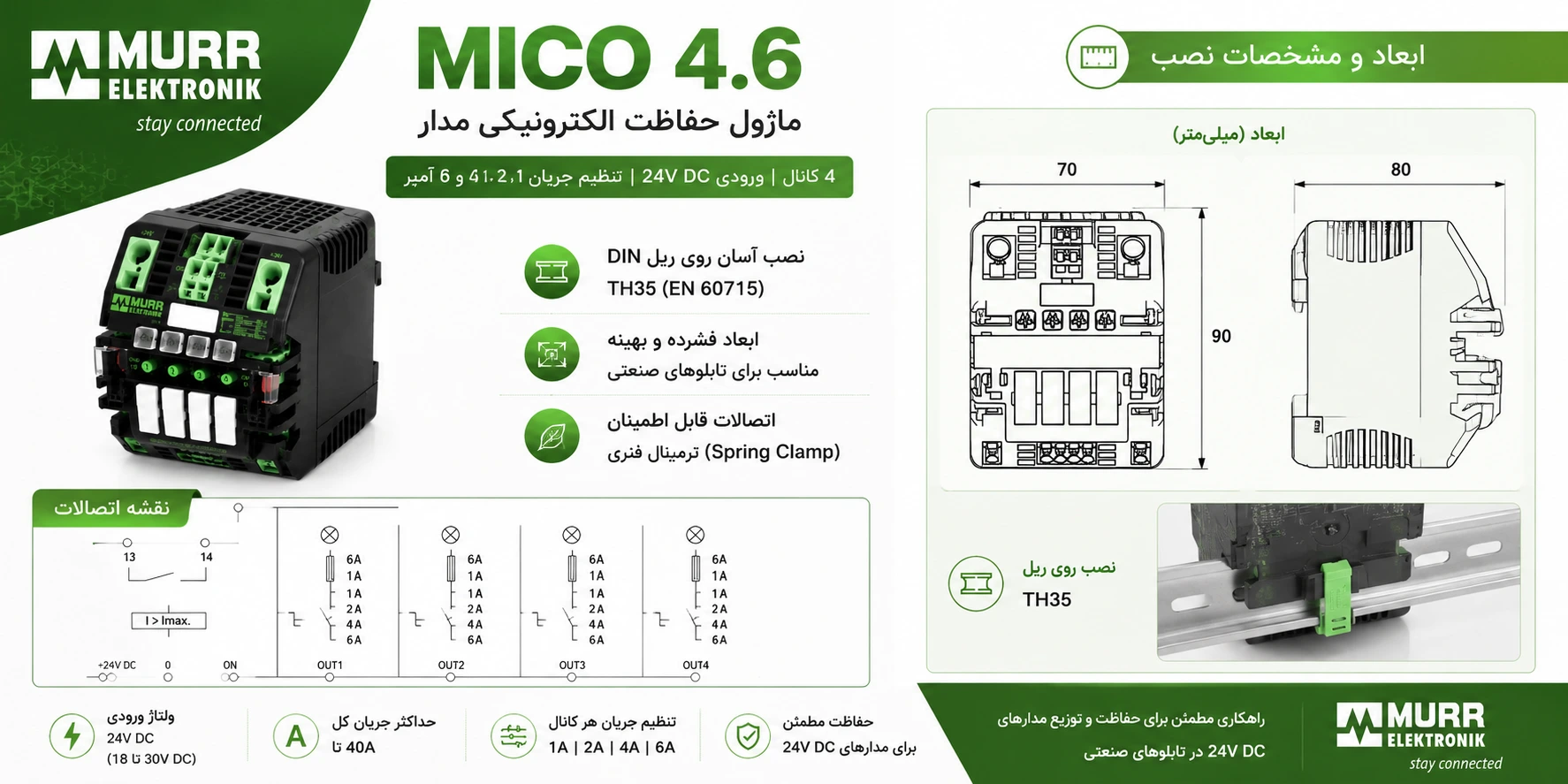

MICO 4.6 برای نصب داخل تابلو کنترل طراحی شده و روی ریل TH35 مطابق استاندارد EN 60715 نصب می‌شود. ابعاد فیزیکی محصول برابر با 90 میلی‌متر ارتفاع، 70 میلی‌متر عرض و 80 میلی‌متر عمق است.

در طراحی تابلو باید فضای کافی برای سیم‌کشی ورودی، خروجی و اتصالات کنترلی در نظر گرفته شود. همچنین انتخاب سطح مقطع سیم و نحوه حفاظت بالادست باید متناسب با جریان و ساختار واقعی مدار انجام شود.

نکات مهم در انتخاب MICO 4.6

قبل از خرید Murrelektronik MICO 4.6 بهتر است موارد زیر بررسی شوند:

1. ولتاژ سیستم

این مدل برای ورودی 24V DC طراحی شده و محدوده ورودی مشخص‌شده آن 18 تا 30V DC است.

2. تعداد مدارهای موردنیاز

MICO 4.6 دارای 4 کانال است. بنابراین اگر چهار شاخه مجزا از منبع 24V DC دارید، این مدل می‌تواند گزینه مناسبی برای ساختار موردنظر باشد.

3. جریان هر شاخه

جریان قابل تنظیم هر کانال باید با نیاز واقعی مدار تطبیق داده شود. این مدل امکان انتخاب 1، 2، 4 یا 6 آمپر را دارد.

4. ظرفیت جریان کلی

در محاسبات سیستم، علاوه بر جریان هر کانال، باید حداکثر جریان مجموع ورودی یعنی 40 آمپر نیز در نظر گرفته شود.

5. ابعاد و فضای تابلو

ابعاد 70 × 80 × 90 میلی‌متر باید در جانمایی تجهیزات روی ریل DIN در نظر گرفته شود.

MICO 4.6 برای چه پروژه‌هایی انتخاب مناسبی است؟

اگر پروژه شما دارای یک سیستم 24V DC و چندین مدار خروجی مجزا است و می‌خواهید به‌جای استفاده از حفاظت‌های مجزا و پراکنده، توزیع و حفاظت مدارها را در یک ماژول چهارکاناله انجام دهید، MICO 4.6 می‌تواند گزینه قابل بررسی باشد.

این محصول به‌خصوص در تابلوهای کنترل و اتوماسیون که فضای تابلو، نظم سیم‌کشی و تفکیک مدارهای DC اهمیت دارد، کاربرد دارد.

البته انتخاب نهایی باید بر اساس جریان واقعی بار، مشخصات منبع تغذیه، نوع مصرف‌کننده، جریان راه‌اندازی و الزامات طراحی تابلو انجام شود.

تفاوت MICO 4.6 با یک فیوز معمولی چیست؟

MICO یک راهکار حفاظت الکترونیکی مدار DC است و صرفاً نباید آن را به‌عنوان جایگزین ساده یک فیوز معمولی در نظر گرفت.

در سیستم‌های MICO، هدف اصلی مدیریت و حفاظت مدارهای DC در ساختار توزیع 24V است. Murrelektronik خانواده MICO را به‌عنوان سیستم حفاظت الکترونیکی مدارهای 24V DC معرفی می‌کند که رفتار قطع آن برای جلوگیری از قطع غیرضروری و در عین حال محافظت از مدار معیوب بهینه شده است.

بنابراین هنگام مقایسه این محصول با MCB، فیوز یا سایر تجهیزات حفاظتی، باید نوع مدار، ولتاژ DC، جریان بار، مشخصات منبع تغذیه و رفتار حفاظتی موردنیاز را همزمان در نظر گرفت.

ترمینال و اتصالات MICO 4.6

در اطلاعات فنی محصول، اتصالات مختلفی برای تغذیه، خروجی و سیگنال‌های کنترلی تعریف شده است. از جمله:

• ورودی 24V DC
• ورودی 0V
• خروجی‌های Out 1 و Out 2
• اتصالات کنترلی On
• Bridging Contact
• ترمینال‌های Spring Clamp

در دیتاشیت، ترمینال‌های خروجی با اتصال Spring clamp terminals FK مشخص شده‌اند.

شرایط محیطی و دمای کاری

MICO 4.6 در محدوده دمای کاری 0 تا 55 درجه سانتی‌گراد مشخص شده است. محدوده دمایی مجاز برای نگهداری و حمل نیز 40- تا 80+ درجه سانتی‌گراد اعلام شده است.

بنابراین در طراحی تابلوهایی که دمای داخلی آن‌ها بالا می‌رود، لازم است شرایط واقعی دمای داخل تابلو در کنار مشخصات سایر تجهیزات بررسی شود.

خرید MICO 4.6 مورلکترونیک

اگر به دنبال ماژول حفاظت الکترونیکی 24V DC چهار کاناله مورلکترونیک هستید، مدل MICO 4.6 با کد 9000-41034-0100600 یکی از مدل‌های این خانواده با تنظیم جریان 1، 2، 4 و 6 آمپر است.

هنگام ثبت سفارش، حتماً کد کامل 9000-41034-0100600، تعداد کانال، ولتاژ 24V DC و رنج جریان موردنیاز را با نیاز پروژه تطبیق دهید تا مدل صحیح انتخاب شود. مشخصات تجاری رسمی این محصول شامل GTIN 4048879000055 و وزن 0.191 کیلوگرم است.
برای استعلام قیمت، موجودی و دریافت مشاوره فنی درباره انتخاب تجهیزات حفاظت و توزیع 24V DC، مشخصات بار و مدار موردنظر را در اختیار واحد فروش قرار دهید.
