رله SSR سه فاز 35 آمپر سلدوک مدل SGT9834300

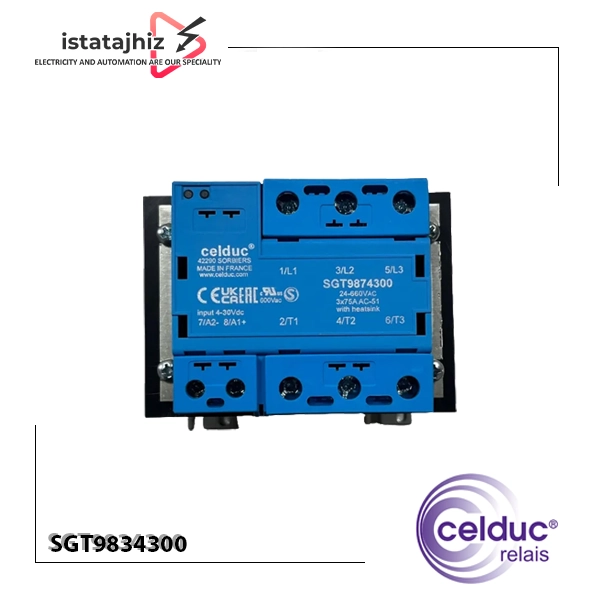

رله SSR سه فاز 35 آمپر سلدوک (Celduc) مدل SGT9834300 یک رله حالت جامد صنعتی از سری SGT 2G است که برای کنترل و قطع و وصل بارهای سه‌ فاز AC طراحی شده است. این مدل از نوع Zero Cross بوده و دارای سه مسیر قدرت با ریتینگ تریستور 3×35 آمپر است. محدوده ولتاژ قابل سوئیچ آن 24 تا 660VAC و محدوده ولتاژ فرمان 4 تا 30VDC است. طبق مشخصات رسمی سلدوک (Celduc)، حداکثر جریان قابل سوئیچ در هر فاز برای بار AC-1 در دمای 40°C برابر 35A است.

این مدل برای کاربرانی که به دنبال یک SSR سه‌ فاز برای کنترل المنت‌ ها و بارهای مقاومتی سه‌ فاز هستند، گزینه‌ ای تخصصی محسوب می‌ شود. نکته مهم این است که SGT9834300 سلدوک (Celduc) دارای هیت‌ سینک داخلی نیست و برای رسیدن به عملکرد جریان نامی، باید سیستم دفع حرارت متناسب با شرایط کاری برای آن در نظر گرفته شود.

کاربرد اصلی SGT9834300؛ کنترل المنت‌ های سه‌فاز

یکی از کاربردهای اصلی رله SSR سه‌فاز 35 آمپر Celduc SGT9834300 کنترل المنت‌ های گرمایشی است. سازنده نیز کاربرد رسمی این مدل را AC-1 / Heating Elements اعلام کرده است.

این کاربرد می‌تواند شامل مواردی مانند:

• هیترهای صنعتی
• المنت کوره
• تجهیزات گرمایشی سه‌ فاز
• دستگاه‌ های حرارتی
• سیستم‌ های کنترل دما
• هیترهای ماشین‌ آلات صنعتی

باشد.

در چنین سیستم‌ هایی، SSR به دلیل نداشتن کنتاکت مکانیکی برای قطع و وصل‌ های پرتعداد مزیت مهمی نسبت به کنتاکتورهای مکانیکی دارد.

چرا برای کنترل المنت از SSR استفاده می‌ شود؟

فرض کنید یک سیستم کنترل دما در طول یک شیفت کاری صدها یا هزاران بار فرمان روشن و خاموش صادر کند.

اگر برای هر بار سوئیچینگ از کنتاکتور مکانیکی استفاده شود، کنتاکت‌ ها به مرور دچار فرسایش می‌ شوند.

اما Celduc SGT9834300 یک تجهیز حالت جامد است و در مسیر قدرت خود کنتاکت مکانیکی ندارد.

در نتیجه:

• فرسایش مکانیکی کنتاکت وجود ندارد.
• صدای قطع و وصل مکانیکی وجود ندارد.
• برای سوئیچینگ پرتعداد مناسب‌ تر است.
• سرعت پاسخ مناسبی دارد.
• برای کنترلرهای دما گزینه مناسبی است.

خود Celduc نیز یکی از مزایای SSRها نسبت به رله‌ های الکترومکانیکی را نداشتن قطعات متحرک، صدای بسیار کم، مقاومت در برابر لرزش و طول عمر بالا در شرایط مناسب کاری عنوان می‌ کند.

نصب و سیم‌ بندی SGT9834300

برای نصب Celduc SGT9834300 پیشنهاد می‌ شود مراحل زیر رعایت شود:

1. ولتاژ شبکه را بررسی کنید

مطمئن شوید ولتاژ AC در محدوده 24 تا 660VAC قرار دارد.

2. نوع بار را مشخص کنید

این مدل به‌ طور رسمی برای AC-1 / Heating Elements معرفی شده است.

3. جریان هر فاز را اندازه‌ گیری کنید

جریان سه فاز باید جداگانه بررسی شود.

4. مدار فرمان را بررسی کنید

ولتاژ فرمان باید در محدوده 4 تا 30VDC باشد.

5. هیت‌ سینک مناسب نصب کنید

SGT9834300 هیت‌ سینک داخلی ندارد.

6. اتصالات قدرت را محکم کنید

ترمینال‌ های قدرت از نوع پیچی هستند و باید با کابل و گشتاور مناسب نصب شوند.

7. حفاظت مدار را اجرا کنید

SSR نباید به‌ عنوان جایگزین کلید یا فیوز حفاظتی در نظر گرفته شود.

8. پس از راه‌ اندازی دما را بررسی کنید

در جریان‌ های بالا، دمای SSR و هیت‌ سینک را در شرایط واقعی بار کنترل کنید.

نکته مهم درباره اتصال سه فاز

در SGT9834300 سلدوک سه مسیر قدرت داخل یک تجهیز قرار گرفته‌ اند.

بنابراین هنگام سیم‌ بندی باید ورودی و خروجی هر سه مسیر مطابق نقشه ترمینال‌ های سازنده متصل شوند.

اشتباه در سیم‌ بندی می‌تواند باعث شود یک یا چند مسیر به‌ درستی کنترل نشوند.

برای تکنسین تابلو برق، توصیه عملی این است که قبل از برق‌ دار کردن مدار:

L1 / L2 / L3 ورودی، خروجی‌ های مربوط به بار و ترمینال‌ های فرمان

بر اساس نقشه نصب رسمی کنترل شوند.

SGT9834300 برای چه سیستم‌ هایی مناسب است؟

با توجه به مشخصات رسمی Celduc، این مدل بیشتر برای سیستم‌ های سه‌ فاز با بارهای مقاومتی و گرمایشی مناسب است، از جمله:

تابلوهای کنترل هیتر

برای کنترل المنت‌ های سه‌ فاز با فرمان PLC یا کنترلر دما.

دستگاه‌ های صنعتی حرارتی

در ماشین‌ آلاتی که نیاز به قطع و وصل مکرر المنت دارند.

کوره‌ ها و تجهیزات گرمایشی

در سیستم‌ هایی که کنترل ON/OFF سه‌ فاز مورد نیاز است.

تابلوهای اتوماسیون

برای استفاده در مدارهایی که خروجی کنترلر آنها 4 تا 30VDC است.

سیستم‌ های کنترل دما

به‌ خصوص زمانی که تعداد سیکل‌ های قطع و وصل زیاد است.

نکات مهم قبل از خرید SGT9834300

قبل از خرید رله SSR سه فاز 35 آمپر سلدوک SGT9834300 این موارد را مشخص کنید:

نوع بار: المنت، موتور، شیر برقی یا بار دیگر؟

تعداد فاز: سه‌فاز واقعی یا نیاز به کنترل مستقل فازها؟

جریان هر فاز: چند آمپر؟

ولتاژ شبکه: چند ولت AC؟

فرمان: PLC یا کنترلر شما چند ولت DC می‌دهد؟

دمای تابلو: آیا تهویه مناسب وجود دارد؟

هیت‌ سینک: فضای کافی برای نصب هیت‌ سینک وجود دارد؟

نوع کنترل: ON/OFF یا کنترل زاویه فاز؟

این اطلاعات به انتخاب درست کمک می‌کنند.
