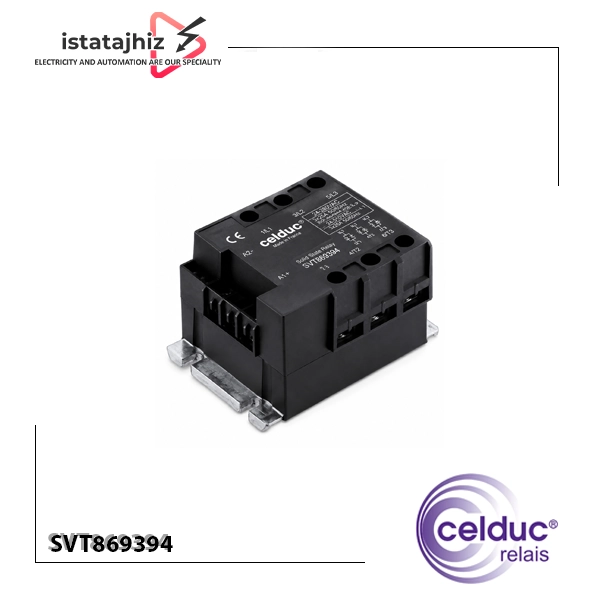

رله SSR سه فاز 125 آمپر سلدوک مدل SVT869394

رله SSR سه فاز 125 آمپر سلدوک (Celduc) مدل SVT869394 یک رله حالت جامد صنعتی سه‌ فاز با خروجی AC و فناوری تریستور است که برای سوئیچینگ بارهای سه‌ فاز در کاربردهای صنعتی طراحی شده است. این مدل از نوع Zero Cross بوده و محدوده ولتاژ سوئیچینگ آن 24 تا 520VAC و محدوده ولتاژ فرمان 8.5 تا 30VDC است. ریتینگ تریستور این محصول 3×125A اعلام شده، اما یک نکته بسیار مهم برای خریدار وجود دارد: در مشخصات رسمی Celduc، جریان قابل سوئیچ AC-1 در دمای 40°C برابر 50A در هر فاز درج شده است؛ بنابراین نباید صرفاً از روی عبارت «125 آمپر» انتظار عبور دائم 125 آمپر در هر فاز را داشت.

سلدوک (Celduc) SVT869394 در حال حاضر در سایت رسمی سازنده با وضعیت Obsolete درج شده و خود Celduc، مدل SGT8690500 را به‌عنوان جایگزین آن معرفی کرده است. این نکته برای تعمیرکارانی که قصد جایگزینی یک SSR قدیمی را دارند بسیار مهم است؛ زیرا خرید مدل جایگزین بدون بررسی مشخصات و شرایط نصب می‌تواند باعث انتخاب اشتباه شود.

کاربرد SVT869394 در کنترل المنت سه فاز

یکی از کاربردهای مهم رله SSR سه فاز 125 آمپر Celduc SVT869394 کنترل تجهیزات گرمایشی سه‌ فاز است.

برای مثال:

کنترلر دما → خروجی 24VDC → SVT869394 → المنت سه‌ فاز

در این ساختار، کنترلر دما براساس دمای اندازه‌گیری‌شده فرمان روشن و خاموش شدن SSR را صادر می‌کند.

برای چنین کاربردی، SSR نسبت به کنتاکتور مکانیکی مزیت مهمی دارد؛ زیرا کنترلر ممکن است در طول روز تعداد زیادی فرمان قطع و وصل ایجاد کند و نبود کنتاکت مکانیکی باعث حذف استهلاک کنتاکت‌ ها می‌ شود.

هیت‌ سینک؛ مهم‌ ترین نکته نصب SVT869394

رله SSR سه فاز Celduc SVT869394 هیت‌ سینک داخلی ندارد.

این موضوع در SSRهای پرقدرت بسیار مهم است.

هنگامی که جریان زیادی از تریستور عبور می‌ کند، حتی افت ولتاژ نسبتاً کم نیز باعث ایجاد توان حرارتی می‌ شود:

P = V × I

بنابراین افزایش جریان می‌ تواند توان تلفاتی و دمای SSR را به‌ شدت افزایش دهد.

به همین دلیل، سازنده و منابع فنی مربوط به این سری تأکید دارند که برای دستیابی به جریان نامی باید SSR روی هیت‌ سینک مناسب نصب شود.

پس هنگام خرید SVT869394، هیت‌ سینک را بخشی از سیستم SSR بدانید، نه یک لوازم جانبی غیرضروری.

استفاده از خمیر حرارتی هنگام نصب

در دستورالعمل نصب Celduc SVT869394 استفاده از thermal grease / خمیر حرارتی در محل تماس SSR با هیت‌ سینک نشان داده شده است.

خمیر حرارتی باعث بهبود انتقال حرارت بین سطح پایه SSR و هیت‌ سینک می‌شود.

سطح تماس باید:

• تمیز باشد.
• صاف و مناسب باشد.
• مقدار مناسبی خمیر حرارتی داشته باشد.
• با فشار و گشتاور مناسب روی هیت‌ سینک نصب شود.

استفاده بیش از حد از خمیر حرارتی هم مطلوب نیست؛ هدف، پر کردن ناهمواری‌ های سطح تماس است، نه ایجاد یک لایه ضخیم.

ابعاد و نصب SVT869394

طبق اطلاعات فنی موجود، بدنه SVT869394 حدود 100×76×56.5 میلی‌متر است و نصب آن به صورت پیچی انجام می‌ شود.

در نتیجه هنگام طراحی تابلو باید فضای کافی برای:

• خود SSR
• هیت‌ سینک
• کابل‌ های قدرت
• کابل فرمان
• تهویه
• دسترسی برای سرویس

در نظر گرفته شود.

نصب SSR پرقدرت در فضای بسیار فشرده و بدون گردش مناسب هوا می‌ تواند باعث افزایش دمای کاری شود.

ترمینال‌ های قدرت و سیم‌ کشی

ترمینال‌ های قدرت SVT869394 از نوع پیچی هستند.

طبق دستورالعمل نصب، برای سیم‌ های مدار قدرت محدوده‌ های مختلف سطح مقطع کابل بسته به نوع هادی و استفاده از وایرشو ذکر شده و گشتاور سفت کردن ترمینال قدرت 1.8N·m اعلام شده است. برای ترمینال‌ های فرمان نیز گشتاور 1.2N·m درج شده است.

در جریان‌ های بالا، اتصال صحیح ترمینال اهمیت زیادی دارد.

شل بودن اتصال می‌ تواند باعث افزایش مقاومت اتصال و در نتیجه تولید گرما شود.

بنابراین برای تکنسین تابلو برق، استفاده از ابزار مناسب و رعایت گشتاور توصیه‌ شده اهمیت ویژه‌ ای دارد.

کاربرد SVT869394 در تابلوهای صنعتی

رله حالت جامد سه فاز Celduc SVT869394 می‌ تواند در سیستم‌ های صنعتی مختلف مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید بر اساس مشخصات واقعی بار انجام شود.

کاربردهای قابل بررسی عبارت‌ اند از:

کنترل المنت‌ های صنعتی

برای هیترها و سیستم‌ های گرمایشی سه‌ فاز.

ماشین‌ آلات صنعتی

برای کنترل بارهای AC که نیاز به سوئیچینگ پرتعداد دارند.

کنترل موتور

در شرایطی که مشخصات موتور و جریان راه‌ اندازی با الزامات SSR هماهنگ باشد.

کنترل لامپ‌ های پرتوان

در برخی کاربردهای روشنایی AC.

ترانسفورماتورها

با توجه به جریان هجومی ترانس و شرایط واقعی بار.

بارهای خازنی

با توجه ویژه به جریان هجومی و شرایط سوئیچینگ.

خود Celduc همین گروه‌ های کاربردی را برای SVT869394 اعلام کرده است.

نصب صحیح رله SSR سه فاز سلدوک

برای نصب Celduc SVT869394 مراحل زیر پیشنهاد می‌شود:

1. برق مدار را کاملاً قطع کنید.
2. ولتاژ شبکه را بررسی کنید.
3. نوع بار را مشخص کنید.
4. جریان واقعی هر سه فاز را اندازه‌ گیری کنید.
5. محدوده فرمان 8.5 تا 30VDC را بررسی کنید.
6. هیت‌ سینک متناسب با شرایط کاری انتخاب کنید.
7. بین پایه SSR و هیت‌ سینک از خمیر حرارتی مناسب استفاده کنید.
8. اتصالات قدرت را طبق دستورالعمل سازنده انجام دهید.
9. گشتاور ترمینال‌ها را رعایت کنید.
10. حفاظت اتصال کوتاه و اضافه‌ جریان را اجرا کنید.
11. پس از راه‌ اندازی، دمای SSR را تحت بار واقعی بررسی کنید.

خرید رله SSR سه فاز 125 آمپر Celduc SVT869394

اگر برای تعمیر یا جایگزینی تجهیز موجود به رله SSR سه فاز 125 آمپر سلدوک (Celduc) مدل SVT869394 نیاز دارید، حتماً کد کامل SVT869394 را هنگام استعلام اعلام کنید. این مدل با مدل‌ های مشابه از نظر ولتاژ فرمان و مشخصات خروجی تفاوت دارد و به‌دلیل Obsolete بودن، بررسی موجودی و امکان تأمین اهمیت بیشتری پیدا می‌ کند.

از طرف ما به‌ عنوان فروشنده در ایستا تجهیز، برای SSRهای پرقدرت ترجیح می‌ دهیم قبل از فروش، مشخصات مدار مشتری را بررسی کنیم. اگر قرار است این مدل جایگزین یک SSR خراب شود، ارسال عکس پلاک قطعه، کد مدل، ولتاژ شبکه، جریان بار و نوع مصرف‌کننده کمک می‌کند مطمئن شویم قطعه پیشنهادی با سیستم شما سازگار است. مخصوصاً در مورد SVT869394، چون عدد 125A به‌ تنهایی بیانگر جریان AC-1 قابل استفاده در هر شرایطی نیست و خود مدل نیز در حال حاضر توسط Celduc منسوخ اعلام شده است. هدف ما این است که خریدار قطعه مناسب کاربرد واقعی را دریافت کند، نه اینکه صرفاً یک SSR با آمپراژ مشابه خریداری شود.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
