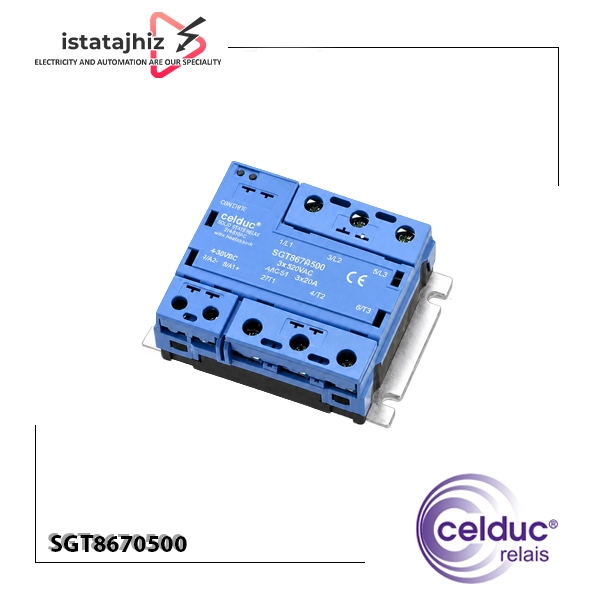

رله SSR سه فاز 75 آمپر سلدوک مدل SGT8670500

رله SSR سه فاز 75 آمپر سلدوک (Celduc) مدل SGT8670500 یک رله حالت جامد صنعتی از سری cel3pac® / SGT 2G است که برای قطع و وصل الکترونیکی بارهای سه‌ فاز AC طراحی شده است. این مدل دارای سه مسیر قدرت با تریستورهای 75A / 1600Vpeak، خروجی 24 تا 520VAC و ورودی فرمان 4 تا 30VDC است. عملکرد آن Zero Cross بوده و برای طیف متنوعی از بارها، از جمله بارهای مقاومتی، موتور، لامپ، LED، خازن، شیرهای برقی و کنتاکتورها، در شرایط تعیین‌ شده توسط سازنده قابل استفاده است.

یک نکته مهم برای انتخاب این محصول این است که عبارت «75 آمپر» نباید بدون توجه به نوع بار و شرایط حرارتی تفسیر شود. در دیتاشیت سلدوک (Celduc)، جریان AC-51 برای بار مقاومتی 54A و جریان AC-53 برای بار موتوری 16A با استفاده از هیت‌ سینک ذکر شده است. بنابراین اگر هدف شما عبور دائمی 75 آمپر از هر فاز است، باید منحنی حرارتی و شرایط نصب بررسی شود و صرفاً عدد 75A روی نام محصول ملاک قرار نگیرد.

کاربرد رله SSR سه فاز 75 آمپر سلدوک در المنت‌ های صنعتی

یکی از کاربردهای مهم Celduc SGT8670500 کنترل المنت‌ های سه‌ فاز است.

برای مثال:

کنترلر دما → خروجی SSR → SGT8670500 → المنت سه‌ فاز

کنترلر دما می‌ تواند براساس دمای اندازه‌ گیری‌ شده، فرمان روشن یا خاموش شدن را به SSR ارسال کند.

در چنین کاربردی، SSR مزیت مهمی نسبت به کنتاکتور دارد؛ زیرا کنترلر ممکن است در طول روز تعداد زیادی سیکل قطع و وصل ایجاد کند.

عدم وجود کنتاکت مکانیکی باعث می‌ شود استهلاک ناشی از باز و بسته شدن کنتاکت‌ ها حذف شود.

برای بارهای مقاومتی، دیتاشیت سلدوک (Celduc) مقدار 54A AC-51 با هیت‌ سینک را برای SGT8670500 اعلام می‌ کند.

چرا SSR برای سوئیچینگ پرتعداد مناسب است؟

در رله حالت جامد سلدوک (Celduc) خبری از کنتاکت مکانیکی برای قطع و وصل مدار قدرت نیست.

در نتیجه، در کاربردهایی که فرمان‌ های قطع و وصل زیادی در طول روز ایجاد می‌ شود، مزایایی مانند موارد زیر به دست می‌ آید:

• عدم فرسایش کنتاکت
• عدم وجود جرقه مکانیکی در کنتاکت
• عملکرد بی‌ صدا
• مناسب برای اتوماسیون
• مناسب کنترل دما
• مقاومت بهتر در برابر لرزش
• عمر کاری مناسب در صورت رعایت شرایط حرارتی

این ویژگی‌ ها یکی از دلایل اصلی استفاده از SSR در ماشین‌ آلات صنعتی و تابلوهای کنترل است.

چرا هیت‌ سینک برای SSR ضروری است؟

فرض کنید یک SSR سه‌ فاز در هر سه مسیر با جریان قابل توجه کار می‌ کند.

حتی اگر افت ولتاژ هر مسیر نسبتاً کم باشد، مجموع توان تلفاتی می‌ تواند قابل توجه شود.

اگر این گرما به‌درستی از SSR خارج نشود:

افزایش دما → افزایش تنش حرارتی → کاهش عمر نیمه‌ هادی → احتمال خرابی SSR

به همین دلیل برای Celduc SGT8670500 انتخاب هیت‌ سینک باید براساس:

• جریان واقعی
• دمای محیط
• ضریب کار
• نوع بار
• تهویه تابلو
• نحوه نصب

انجام شود.

خمیر حرارتی در نصب SGT8670500

در هنگام نصب SGT8670500 سلدوک (Celduc) روی هیت‌ سینک، استفاده از خمیر حرارتی با رسانایی مناسب توصیه شده است.

سطح تماس باید تمیز و مناسب باشد و خمیر حرارتی به اندازه کافی برای پر کردن ناهمواری‌ های سطح تماس استفاده شود.

استفاده بیش از حد از خمیر حرارتی مزیت خاصی ایجاد نمی‌ کند.

هدف اصلی، ایجاد یک مسیر حرارتی مناسب بین پایه SSR و هیت‌ سینک است.

نکات مهم هنگام نصب در تابلو برق

برای نصب رله SSR سه فاز 75 آمپر Celduc SGT8670500 موارد زیر را جدی بگیرید:

1. ولتاژ شبکه را بررسی کنید.
2. جریان واقعی هر سه فاز را اندازه‌ گیری کنید.
3. نوع بار را مشخص کنید.
4. هیت‌ سینک مناسب انتخاب کنید.
5. خمیر حرارتی مناسب استفاده کنید.
6. SSR را روی سطح هیت‌ سینک به‌ درستی نصب کنید.
7. اتصالات قدرت را محکم و اصولی اجرا کنید.
8. حفاظت اتصال کوتاه مناسب در نظر بگیرید.
9. فضای کافی برای تهویه تابلو ایجاد کنید.
10. پس از راه‌ اندازی، دمای SSR را در بار واقعی کنترل کنید.

چه زمانی SGT8670500 انتخاب مناسبی است؟

Celduc SGT8670500 انتخاب مناسبی برای پروژه‌ هایی است که:

• سیستم سه‌ فاز AC دارند.
• فرمان کنترل از 4 تا 30VDC تأمین می‌ شود.
• قطع و وصل الکترونیکی نیاز است.
• تعداد سیکل‌های سوئیچینگ زیاد است.
• فضای مناسب برای هیت‌ سینک وجود دارد.
• نوع بار با مشخصات AC-51، AC-53 یا سایر کاربردهای اعلام‌ شده مطابقت دارد.

برای نمونه، در یک دستگاه صنعتی:

کنترلر دما → SSR سه‌ فاز → هیتر سه‌ فاز

یکی از کاربردهای منطقی این مدل است.

چه زمانی بهتر است SGT8670500 را انتخاب نکنیم؟

این مدل انتخاب مناسبی نیست اگر:

• بار شما DC است.
• ولتاژ بار بیشتر از 520VAC است.
• به کنترل Phase Angle نیاز دارید.
• جریان بار موتوری از محدوده AC-53 محصول بیشتر است.
• امکان نصب هیت‌ سینک مناسب وجود ندارد.
• انتظار دارید SSR در هر شرایطی 75A دائم در هر فاز تحمل کند.
• مدار شما به سوئیچینگ کاملاً مکانیکی و جداسازی فیزیکی کنتاکت نیاز دارد.

در چنین شرایطی باید مدل یا فناوری دیگری انتخاب شود.

قیمت رله SSR سه فاز 75 آمپر Celduc SGT8670500

قیمت رله SSR سه فاز 75 آمپر سلدوک (Celduc) مدل SGT8670500 به شرایط تأمین، موجودی و نوسانات بازار تجهیزات برق صنعتی وابسته است.

برای استعلام قیمت دقیق بهتر است کد کامل:

SGT8670500

را اعلام کنید.

همچنین اگر محصول برای یک پروژه صنعتی خریداری می‌ شود، اعلام نوع بار و جریان مصرفی باعث می‌شود علاوه بر قیمت، امکان بررسی فنی مدل نیز وجود داشته باشد.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
