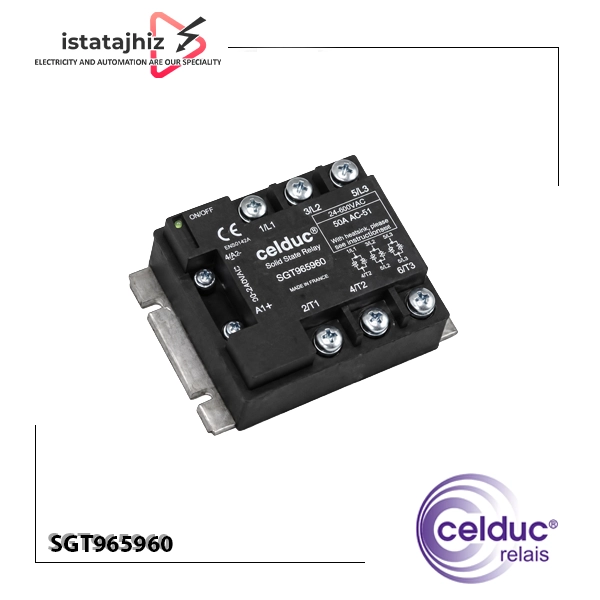

رله SSR سه فاز 50 آمپر سلدوک SGT965960

رله SSR سه فاز 50 آمپر سلدوک SGT965960 یک رله حالت جامد صنعتی از برند سلدوک (Celduc) فرانسه است که برای سوئیچینگ بارهای سه‌ فاز AC، به‌ ویژه بارهای مقاومتی و المنت‌ های حرارتی، طراحی شده است. این مدل در هر سه فاز از تریستور 50 آمپری استفاده می‌ کند و محدوده ولتاژ خروجی آن 24 تا 600VAC است. ورودی فرمان نیز 90 تا 240VAC بوده و وضعیت فرمان از طریق LED قابل مشاهده است.

نکته مهم برای خریدار و تکنسین این است که عنوان «50 آمپر» در این مدل به معنی 3×50A ظرفیت تریستورها است و مشخصات رسمی Celduc حداکثر جریان سوئیچینگ در کاربرد AC-1 را در شرایط مشخص 42 آمپر در هر فاز در دمای 40°C اعلام می‌ کند. بنابراین نباید SGT965960 را صرفاً بر اساس عدد 50A برای عبور دائمی 50 آمپر در هر شرایط حرارتی انتخاب کرد.

SGT965960 سلدوک چه نوع SSR است؟

Celduc SGT965960 یک Three-Phase Solid State Relay یا رله حالت جامد سه‌ فاز است. برخلاف رله‌ SSR تک‌فاز که فقط یک مسیر قدرت AC را کنترل می‌کنند، این مدل برای کنترل هم‌ زمان سه فاز طراحی شده است.

ساختار سه‌ فاز آن باعث می‌ شود بتوان بارهایی مانند تجهیزات گرمایشی سه‌ فاز را بدون استفاده از سه SSR مجزا کنترل کرد. این موضوع در طراحی تابلو برق می‌ تواند سیم‌ بندی را ساده‌ تر و فضای موردنیاز برای تجهیزات را کمتر کند.

در رله سلدوک SGT965960 سوئیچینگ از نوع Zero Cross است؛ یعنی قطع و وصل خروجی در نزدیکی نقطه صفر ولتاژ AC انجام می‌ شود. این ویژگی به‌  خصوص برای بارهای مقاومتی و سیستم‌ های حرارتی مناسب است.

کاربرد اصلی SGT965960؛ المنت و بار مقاومتی

کاربرد اصلی رله SSR سه‌ فاز سلدوک SGT965960، سوئیچینگ بارهای مقاومتی و تجهیزات گرمایشی است.

برای مثال:

• المنت‌ های سه‌ فاز
• کوره‌ های صنعتی
• هیترهای صنعتی
• سیستم‌ های گرمایش الکتریکی
• تجهیزات حرارتی ماشین‌ آلات
• تابلوهای کنترل حرارت
• تجهیزات صنعتی دارای بار AC-1

در چنین کاربردهایی، کنترلر دما می‌ تواند فرمان روشن و خاموش شدن SSR را صادر کند و Celduc SGT965960 جریان سه فاز بار را کنترل کند.

این ساختار به‌ خصوص در سیستم‌ هایی که تعداد دفعات قطع و وصل زیاد است، نسبت به کنتاکتور از نظر حذف استهلاک کنتاکت مکانیکی مزیت دارد.

نصب و سیم‌ بندی SGT965960

در زمان نصب Celduc SGT965960 چند نکته مهم وجود دارد:

1. سه فاز ورودی و خروجی را مطابق نقشه ترمینال محصول شناسایی کنید.
2. ولتاژ مدار قدرت را بررسی کنید.
3. ولتاژ فرمان را در محدوده 90 تا 240VAC قرار دهید.
4. جریان هر فاز را مشخص کنید.
5. هیت‌ سینک مناسب انتخاب کنید.
6. SSR را با سطح تماس مناسب روی هیت‌ سینک نصب کنید.
7. اتصالات قدرت را محکم و استاندارد اجرا کنید.
8. حفاظت اتصال کوتاه مناسب در مدار قرار دهید.
9. پس از راه‌ اندازی، دمای SSR را تحت بار واقعی کنترل کنید.
10. عدم تعادل جریان سه فاز را بررسی کنید.

در جریان‌ های بالا، اتصال شل ترمینال‌ ها می‌تواند باعث افزایش مقاومت اتصال و تولید حرارت شود؛ بنابراین کیفیت اجرای سیم‌ بندی به اندازه انتخاب خود SSR اهمیت دارد.

SGT965960 برای چه پروژه‌ ای انتخاب خوبی است؟

اگر پروژه شما مشخصات زیر را دارد، سلدوک SGT965960 می‌تواند از نظر فنی گزینه قابل بررسی باشد:

نوع بار: مقاومتی

تعداد فاز: سه‌فاز

ولتاژ بار: 24 تا 600VAC

جریان بار: مطابق ظرفیت واقعی مجاز محصول و شرایط حرارتی

فرمان: 90 تا 240VAC

نوع سوئیچینگ: Zero Cross

کاربرد: هیتر، المنت و سیستم گرمایشی

اما اگر مدار شما 24VDC فرمان دارد، یا بار شما موتور سه‌ فاز است، یا به کنترل Phase Angle نیاز دارید، بهتر است مدل دیگری از Celduc بررسی شود.

نکته بسیار مهم درباره وضعیت محصول

یکی از مهم‌ ترین اطلاعاتی که هنگام خرید SGT965960 سلدوک (Celduc) باید بدانید، وضعیت تولید این مدل است.

طبق صفحه رسمی کاتالوگ Celduc، مدل SGT965960 در وضعیت Obsolete قرار گرفته است و سازنده اعلام کرده که این مدل باید با یکی از مدل‌ های SGT8658500، SGT8858200 یا SGT8859200 جایگزین شود.

این موضوع برای خرید پروژه جدید اهمیت زیادی دارد.

اگر محصول برای تعمیر و جایگزینی یک SSR قدیمی مورد نیاز است، وجود کد SGT965960 می‌تواند کاملاً منطقی باشد؛ اما اگر برای یک پروژه جدید قصد خرید دارید، بهتر است قبل از سفارش، مدل جایگزین رسمی Celduc بررسی شود.

خرید رله SSR سلدوک SGT965960

اگر برای تعمیر یا جایگزینی رله SSR سه‌فاز 50 آمپر سلدوک SGT965960 به همین کد نیاز دارید، حتماً کد کامل محصول را هنگام استعلام اعلام کنید. به دلیل منسوخ شدن این مدل، بررسی اصالت، وضعیت موجودی و امکان تأمین اهمیت بیشتری پیدا می‌ کند.

از طرف ما به‌ عنوان فروشنده در ایستا تجهیز، پیشنهاد می‌ کنیم برای چنین قطعاتی فقط بر اساس عنوان «SSR سه‌فاز 50 آمپر» خرید انجام ندهید. اگر عکس SSR قبلی، پلاک دستگاه، ولتاژ فرمان و جریان بار را برای ما ارسال کنید، می‌ توانیم مشخصات آن را با مدل موردنظر تطبیق دهیم و در صورت نیاز، گزینه جایگزین مناسب از محصولات سلدوک (Celduc) را نیز بررسی کنیم. این کار به‌ خصوص برای مدل‌ های قدیمی و منسوخ اهمیت دارد، چون ممکن است مدل جدید از نظر ولتاژ فرمان، نوع بار یا مشخصات حرارتی با قطعه قدیمی تفاوت داشته باشد.

برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
