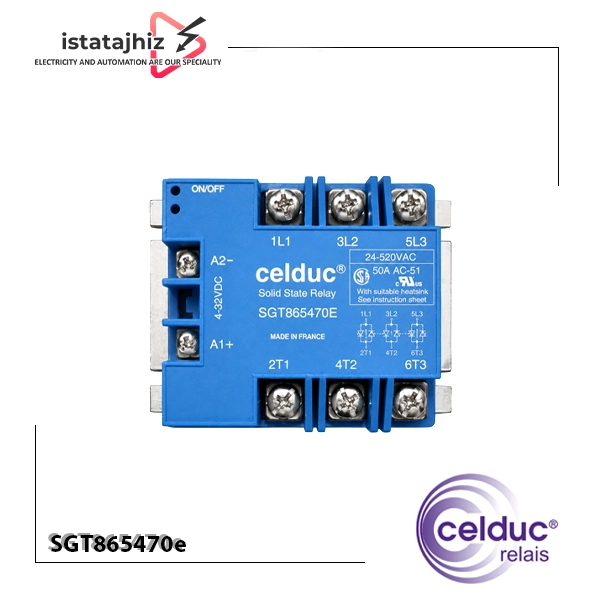

رله SSR سه فاز 50 آمپر سلدوک SGT865470E یکی از رله های حالت جامد صنعتی برند سلدوک (Celduc) فرانسه از سری SGT8 است که برای سوئیچینگ بارهای سه فاز AC طراحی شده است. این مدل دارای سه مسیر قدرت تریستوری با ظرفیت 3×50A، محدوده ولتاژ خروجی 24 تا 520VAC و ورودی فرمان 4 تا 32VDC است. عملکرد خروجی آن Zero Cross بوده و سلدوک (Celduc) این سری را برای طیف متنوعی از بارهای صنعتی، از جمله المنت ها، برخی بارهای روشنایی، LED، خازن ها، شیرهای برقی و کنتاکتورها معرفی کرده است.
یک نکته مهم برای خریدار این است که عدد 50 آمپر را نباید بدون درنظرگرفتن نوع بار و شرایط حرارتی تفسیر کرد. در مشخصات رسمی Celduc SGT865470E، جریان نامی تریستورها 3×50A و حداکثر جریان سوئیچینگ برای بار مقاومتی AC-1 در دمای 40°C برابر 42A در هر فاز اعلام شده است؛ بنابراین انتخاب هیت سینک و بررسی جریان واقعی هر فاز بخش مهمی از طراحی است.
نکته وضعیت محصول: مدل SGT865470E در کاتالوگ فعلی Celduc / سلدوک بهعنوان Obsolete (منسوخ) درج شده و سازنده SGT8850200 را به عنوان جایگزین معرفی کرده است. بنابراین اگر محصول را برای یک دستگاه قدیمی و جایگزینی قطعه موجود می خواهید، کد SGT865470E اهمیت دارد؛ اما برای پروژه جدید بهتر است مدل جایگزین رسمی نیز بررسی شود.
SGT865470E برای چه بارهایی مناسب است؟
یکی از نقاط قابل توجه رله SSR سهفاز سلدوک SGT865470E این است که در کاتالوگ Celduc برای کاربردهای مختلف معرفی شده است. این موارد شامل موارد زیر هستند:
المنت های حرارتی
برای کنترل المنت ها و تجهیزات گرمایشی سهفاز، SSR یکی از کاربردهای متداول خود را نشان می دهد.
لامپ های تخلیه
در برخی سیستم های روشنایی صنعتی می توان از این مدل استفاده کرد، اما جریان راه اندازی بار باید بررسی شود.
لامپ های رشته ای و مادون قرمز
این بارها می توانند جریان هجومی قابل توجهی داشته باشند، بنابراین انتخاب SSR باید با توجه به جریان لحظه ای انجام شود.
LED
برای بارهای LED نیز در فهرست کاربردهای Celduc قرار گرفته است؛ با این حال جریان هجومی درایور LED باید در نظر گرفته شود.
خازنها
بارهای خازنی هنگام وصل شدن می توانند جریان هجومی زیادی ایجاد کنند؛ بنابراین صرفاً جریان نامی بار ملاک کافی نیست.
شیر های برقی و الکترومگنت ها
این بارها ماهیت القایی دارند و شرایط قطع آنها باید در طراحی حفاظتی لحاظ شود.
کنتاکتور ها
از SGT865470E میتوان برای سوئیچینگ برخی مدارهای بوبین کنتاکتورها نیز استفاده کرد، مشروط بر اینکه مشخصات بوبین و SSR با یکدیگر سازگار باشند.
مزیت SSR سه فاز نسبت به سه SSR تک فاز
اگر قرار باشد یک بار سه فاز را کنترل کنیم، استفاده از Celduc SGT865470E مزیت مهمی دارد: هر سه مسیر قدرت در یک تجهیز قرار گرفته اند.
در مقایسه با استفاده از سه SSR تکفاز:
- فضای تابلو کمتر می شود.
- سیم بندی منظم تر می شود.
- کنترل سه فاز در یک تجهیز انجام می شود.
- عیب یابی ساده تر می شود.
- طراحی تابلو یکپارچه تر خواهد بود.
البته این مزیت زمانی معنا دارد که بار واقعاً سه فاز باشد و هر سه مسیر مطابق مشخصات SSR بارگذاری شوند.
نصب و سیم بندی رله SSR سلدوک SGT865470E
برای نصب حرفه ای Celduc SGT865470E مراحل زیر را رعایت کنید:
- ولتاژ سه فاز مدار قدرت را بررسی کنید.
- مطمئن شوید ولتاژ در محدوده 24 تا 520VAC قرار دارد.
- ولتاژ فرمان را در محدوده 4 تا 32VDC نگه دارید.
- جریان هر فاز را مشخص کنید.
- نوع بار را تعیین کنید.
- هیت سینک متناسب با شرایط کاری انتخاب کنید.
- سطح تماس SSR و هیت سینک را تمیز و مناسب نگه دارید.
- اتصالات قدرت را با کابل و ترمینال مناسب اجرا کنید.
- حفاظت اتصال کوتاه مناسب قرار دهید.
- پس از راه اندازی، جریان هر سه فاز و دمای SSR را بررسی کنید.
در جریان های بالا، کیفیت اتصال اهمیت زیادی دارد. شل بودن ترمینال قدرت می تواند باعث افزایش مقاومت اتصال، ایجاد حرارت موضعی و آسیب به ترمینال یا SSR شود.
نکته مهم درباره تعادل جریان سه فاز
در کاربردهای سه فاز، فقط مجموع جریان اهمیت ندارد؛ جریان هر فاز باید جداگانه بررسی شود.
برای مثال اگر:
- فاز L1 = 20A
- فاز L2 = 20A
- فاز L3 = 40A
باشد، نمی توان صرفاً میانگین جریان را مبنای ارزیابی حرارتی قرار داد.
در طراحی Celduc SGT865470E، بیشترین جریان هر مسیر و شرایط حرارتی باید ملاک قرار گیرد.
برای بارهای حرارتی سه فاز متعادل، شرایط معمولاً ساده تر است؛ اما در بارهای نامتعادل باید هر فاز جداگانه بررسی شود.
SGT865470E برای چه کسی مناسب است؟
این محصول بیشتر برای کاربران تخصصی مناسب است:
تکنسین تابلو برق
برای سوئیچینگ بارهای سه فاز و کنترل تجهیزات صنعتی.
مهندس برق
برای طراحی مدارهای قدرت و کنترل، به خصوص سیستم های حرارتی و اتوماسیون.
تعمیرکار ماشین آلات
برای جایگزینی SSR سه فاز معیوب در دستگاه های صنعتی.
سازنده تابلو برق
برای کنترل سه فاز بارهای AC با فرمان DC.
سیستم های کنترل دما
برای کنترل المنت و هیترهای سه فاز با فرمان کنترلر.
خرید رله SSR سه فاز 50 آمپر Celduc SGT865470E
اگر قصد خرید رله SSR سه فاز 50 آمپر سلدوک SGT865470E را دارید، پیشنهاد می کنیم هنگام استعلام فقط عبارت «SSR سهفاز 50 آمپر» را اعلام نکنید و کد کامل SGT865470E را ارائه دهید؛ زیرا در محصولات سلدوک (Celduc) تفاوت مدل ها می تواند در ولتاژ فرمان، ولتاژ خروجی، نوع سوئیچینگ و کاربرد بار باشد.
قیمت رله SSR سلدوک SGT865470E
قیمت رله SSR سه فاز 50 آمپر Celduc SGT865470E به موجودی و شرایط تأمین قطعه بستگی دارد؛ ضمن اینکه این مدل در حال حاضر توسط سازنده منسوخ اعلام شده است.
برای استعلام دقیق، بهتر است کد کامل SGT865470E را اعلام کنید. اگر محصول برای تعمیر دستگاه موجود است، ارسال عکس SSR قبلی می تواند به تطبیق دقیق تر مدل کمک کند.
برای دریافت قیمت روز، کاتالوگ فنی و مشاوره خرید محصولات Celduc با کارشناسان ایستا تجهیز تماس بگیرید.
راههای ارتباط با ایستا تجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
مزایای خرید از ایستا تجهیز:
- ارائه محصولات تخصصی برق صنعتی و اتوماسیون
- بررسی مشخصات فنی پیش از خرید
- ارائه قیمت به روز
- امکان دریافت مشاوره برای انتخاب محصول
- دسترسی به پشتیبانی و خدمات پس از فروش
- ارسال تجهیزات به سراسر کشور
- کنترل سه فاز: سه مسیر قدرت در یک SSR
- ورودی 4 تا 32VDC: مناسب بسیاری از PLCها و کنترلرهای صنعتی
- خروجی 24 تا 520VAC: محدوده مناسب برای کاربردهای صنعتی
- کاربرد متنوع: مناسب انواع مختلف بار طبق کاتالوگ Celduc
- نیاز به هیت سینک: برای عملکرد در جریان های بالا ضروری است.
- تولید حرارت: در بارهای سنگین باید طراحی حرارتی انجام شود.
- جریان واقعی کمتر از عدد نامی در برخی شرایط: Celduc برای AC-1 در 40°C مقدار 42A در هر فاز را اعلام کرده است.
