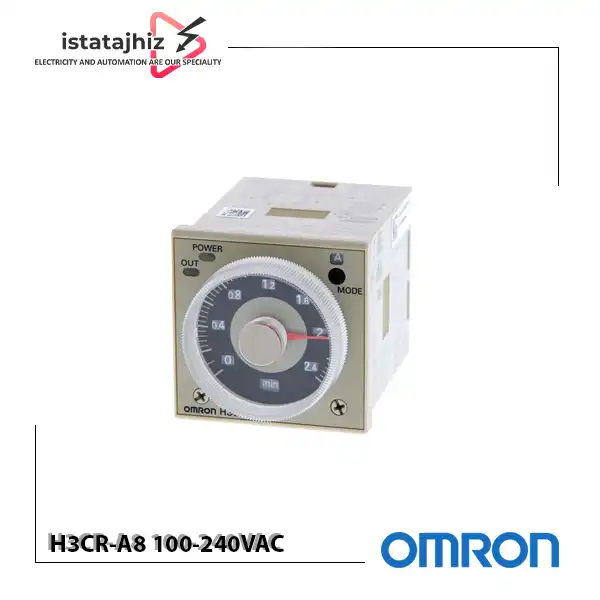

تایمر چند کاره امرن H3CR-A8 100-240VAC

تایمر چندکاره امرن مدل H3CR-A8 یک تایمر صنعتی آنالوگ با پنل استاندارد 48×48 میلی‌متر است که برای اجرای فرمان‌های زمانی در مدارهای کنترل و اتوماسیون به کار می‌رود. این مدل با ولتاژ تغذیه 100 تا 240 ولت AC، فرکانس 50/60Hz کار می‌کند و به‌دلیل برخورداری از چند مد عملکردی، بازه زمانی گسترده و خروجی رله‌ای DPDT، یکی از گزینه‌های کاربردی برای تابلو برق صنعتی، ماشین‌آلات، خطوط تولید و سیستم‌های تاسیساتی محسوب می‌شود.

در H3CR-A8، انتخاب حالت عملکرد، واحد زمان و بازه زمانی از طریق سلکتورهای روی پنل انجام می‌شود. بنابراین برای تغییر کاربرد تایمر، نیازی به تعویض تجهیز نیست؛ کافی است مد و رنج مورد نیاز مطابق منطق مدار فرمان تنظیم شود.

تایمر H3CR-A8 دقیقاً چه کاری انجام می‌دهد؟

تایمر صنعتی H3CR-A8 از برند امرن پس از وصل تغذیه، بر اساس مد انتخاب‌شده شروع به شمارش زمان می‌کند و پس از رسیدن به زمان تنظیم‌شده، وضعیت کنتاکت‌های خروجی خود را تغییر می‌دهد. این تغییر وضعیت می‌تواند برای روشن‌کردن یک کنتاکتور، فعال‌سازی شیر برقی، ایجاد تأخیر در راه‌اندازی تجهیز، تولید پالس فرمان یا ایجاد سیکل روشن/خاموش استفاده شود.

خروجی این دستگاه از نوع رله‌ای DPDT است؛ به این معنی که تایمر دارای دو کنتاکت تبدیلی مستقل است. هر کنتاکت شامل یک مسیر باز (NO) و یک مسیر بسته (NC) است و این ساختار، امکان اجرای هم‌زمان فرمان‌های مختلف را در اختیار طراح تابلو قرار می‌دهد.

برای مثال، می‌توان با یک تایمر H3CR-A8 پس از پایان زمان تنظیم‌شده:

• یک کنتاکتور را وصل کرد.
• هم‌زمان چراغ سیگنال وضعیت را تغییر داد.
• یک رله دیگر را از مدار خارج کرد.
• یا فرمان مرحله بعدی فرآیند را صادر کرد.

چرا تایمر چندکاره OMRON H3CR-A8 انتخاب مناسبی است؟

برخلاف تایمرهای تک‌منظوره، H3CR-A8 محدود به یک عملکرد ثابت نیست. این محصول پنج مد پرکاربرد کنترل زمان را در یک بدنه فشرده ارائه می‌دهد. در نتیجه، برای طراح تابلو و واحد نگهداری، انعطاف بیشتری ایجاد می‌کند و نیاز به نگهداری مدل‌های متعدد تایمر در انبار را کاهش می‌دهد.

مزیت مهم دیگر این مدل، رنج زمانی گسترده آن است. با انتخاب واحدهای ثانیه، ده‌ثانیه، دقیقه، ده‌دقیقه، ساعت و ده‌ساعت و ترکیب آن با مقیاس‌های تنظیم، امکان تنظیم زمان از حدود 0.05 ثانیه تا 300 ساعت فراهم می‌شود.

حالت‌های عملکرد تایمر H3CR-A8

1. حالت تأخیر در وصل — ON Delay

در مد A، با وصل شدن ولتاژ تغذیه، تایمر شروع به شمارش می‌کند. پس از پایان زمان تنظیم‌شده، خروجی رله تغییر وضعیت می‌دهد.

کاربردهای رایج:

• تأخیر در وصل کنتاکتور
• راه‌اندازی ترتیبی چند موتور
• تأخیر در روشن شدن فن یا هواکش
• تأخیر در فعال‌سازی آلارم
• ایجاد فاصله زمانی بین مراحل یک ماشین

2. حالت چشمک‌زن با شروع خاموش — Flicker OFF Start

در مد B، خروجی ابتدا در وضعیت خاموش قرار دارد و سپس با دوره زمانی تنظیم‌شده بین حالت روشن و خاموش تغییر می‌کند.

کاربردهای رایج:

• چراغ هشدار تابلو برق
• آلارم‌های نوری و صوتی
• کنترل تناوبی فن
• ایجاد سیکل قطع و وصل برای تجهیزات سبک

3. حالت چشمک‌زن با شروع روشن — Flicker ON Start

در مد B2، خروجی از ابتدا روشن می‌شود و سپس با زمان تنظیم‌شده به‌صورت تناوبی روشن و خاموش خواهد شد.

تفاوت با Flicker OFF:

• در Flicker OFF، سیکل با خاموش بودن خروجی آغاز می‌شود.
• در Flicker ON، سیکل با روشن بودن خروجی آغاز می‌شود.

این تفاوت در مدارهایی که وضعیت اولیه بار اهمیت دارد، مانند چراغ‌های هشدار یا برخی شیرهای برقی، بسیار مهم است.

4. حالت Interval — خروجی زمان‌دار پس از وصل برق

در مد E، با اعمال ولتاژ تغذیه، خروجی تایمر به‌صورت فوری فعال می‌شود و پس از سپری‌شدن زمان تنظیم‌شده، به وضعیت اولیه بازمی‌گردد.

کاربردهای رایج:

• روشن نگه داشتن فن برای مدت مشخص
• فعال‌سازی موقت شیر برقی
• ایجاد زمان عملکرد مشخص برای تجهیزات
• فرمان دادن به یک رله یا کنتاکتور برای یک بازه محدود

5. حالت تک‌پالس — One-shot

در مد J، تایمر یک پالس خروجی با مدت قابل تنظیم تولید می‌کند. این مد زمانی مفید است که مدار فرمان به یک خروجی لحظه‌ای اما کنترل‌شده نیاز دارد.

کاربردهای رایج:

• پالس‌دهی به شمارنده یا کانتر
• تریگر کردن رله‌های کنترلی
• فرمان زمان‌دار به تجهیزات بسته‌بندی
• فعال‌سازی کوتاه‌مدت شیر برقی
• ایجاد پالس برای منطق‌های رله‌ای

بازه زمانی قابل تنظیم

H3CR-A8 از چند واحد زمانی و چند مقیاس تنظیم پشتیبانی می‌کند. اپراتور ابتدا واحد زمان را انتخاب می‌کند و سپس زمان مورد نیاز را از طریق ولوم روی پنل تنظیم می‌نماید.

واحدهای زمانی قابل انتخاب:

• ثانیه: sec
• ده ثانیه: 10s
• دقیقه: min
• ده دقیقه: 10m
• ساعت: hrs
• ده ساعت: 10h

مقیاس‌های تنظیم موجود:

• 1.2
• 3
• 12
• 30

محدوده زمانی کلی:

• حداقل زمان قابل تنظیم: حدود 0.05 ثانیه
• حداکثر زمان قابل تنظیم: تا 300 ساعت

این گستره زمانی، H3CR-A8 را برای کاربردهای بسیار سریع، تأخیرهای معمول تابلو برق و فرآیندهای طولانی‌مدت مناسب می‌کند.

خروجی رله‌ای DPDT و ظرفیت کنتاکت‌ها

تایمر H3CR-A8 دارای خروجی DPDT یا دو پل دو پرتاب است. در عمل، این ساختار شامل دو کنتاکت تبدیلی مستقل است که می‌توان از آن‌ها برای کنترل دو فرمان مجزا یا اجرای اینترلاک‌های ساده استفاده کرد.

مشخصات خروجی:

• نوع خروجی: کنتاکت رله‌ای
• آرایش کنتاکت: DPDT
• ظرفیت بار مقاومتی: 5A at 250VAC
• ظرفیت بار مقاومتی DC: 5A at 30VDC
• ظرفیت در 125VDC: 0.15A
• حداقل بار قابل اعمال: 10mA at 5VDC
• جنس کنتاکت: آلیاژ نقره Ag-alloy

برای کنترل مستقیم بارهای القایی مانند موتور، پمپ، فن یا بارهایی با جریان راه‌اندازی بالا، بهتر است خروجی تایمر مستقیماً به بار وصل نشود و تنها برای تحریک بوبین کنتاکتور یا رله واسط استفاده شود.

دقت زمانی و عملکرد ریست

دقت تنظیم زمان در این تایمر برابر با حداکثر ±0.2% فول‌اسکیل است. این سطح از دقت برای بسیاری از کاربردهای اتوماسیون صنعتی، مدارهای فرمان، سیستم‌های راه‌اندازی و فرآیندهای زمان‌بندی‌شده کاملاً مناسب است.

در رنج‌های کوتاه 1.2 و 3 ثانیه نیز عملکرد زمانی با دقت مناسب برای فرمان‌های سریع طراحی شده است.

نکات ریست:

• ریست دستگاه با قطع ولتاژ تغذیه انجام می‌شود.
• حداقل زمان قطع برق برای ریست کامل: 0.1 ثانیه
• این مدل ورودی استارت یا ریست خارجی مجزا ندارد.
• اگر پروژه به فرمان ریست از PLC، شستی یا سنسور نیاز دارد، باید منطق قطع و وصل تغذیه تایمر در مدار طراحی شود یا از تایمرهای دارای ورودی کنترلی استفاده شود.

ولتاژ تغذیه و نکات اتصال

مدل موردنظر برای تغذیه 100 تا 240 ولت AC در فرکانس 50 یا 60 هرتز طراحی شده است. این بازه گسترده، استفاده از تایمر را در شبکه‌های متداول برق صنعتی و تابلوهای 110، 220 و 230 ولت AC ساده‌تر می‌کند.

نکات نصب:

• تغذیه دستگاه به ترمینال‌های 2 و 7 اعمال می‌شود.
• خروجی‌های رله‌ای روی پایه‌های 1، 3، 6 و 8 قرار دارند.
• قبل از سیم‌بندی، نقشه پایه سوکت و منطق مد انتخابی را بررسی کنید.
• در مدارهای دارای نویز، کنتاکتور یا بار القایی، رعایت اصول حفاظت مدار فرمان ضروری است.

ابعاد، سوکت و روش نصب

H3CR-A8 از نظر ابعاد جلویی، یک تایمر استاندارد 48×48 میلی‌متر است؛ بنابراین برای نصب در درب تابلو برق، باکس کنترل و پنل‌های صنعتی فضای کمی اشغال می‌کند.

گزینه‌های نصب و لوازم جانبی سازگار:

• سوکت ریل DIN: P2CF-08-E
• سوکت نصب پنلی: P3G-08
• آداپتور نصب پنلی: Y92F-30
• کاور محافظ: Y92A-48B
• کاور ضدآب با درجه حفاظت IP66: Y92A-48N

استفاده از سوکت مناسب علاوه بر سرعت نصب و تعویض، باعث کاهش خطا در سیم‌بندی و سهولت سرویس تایمر می‌شود.

شرایط محیطی و استانداردها

این تایمر برای استفاده در محیط‌های صنعتی طراحی شده و در بازه دمایی 10- تا 55+ درجه سانتی‌گراد قابل بهره‌برداری است.

استانداردها و تأییدیه‌ها:

• UL 508
• CSA C22.2 No.14
• CCC
• CE مطابق با EN 61812-1
• IEC 60664-1
• تأییدیه‌های دریایی NK و Lloyds

وجود این استانداردها نشان‌دهنده طراحی صنعتی و قابلیت استفاده از این تجهیز در پروژه‌هایی است که کیفیت، ایمنی و تطابق فنی تجهیزات اهمیت دارد.

محدودیت‌ها و نکات مهم پیش از خرید

• ریست با قطع تغذیه: این مدل ورودی ریست خارجی مستقل ندارد؛ برای ریست باید برق تایمر حداقل 0.1 ثانیه قطع شود.
• مناسب مدار فرمان، نه بار قدرت: اگر بار شما موتور، هیتر پرتوان یا مصرف‌کننده القایی است، از کنتاکتور یا رله واسط استفاده کنید.
• تنظیم دستی: انتخاب مد و زمان با سلکتور و ولوم انجام می‌شود؛ برای تنظیم دیجیتال، نمایشگر یا برنامه‌ریزی از PLC باید مدل دیگری انتخاب شود.
• بررسی ولتاژ پیش از نصب: این مدل مخصوص تغذیه AC 100 تا 240 ولت است؛ پیش از خرید، ولتاژ تغذیه مدار فرمان را کنترل کنید.
• نیاز به سوکت مجزا: سوکت در بسیاری از شرایط باید جداگانه تهیه شود؛ هنگام سفارش، نوع نصب ریل DIN یا پنلی را مشخص کنید.

قیمت و خرید تایمر چندکاره امرن H3CR-A8 از ایستا تجهیز

برای خرید تایمر چندکاره OMRON H3CR-A8 100-240VAC، دریافت قیمت روز، استعلام موجودی، انتخاب سوکت سازگار و مشاوره درباره تناسب این تایمر با مدار فرمان خود، با کارشناسان ایستا تجهیز تماس بگیرید.

ایستا تجهیز با بیش از 25 سال سابقه در تأمین تجهیزات برق صنعتی، اتوماسیون و قطعات تابلو برق، این محصول را برای مصرف‌کنندگان صنعتی، سازندگان تابلو، تکنسین‌ها و واحدهای تعمیر و نگهداری تأمین می‌کند.

تلفن: 02133988303 | 02133988304 | 09028137383
آدرس: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

پیش از ثبت سفارش، بهتر است ولتاژ مدار فرمان، مد عملکرد موردنیاز، رنج زمانی موردنظر، نوع بار خروجی و نیاز یا عدم نیاز به سوکت را با کارشناس فنی بررسی کنید تا تایمر انتخاب‌شده دقیقاً با کاربرد پروژه شما مطابقت داشته باشد.
