کد خوانی و پلاک خوانی سنسور القایی

تاریخ انتشار: ۲۷ آذر ۱۴۰۴

بازدید: 328 بازدید

در بسیاری از پروژه‌های صنعتی، مشکل از خود سنسور القایی نیست؛ بلکه از انتخاب اشتباه آن شروع می‌شود. سنسوری که از نظر ظاهری مشابه نمونه قبلی است، اما در عمل فاصله تشخیص متفاوتی دارد، خروجی آن با PLC سازگار نیست یا در شرایط محیطی پروژه به‌درستی عمل نمی‌کند. ریشهٔ اغلب این خطاها، ناتوانی در کدخوانی و پلاک‌ خوانی سنسور القایی است.

پلاک و کد فنی هر سنسور القایی، شناسنامهٔ واقعی آن محسوب می‌شود. اگر بتوانید اطلاعات درج‌ شده روی پلاک را به‌درستی بخوانید و تفسیر کنید، عملاً می‌توانید بدون حدس و خطا، مناسب‌ترین سنسور را برای کاربرد خود انتخاب کنید. در این مقاله، به‌صورت گام‌به‌گام و کاملاً کاربردی، یاد می‌گیریم چگونه کدهای سنسور القایی را بخوانیم، پلاک آن را تحلیل کنیم و از این اطلاعات برای انتخاب، نصب و عیب‌یابی صحیح استفاده کنیم.

پلاک سنسور القایی چیست؟

پلاک سنسور القایی، بخشی از بدنه یا لیبل حک‌ شده روی سنسور است که اطلاعات فنی کلیدی آن را در اختیار کاربر قرار می‌دهد. این اطلاعات معمولاً شامل مدل، ولتاژ کاری، نوع خروجی، فاصله تشخیص، درجه حفاظت و سایر مشخصات محیطی هستند.

اهمیت پلاک‌خوانی زمانی مشخص می‌شود که بدانیم:

ظاهر فیزیکی سنسورها اغلب گمراه‌کننده است.
دو سنسور با ابعاد یکسان می‌توانند عملکرد کاملاً متفاوتی داشته باشند.
در بسیاری از مواقع، دیتاشیت در دسترس نیست و تنها مرجع ما پلاک سنسور است.

در محیط‌های صنعتی، استفاده از سنسوری که مشخصات آن به‌درستی شناخته نشده، ممکن است منجر به:

عملکرد ناپایدار خط تولید
قطع و وصل اشتباه سیگنال
سوختن سنسور یا ورودی PLC
افزایش هزینه‌های تعمیر و تعویض

به همین دلیل، تسلط بر پلاک‌ خوانی سنسور القایی یک مهارت ضروری برای تکنسین‌ ها، مهندسان برق و حتی خریداران تجهیزات صنعتی است.

چرا کدخوانی سنسور القایی اهمیت حیاتی دارد؟

کد فنی یا Part Number سنسور القایی، خلاصه‌ای فشرده از تمام مشخصات مهم آن است. تولیدکنندگان معتبر به‌جای نوشتن توضیحات طولانی روی بدنه، از سیستم کدگذاری استاندارد استفاده می‌کنند.

اهمیت کدخوانی زمانی بیشتر می‌شود که بدانید:

هر حرف یا عدد در کد، معنی مشخصی دارد.
تغییر یک کاراکتر کوچک می‌تواند نوع خروجی، فاصله تشخیص یا حتی کاربرد سنسور را عوض کند.
بسیاری از سنسورهای موجود در بازار ایران، بدون جعبه و فقط با بدنه به دست مصرف‌کننده می‌رسند.

در تجربه‌های میدانی، شایع‌ترین مشکلاتی که به دلیل کدخوانی نادرست ایجاد می‌شوند شامل موارد زیر هستند:

انتخاب سنسور NPN به‌جای PNP و ناسازگاری با PLC
استفاده از سنسور AC در مدار DC
نصب سنسور Flush به‌جای Non-Flush و کاهش شدید فاصله تشخیص
نادیده گرفتن درجه حفاظت IP در محیط‌های مرطوب یا روغنی

آموزش گام‌ به‌ گام نام گذاری سنسور القایی

برای درک بهتر کدخوانی، فرض کنیم با یک کد واقعی سروکار داریم. به‌عنوان مثال:

IFM IFS204

در نگاه اول، این کد ممکن است صرفاً یک ترکیب تصادفی از حروف و اعداد به نظر برسد، اما در واقع هر بخش آن معنی مشخصی دارد.

معمولاً ساختار کد سنسور القایی به این صورت است:

حروف ابتدایی → نوع سنسور یا سری محصول
اعداد میانی → قطر بدنه، فاصله تشخیص یا ویژگی مکانیکی
حروف یا اعداد پایانی → نوع خروجی، اتصال یا نوع نصب

در مثال بالا:

IFS نشان‌دهنده سنسور القایی در سری مشخصی از محصولات IFM است.
204 معمولاً به ترکیبی از قطر بدنه و فاصله تشخیص اشاره دارد که برای تفسیر دقیق آن باید به دیتاشیت همان برند مراجعه کرد.

نکته مهم اینجاست که کدها بین برندهای مختلف یکسان نیستند؛ بنابراین کدخوانی باید همیشه در چارچوب همان تولیدکننده انجام شود

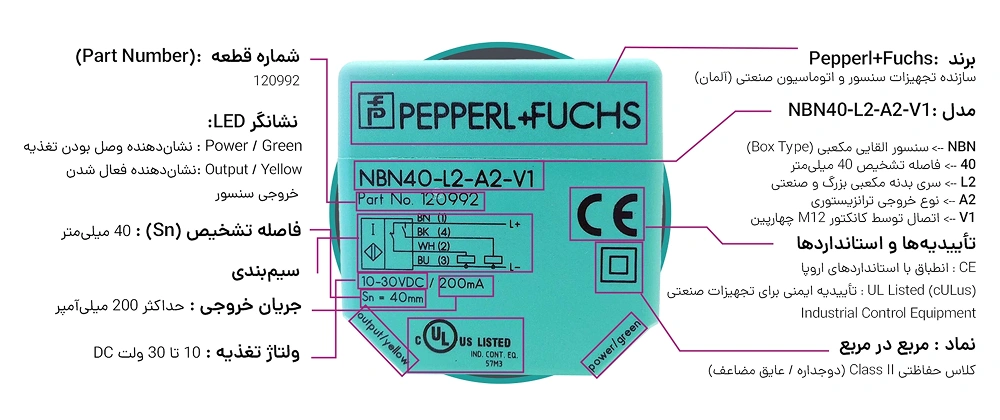

چه اطلاعاتی روی سنسور القایی درج می‌شود؟

پلاک سنسور القایی معمولاً اطلاعات زیر را در خود دارد. دانستن معنای هر یک از این موارد، شما را از حدس و آزمون‌وخطا بی‌نیاز می‌کند.

نوع خروجی سنسور

یکی از مهم‌ترین اطلاعات روی پلاک، نوع خروجی است که معمولاً به‌صورت زیر مشخص می‌شود:

NPN
PNP
NO (Normally Open)
NC (Normally Closed)

انتخاب اشتباه در این بخش، مستقیماً باعث عدم شناسایی سنسور توسط PLC می‌شود. بنابراین قبل از خرید یا نصب، باید بدانید ورودی کنترلر شما از چه نوعی پشتیبانی می‌کند.

ولتاژ کاری

ولتاژ کاری به‌صورت بازه (مثلاً 10–30V DC) روی پلاک درج می‌شود. ارتباط این مشخصه با ایمنی بسیار جدی است، زیرا:

اتصال سنسور DC به منبع AC می‌تواند فوراً باعث سوختن آن شود.
ولتاژ خارج از بازه مجاز، عملکرد ناپایدار ایجاد می‌کند.

فاصله تشخیص (Sn)

Sn یا Sensing Distance فاصله‌ای است که سنسور می‌تواند یک فلز استاندارد را تشخیص دهد. باید توجه داشت:

فاصله اسمی با فاصله واقعی متفاوت است.
جنس فلز هدف (آهن، آلومینیوم، استیل) بر این فاصله اثر می‌گذارد.
نصب Flush یا Non-Flush نیز در این مقدار تأثیر مستقیم دارد.

درجه حفاظت (IP)

کد IP مانند IP67 یا IP68 نشان‌دهنده مقاومت سنسور در برابر گردوغبار و رطوبت است. این مشخصه در محیط‌های صنعتی یکی از عوامل تعیین‌کننده عمر سنسور محسوب می‌شود.

تفاوت کدگذاری سنسور القایی در برندهای مختلف

یکی از نکاتی که اغلب نادیده گرفته می‌شود، تفاوت سیستم کدگذاری بین برندهاست. برای مثال:

در برند SICK، کدها بسیار دقیق و مهندسی‌شده هستند و تقریباً تمام ویژگی‌ها در کد پنهان شده‌اند.
برند IFM از کدگذاری منطقی و نسبتاً قابل‌تحلیل استفاده می‌کند.
در Autonics کدها ساده‌تر هستند، اما بدون دیتاشیت ممکن است جزئیات مهمی پنهان بماند.
در Omron اغلب نیاز به مراجعه مستقیم به دیتاشیت احساس می‌شود.

به همین دلیل، توصیه می‌شود هرگز صرفاً با مقایسه ظاهری کدها بین دو برند، نتیجه‌گیری نکنید.

اشتباهات رایج در کدخوانی سنسور القایی

در بررسی‌های میدانی، برخی اشتباهات به‌صورت مکرر دیده می‌شوند:

نادیده گرفتن دمای کاری در محیط‌های گرم
توجه نکردن به IP در خطوط شست‌وشو یا محیط‌های مرطوب
تصور اشتباه درباره فاصله تشخیص اسمی
بی‌توجهی به نوع اتصال (کانکتوری یا کابلی)

شناخت این خطاها به همان اندازه دانستن مشخصات درست اهمیت دارد.

چگونه از روی کد فنی، سنسور مناسب را انتخاب کنیم؟

برای انتخاب صحیح سنسور القایی، می‌توان از یک چک‌لیست ساده اما کاربردی استفاده کرد:

نوع فلز هدف چیست؟
شرایط محیطی چگونه است؟
PLC یا کنترلر چه نوع ورودی دارد؟
نصب Flush یا Non-Flush نیاز است؟
ولتاژ و فاصله تشخیص چقدر باید باشد؟

پلاک و کد فنی سنسور، پاسخ تمام این سوالات را در اختیار شما می‌گذارد؛ به شرط آنکه بتوانید آن را درست بخوانید.

نیاز به مشاوره برای انتخاب سنسور

کدخوانی و پلاک‌خوانی سنسور القایی یک مهارت صرفاً تئوریک یا دانشگاهی نیست، بلکه دانشی کاملاً عملی و اقتصادی است که نقش مستقیمی در عملکرد صحیح، طول عمر تجهیزات و ایمنی سیستم‌های صنعتی دارد. زمانی که بتوانید اطلاعات درج‌شده روی پلاک و کد فنی یک سنسور القایی را به‌درستی تفسیر کنید، عملاً ریسک انتخاب اشتباه به حداقل می‌رسد و از هزینه‌های پنهان ناشی از خرابی، تعویض زودهنگام یا توقف خط تولید جلوگیری خواهد شد.

با تسلط بر اصولی که در این مقاله بررسی شد، می‌توانید:

سنسور القایی مناسب هر کاربرد را با اطمینان و دقت انتخاب کنید
از خطاهای پرهزینه در خرید، نصب و راه‌اندازی جلوگیری نمایید
در زمان عیب‌یابی و تعمیر، تصمیم‌های سریع‌تر و دقیق‌تری بگیرید

در فروشگاه ایستاتجهیز، انتخاب سنسور تنها به فروش محصول محدود نمی‌شود. اگر در تفسیر پلاک، کد فنی یا انتخاب سنسور القایی مناسب پروژه خود تردید دارید، می‌توانید پیش از خرید با کارشناسان فنی ما مشورت کنید تا بر اساس شرایط نصب، نوع فلز هدف، PLC مورد استفاده و محیط کاری، بهترین گزینه به شما پیشنهاد شود.
