منبع تغذیه سوئیچینگ (Switching Power Supply) نوعی مدار الکترونیکی است که برای تبدیل و تنظیم ولتاژ ورودی AC یا DC به ولتاژ خروجی مطلوب با استفاده از عنصر کلیدزنی (معمولاً ترانزیستورهای قدرت مانند MOSFET یا IGBT) طراحی شده است. در این سیستم ها، به جای روش خطی که در آن ولتاژ اضافی روی عنصر گذرا (مثل یک رگولاتور خطی) به حرارت تبدیل می شود، کلیدزنی در فرکانس بالا (معمولاً چند ده کیلوهرتز تا چند مگاهرتز) انجام می گیرد. سیگنال کلیدزنی با استفاده از یک مدولاسیون پهنای پالس (PWM) یا روش های مشابه شکل می گیرد، سپس از طریق سلف و خازن های فیلتر عبور کرده و به ولتاژ خروجی پیوسته و تثبیت شده تبدیل می شود.
مزیت اصلی منبع تغذیه صنعتی، بهره وری بالای آن ها (معمولاً بیش از ۸۰–۹۰٪) و کاهش حجم و وزن اجزای فیلترینگ و هیت سینک است. این کاهش حجم و وزن، آن ها را برای تجهیزات الکترونیکی قابل حمل، سرورها، مودم ها و انواع مصارف صنعتی و مخابراتی ایده آل می سازد. همچنین با تنظیم دقیق فرکانس و شیب سیگنال کلیدزنی، می توان تولید نویز الکترومغناطیسی (EMI) را کنترل کرد و عملکرد پایدار و ایمن را تضمین نمود.
منبع تغذیه سوئیچینگ چگونه کار میکند

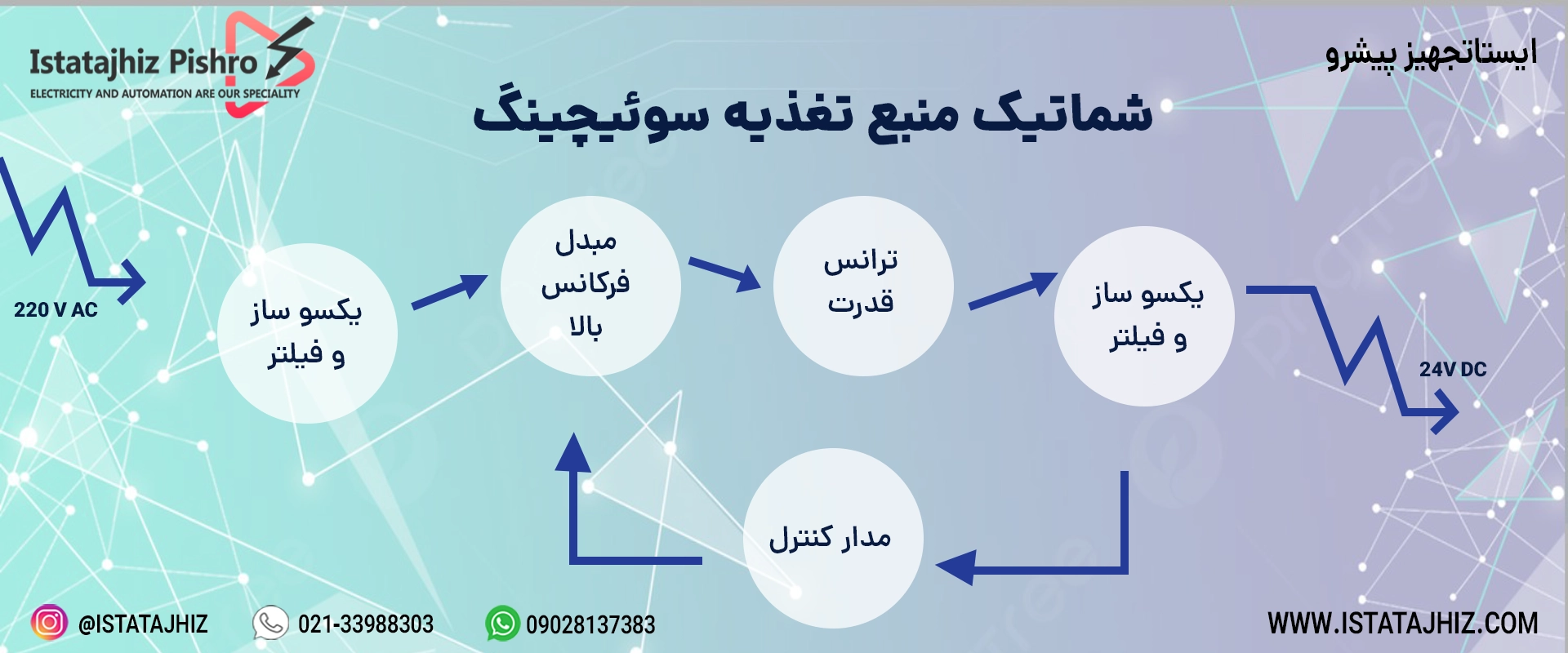

منبع تغذیه سوئیچینگ (SMPS) با تبدیل برق ورودی AC یا DC به ولتاژ DC پایدار و قابلاستفاده کار میکند؛ به این صورت که ابتدا ولتاژ ورودی یکسو شده و به DC تبدیل میشود، سپس این ولتاژ DC توسط ترانزیستورهای قدرت با فرکانس بالا بهصورت پالسی قطع و وصل میگردد.
این سیگنال پالسی به ترانسفورماتور فرکانس بالا منتقل شده و پس از کاهش یا افزایش سطح ولتاژ، دوباره یکسو و فیلتر میشود تا ولتاژ خروجی تثبیتشده به دست آید. در نهایت، مدار فیدبک بهطور مداوم ولتاژ خروجی را پایش کرده و با تنظیم عرض پالس (PWM)، ولتاژ را در مقدار مشخص نگه میدارد که نتیجه آن راندمان بالا، ابعاد کوچک و تلفات حرارتی کمتر نسبت به منابع تغذیه خطی است.

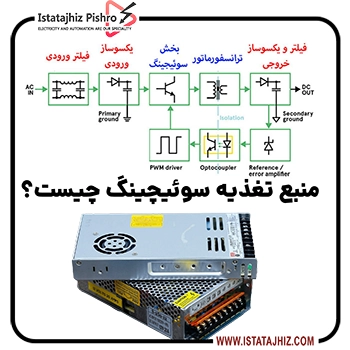

اجزای اصلی منبع تغذیه سوئیچینگ
در یک منبع تغذیه سوئیچینگ (SMPS)، اجزای مختلف به صورت هماهنگ با یکدیگر کار می کنند تا ولتاژ و جریان خروجی با کیفیت و پایداری بالا فراهم شود. در ادامه هر یک از بخش های منبع تغذیه سوئیچینگ را معرفی می کنیم:
فیلتر نویز ورودی (EMI Filter)
مسئول کاهش تداخل الکترومغناطیسی ورودی و جلوگیری از بازتاب نویز به شبکه ی برق عمومی است. معمولاً از ترکیب سلف ها و خازن های خاص برای تأمین تطابق امپدانس و حذف فرکانس های ناخواسته استفاده می شود.
یکسوکننده و خازن ذخیره (Rectifier & Bulk Capacitor)
بعد از فیلتر EMI، ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) توسط دیود یا پل دیودی یکسو می شود و خازن بزرگ پس از آن انرژی را ذخیره کرده و ولتاژ پیوسته ای ایجاد می کند.
مدار کلیدزنی (Power Switch)
عنصر اصلی انتقال انرژی است که معمولاً ترانزیستورهای قدرت همچون MOSFET یا IGBT در نقش کلید عمل می کنند. این کلیدها با سرعت بالا روشن و خاموش شده و مدولاسیون پهنای پالس (PWM) را پیاده سازی می کنند.
ترانسفورماتور (Transformer) یا سلف (Inductor)
در منابع ایزوله از ترانسفورماتور برای جداسازی و تبدیل ولتاژ استفاده می شود و در انواع غیرایزوله (مانند باک/بوست) از سلف برای تغییر مقدار ولتاژ و صاف سازی جریان بهره می گیرند.
یکسوکننده خروجی و فیلتر (Output Rectifier & Filter)
پس از بخش القایی، جریان پالس شده به کمک دیود شاتکی یا ماسفت یکسو شده و سپس با استفاده از خازن ها و سلف های خروجی فیلتر می شود تا ولتاژ خروجی صاف و پایدار گردد.
مدار کنترل و فیدبک (Control & Feedback)
یک آی سی یا مدار مخصوص وظیفه ی تولید سیگنال کلیدزنی (PWM) را بر عهده دارد و با مقایسه ولتاژ/جریان خروجی با مقدار مرجع، پهنای پالس را تنظیم می کند تا تنظیم ولتاژ دقیق حفظ شود.
مدار درایور گیت (Gate Driver) و تأمین راه اندازی
برای تأمین ولتاژ راه اندازی و درایو صحیح گیت ترانزیستورهای قدرت از این مدار استفاده می شود. همچنین شامل مقاومت ها و کمپوننت های حفاظتی جهت جلوگیری از نوسانات و امواج بازگشتی است.
نحوه استفاده از منبع تغذیه سوئیچینگ
استفاده از منبع تغذیه سوئیچینگ نیازمند رعایت دقیق پیشنیازهای فنی برای تضمین پایداری ولتاژ و افزایش طول عمر دستگاه است؛ در اولین گام باید سوئیچ انتخاب ولتاژ ورودی (110V/220V) را با برق شهر مطابقت داد و سپس سیمهای فاز، نول و حتماً اتصال زمین (Earth) را به ترمینالهای مربوطه متصل کرد تا از بروز شوک الکتریکی یا نویز خروجی جلوگیری شود.
پس از برقراری جریان، با استفاده از مولتیمتر و پتانسیومتر تنظیم ولتاژ (ADJ)، مقدار خروجی را دقیقاً روی سطح مورد نیاز تثبیت نموده و بار مصرفی را با رعایت قطبیت مثبت و منفی وصل کنید، به طوری که برای جلوگیری از استهلاک قطعات و افت ولتاژ، تنها از ۸۰ درصد توان نامی منبع استفاده شده و فضای کافی برای تهویه و خنکسازی مدار فراهم باشد.
انواع توپولوژی منبع تغذیه سوئیچینگ
در طراحی منابع تغذیه سوئیچینگ، انتخاب توپولوژی مناسب نقش کلیدی در عملکرد نهایی، بهره وری و هزینهٔ دستگاه دارد. توپولوژی های مختلف بسته به نیاز به ایزولاسیون، نسبت تبدیل ولتاژ، پیچیدگی مدار و کاربرد نهایی دسته بندی می شوند. در ادامه، مهم ترین توپولوژی های متداول SMPS را معرفی می کنیم.
- Buck (کاهنده)
یک توپولوژی غیرایزوله که ولتاژ خروجی را همواره کمتر از ولتاژ ورودی نگه می دارد. ساده ترین ساختار را دارد و برای کاربردهای با جریان بالا و افت ولتاژ کم مناسب است.
- Boost (افزاینده)
توپولوژی غیرایزوله ای که قادر است ولتاژ خروجی را به مقداری بالاتر از ولتاژ ورودی تبدیل کند. معمولاً در مدارهای با ولتاژ باتری پایین که نیاز به ولتاژ بالاتری دارند مورد استفاده قرار می گیرد. - Buck–Boost (کاهنده–افزاینده)
این توپولوژی غیرایزوله می تواند ولتاژ خروجی را بالاتر یا پایین تر از ورودی تنظیم کند. پیاده سازی آن کمی پیچیده تر است اما در کاربردهایی که ولتاژ ورودی دامنهٔ وسیعی دارد، بسیار کارآمد است. - Cuk (کوک)
توپولوژی غیرایزوله که با استفاده از یک خازن انتقال انرژی، همزمان قابلیت کاهندگی و افزایندگی ولتاژ را دارد و جریان ورودی تقریباً پیوسته است. مناسب کاربردهای حساس به نویز جریان. - SEPIC (سِپیک)
یک توپولوژی غیرایزوله که مشابه Buck–Boost عمل می کند اما جریان ورودی نرم تر و جداسازی بهتری ارائه می دهد. در کاربردهایی که نیاز به انعطاف در تنظیم ولتاژ و جریان خوب است، کاربرد دارد. - Flyback (فلایبَک)
ساده ترین توپولوژی ایزوله با یک ترانسفورماتور و یک کلید سوئیچ. در توان های پایین تا متوسط مرسوم است و هزینهٔ ساخت پایینی دارد.
مزایا و معایب استفاده از Switching Power Supply
| مزایا | معایب |
|---|---|
| بهرهوری بالا (۸۰–۹۵٪) | پیچیدگی طراحی و پیادهسازی بالاتر |
| حجم و وزن کم بهدلیل اجزای فیلتر و هیتسینک کوچکتر | تولید نویز الکترومغناطیسی (EMI) بیشتر |
| دامنه گسترده ولتاژ ورودی و خروجی | نیاز به فیلترهای EMI/EMC جهت کاهش تداخل |
| دقت و تثبیت بالا در تنظیم ولتاژ خروجی | هزینه اولیه بالاتر آیسیها و قطعات راهانداز |
| توانایی کار در فرکانسهای بالا و پاسخ سریع به تغییر بار | ریسک ناپایداری و نوسان در صورت طراحی یا تنظیم فیدبک نامناسب |
| استفاده در طیف وسیع کاربردها از تجهیزات قابلحمل تا مراکز داده و مخابرات | تعمیر و عیبیابی سختتر نسبت به منابع خطی ساده |
نحوه عملکرد منبع تغذیه سوئیچینگ
منبع تغذیه سوئیچینگ (SMPS) با استفاده از یک فرآیند چندمرحله ای انرژی ورودی را به شکل بهینه و با کمترین تلفات تبدیل و تنظیم می کند:
- فیلتر ورودی و یکسوسازی
ولتاژ متناوب شبکه (AC) ابتدا از فیلتر EMI عبور می کند تا نویزها و هارمونیک های مزاحم حذف شوند. سپس با یکسوساز (پل دیودی) به ولتاژ مستقیم (DC) تبدیل شده و یک خازن بزرگ (خازن ذخیره) آن را صاف می سازد تا منبع بعدی انرژی یکنواخت دریافت کند. - مدولاسیون و کلیدزنی
ولتاژ DC صاف شده به مرحله کلیدزنی می رود؛ جایی که یک ترانزیستور قدرت (MOSFET یا IGBT) با سرعت بالا (چند ده کیلوهرتز تا چند مگاهرتز) روشن و خاموش می شود. نسبت زمان روشن به خاموش (Duty Cycle) با استفاده از سیگنال PWM کنترل می شود تا میانگین انرژی منتقل شده مطابق ولتاژ خروجی مورد نظر باشد. - تبدیل ولتاژ (ترانسفورماتور یا سلف)
در توپولوژی های ایزوله (مانند فلای بک، فوروارد، نیم پل)، پالس های سوئیچ شده وارد ترانسفورماتوری می شوند که علاوه بر تبدیل ولتاژ، جداسازی گالوانیک بین ورودی و خروجی را نیز فراهم می کند.
در توپولوژی های غیرایزوله (مانند باک، بوست)، پالس ها از طریق یک سلف عبور کرده و با تغییر ذخیره و آزادسازی انرژی، ولتاژ را کاهش یا افزایش می دهند. - یکسوسازی و فیلتر خروجی
پس از مرحله القایی، سیگنال پالس شده مجدداً با دیود یا ماسفت در خروجی یکسوسازی شده و سپس با ترکیب سلف و خازن های فیلتر، به یک ولتاژ DC صاف و با ریپل بسیار کم تبدیل می شود. - مدار کنترل و فیدبک
یک آی سی کنترلی با مقایسه ولتاژ (و گاهی جریان) خروجی با مقدار مرجع، پهنای پالس PWM را بهصورت لحظه ای تنظیم می کند. این فیدبک باعث حفظ ثبات ولتاژ خروجی حتی در مقابل نوسانات بار و تغییرات ولتاژ ورودی می شود. - مدار درایور گیت و حفاظتها
برای روشن و خاموش کردن صحیح ترانزیستور قدرت، یک مدار درایور گیت ولتاژ و جریان مناسب را تأمین می کند. همچنین اجزای حفاظتی مانند کلید جریان و محدودکننده ولتاژ از آسیب های احتمالی در شرایط گذرا یا بارهای غیرعادی جلوگیری می کنند.
با این رویکرد، SMPS ضمن بهره وری بالا و حجم و وزن کم، توانایی ارائه ولتاژ خروجی ثابت و پاسخ سریع به تغییرات بار را داراست.
کاربردهای منبع تغذیه سوئیچینگ
منبع تغذیه سوئیچینگ به واسطهٔ بهره وری بالا، ابعاد و وزن کم و قابلیت تنظیم دقیق ولتاژ و جریان، در طیف وسیعی از صنایع و دستگاه ها بهکار می رود. کاربرد منبع تغذیه سوئیچینگ بسیار گسترده است، از تأمین ولتاژهای مختلف (+12V، +5V، +3.3V) در کامپیوترها و سرورها و پاور کیس های دسکتاپ گرفته تا آداپتورها و شارژرهای لپ تاپ، موبایل و پاوربانک؛ از ایستگاه های BTS و روترهای مخابراتی تا سیستم های پزشکی مانند سونوگرافی و تجهیزات مونیتورینگ بیمار.
در درایورهای LED خیابانی و صنعتی برای کنترل جریان و کاهش ریپل؛ در PLCها، درایوهای موتور و دستگاه های اتوماسیون صنعتی برای تأمین ولتاژ دقیق؛ در خودروهای الکتریکی و هیبریدی برای تبدیل ولتاژ باتری به سطوح الکترونیکی داخلی؛ در اینورترهای خورشیدی و شارژکنترلرهای انرژی های تجدیدپذیر؛ در بخش شارژر و اینورتر UPSها؛ و حتی در کاربردهای حساس فضایی و ماهواره ای که کمترین وزن و نویز الکترومغناطیسی موردنیاز است.
سخن پایانی
در نهایت، منابع تغذیه سوئیچینگ با کارایی بالا، انعطاف پذیری و ابعاد جمعوجور، ستون فقرات تأمین انرژی در دنیای الکترونیک مدرن هستند و همین ویژگی ها موجب می شود تا در آینده نیز با پیشرفت فناوری های نوین، نقش پررنگ تری در بهینه سازی مصرف انرژی و کوچک سازی تجهیزات ایفا کنند.
