پلاگ دیواری با پایلوت پین بمیس BC3-6505-7236

پلاگ دیواری Bemis BC3-6505-7236 یک تجهیز اتصال برق صنعتی از نوع Low Voltage Wall Mount Plug with Pilot Pin است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز مورد استفاده قرار می‌گیرد. این مدل دارای جریان نامی 125 آمپر و آرایش 3P+E+N بوده و برای سیستم‌های سه‌فاز با ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این پلاگ دارای 5 پین با آرایش 3P+E+N است که شامل سه فاز، ارت و نول می‌شود. همچنین این مدل به Pilot Pin مجهز است و موقعیت ساعت آن 6h است.

پلاگ BC3-6505-7236 از درجه حفاظت IP67 برخوردار است و در برابر نفوذ گردوغبار و آب در شرایط تعریف‌شده این درجه حفاظت مقاومت دارد. طراحی Wall Mount این مدل برای نصب روی دیوار یا سطوح تجهیزات صنعتی در نظر گرفته شده است.

بدنه پلاگ از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس Brass (برنج) هستند. همچنین اتصال سیم‌ها توسط ترمینال‌های پیچی انجام می‌شود.

این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی پلاگ Bemis BC3-6505-7236

• برند Bemis
• کشور سازنده ترکیه
• کد محصول BC3-6505-7236
• نوع محصول Low Voltage Wall Mount Plug with Pilot Pin
• نوع نصب دیواری
• ویژگی ساختاری دارای Pilot Pin
• جریان نامی 125 آمپر
• آرایش قطب‌ها 3P+E+N
• تعداد پین 5 پین
• نوع برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• فرکانس 50/60 هرتز
• موقعیت ساعت 6h
• درجه حفاظت IP67
• نوع حفاظت Water Proof
• نوع ترمینال ترمینال پیچی
• جنس بدنه PA6 / ABS
• جنس کنتاکت Brass / برنج

ویژگی‌های پلاگ دیواری 125 آمپر بمیس

• جریان نامی 125 آمپر
• مناسب برای سیستم برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• آرایش 3P+E+N
• دارای 5 پین
• شامل سه فاز، نول و ارت
• مجهز به Pilot Pin
• موقعیت ساعت 6h
• طراحی Wall Mount
• درجه حفاظت IP67
• دارای ترمینال‌های پیچی
• بدنه از جنس PA6 / ABS
• کنتاکت‌های برنجی
• ساخت ترکیه توسط برند Bemis

IP67 در پلاگ Bemis BC3-6505-7236

درجه حفاظت IP67 میزان مقاومت پلاگ را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

رقم 6 نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است و رقم 7 نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب طبق شرایط تعیین‌شده برای این درجه حفاظت است.

به همین دلیل پلاگ BC3-6505-7236 برای بسیاری از محیط‌های صنعتی و کارگاهی دارای گردوغبار، رطوبت یا احتمال تماس با آب مناسب است. برای حفظ این سطح حفاظت، نصب صحیح و مونتاژ مناسب محصول ضروری است.

کاربردهای پلاگ Bemis BC3-6505-7236

پلاگ دیواری BC3-6505-7236 در کاربردهای مختلف برق صنعتی قابل استفاده است، از جمله:

• ماشین‌آلات و تجهیزات صنعتی
• تابلوهای برق
• خطوط تولید
• تجهیزات کارخانه‌ای
• سیستم‌های توزیع برق
• تجهیزات سه‌فاز
• کارگاه‌های صنعتی
• تجهیزات نیازمند اتصال نول
• محیط‌های صنعتی دارای گردوغبار و رطوبت

راهنمای نصب پلاگ BC3-6505-7236

برای نصب این پلاگ باید مدار کاملاً از منبع برق جدا شده و سیم‌کشی توسط فرد متخصص انجام شود.

• برق مدار را به‌طور کامل قطع کنید.
• محل مناسب نصب دیواری را مشخص کنید.
• سیم‌های سه فاز، نول و ارت را مطابق آرایش 3P+E+N آماده کنید.
• سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
• اتصالات ترمینال‌های پیچی را به‌درستی محکم کنید.
• پلاگ را روی سطح موردنظر به‌صورت صحیح تثبیت کنید.
• پیش از برق‌دار کردن مدار، سیم‌بندی، نول، ارت و اتصالات را بررسی کنید.

قیمت پلاگ Bemis BC3-6505-7236

قیمت Bemis BC3-6505-7236 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای دریافت قیمت روز و اطلاع از موجودی این محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید پلاگ Bemis BC3-6505-7236 از ایستاتجهیز

برای خرید پلاگ دیواری 125 آمپر سه‌فاز 5 پین با پایلوت پین بمیس BC3-6505-7236 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

ایستاتجهیز در زمینه تأمین تجهیزات برق صنعتی فعالیت دارد و امکان استعلام قیمت سوکت نری و مادگی صنعتی ، موجودی و دریافت اطلاعات فنی محصولات بمیس را فراهم می‌کند.

اهمیت موقعیت ساعت 6h در پلاگ بمیس

موقعیت ساعت 6h یکی از مشخصات مهم در تجهیزات اتصال برق صنعتی است و هنگام انتخاب تجهیز متقابل باید بررسی شود.

برای استفاده از BC3-6505-7236 در یک اتصال کامل، موقعیت ساعت 6h، تعداد پین‌ها و آرایش 3P+E+N باید با تجهیز مقابل هماهنگ باشند.

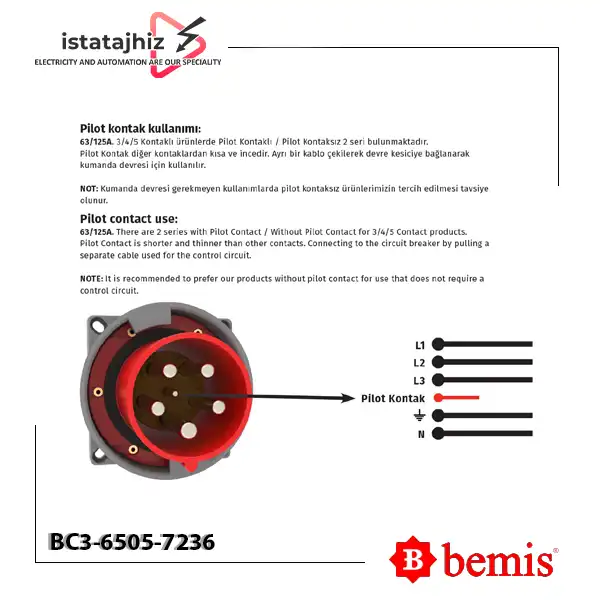

Pilot Pin در پلاگ BC3-6505-7236

پلاگ BC3-6505-7236 دارای Pilot Pin است. این ویژگی بخشی از ساختار محصول بوده و هنگام انتخاب تجهیز جایگزین یا متقابل باید مورد توجه قرار گیرد.

جزئیات عملکرد الکتریکی و نحوه سیم‌بندی Pilot Pin در اطلاعات ارائه‌شده برای این مدل مشخص نشده است؛ بنابراین برای تعیین عملکرد دقیق آن باید به نقشه یا دستورالعمل فنی سازنده مراجعه شود.

تفاوت پلاگ دیواری با پلاگ تابلویی توکار

پلاگ BC3-6505-7236 از نوع Wall Mount Plug است و برای نصب روی دیوار یا سطح تجهیزات طراحی شده است.

در مقابل، مدل‌های Flush Mount Plug برای نصب توکار روی تابلو یا پنل به کار می‌روند. بنابراین هنگام انتخاب محصول، علاوه بر مشخصات الکتریکی، نوع نصب نیز باید با ساختار محل اجرا مطابقت داشته باشد.

تفاوت آرایش 3P+E و 3P+E+N

پلاگ BC3-6505-7236 دارای آرایش 3P+E+N و 5 پین است. در این ساختار سه فاز، ارت و نول در اتصال حضور دارند.

در آرایش 3P+E، سه فاز و ارت وجود دارد و محصول دارای 4 پین است. بنابراین هنگام انتخاب تجهیز مناسب، نیاز مدار به نول و تعداد پین‌ها باید به‌صورت دقیق بررسی شود.

نتیجه‌گیری

پلاگ دیواری Bemis BC3-6505-7236 یک تجهیز اتصال برق صنعتی 125 آمپر، سه‌فاز، 3P+E+N و 5 پین است که برای ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این مدل با طراحی دیواری، مجهز به Pilot Pin، درجه حفاظت IP67، موقعیت ساعت 6h، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی، برای اتصال تجهیزات سه‌فاز در کاربردهای صنعتی و کارگاهی مناسب است.
