پلاگ تابلویی توکار با پایلوت پین بمیس BC3-6505-7114

پلاگ تابلویی Bemis BC3-6505-7114 یک تجهیز اتصال برق صنعتی از نوع Low Voltage Flush Mount Plug with Pilot Pin است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز مورد استفاده قرار می‌گیرد. این مدل دارای جریان نامی 125 آمپر و آرایش 3P+E+N بوده و برای سیستم‌های سه‌فاز با ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این پلاگ دارای 5 پین با آرایش 3P+E+N است که شامل سه فاز، ارت و نول می‌شود. همچنین به Pilot Pin مجهز است که به‌عنوان یکی از اجزای ساختاری این مدل در نظر گرفته شده است.

پلاگ BC3-6505-7114 دارای موقعیت ساعت 6h و درجه حفاظت IP67 است. طراحی Flush Mount این مدل برای نصب توکار روی تابلو یا پنل مناسب بوده و فرم نصب آن با پلاگ‌های روکار یا دیواری متفاوت است.

بدنه پلاگ از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس Brass (برنج) هستند. همچنین برای اتصال سیم‌ها از ترمینال‌های پیچی استفاده می‌شود.

این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی پلاگ تابلویی Bemis BC3-6505-7114

• برند Bemis
• کشور سازنده ترکیه
• کد محصول BC3-6505-7114
• نوع محصول Low Voltage Flush Mount Plug with Pilot Pin
• نوع نصب تابلویی توکار
• ویژگی ساختاری دارای Pilot Pin
• جریان نامی 125 آمپر
• آرایش قطب‌ها 3P+E+N
• تعداد پین 5 پین
• نوع برق سه‌فاز
• ولتاژ نامی 380 تا 415 ولت
• فرکانس 50/60 هرتز
• موقعیت ساعت 6h
• درجه حفاظت IP67
• نوع حفاظت Water Proof
• نوع ترمینال ترمینال پیچی
• جنس بدنه PA6 / ABS
• جنس کنتاکت Brass / برنج

ویژگی‌های پلاگ تابلویی 125 آمپر بمیس

• جریان نامی 125 آمپر
• مناسب برای برق سه‌فاز 380 تا 415 ولت
• آرایش 3P+E+N
• دارای 5 پین
• شامل سه فاز، نول و ارت
• مجهز به Pilot Pin
• موقعیت ساعت 6h
• طراحی Flush Mount
• نصب توکار تابلویی
• درجه حفاظت IP67
• دارای ترمینال‌های پیچی
• بدنه از جنس PA6 / ABS
• کنتاکت‌های برنجی
• ساخت ترکیه توسط برند Bemis

IP67 در پلاگ تابلویی Bemis BC3-6505-7114

درجه حفاظت IP67 میزان مقاومت پلاگ را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

رقم 6 نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار و رقم 7 نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب طبق شرایط تعیین‌شده برای این درجه حفاظت است.

به همین دلیل پلاگ BC3-6505-7114 برای بسیاری از محیط‌های صنعتی و کارگاهی دارای گردوغبار، رطوبت یا احتمال تماس با آب مناسب است. برای حفظ سطح حفاظت IP67، نصب و مونتاژ صحیح محصول اهمیت دارد.

کاربردهای پلاگ Bemis BC3-6505-7114

پلاگ تابلویی BC3-6505-7114 در کاربردهای مختلف برق صنعتی قابل استفاده است، از جمله:

1. تابلوهای برق صنعتی
2. پنل‌های صنعتی
3. ماشین‌آلات و تجهیزات سه‌فاز
4. خطوط تولید
5. تجهیزات کارخانه‌ای
6. سیستم‌های توزیع برق
7. تجهیزات نیازمند اتصال نول
8. تجهیزات صنعتی با جریان نامی بالا
9. محیط‌های صنعتی و کارگاهی

راهنمای نصب پلاگ BC3-6505-7114

برای نصب صحیح این پلاگ، مدار باید کاملاً از منبع برق جدا شده و عملیات سیم‌کشی توسط فرد متخصص انجام شود.

• محل مناسب نصب توکار روی تابلو یا پنل را مشخص کنید.
• سیم‌های سه فاز، نول و ارت را مطابق آرایش 3P+E+N آماده کنید.
• سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
• اتصالات ترمینال‌های پیچی را به‌درستی محکم کنید.
• پلاگ را در محل نصب قرار داده و به‌صورت صحیح تثبیت کنید.
• از استقرار صحیح بدنه و اجزای اتصال اطمینان حاصل کنید.
• پیش از برق‌دار کردن مدار، سیم‌بندی، نول، ارت و وضعیت اتصال را بررسی کنید.

قیمت پلاگ Bemis BC3-6505-7114

قیمت Bemis BC3-6505-7114 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای دریافت قیمت روز و اطلاع از موجودی این مدل، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید پلاگ تابلویی Bemis BC3-6505-7114 از ایستاتجهیز

برای خرید پلاگ تابلویی توکار 125 آمپر سه‌فاز 5 پین با پایلوت پین بمیس BC3-6505-7114 می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

ایستاتجهیز در زمینه تأمین تجهیزات برق صنعتی فعالیت دارد و امکان استعلام قیمت سوکت نری و مادگی صنعتی، موجودی و دریافت اطلاعات فنی محصولات بمیس را فراهم می‌کند.

اهمیت موقعیت ساعت 6h در پلاگ بمیس

موقعیت ساعت 6h یکی از مشخصات مهم در تجهیزات اتصال برق صنعتی است و در سازگاری مکانیکی پلاگ با تجهیز متقابل نقش دارد.

هنگام انتخاب تجهیز مکمل برای BC3-6505-7114 باید علاوه بر جریان و ولتاژ، تعداد پین‌ها، آرایش 3P+E+N و موقعیت ساعت 6h نیز بررسی شود.

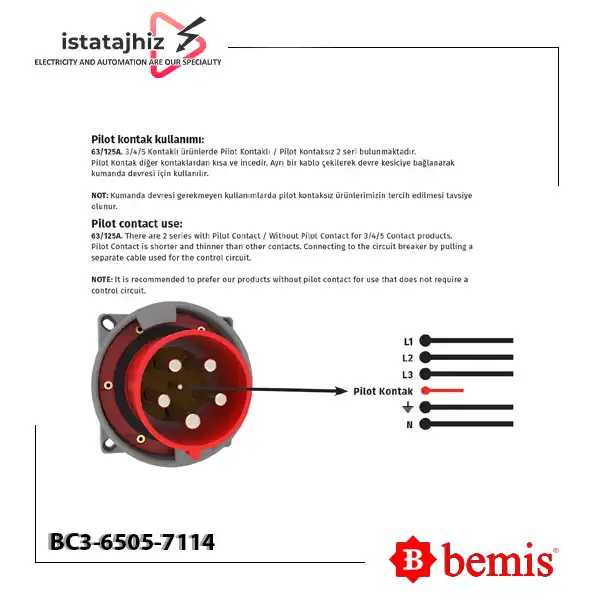

Pilot Pin در پلاگ BC3-6505-7114

مدل BC3-6505-7114 به Pilot Pin مجهز است. این ویژگی در ساختار محصول پیش‌بینی شده و در زمان انتخاب یا جایگزینی تجهیز باید به وجود آن توجه شود.

جزئیات عملکرد الکتریکی Pilot Pin، مدار مربوط به آن و نحوه سیم‌بندی آن در مشخصات ارائه‌شده برای این مدل ذکر نشده است؛ بنابراین برای اعلام عملکرد دقیق آن باید به نقشه یا دستورالعمل فنی سازنده مراجعه شود.

تفاوت پلاگ تابلویی توکار با مدل‌های معمولی

پلاگ تابلویی BC3-6505-7114 از نوع Flush Mount Plug است و برای نصب توکار روی تابلو یا پنل طراحی شده است.

در مدل‌های دیگر، ساختار نصب می‌تواند روکار، دیواری یا سیار باشد. بنابراین علاوه بر مشخصات الکتریکی، نوع نصب نیز باید متناسب با ساختار تابلو و تجهیزات انتخاب شود.

تفاوت آرایش 3P+E و 3P+E+N

پلاگ BC3-6505-7114 دارای آرایش 3P+E+N و 5 پین است. در این ساختار سه فاز، ارت و نول در اتصال حضور دارند.

در آرایش 3P+E، سه فاز و ارت وجود دارد و تعداد پین‌ها 4 است. بنابراین هنگام انتخاب تجهیز متناسب، نیاز مدار به نول و تعداد پین‌ها باید به‌صورت دقیق بررسی شود.

نتیجه‌گیری

پلاگ تابلویی Bemis BC3-6505-7114 یک تجهیز اتصال برق صنعتی 125 آمپر، سه‌فاز، 3P+E+N و 5 پین است که برای ولتاژ 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این مدل با طراحی توکار تابلویی، مجهز به Pilot Pin، درجه حفاظت IP67، موقعیت ساعت 6h، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی، برای کاربردهای مختلف اتصال برق صنعتی مناسب است.
