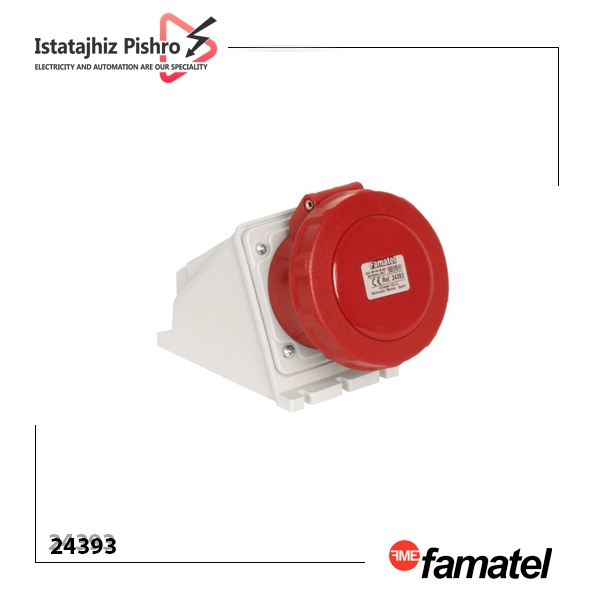

فاماتل 24393 مادگی صنعتی 32 آمپر

سوکت دیواری صنعتی Famatel 24393 یک کانکتور صنعتی قدرتمند و ضدآب با کلاس حفاظتی IP67 است که برای استفاده در محیط‌های صنعتی سخت و شرایط آب‌وهوایی شدید طراحی شده. این مدل با بدنه PA6/ABS و کنتاکت‌های آبکاری نیکل (برای مقاومت بالا در برابر خوردگی) ساخته شده و اتصال ایمن و طولانی‌مدت را تضمین می‌کند.

سوکت مادگی صنعتی Famatel 24393 یکی از سوکت‌های ثابت و دیواری سری SpeedPRO IP67 برند Famatel | فاماتل است که برای ایجاد یک نقطه اتصال استاندارد برق صنعتی روی دیوار، تابلو، ماشین‌آلات و تجهیزات صنعتی طراحی شده است.

این مدل دارای جریان نامی 32 آمپر و آرایش 5 پل یعنی 3P+N+E است. به عبارت دیگر، چهار هادی فعال شامل سه فاز و نول به همراه یک هادی حفاظتی PE در ساختار آن وجود دارد. برای شبکه‌های صنعتی 380 تا 415 ولت / 400 ولت با فرکانس 50/60 هرتز، این آرایش یکی از متداول‌ترین ساختارهای اتصال CEE پنج‌پل محسوب می‌شود. کاتالوگ فاماتل، مدل 24393 را در جدول سوکت‌های دیواری SpeedPRO به‌عنوان نسخه 32A، پنج پل، 400V و 6H معرفی می‌کند.

درجه حفاظت IP67 نیز این مدل را برای محیط‌هایی که در آنها گردوغبار و رطوبت وجود دارد، مناسب‌تر می‌کند. بنابراین 24393 صرفاً یک پریز سه‌فاز معمولی نیست؛ بلکه یک سوکت صنعتی 32 آمپر، پنج پل، 400 ولت و مقاوم در برابر نفوذ گردوغبار و آب است.

طراحی و ساخت سوکت Famatel 24393

Famatel 24393 در سری SpeedPRO قرار دارد؛ خانواده‌ای که برای کاربردهای صنعتی و اتصالات استاندارد CEE طراحی شده است.

در اطلاعات فنی Famatel، این خانواده دارای:

• بدنه PA6/ABS
• ترمینال‌های پیچی
• طراحی IP67
• ورودی کابل از پشت

است.

اتصال پیچی برای تکنسین برق مزیت عملی دارد؛ زیرا امکان نصب، بررسی و سرویس اتصال هادی‌ها وجود دارد.

در مدل‌های این خانواده، ساختار سوکت به‌صورت دیواری طراحی شده و بنابراین برخلاف مدل‌های سیار، برای نصب ثابت روی یک سطح مناسب است.

مشخصات فنی

• شدت جریان نامی 32A
• ولتاژ کاری 400V AC
• تعداد پل‌ها 3P+E+N (سه فاز + ارت + نول)
• درجه حفاظت IP67 (ضد آب و گرد و غبار – مقاوم در برابر غوطه‌وری موقت)
• جنس بدنه PA6/ABS مقاوم صنعتی
• جنس کنتاکت‌ها نیکل‌کاری‌شده برای مقاومت بیشتر
• نوع ترمینال پیچی یا آلنی (Allen Terminals)
• ورودی کابل از پشت یا مسیرهای چندگانه جانبی/بالا
• ابعاد حمل‌ونقل 10 × 10 × 10 سانتی‌متر
• وزن حمل‌ونقل 0.10 کیلوگرم
• رنگ استاندارد آبی (مطابق کد رنگ IEC برای 230-400V)
• کشور سازنده اسپانیا (Famatel)

مزایای

مقاومت عالی در برابر نفوذ آب، گرد و غبار و خوردگی
مناسب برای کار در صنایع سنگین، بنادر، کارگاه‌ها و پروژه‌های عمرانی
طراحی ارگونومیک با نصب سریع و آسان
قابلیت عبور کابل از چند مسیر برای انعطاف در نصب
کنتاکت‌های نیکل‌کاری‌شده با هدایت الکتریکی بالا

کاربردهای سوکت مادگی صنعتی فاماتل 24393

به کاربردهای سوکت توجه کنید:

اتصال ماشین‌آلات سه‌فاز

یکی از کاربردهای اصلی این مدل، ایجاد یک اتصال برق استاندارد برای ماشین‌آلات سه‌فاز است؛ به‌خصوص تجهیزاتی که علاوه بر سه فاز به نول و ارت نیز نیاز دارند.

تابلوهای برق صنعتی

24393 می‌تواند به‌عنوان خروجی برق صنعتی روی تابلوها یا تجهیزات توزیع مورد استفاده قرار گیرد.

تجهیزات تولیدی

در خطوط تولید، ماشین‌آلات CNC، تجهیزات صنعتی و سایر مصرف‌کننده‌های سه‌فاز، وجود یک کانکتور استاندارد باعث ساده‌تر شدن فرآیند اتصال و جداسازی تجهیزات می‌شود.

کارگاه‌های صنعتی

برای تغذیه تجهیزات و ماشین‌آلات 400 ولت در محیط‌های کارگاهی، استفاده از سوکت‌های استاندارد CEE نسبت به اتصال‌های غیراستاندارد راهکار مناسب‌تری است.

پروژه‌های ساختمانی و عمرانی

در پروژه‌های اجرایی که تجهیزات سه‌فاز به‌صورت موقت یا متناوب استفاده می‌شوند، سوکت دیواری IP67 می‌تواند یک نقطه اتصال صنعتی مقاوم ایجاد کند.

نکات ایمنی

فقط برای ولتاژ و جریان درج‌شده استفاده شود.
در محیط‌های دائم‌البلل یا زیر آب، مدل با IP69 پیشنهاد می‌شود.
سیم‌کشی طبق استاندارد IEC انجام شود.

نکات نصب برای تکنسین برق

در زمان نصب Famatel 24393 باید ابتدا ساختار شبکه مشخص باشد.

این سوکت برای اتصال:

L1 + L2 + L3 + N + PE

طراحی شده است.

سه فاز باید به ترمینال‌های مربوطه و نول و هادی حفاظتی نیز به ترمینال‌های اختصاصی خود متصل شوند.

توالی فازها نیز در تجهیزاتی که به جهت چرخش موتور حساس هستند، باید طبق الزامات دستگاه بررسی شود. در موتورهای سه‌فاز، جابه‌جایی دو فاز می‌تواند جهت چرخش را تغییر دهد؛ بنابراین بعد از نصب، عملکرد تجهیز باید کنترل شود.

همچنین اتصال PE باید از نظر مکانیکی و الکتریکی مطمئن باشد و مدار از طریق تجهیزات حفاظتی مناسب حفاظت شود.

هنگام خرید Famatel 24393 چه مواردی را بررسی کنیم؟

برای جلوگیری از انتخاب اشتباه، پیشنهاد می‌شود قبل از خرید این مشخصات کنترل شوند:

جریان نامی: 32A

ولتاژ: 380 تا 415V / 400V

تعداد پل: 5 پل

آرایش: 3P+N+E

موقعیت ساعت: 6H

درجه حفاظت: IP67

نوع نصب: دیواری / روکار

سطح مقطع هادی انعطاف‌پذیر: 2.5 تا 6 mm²

قطعه مقابل: باید از نظر آمپراژ، ولتاژ، تعداد پل و Clock Position سازگار باشد.

این کنترل‌ها به‌خصوص در پروژه‌هایی که چندین نوع پریز CEE در کنار هم نصب شده‌اند اهمیت زیادی دارند.
